装设接地线的一般规定

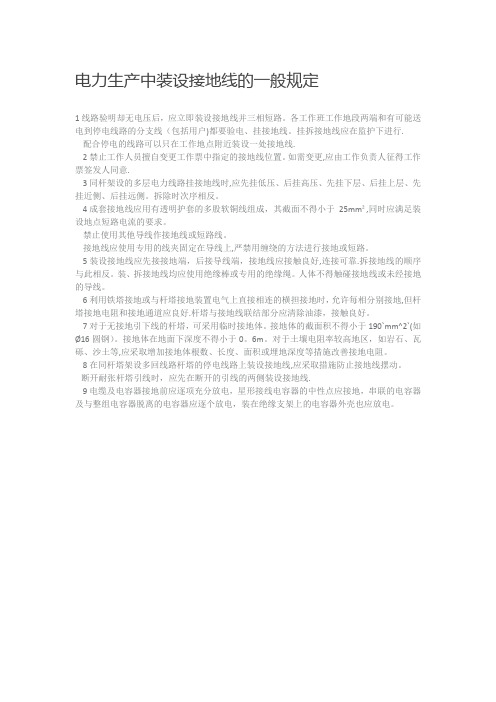

电力生产中装设接地线的一般规定1 线路验明却无电压后，应立即装设接地线并三相短路。

各工作班工作地段两端和有可能送电到停电线路的分支线（包括用户)都要验电、挂接地线。

挂拆接地线应在监护下进行.配合停电的线路可以只在工作地点附近装设一处接地线.2 禁止工作人员擅自变更工作票中指定的接地线位置。

如需变更,应由工作负责人征得工作票签发人同意.3 同杆架设的多层电力线路挂接地线时,应先挂低压、后挂高压、先挂下层、后挂上层、先挂近侧、后挂远侧。

拆除时次序相反。

4 成套接地线应用有透明护套的多股软铜线组成，其截面不得小于25mm²,同时应满足装设地点短路电流的要求。

禁止使用其他导线作接地线或短路线。

接地线应使用专用的线夹固定在导线上,严禁用缠绕的方法进行接地或短路。

5 装设接地线应先接接地端，后接导线端，接地线应接触良好,连接可靠.拆接地线的顺序与此相反。

装、拆接地线均应使用绝缘棒或专用的绝缘绳。

人体不得触碰接地线或未经接地的导线。

6 利用铁塔接地或与杆塔接地装置电气上直接相连的横担接地时，允许每相分别接地,但杆塔接地电阻和接地通道应良好.杆塔与接地线联结部分应清除油漆，接触良好。

7 对于无接地引下线的杆塔，可采用临时接地体。

接地体的截面积不得小于190`mm^2`(如Ø16圆钢）。

接地体在地面下深度不得小于0。

6m。

对于土壤电阻率较高地区，如岩石、瓦砾、沙土等,应采取增加接地体根数、长度、面积或埋地深度等措施改善接地电阻。

8 在同杆塔架设多回线路杆塔的停电线路上装设接地线,应采取措施防止接地线摆动。

断开耐张杆塔引线时，应先在断开的引线的两侧装设接地线.9 电缆及电容器接地前应逐项充分放电，星形接线电容器的中性点应接地，串联的电容器及与整组电容器脱离的电容器应逐个放电，装在绝缘支架上的电容器外壳也应放电。

电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。

接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

配电箱外壳接地线标准在配电箱安装和使用过程中，接地线是非常重要的一环。

接地线的标准和规范对于保障电气安全和人身安全起着至关重要的作用。

本文将就配电箱外壳接地线的标准进行详细介绍，以帮助大家更好地了解和遵守相关规定。

首先，配电箱外壳接地线的选择要符合国家标准，一般来说，接地线应选用裸铜线或镀锡铜线，截面积不应小于4平方毫米，以保证其良好的导电性能。

接地线的铜质材料应符合GB/T 5231-2001《铜及铜合金化学成分分析方法》的要求，保证其材质的纯度和导电性能。

其次，接地线的连接应牢固可靠，接地线与配电箱外壳之间的连接应采用牢固的螺栓连接或焊接连接，确保接地线与外壳之间的导电连接良好，避免因连接不良导致接地失效的情况发生。

接地线的连接点应该在配电箱外壳上选择一个平整的表面，使用专用接地螺栓或者焊接设备进行连接，确保接地线与外壳之间的连接牢固可靠。

另外，接地线的布线应符合规范要求，接地线应该沿着固定的线槽或管道进行布线，避免与其他线路混乱交叉，造成线路混乱、接地线受损等问题。

接地线的布线应尽量保持直线，避免过多的弯曲和拐角，以减小接地线的电阻，提高接地效果。

最后，接地线的测试和检测也是非常重要的一环。

在接地线安装完成后，需要进行接地电阻测试，确保接地线的电阻值符合规定要求。

一般来说，接地电阻应小于4Ω，如果超过这个数值，则需要重新检查接地线的安装情况，并进行必要的调整和处理。

总之，配电箱外壳接地线的标准是非常重要的，它关系到电气安全和人身安全。

在安装和使用配电箱时，务必严格按照相关标准和规范进行操作，保证接地线的选材、连接、布线和测试都符合要求，确保接地线的良好导电性能，提高电气设备的安全可靠性。

希望本文的介绍能够对大家有所帮助，让大家更加重视配电箱外壳接地线的标准，确保电气安全。

电气设备接地及接零的一般管理规定在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中，为保证电气设备安全可靠工作，防止电气工作中的触电事故发生，确保人员生命安全和电气设备运行安全，均应在安全技术上满足接地或接零要求。

电气设备在接地、接零方面如何进行规范施工与检查、应用，是大家必须认真对待的。

1 名词术语(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。

(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。

(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道、气体等的危险作用而设的接地。

(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。

接地体分为自然接地体和人工接地体两种。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。

(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。

人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。

(7)接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。

(8)接地装置：接地线和接地极的总和。

(9)接地网：由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。

(10)集中接地装置：为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3－5根垂直接地极。

在土壤电阻率较高的地区，则敷设3－5根放射形水平接地极。

(11)接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。

某某科达电气某某生产车间接地线安装规X文案大全文案大全某某科达电气某某2013年10月文案大全某某科达电气某某生产车间接地线安装规X一、适用X围本规X适用于科达电气所有使用的电机、控制柜与其操作台等所有用电设备。

二、编制依据标准《GB 50065-2011交流电气装置的接地设计规X》〔2011〕《电力设备接地设计技术规程》〔1979〕《GB/T 13869-2008 用电安全导如此》〔2008〕《GBJ65-83工业与民用电力装置的接地设计规X》《人工接地体接地电阻的计算》三、总如此1、所有用电设备都必须使用合格的接地线。

2、电机接地线采用50mm长度3m钢管制作。

3、接地线的连接部位不能有锈蚀或污物，螺栓、螺母必须有足够的紧固，在有振动的工作场所应使用弹簧垫圈防止松动。

4、接地线不准接在易燃、易爆和带有热源的物体上，也不能接在管道、机械设备和建筑物的金属结构与轨道上。

四、接地线制作安装技术标准人工接地体可用垂直埋置的角钢、圆钢或钢管，以与水平埋置的圆钢、扁钢等。

当土壤有强烈腐蚀性时，应将接地体外表镀锡或热镀锌，并适当加大截面。

水平接地体一般可用直径为8～10毫米的圆钢。

垂直接地体的钢管长度一般为2～3米，钢管外径为35～50毫米，角钢尺寸一般为40×40×4或50×50×4毫米。

人工接地体的顶端应埋入地外表下0.5～1.5米处。

这个深度以下，土壤电导率受季节影响变动较小，接地电阻稳定，且不易遭受外力破坏。

接地电阻的计算土壤电阻率土壤电阻率是决定接地电阻的主要因素。

根据土壤类型与其所含水分的性质和多少,土壤电阻率在很大X围内变化。

通常可采用实测来确定土壤电阻率,假如无实测数据,可参考表1 所列数值进展替代计算。

土壤电阻率在一年中是变化不定的,设计中采用的计算值为ρ=ρ0φ。

式中ρ—土壤电阻率, Ω·m;ρ0 —实测土壤电阻率, Ω·m; φ—季节系数,见表2。

接地线的埋设深度要求电气装置安装工程接地装置施工及验收规GB50169－92中华人民国国家标准条文说明前言根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规》GB50169－92，经中华人民国建设部1992年12月16日以建标〔1992〕911号文批准发布。

为方便广大设计、施工、科研、学校等有关单位人员在使用本规时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规》编制组根据国家计委关于编制标准、规条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规条文说明》，供有关部门和单位参考。

在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规的治理单位：能源部电力建设研究所（良乡，邮政编码：102401）。

本条文说明仅供国有关部门和单位执行本规时使用。

第一章总则第1.0.1条本条简要地阐明了本规编制的宗旨，是为了保证接地装置的施工和验收质量而制订。

第1.0.2条本条明确了规的适用围是电气装置安装工程的接地装置。

其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规执行。

第1.0.3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。

第1.0.4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。

第1.0.5条本规容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。

第1.0.6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。

第二章电气装置的接地第一节一般规定第2.1.1条本条规定了哪些电气装置应接地或接零。

第十款至第十四款根据近几年出现的新产品和征求修订意见中要求增加而制订。

外壳接地线的标1、如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线；2、主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0.75平方米，厚度也不能小于5毫米；3、接地线的电阻值不能大于2Ω；4、用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；法律依据：国家发改委《DL-T879-2004-带电作业用便携式接地和接地短路装置》5、接地及短路电缆用于接地和短路目的的电缆应该满足一些特殊要求，即重量要轻以及在--定温度范围内的柔韧性与高温时的性能。

绝缘护层应具备对机械、化学损伤的防护能力。

绝缘护层应耐受50V的有效值。

当短路时产生较大电动力以及短路电流引起温度升高时，电缆均应满足上述要求。

6、用于直接接地系统的接地电缆用于直接接地系统的接地电缆应该与相连的短路电缆或短路条具有相同的横截面。

接地线颜色在电力系统中，接地线是一种应用非常广泛的安全工器具，是在电力工作中不可缺少的一种工具。

接地线电源系统中停电的设备和电路发生意外电压时，是确保工人生命安全的重要工具，那么接地线颜色是什么颜色，三级配电箱接地线颜色规范要求有哪些？下面来学习下相关知识。

接地线颜色为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线。

三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

附件1：施工用电器具、移动电源箱、移动发电机的接地线、体（桩）及接地的要求和规范为了防止电气设备外壳意外带电时造成人员触电伤害，应将电气设备外壳与接地体良好连接，形成保护性接地。

当电气设备外壳因漏电等原因意外带电时，如果人员触及电气设备外壳，由于保护接地电阻是和人体电阻并联的，并远小于人体电阻，则可保证将通过人体的电流限制在安全的范围内，保证人员的人身安全。

参考《施工现场临时用电安全技术规范》（JGJ46-2005）5.1.1、5.1.2、5.1.9、5.1.10、5.3.2、5.3.4、9.1.3等条文的规定，以及现场实际，对施工用电器具、移动电源箱、移动发电机等的外壳接地要求如下：一、适用范围施工用电器具、移动电源箱、移动发电机等的金属外壳应接地。

二、接地线截面要求和规范（一）配电装置、电动机械的接地线（PE线）应为截面不小于2.5平方毫米的绝缘多股铜线。

手持式电动工具的接地线截面积一般不得小于相线截面1/3,且不得小于1.5平方毫米的绝缘多股铜线。

接地线（PE线）上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

（二）相线、N线、PE线的颜色标记必须符合以下规定： A、B、C相线的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。

颜色标记严禁混用和互相代用。

三、接地体（桩）要求和规范(一)自然接地体（接地桩）：施工前已埋入地中，可兼作接地体用的各种构件，如：已投运的钢筋混凝土基础的钢筋结构、金属井管、金属管道(非燃气)等。

根据现场作业环境合理选择，尽量选截面大、埋深深、方便操作的接地体。

（二）人工接地体（接地桩）1、可采用角钢、钢管或光面圆钢作为接地桩。

采用圆钢时，其直径不得小于16毫米；采用扁钢时，其厚度不得小于4毫米、截面积不得小于160平方毫米；采用钢管时，壁厚不小于3.5毫米。

不得采用螺纹钢作为接地桩；不得采用铝导体做接地体或地下接地线。

2、在接地桩的埋深要求处应有明显标示（红油漆划线、用电焊做记号等），便于判断埋深是否达到规范要求。

电气接地有哪些规范要求接地规范1 、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2 、规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2006 《电气装置安装工程接地装置施工及验收柜范》3 、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

4 、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

电气设备接地及接零的一般管理规定电气设备的接地和接零是保证电气设备安全运行的重要措施，以下是一般的管理规定：
1. 接地规定：
a. 电气设备的金属外壳、结构件、导线等必须进行接地，并确保可靠的接地连接；
b. 接地电阻应符合国家相关标准的要求，以确保接地的可靠性和有效性；
c. 接地点应选择在设备靠近电源接入点的附近，并与设备金属外壳或结构件紧密连接；
d. 接地电线的截面积应符合电气设备的额定电流要求，并采用合适的材料。

2. 接零规定：
a. 电气设备的接零必须符合国家相关标准的要求，确保接零连接安全可靠；
b. 接零线应选择合适的截面积，并采用符合要求的绝缘材料；
c. 电气设备的接零线与地线应分开敷设，并保持一定的距离，以防止互相干扰；
d. 接零线应避免与其他有干扰信号的线路共同穿过或靠近，以减少接零线的干扰。

3. 管理要求：
a. 电气设备的接地和接零的管理工作应由专门的电气工程师或技术人员负责，并严格遵循相关技术规范和标准；
b. 定期对电气设备的接地和接零进行检查和测试，确保其正常运行；
c. 对于接地电阻超过规定值或接零线出现问题的设备，应及时修复或更换；
d. 在电气设备安装、维修、改造等过程中，必须遵循接地和接零的管理规定，以保证操作安全。

总之，电气设备的接地和接零管理规定是为了保证电气设备的安全运行，减少电气事故发生的风险，应严格执行并定期检查和维护。

同时，工作人员应接受相应的培训和考核，提高其对电气设备接地和接零管理的专业能力。
