(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920617348.3(22)申请日 2019.04.30(73)专利权人 周磊地址 301700 天津市武清区东蒲洼街光明道金都花园13号楼3门101号(72)发明人 周磊　(74)专利代理机构 杭州知杭知识产权代理事务所(普通合伙) 33310代理人 夏艳(51)Int.Cl.H01R 13/52(2006.01)H01R 13/502(2006.01)H01R 13/60(2006.01)H01R 13/633(2006.01)H01R 13/631(2006.01)(54)实用新型名称一种方便安装的计算机USB接口保护装置(57)摘要本实用新型公开了一种方便安装的计算机USB接口保护装置，涉及计算机技术领域，其包括连接块，所述连接块的右侧面固定连接有壳体，所述壳体的表面设置有密封垫，所述密封垫的左侧面与连接块的右侧面固定连接，所述壳体的上表面和下表面均固定连接有防尘垫，所述连接块的左侧面通过合页与拉块的右侧面活动连接。

该方便安装的计算机USB接口保护装置，通过设置连接块、壳体、密封垫和防尘垫的相互配合，当人们不使用USB接口时，人们通过连接块将壳体插入USB接口内，密封垫能够将USB接口处进行密封，从而能够避免外界水分进入USB接口内，同时防尘垫能够避免外界的灰尘进入USB接口内，能够对其起到防尘的作用，能够满足人们的使用需要。

权利要求书1页 说明书3页 附图1页CN 209692056 U 2019.11.26C N 209692056U权　利　要　求　书1/1页CN 209692056 U1.一种方便安装的计算机USB接口保护装置，包括连接块(1)，其特征在于：所述连接块(1)的右侧面固定连接有壳体(2)，所述壳体(2)的表面设置有密封垫(3)，所述密封垫(3)的左侧面与连接块(1)的右侧面固定连接，所述壳体(2)的上表面和下表面均固定连接有防尘垫(4)，所述连接块(1)的左侧面通过合页(7)与拉块(8)的右侧面活动连接，所述壳体(2)内壁的上表面和下表面分别与固定块(9)的上下两侧面均固定连接，所述固定块(9)的右侧面固定连接有软垫(10)。

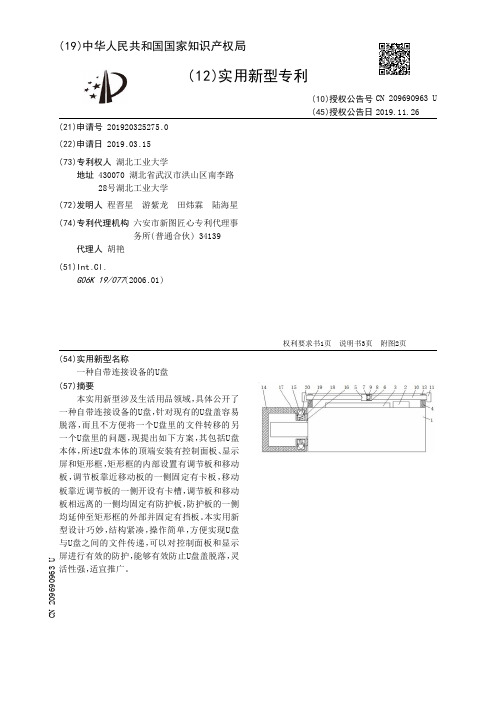

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920325275.0(22)申请日 2019.03.15(73)专利权人 湖北工业大学地址 430070 湖北省武汉市洪山区南李路28号湖北工业大学(72)发明人 程晋星　游紫龙　田炜霖　陆海星　(74)专利代理机构 六安市新图匠心专利代理事务所(普通合伙) 34139代理人 胡艳(51)Int.Cl.G06K 19/077(2006.01)(54)实用新型名称一种自带连接设备的U盘(57)摘要本实用新型涉及生活用品领域，具体公开了一种自带连接设备的U盘，针对现有的U盘盖容易脱落，而且不方便将一个U盘里的文件转移的另一个U盘里的问题，现提出如下方案，其包括U盘本体，所述U盘本体的顶端安装有控制面板、显示屏和矩形框，矩形框的内部设置有调节板和移动板，调节板靠近移动板的一侧固定有卡板，移动板靠近调节板的一侧开设有卡槽，调节板和移动板相远离的一侧均固定有防护板，防护板的一侧均延伸至矩形框的外部并固定有挡板。

本实用新型设计巧妙，结构紧凑，操作简单，方便实现U盘与U盘之间的文件传递，可以对控制面板和显示屏进行有效的防护，能够有效防止U盘盖脱落，灵活性强，适宜推广。

权利要求书1页 说明书3页 附图2页CN 209690963 U 2019.11.26C N 209690963U权　利　要　求　书1/1页CN 209690963 U1.一种自带连接设备的U盘，包括U盘本体（1），其特征在于，所述U盘本体（1）的顶端安装有控制面板（2）、显示屏（3）和矩形框（4），控制面板（2）和显示屏（3）均位于矩形框（4）的内部，矩形框（4）的内部设置有调节板（5）和移动板（6），调节板（5）靠近移动板（6）的一侧固定有卡板（7），移动板（6）靠近调节板（5）的一侧开设有卡槽（8），调节板（5）和移动板（6）相远离的一侧均固定有防护板（10），防护板（10）的一侧均延伸至矩形框（4）的外部并固定有挡板（11），U盘本体（1）的一侧设置有U盘盖（14），U盘本体（1）靠近U盘盖（14）的一侧固定有两块固定板（16），固定板（16）上均开设有固定腔（17），两个所述固定腔（17）相靠近的一侧内壁上均固定有多个弹簧（18），弹簧（18）的一端均固定有活动块（19），活动块（19）的一端均固定有限位块（20），限位块（20）的一端均延伸至固定板（16）的外部。

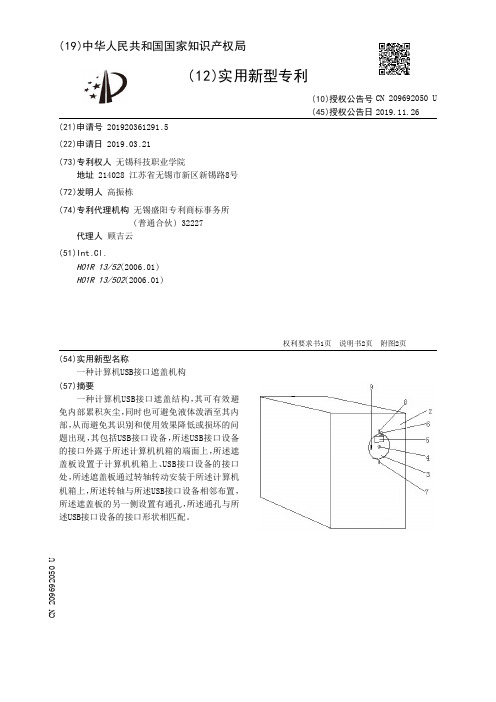

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920361291.5(22)申请日 2019.03.21(73)专利权人 无锡科技职业学院地址 214028 江苏省无锡市新区新锡路8号(72)发明人 高振栋　(74)专利代理机构 无锡盛阳专利商标事务所(普通合伙) 32227代理人 顾吉云(51)Int.Cl.H01R 13/52(2006.01)H01R 13/502(2006.01)(54)实用新型名称一种计算机USB接口遮盖机构(57)摘要一种计算机USB接口遮盖结构，其可有效避免内部累积灰尘，同时也可避免液体泼洒至其内部，从而避免其识别和使用效果降低或损坏的问题出现，其包括USB接口设备，所述USB接口设备的接口外露于所述计算机机箱的端面上，所述遮盖板设置于计算机机箱上、USB接口设备的接口处，所述遮盖板通过转轴转动安装于所述计算机机箱上，所述转轴与所述USB接口设备相邻布置，所述遮盖板的另一侧设置有通孔，所述通孔与所述USB接口设备的接口形状相匹配。

权利要求书1页 说明书2页 附图2页CN 209692050 U 2019.11.26C N 209692050U权　利　要　求　书1/1页CN 209692050 U1.一种计算机USB接口遮盖机构，其包括USB接口设备，所述USB接口设备的接口外露于所述计算机机箱的端面上，其特征在于，所述计算机USB接口遮盖机构包括遮盖板，所述遮盖板设置于计算机机箱上、USB接口设备的接口处，所述遮盖板通过转轴转动安装于所述计算机机箱上，所述转轴与所述USB接口设备相邻布置，所述遮盖板的另一侧设置有通孔，所述通孔与所述USB接口设备的接口形状相匹配，所述遮盖板以所述转轴为中心旋转后，所述通孔与所述USB接口设备的接口对应。

2.根据权利要求1所述的一种计算机USB接口遮盖机构，其特征在于，所述通孔的面积大于等于所述USB接口设备的接口端面的面积。

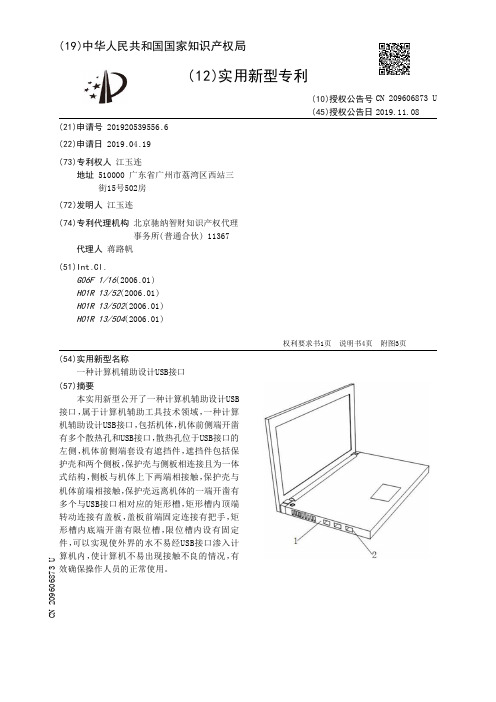

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920539556.6(22)申请日 2019.04.19(73)专利权人 江玉连地址 510000 广东省广州市荔湾区西站三街15号502房(72)发明人 江玉连　(74)专利代理机构 北京驰纳智财知识产权代理事务所(普通合伙) 11367代理人 蒋路帆(51)Int.Cl.G06F 1/16(2006.01)H01R 13/52(2006.01)H01R 13/502(2006.01)H01R 13/504(2006.01)(54)实用新型名称一种计算机辅助设计USB接口(57)摘要本实用新型公开了一种计算机辅助设计USB 接口，属于计算机辅助工具技术领域，一种计算机辅助设计USB接口，包括机体，机体前侧端开凿有多个散热孔和USB接口，散热孔位于USB接口的左侧，机体前侧端套设有遮挡件，遮挡件包括保护壳和两个侧板，保护壳与侧板相连接且为一体式结构，侧板与机体上下两端相接触，保护壳与机体前端相接触，保护壳远离机体的一端开凿有多个与USB接口相对应的矩形槽，矩形槽内顶端转动连接有盖板，盖板前端固定连接有把手，矩形槽内底端开凿有限位槽，限位槽内设有固定件，可以实现使外界的水不易经USB接口渗入计算机内，使计算机不易出现接触不良的情况，有效确保操作人员的正常使用。

权利要求书1页 说明书4页 附图3页CN 209606873 U 2019.11.08C N 209606873U权　利　要　求　书1/1页CN 209606873 U1.一种计算机辅助设计USB接口，包括机体(1)，所述机体(1)前侧端开凿有多个散热孔和USB接口(2)，所述散热孔位于USB接口(2)的左侧，其特征在于：所述机体(1)前侧端套设有遮挡件，所述遮挡件包括保护壳(3)和两个侧板(4)，所述保护壳(3)与侧板(4)相连接且为一体式结构，所述侧板(4)与机体(1)上下两端相接触，所述保护壳(3)与机体(1)前端相接触，所述保护壳(3)远离机体(1)的一端开凿有多个与USB接口(2)相对应的矩形槽(5)，所述矩形槽(5)内顶端转动连接有盖板(6)，所述盖板(6)前端固定连接有把手(7)，所述矩形槽(5)内底端开凿有限位槽(10)，所述限位槽(10)内设有固定件，所述盖板(6)底端固定连接有卡杆(9)，所述卡杆(9)通过固定件卡在限位槽(10)内。

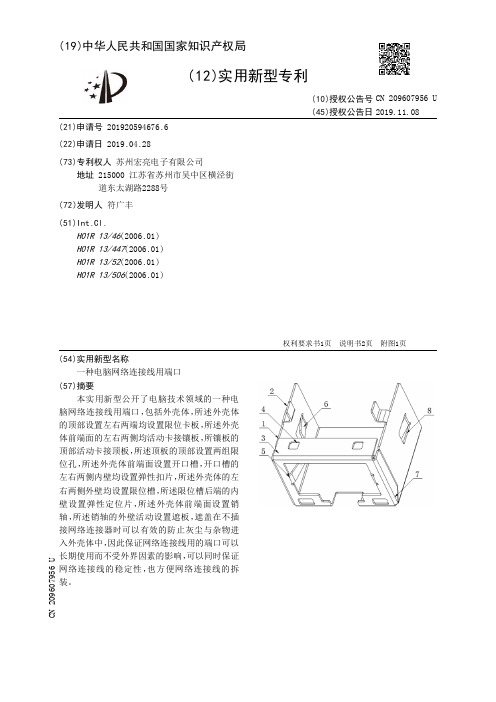

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920594676.6(22)申请日 2019.04.28(73)专利权人 苏州宏亮电子有限公司地址 215000 江苏省苏州市吴中区横泾街道东太湖路2288号(72)发明人 符广丰　(51)Int.Cl.H01R 13/46(2006.01)H01R 13/447(2006.01)H01R 13/52(2006.01)H01R 13/506(2006.01)(54)实用新型名称一种电脑网络连接线用端口(57)摘要本实用新型公开了电脑技术领域的一种电脑网络连接线用端口，包括外壳体，所述外壳体的顶部设置左右两端均设置限位卡板，所述外壳体前端面的左右两侧均活动卡接镶板，所镶板的顶部活动卡接顶板，所述顶板的顶部设置两组限位孔，所述外壳体前端面设置开口槽，开口槽的左右两侧内壁均设置弹性扣片，所述外壳体的左右两侧外壁均设置限位槽，所述限位槽后端的内壁设置弹性定位片，所述外壳体前端面设置销轴，所述销轴的外壁活动设置遮板，遮盖在不插接网络连接器时可以有效的防止灰尘与杂物进入外壳体中，因此保证网络连接线用的端口可以长期使用而不受外界因素的影响，可以同时保证网络连接线的稳定性，也方便网络连接线的拆装。

权利要求书1页 说明书2页 附图1页CN 209607956 U 2019.11.08C N 209607956U权　利　要　求　书1/1页CN 209607956 U1.一种电脑网络连接线用端口，包括外壳体（1），其特征在于：所述外壳体（1）的顶部设置左右两端均设置限位卡板（2），所述外壳体（1）前端面的左右两侧均活动卡接镶板（7），所镶板（7）的顶部活动卡接顶板（3），所述顶板（3）的顶部设置两组限位孔（4），所述外壳体（1）前端面设置开口槽，开口槽的左右两侧内壁均设置弹性扣片（5），所述外壳体（1）的左右两侧外壁均设置限位槽（8），所述限位槽（8）后端的内壁设置弹性定位片（6），所述外壳体（1）前端面设置销轴（9），所述销轴（9）的外壁活动设置遮板（10），所述遮板（10）的底部设置拉板（11）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220219.0(22)申请日 2019.02.21(73)专利权人 东莞市连亘电子有限公司地址 523000 广东省东莞市谢岗镇长江工业城B栋2-3楼(72)发明人 汪威　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 张春水　唐京桥(51)Int.Cl.H01R 13/502(2006.01)H04B 1/3818(2015.01)(54)实用新型名称一种USB连接器(57)摘要本实用新型实施例公开了一种USB连接器，用于解决现有的USB连接器功能仅仅局限于电流导通和数据传导，无任何其它附加功能的技术问题。

本实用新型实施例包括具有收容空间的壳体、设置于壳体内部的胶芯以及取卡针；取卡针包括固定板和针体，针体设置于固定板上；胶芯包括主体部，主体部上开设有台阶，台阶包括相互垂直的纵向面和横向面，纵向面上开设有针槽；针体插入于针槽内，并且固定板贴合于横向面上。

本实施例中的USB连接器，能够在正常保证USB连接器的电流导通和数据传输功能同时，在需要用到取卡针功能的配件的时候，能够从USB连接器中方便快捷的拿出取卡针，改变了USB的单一功能，使其更加方便消费者。

权利要求书1页 说明书3页 附图5页CN 209249781 U 2019.08.13C N 209249781U权　利　要　求　书1/1页CN 209249781 U1.一种USB连接器，其特征在于，包括具有收容空间的壳体、设置于所述壳体内部的胶芯以及取卡针；所述取卡针包括固定板和针体，所述针体设置于所述固定板上；所述胶芯包括主体部，所述主体部上开设有台阶，所述台阶包括相互垂直的纵向面和横向面，所述纵向面上开设有针槽；所述针体插入于所述针槽内，并且所述固定板贴合于所述横向面上。

2.根据权利要求1所述的USB连接器，其特征在于，所述壳体的第一端开设有第一开口，所述壳体的第二端开设有第二开口；所述第一开口的两侧壁上均开设有卡槽；所述固定板的两侧设置有卡合部，所述卡合部卡合于所述卡槽内。

专利名称：USB连接插口
专利类型：实用新型专利
发明人：张有权,赖昌卿
申请号：CN200920270286.X 申请日：20091127
公开号：CN201562841U
公开日：
20100825
专利内容由知识产权出版社提供
摘要：一种USB连接插口，包括：壳体、固定及活动电磁铁、基板、推动件及弹性件，该壳体具有容置槽、与容置槽相通连的开口、及相对容置槽侧壁上的相对应开槽，该固定及活动电磁铁设于开槽内，且活动电磁铁以可驱近/离开固定电磁铁，该固定电磁铁与电源信号端子连接；该推动件以进退自如方式收容于该容置槽中，其具有一对钩止臂，以分别扣止于或退开该开槽；该弹性件对推动件赋予朝壳体的开口方向移动的弹性力，在电源信号端子通电时，使固定及活动电磁铁产生互斥现象，而令活动电磁铁朝容置槽方向移动而部分凸出于开槽，并使活动电磁铁推动该推动件的钩止臂，且通过弹性件的弹性使该推动件向开口方向移动。

申请人：英业达股份有限公司
地址：中国台湾台北市
国籍：CN
代理机构：北京戈程知识产权代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920442481.X(22)申请日 2019.04.03(73)专利权人 温州爱瑞网络科技有限公司地址 325002 浙江省温州市鹿城区黎明工业区37号306室-2(72)发明人 王瑞瑞　(74)专利代理机构 北京睿博行远知识产权代理有限公司 11297代理人 龚家骅(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种共享充电器(57)摘要本实用新型涉及共享充电设备技术领域，且公开了一种共享充电器，包括稳压插头、控制盒和分线器，所述稳压插头的外表面固定包覆有防护散热垫，所述稳压插头的左侧面固定连接有第一连接导线，所述第一连接导线的另一端与控制盒相连接，所述控制盒的顶部固定安装有背板，所述背板的底部开设有U形槽，所述控制盒的正面活动安装有密码按键。

该共享充电器，通过锂电池可以在停电时仍然可以对手机进行充电，通过定位装置对该装置进行定位，防止有人将该装置拿出固定的范围内，通过电流调控装置可以对分线器的电流进行调节，使得一些快充手机能够进行快速充电，通过蜂鸣器可以在充电完成或充电头电流过大以及位置出现移动进行报警。

权利要求书1页 说明书3页 附图2页CN 209709709 U 2019.11.29C N 209709709U权　利　要　求　书1/1页CN 209709709 U1.一种共享充电器，包括稳压插头(1)、控制盒(16)和分线器(10)，其特征在于：所述稳压插头(1)的外表面固定包覆有防护散热垫(2)，所述稳压插头(1)的左侧面固定连接有第一连接导线(3)，所述第一连接导线(3)的另一端与控制盒(16)相连接，所述控制盒(16)的顶部固定安装有背板(5)，所述背板(5)的底部开设有U形槽(4)，所述控制盒(16)的正面活动安装有密码按键(7)，所述控制盒(16)的正面固定安装有指示灯(13)，所述控制盒(16)的正面固定安装有蜂鸣器(15)，所述控制盒(16)的正面开设有调控腔(8)，所述控制盒(16)内腔的底部固定安装有锂电池(17)，所述控制盒(16)内腔的左侧面固定安装有定位装置(14)，所述控制盒(16)的内腔固定安装有电路板(18)，所述电路板(18)的顶部固定连接有电流调控装置(19)，所述电流调控装置(19)的顶部固定安装有调节键(6)，所述调节键(6)的顶部贯穿调控腔(8)并延伸至控制盒(16)的外表面，所述控制盒(16)的左侧面固定连接有第二连接导线(9)，所述第二连接导线(9)的另一端与分线器(10)相连接，所述分线器(10)的左侧面固定连接有第三连接导线(11)，所述第三连接导线(11)的另一端固定连接有充电头(12)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920218044.X(22)申请日 2019.02.21(73)专利权人 兰州追时广告装饰设计有限公司地址 730000 甘肃省兰州市城关区东岗东路1976号(72)发明人 袁海　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰(51)Int.Cl.G06K 19/077(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种多用途移动UKEY安全设备(57)摘要本实用新型公开的一种多用途移动UKEY安全设备，包括机壳和调节螺栓，所述机壳的端面设置有通槽和凹槽，所述通槽位于凹槽的上方，所述凹槽的内部安装有拆卸板，所述机壳的一侧安装有钥匙卡槽板，所述机壳的后端安装有粘贴板，所述机壳的内部安装有电路板。

本实用新型所述的一种多用途移动UKEY安全设备，能够方便的将多用途移动UKEY安全设备与计算机USB接口分离，为多用途移动UKEY安全设备的使用带来便利，能够将钥匙和多用途移动UKEY安全设备结合使用，避免单个钥匙发生丢失情况，能够对各种多用途移动UKEY安全设备进行信息粘贴分类，避免因各种多用途移动UKEY安全设备一起存放，导致混淆的情况发生。

权利要求书1页 说明书3页 附图3页CN 209690962 U 2019.11.26C N 209690962U权　利　要　求　书1/1页CN 209690962 U1.一种多用途移动UKEY安全设备，其特征在于：包括机壳(1)和调节螺栓(11)，所述机壳(1)的端面设置有通槽(2)和凹槽(3)，所述通槽(2)位于凹槽(3)的上方，所述凹槽(3)的内部安装有拆卸板(4)，所述机壳(1)的一侧安装有钥匙卡槽板(10)，所述机壳(1)的后端安装有粘贴板(14)，所述机壳(1)的内部安装有电路板(17)。
