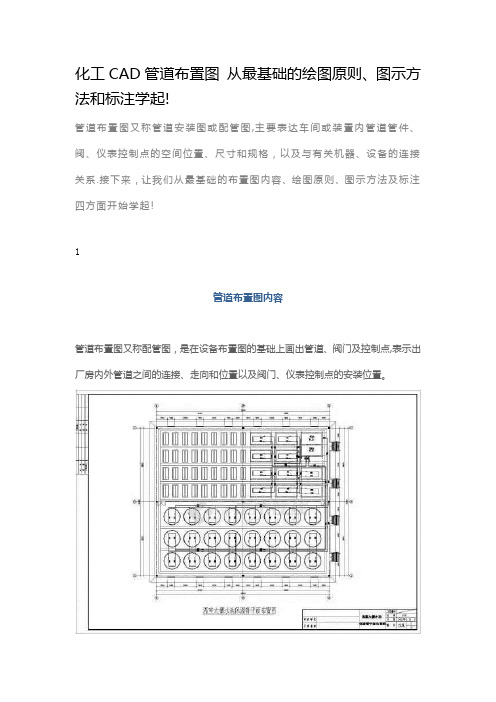

化工CAD管道布置图从最基础的绘图原则、图示方法和标注学起!管道布置图又称管道安装图或配管图,主要表达车间或装置内管道管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系.接下来，让我们从最基础的布置图内容、绘图原则、图示方法及标注四方面开始学起!1管道布置图内容管道布置图又称配管图，是在设备布置图的基础上画出管道、阀门及控制点,表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。
主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。
管道布置图是管道安装和施工的重要依据。
一般包括以下内容：①一组试图：包括管道平面布置图和立面布置图。
表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。
②标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。
③方位标：表示管道安装的方位基准。
④标题栏：注写图名、图号、比例及签字等.2绘图原则平面图的配置，一般应与设备布置图中的平面图一致,即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备,管道等全部画出，不受剖切位置的影响。
在平面图的基础上，选择恰当的剖切位置画出立面剖视图,以表达管道的立面布置情况和标高。
必要时还可选择局部立面剖视图对管道情况进一步补充表达.3图示方法1图幅和比例•管道布置图的图幅应尽量采用A0.•比较简单的也可采用A1或A2。
•同区的图应采用同一种图幅。
•图幅不宜加长或加宽.•一般采用的比例为1﹕30,也可采用1﹕25或1﹕50 .•同区的或各分层的平面图,应采用同一比例。
2视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图.平面图可以绘制在一张图纸上，也可绘制在不同图纸上.若图幅有限时,可将各层平面上的管道布置分区绘制.对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
使用CAD进行管道布置的基本技巧CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件。
对于进行管道布置设计的工程师和设计师来说，熟练使用CAD工具是必备的技能之一。
本文将介绍一些使用CAD进行管道布置的基本技巧，帮助读者提高设计效率和准确性。
1. 设计前的准备工作在开始使用CAD进行管道布置前，需要先进行一些准备工作。
首先，收集工程设计所需的相关数据，例如管道直径、流体类型、管道材料等信息。
其次，根据工程需求绘制出设计图纸的基本框架，确定管道布置的起点和终点，以及可能存在的障碍物和限制条件。
2. 使用CAD工具绘制管道轴线在CAD软件中，使用线段工具绘制出管道布置的轴线。
根据设计需求，合理选择线段长度和方向。
在绘制完成后，应根据不同的管道直径和流体类型，对线段进行正确的标注。
标注包括直径、长度以及特殊要求等信息，以便后续的参考和使用。
3. 使用CAD工具绘制管道连接点由于管道布置中会存在多个连接点，因此在CAD软件中，使用点工具绘制出这些连接点。
根据设计需求和管道直径，选择合适的点大小，并将其与轴线正确对齐。
在绘制完成后，一定要仔细检查连接点的位置是否符合设计要求，确保其准确无误。
4. 使用CAD工具进行管道路径设计针对每个连接点，使用CAD软件在轴线上绘制出管道路径。
使用多段线工具或曲线工具，根据实际情况绘制出合理的路径。
在绘制过程中，应注意路径的顺畅性和连续性，以及与其他管道和障碍物的合理交叉和避让。
同时，根据流体类型和压力要求，合理设置管道的斜率和坡度。
5. 使用CAD工具进行管道尺寸计算在完成管道布置后，使用CAD软件进行尺寸的计算和标注。
根据设计要求和管道直径，选择合适的标注工具，并将其应用于相应的管道路径上。
标注包括管道长度、直径、斜率、坡度等信息。
在计算标注过程中，要保持准确性和一致性，确保设计的可读性和便于施工。
6. 使用CAD工具进行管道优化在完成初步管道布置后，可以利用CAD软件进行管道的优化。
教你在CAD中进行管道设计管道设计是工程领域中非常重要的一项技术，它涉及到建筑、水处理、石化等多个行业。
在现代工程项目中，往往需要使用CAD软件进行管道设计，以提高工作效率和准确性。
本文将以AutoCAD为例，教你如何在CAD中进行管道设计。
第一步，绘制基准线在CAD软件上新建一个绘图文件，选择合适的坐标系，然后开始绘制基准线。
基准线是管道设计的基础，它决定了管道的位置和方向。
第二步，绘制管道轴线根据设计要求，在基准线上绘制管道轴线。
管道轴线表示管道的中心线，是管道布置和施工的依据。
在CAD软件中，可以使用多种绘图工具绘制直线、曲线或任意形状的轴线。
第三步，绘制管道截面根据设计规范和管道要求，选择合适的管道截面形状。
在CAD软件中，可以使用矩形、圆形或自定义的截面图形工具绘制管道截面。
根据实际需求，可以绘制不同尺寸和形状的管道。
第四步，布置管道连接点根据管道设计要求，确定管道的连接点位置。
在CAD软件中，可以使用点工具或坐标输入的方式布置管道连接点。
连接点需要精确计算和布置，以确保管道的连接和接口符合设计要求。
第五步，绘制管道图形根据管道轴线和截面形状，在CAD软件中绘制管道图形。
可以使用直线、圆弧、斜线等工具，根据管道轴线和截面形状绘制出管道的实际形态。
在绘制过程中，需要注意图形的精确性和准确性。
第六步，添加管道属性根据设计要求，可以为管道图形添加属性信息。
例如，管道的材料、直径、长度等。
在CAD软件中，可以使用属性编辑工具为管道图形添加属性信息，以便后续的计算、分析和管理。
第七步，检查和修改在完成管道设计后，需要对设计结果进行检查和修改。
可以使用CAD软件提供的各种分析和检查工具，对管道图形进行校验和修正。
确保管道设计的准确性和可靠性。
第八步，导出和输出在设计完成后，可以将管道图形导出为常见的文件格式，如DWG、DXF、PDF等。
导出的文件可以供其他团队成员使用，也可以进行打印和展示。
以上就是在CAD中进行管道设计的简要步骤和技巧。
