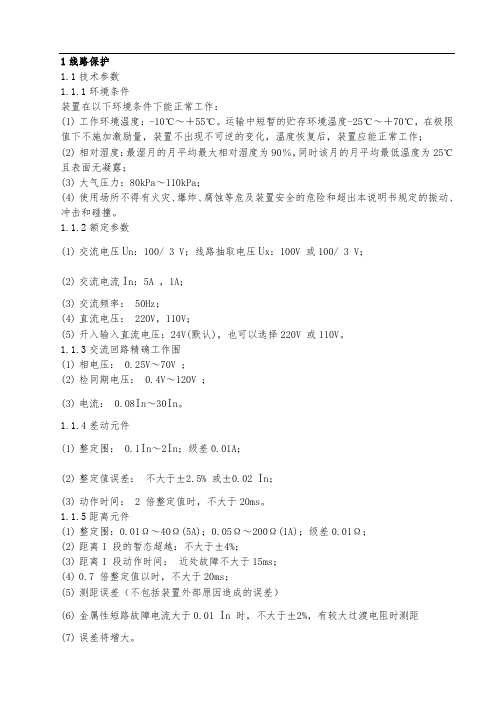

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作：(1)工作环境温度：-10℃～＋55℃。

运输中短暂的贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；(2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；(3)大气压力：80kPa～110kPa；(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

1.1.2额定参数(1)交流电压U n：100/ 3 V；线路抽取电压U x：100V 或100/ 3 V；(2)交流电流I n：5A ，1A；(3)交流频率： 50Hz；(4)直流电压： 220V，110V；(5)开入输入直流电压：24V(默认)，也可以选择220V 或110V。

1.1.3交流回路精确工作围(1)相电压： 0.25V～70V ；(2)检同期电压： 0.4V～120V ；(3)电流： 0.08I n～30I n。

1.1.4差动元件(1)整定围： 0.1I n～2I n；级差0.01A；(2)整定值误差：不大于±2.5% 或±0.02 I n；(3)动作时间： 2 倍整定值时，不大于20ms。

1.1.5距离元件(1)整定围：0.01Ω～40Ω(5A)；0.05Ω～200Ω(1A)；级差0.01Ω；(2)距离I 段的暂态超越：不大于±4%；(3)距离I 段动作时间：近处故障不大于15ms；(4)0.7 倍整定值以时，不大于20ms；(5)测距误差（不包括装置外部原因造成的误差）(6)金属性短路故障电流大于0.01 I n 时，不大于±2%，有较大过渡电阻时测距(7)误差将增大。

1.1.6零序方向过流元件(1)整定围：0.1I n ～20I n；级差0.01A；(2)零序I 段的暂态超越：不大于±4%。

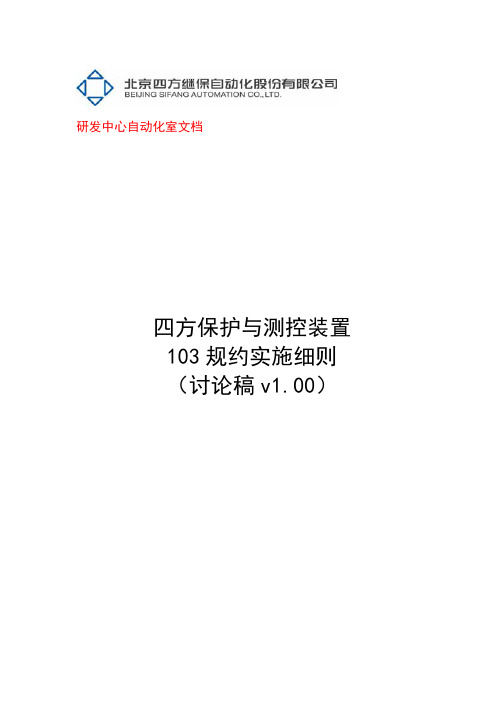

四方保护与测控装置103规约实施细则(V1.00)

四方保护与测控装置103规约实施细则(V1.00)
研发中心自动化室文档
四方保护与测控装置 103 规约实施细则 （讨论稿 v实施细则
目录
四方保护与测控装置 103 规约实施细则.......................................................................................1 1 前言.......................................................................................................................................1 2 物理接口...............................................................................................................................1 2.1 串行通信方式............................................................................................................1 2.2 以太网通信方式........................................................................................................1 3 链路层...................................................................................................................................1 3.1 FT1.2 帧格式 ..............................................................................................................1 3.1.1 固定帧长格式.................................................................................................1 3.1.2 可变帧长格式.................................................................................................1 3.2 传输规定....................................................................................................................1 3.2.1 控制域.............................................................................................................2 3.2.2 功能码.............................................................................................................2 3.2.3 地址域.............................................................................................................3 4 链路规约数据单元（LDPU） ............................................................................................3 4.1 固定帧长的链路规约数据单元................................................................................3 4.1.1 控制方向.........................................................................................................3 4.1.2 监视方向.........................................................................................................4 4.2 可变帧长的链路规约数据单元................................................................................5 4.2.1 类型标识.........................................................................................................5 4.2.2 可变结构限定词.............................................................................................6 4.2.3 传送原因.........................................................................................................6 4.2.4 功能类型和信息序号.....................................................................................7 4.2.5 信息元素.........................................................................................................8 4.2.5.1 实际通道(ACC) ...................................................................................8 4.2.5.2 ASCII 字符(ASC) .................................................................................8 4.2.5.3 兼容级别(COL) ...................................................................................9 4.2.5.4 双命令(DCO)(见 IEC 371-03-03) .......................................................9 4.2.5.5 双点信息(DPI)(见 IEV 371-03-08) .....................................................9 4.2.5.6 故障序号(FAN) ...................................................................................9 4.2.5.7 信息元素之间间隔(INT).....................................................................9 4.2.5.8 带品质描述词的被测值(MEA) ..........................................................9 4.2.5.9 应用服务数据单元的第一个信息元素的序号(NFE) ......................10 4.2.5.10 通道数目(NOC)...............................................................................10 4.2.5.11 一个通道信息元素的数目(NOE) ...................................................10 4.2.5.12 电网故障序号(NOF) .......................................................................10 4.2.5.13 带标志的状态变位数目(NOT) .......................................................10 4.2.5.14 每个应用服务数据单元有关联扰动值的数目(NDV)...................10 4.2.5.15 相对时间(RET)................................................................................10 4.2.5.16 参比因子(RFA)................................................................................10 4.2.5.17 额定一次值(RPV) ...........................................................................11

北京四方CMD说明书

北京四方CMD说明书

有载分接开关使用说明书HM0.460.19011 CMD 型有载分接开关是华明集团多年来通过技术创新、经验积累而推出的高品质、高科技产品。

该产品保留了经过多年运行验证的部分结构，加上华明独创性的结构设计，提高了产品长期使用的可靠性。

CMD 有载分接开关设备最高电压为252kV，三相开关适用于设备最高电压为750kV 及以下各类变压器的中性点调压，单相开关适用中部调压等; 三相最大额定电流为三相1000A、单相2400A，频率50Hz。

在负载下变换变压器抽头以达到调整电压的目的。

CMD 型有载分接开关最大分接位置数为35(带转换选择器)。

CMD □－□/□ □-□ □ □ □转换选择器形式中间位置数最大工作位置数触头分度数（一相）分接选择器的绝缘等级代号设备最高电压(kV)最大额定通过电流(A)相数型号a．如10090 表示一相触头分度数为10，最大工作位置数为9，0表示不带转换选择器的线性调开关。

b．如10193W 表示一相触头分度数为10，最大工作位置数为19，中间位置为3，W 表示带极性转换选择器。

c．如10191G 表示一相触头分度数为10，最大工作位置数为19，中间位置为1，G 表示带粗调转换选择器。

CMD型有载分接开关是组合式有载分接开关，它由切换开关和分接选择器两大部分组成。

CMD型有载分接开关利用头部法兰安装在变压器箱盖上，通过其上的减速机构,伞齿轮盒(附件)与SHM-1型电动机构联接,实现电动或远控电动操作。

本使用说明书包括了CMD型有载分接开关的使用和安装所需的全部资料。

结构上如有改动，恕不另行通知。

1.1型号说明1.1.1基本连接图号图1 CMD型有载分接开关外形图C M D有载分接开关2图2 基本接线图线性调正反调粗细调绝缘距离符号说明a：同相细调压线圈首末端之间以及细调线圈末端与同相粗调线圈末端之间b：不同相的细调压线圈任意分接之间或不同相粗级调压线圈之间ao 工作分接与预选分接之间c1: 粗调绕组的首端和公共端子或载流触头之间c2: 不同相粗调绕组的首端之间d: 同相粗调绕组的首端和末端之间a1: 分接选择器之间电流<600A 切换开关1.1.2分接选择器绝缘水平分接选择器分3种不同绝缘等级，分别以B、C、D 表示，其内部绝缘水平见表1，基本接线图及绝缘距离符号说明见图2。

北京四方220kV数字式线路保护装置CSC-103B系列技术说明书V1.02

北京四方220kV数字式线路保护装置CSC-103B系列技术说明书V1.02
表11保护装置功能对照表装置型号主保护后备保护自动重合三相不一适用于负荷频繁波动线路备注距离三段式相间和接地距离二段式保护csc103bn双光纤电流差动保护csc103bfn纤电流差动保护csc103bfn快速复归版本纤电流差动保护北京四方220kv数字式线路保护装置csc103b系列技术说明书v1023装置型号主保护后备保护自动重合三相不一适用于负荷频繁波动线路备注距离三段式相间和接地距离二段式保护csc103bdn用于负荷频繁波动线路光纤电流差动保护csc103bsn集成光纤纵联距离的双光纤电流差动保护13产品版本历史保护版本变更修改历史记录见表12
北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
5.3 选相元件 ..................................................... 28 5.4 距离元件 ..................................................... 30 5.5 零序方向元件 ................................................. 33 5.6 负序方向元件 ................................................. 33 5.7 振荡闭锁开放元件 ............................................. 34
5.7.1 不对称故障开放元件 ...................................... 34 5.7.2 三相故障开放元件 ........................................ 34 5.8 电流差动保护元件 ............................................. 37 5.8.1 电流差动保护主要功能 .................................... 37 5.8.2 电流差动保护主要原理 .................................... 37 5.8.3 电流差动保护启动元件 .................................... 39 5.8.4 电容电流补偿方案 ........................................ 39 5.8.5 线路两端 CT 变比补偿 ..................................... 41 5.8.6 远方跳闸 ................................................ 41 5.8.7 纵联差动保护的压板 ...................................... 41 5.8.8 电流差动保护的通信 ...................................... 42 5.8.9 电流差动保护的光纤通道误码监视和告警功能 ................ 45 5.8.10 电流差动保护的通道说明 ................................. 46 5.8.11 单、双通道的实现方式 ................................... 47 5.8.12 差动保护功能投/退控制一览表 ............................ 47 5.8.13 差动保护逻辑框图 ....................................... 47 5.9 三段式距离保护功能元件 ....................................... 50 5.9.1 关于距离保护程序的一些说明 .............................. 50 5.9.2 距离保护功能投/退控制一览表 ............................. 51 5.9.3 距离保护逻辑框图 ........................................ 52 5.10 零序保护功能元件 ............................................ 55 5.10.1 零序保护的配置及原理 ................................... 55

线路保护规程四方CSC-103c(参考其说明书)(仅供参考)

X4:c8
远传命令1
X4:c12
远传命令2
X4:c14
远方跳闸
X4:c20
闭锁重合闸
闭锁重合闸*
低气压闭锁重合
三跳启动重合
三跳启动重合*
单跳启动重合
单跳启动重合*
闭锁远方操作
X4:a22
检修状态压板
X4:a24
通道A检修
X4:a16
通道B检修
X4:a20
1.6.10开出传动
进入装置主菜单→开出传动菜单中进行传动试验。传动时，装置相应的继电器接点应动作，并有灯光信号，其他接点应不动作。复归已驱动的开出只要按面板上的复归按钮即可。试验结果应符合下表。
1
1.5.1图纸资料和备品备件的准备
具备与现场实际相一致的图纸和与保护及自动装置相符的说明书；准备最新的整定通知单；根据保护装置的实际情况，准备必要的备品备件。准备好保护装置最近的检验记录以备参考，判断保护装置的性能。
1.5.2仪器仪表及工具的准备
准备好继电保护综合测试仪，万用表，等其他必要的工器具；测试仪表的精度不应低于0.5级，微机继电保护测试仪的精度不应低于0.2级；仪器仪表应在检验期内。
大气压力：80kPa～110kPa；
使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
1.1.2额定参数
交流电压Un：100/3V；线路抽取电压Ux：100V或100/3V；
交流电流In：5A，1A；
交流频率：50Hz；
直流电压：220V，110V；
开入输入直流电压：24V(默认)，也可以选择220V或110V。
进入装置主菜单→装置设定→间隔名称菜单，通过面板下方的内码（见附录）输入线路实际名称和编号（或由CSPC软件直接输入）。

CSC-1312系列智能通信单元说明书

IEC61850网关：将其它协议转换成IEC61850
2.9
2.9.1额定参数
a)直流电压范围：85～265V DC
b)交流电压范围：85～265V AC，交流电压频率：50Hz
2.9.2数据反应时间
a)遥信反应时间：≤ 1s
b)遥测反应时间：≤ 3s
3
3.1
装置采用符合IEC60297-3标准的高度为1U、宽度为19英寸的铝合金机箱，整体面板。装置的安装方式为整体嵌入式水平安装，后接线，安装开孔尺寸见图1至图4（图中标注的尺寸数据单位均为mm）。
1）当x为A、B、E时无此可选项。
2）当x为C时，z定义装置的具体功能，具体如下：
2：综自站通信管理机，运行CSM300E-L-PPC软件将其他协议转换成CSC2000协议
8：IEC61850网关，运行CSC1312B-L-PPC软件将其他协议转换成IEC61850
配置举例：
CSC 1312B_H02，IEC61850通信网关，4个光以太网接口
表3串口端子定义
序号
1
2
3
4
5
RS 232
TXD
RXD
GND
RS 485
B
A
GND
7.4
电源模块可支持85～265V交直流输入，端子为绿色6针凤凰端子，端子定义如表4。
表4电源插件端子定义说明
序号
1
2
3
4
5
6
标识
失电告警
+
-
GND
电源模块使用交流输入时，“+”和“-”两个端子可以任意接入交流电源的2个输入。
6.3
用开路电压500V的摇表按表1检测各电路之间的绝缘电阻值应不小于100MΩ。

JFZ-11S、JFZ-12S三相操作箱说明书(0SF.459.052)_V1.00

JFZ-11S JFZ-12S 三相操作箱 说明书
JFZ-11S JFZ-12S 三相操作箱
说明书
编
制：史文豪
标准化审查：郑 蔚
校 核：暴立勇 审 定：徐 刚
出 版 号：V1.0 文 件 代 号：0SF.459.052 出 版 日 期：2007 年 07 月
版权所有：北京四方继保自动化股份有限公司
4.8 电压切换继电器......................................................................................................- 25 4.9 总原理图、端子图、插件布置图..........................................................................- 26 5. 使用注意事项..........................................................................................................- 33 6. 开箱检查..................................................................................................................- 33 7. 运输、贮存..............................................................................................................- 33 8. 订货须知..................................................................................................................- 33 -

线路保护规章四方CSC-103c(参考材料其使用说明)(仅供参考材料)

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作：(1)工作环境温度：-10℃～＋55℃。

运输中短暂的贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；(2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；(3)大气压力：80kPa～110kPa；(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

1.1.2额定参数(1)交流电压U n：100/ 3 V；线路抽取电压U x：100V 或100/ 3 V；(2)交流电流I n：5A ，1A；(3)交流频率： 50Hz；(4)直流电压： 220V，110V；(5)开入输入直流电压：24V(默认)，也可以选择220V 或110V。

1.1.3交流回路精确工作范围(1)相电压： 0.25V～70V ；(2)检同期电压： 0.4V～120V ；(3)电流： 0.08I n～30I n。

1.1.4差动元件(1)整定范围： 0.1I n～2I n；级差0.01A；(2)整定值误差：不大于±2.5% 或±0.02 I n；(3)动作时间： 2 倍整定值时，不大于20ms。

1.1.5距离元件(1)整定范围：0.01Ω～40Ω(5A)；0.05Ω～200Ω(1A)；级差0.01Ω；(2)距离I 段的暂态超越：不大于±4%；(3)距离I 段动作时间：近处故障不大于15ms；(4)0.7 倍整定值以内时，不大于20ms；(5)测距误差（不包括装置外部原因造成的误差）(6)金属性短路故障电流大于0.01 I n 时，不大于±2%，有较大过渡电阻时测距(7)误差将增大。

1.1.6零序方向过流元件(1)整定范围：0.1I n ～20I n；级差0.01A；(2)零序I 段的暂态超越：不大于±4%。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

CSC-101C/101D数字式超高压线路保护装置说明书CSC-101C/101D数字式超高压线路保护装置说明书编制：月品会利校核：徐振宇标准化审查：梁路辉审定：黄少锋出版号：V1.00文件代号：0SF.451.042出版日期：2005年1月所有：四方继保自动化股份注：本公司保留对此说明书修改的权利。

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持：8 传真：0重要提示感您使用四方继保自动化股份的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-101C、CSC-101D数字式超高压线路保护装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的出厂操作密码是：8888。

目录第一篇技术与原理说明 (1)1 概述 (1)1.1适用围 (1)1.2产品主要特点 (1)1.3产品规格及功能配置 (2)1.4产品外形尺寸和安装尺寸 (3)1.5产品执行的标准 (4)2. 技术条件 (4)2.1环境条件 (4)2.2额定参数 (4)2.3电气绝缘性能 (4)2.4机械性能 (5)2.5电磁兼容性 (5)2.6安全性能 (6)2.7热性能（过载能力） (6)2.8功率消耗 (6)2.9输出触点容量 (6)2.10技术参数 (6)3 CSC-101C/101D保护功能和软件 (7)3.1保护功能元件 (8)3.2纵联距离保护逻辑功能说明 (17)3.3三段式距离保护功能说明 (24)3.4零序保护功能说明 (27)3.5TV断线后过流和零序过流保护 (30)3.6综合重合闸 (30)3.7装置自检功能 (34)第二篇用户安装使用说明 (36)4 整定值及整定计算说明 (36)4.1通信参数 (36)4.2CSC-101C/101D保护整定值及整定计算说明 (37)4.3CSC-101D保护整定值及整定计算说明 (40)4.4CSC-101C/101D保护定值整定说明 (44)4.5CSC-101C不显示控制字整定 (50)4.6CSC-101D不显示控制字整定 (50)4.7CSC-101C/101D保护定值显示方式说明 (50)5 装置硬件介绍及典型接线 (51)5.1CSC-101C/101D装置概述 (51)5.2CSC-101C/101D硬件原理说明 (51)5.3CSC-101C硬件端子及典型接线说明 (52)5.4CSC-101D硬件端子及典型接线说明 (59)6 人机操作说明 (66)6.1装置面板布置图 (66)6.2菜单相关说明 (66)6.3装置告警报告说明 (69)7 开箱检查 (71)8 附录功能投退按位显示的定值清单 (72)8.1CSC-101C定值清单 (72)8.2CSC-101D定值清单 (74)9 附图 (78)10 运输、贮存 (84)11 订货须知 (84)第一篇技术与原理说明1 概述1.1适用围CSC-101C/101D (以下简称装置或产品)是适用于220kV及以上电压等级的数字式超高压线路保护装置，其主要功能包括纵联距离保护、三段式距离保护、四段式零序保护、综合重合闸等。

本装置侧重应用于同杆并架双回线路时，装置设计了传输允许式分相跳闸信号功能，可以保护区跨线故障，并可以选相跳闸。

1.2产品主要特点a)高性能、高可靠、大资源的硬件系统采用DSP和MCU合一的32位单片机，高性能的硬件体系保证了装置对所有继电器进行并行实时计算，并保持了总线不出芯片的优点，有利于保护装置的高可靠性。

采用全新的前插拔组合结构，保持了前插拔维护方便的优点，兼有后插拔强弱电分离、强电回路直接从插件上出线的优点。

大容量的故障录波，储存容量达4M，可以保存不少于24次事故录波。

完整的事件记录和动作报告，可保存不少于2000条动作报告和2000次操作记录，停电不丢失。

b)硬件自检智能化装置部各模块采用智能化设计，在增加了模拟量、开入量、开出量和电源的自检功能后，实现了装置各模块的全面实时自检。

模拟量采集回路采用双A/D冗余设计，实现了模拟量采集回路的实时自检。

继电器检测采用新方法，可以检测到继电器励磁回路线圈完好性，实现了继电器状态的检测与异常告警。

开入回路采用注入检测信号的新方法，开入状态经两路光隔同时采集后，才予确认和判断。

对机箱温度进行实时监测。

c)用户界面人性化采用大液晶显示，可实时显示电流、电压、功率、压板状态、定值区等信息，汉化操作菜单简单易用，提供四个快捷键，可以实现“一键化”操作，方便了现场运行人员的操作。

d)动作过程透明化装置可以记录保护部各元件的动作过程、逻辑过程和各种计算值，可通过四方公司提供的分析软件CSPC分析保护动作全过程。

e)通信接口多样化装置可以提供两个高速的电以太网接口(可选光纤以太网接口)，以及一个LonWorks网络接口和一个RS-485接口。

可采用IEC60870-5-103规约或四方公司CSC-2000规约，实现与变电站自动化系统和保护信息管理系统的接口。

还在装置的前面板提供一个用于调试分析的RS-232接口。

f)各种保护原理的综合应用各种保护继电器并行处理，充分利用各种突变量、稳态量等各种保护原理的优点，每一种原理均应用在充分条件下，实现在任何时候、任何故障情况都有全线快速保护。

g)各种选相原理的综合应用充分利用电流突变量选相、阻抗选相、电压选相、零负序稳态量选相原理的优点，实现在振荡闭锁、弱电源、复杂故障等情况下都能正确选相跳闸。

h)具有同杆并架双回线跨线故障选相功能针对同杆双回线故障特点，以超围允许式工作，不需引入另一回线的电量，仅依据本回线保护安装处的电流、电压，利用分相式通道传输允许信号，实现跨线故障选相跳闸。

i)振荡闭锁解决方案采用零序和负序电流比较、ΔR/ΔT等判据，综合判断振荡闭锁期间的各种故障，并可根据不同系统情况、不同振荡周期等运行工况，自适应调整其动作门槛，保证了系统振荡时不失去快速保护功能。

j)采用按相补偿方法将“按相补偿”方法应用于阻抗测量中，使接地阻抗继电器具备较好的选相功能。

结合按相补偿和快速滤波、快速计算等方法，构成了快速距离一段。

1.3产品规格及功能配置装置的主要保护功能的配置见表1-1。

表1-1 CSC-101C/101D保护功能配置型号说明举例：1)装置型号说明见图1-1：CSC－ 10 1 C适用于同杆并架线且无重合闸纵联距离为主保护高压线路保护系列四方公司CSC系列产品代号图1-1 型号说明2)CSC-101C不包括综合重合闸功能。

可适用于包括双母线和一个半断路器接线的各种接线形式。

3)CSC-101D包括综合重合闸功能。

适用于双母线接线形式。

1.4产品外形尺寸和安装尺寸装置使用符合IEC60297-3标准、高度为4U的19英寸机箱。

采用整体嵌入式安装，插座与接线端子直接连接。

安装开孔尺寸见图1－2。

图1-21.5产品执行的标准装置执行的标准为四方继保自动化股份企业标准：Q/HDSFJ009-2003《CSC-100系列数字式超高压线路保护装置》。

2. 技术条件2.1环境条件装置在以下环境条件下能正常工作：a)工作环境温度：-10℃～＋55℃，运输中短暂的贮存环境温度-25℃～＋70℃，在此极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；b)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；c)大气压力：80kPa～110kPa；d)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

2.2额定参数交流电压：100/3V（相）；线路抽取电压：100V或100/3V。

交流电流：5A或1A（由用户选择，并在订货时说明）。

交流频率：50Hz。

直流电压：220V或110V（由用户选择，并在订货时说明）。

2.3电气绝缘性能2.3.1介质强度产品能承受GB/T14598.3-1993（eqv IEC60255-5）规定的交流电压为2kV（弱电回路为500V）、频率为50Hz、历时1min的介质强度试验，而无击穿和闪络现象。

2.3.2绝缘电阻用开路电压为500V的测试仪器测定产品的绝缘电阻值不小于100MΩ，符合IEC60255-5：2000的规定。

2.3.3冲击电压产品能承受GB/T14598.3-1993（eqv IEC60255-5）规定的峰值为5kV（强电回路）或1kV（弱电回路）的标准雷电波的冲击电压试验。

2.4机械性能2.4.1振动产品能承受GB/T 11287（idt IEC60255-21-1）规定的Ⅰ级振动响应和振动耐受试验。

2.4.2冲击和碰撞产品能承受GB/T 14537（idt IEC60255-21-2）规定的Ⅰ级冲击响应和冲击耐受试验，以及Ⅰ级碰撞试验。

2.5电磁兼容性2.5.1脉冲群干扰装置能承受GB/T 14598.13（eqv IEC60255-22-1）规定的1MHz和100kHz脉冲群干扰试验（第一半波电压幅值共模为2.5kV，差模为1kV）。

2.5.2静电放电干扰产品能承受GB/T 14598.14（idt IEC60255-22-2）规定的4级（接触放电8kV）静电放电干扰试验。

2.5.3辐射电磁场干扰产品能承受GB/T 14598.9（idt IEC60255-22-3）规定的3级（10V/m）的辐射电磁场干扰试验。

2.5.4快速瞬变干扰装置能承受GB/T 14598.10（idt IEC60255-22-4）规定的Ⅳ级（通信端口2 kV，其它端口4kV）的快速瞬变干扰试验。

2.6安全性能产品符合GB 16836外壳防护等级不低于IP20、安全类别为Ⅰ类。

2.7热性能（过载能力）产品的热性能（过载能力）符合DL/T 478-2001的以下规定：a)交流电流回路：在2倍额定电流下连续工作，10倍额定电流下允许工作10s，40倍额定电流下允许工作1s；b)交流电压回路：在1.2倍额定电压下连续工作，1.4倍额定电压下允许工作10s。

2.8功率消耗产品的功率消耗符合DL/T 478-2001的以下规定：a)交流电流回路：当I n=5A时，不大于1VA/相；当I n=1A时，不大于0.5VA/相；b)交流电压回路：在额定电压下不大于0.5VA/相；c)直流电源回路：当正常工作时，不大于35W；当保护动作时，不大于60W。
