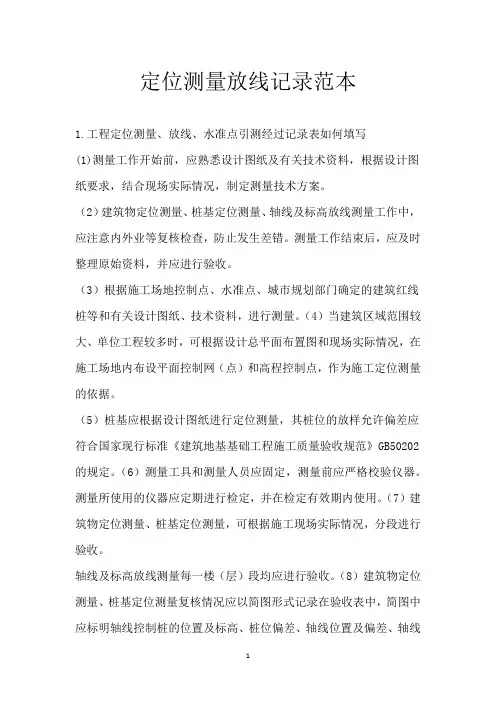

定位测量放线记录范本1.工程定位测量、放线、水准点引测经过记录表如何填写(1)测量工作开始前，应熟悉设计图纸及有关技术资料，根据设计图纸要求，结合现场实际情况，制定测量技术方案。

（2）建筑物定位测量、桩基定位测量、轴线及标高放线测量工作中，应注意内外业等复核检查，防止发生差错。

测量工作结束后，应及时整理原始资料，并应进行验收。

（3）根据施工场地控制点、水准点、城市规划部门确定的建筑红线桩等和有关设计图纸、技术资料，进行测量。

（4）当建筑区域范围较大、单位工程较多时，可根据设计总平面布置图和现场实际情况，在施工场地内布设平面控制网（点）和高程控制点，作为施工定位测量的依据。

（5）桩基应根据设计图纸进行定位测量，其桩位的放样允许偏差应符合国家现行标准《建筑地基基础工程施工质量验收规范》GB50202的规定。

（6）测量工具和测量人员应固定，测量前应严格校验仪器。

测量所使用的仪器应定期进行检定，并在检定有效期内使用。

（7）建筑物定位测量、桩基定位测量，可根据施工现场实际情况，分段进行验收。

轴线及标高放线测量每一楼（层）段均应进行验收。

（8）建筑物定位测量、桩基定位测量复核情况应以简图形式记录在验收表中，简图中应标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。

（9）建筑物轴线及标高放线测量复核情况应以简图形式记录在验收表中，简图中应标明轴线位置及偏差、轴线投测点、标高投测点的位置。

扩展资料：进场后首先对甲方提供施工定位图进行图上利用坐标反算法复核，以确保设计图纸的正确。

此项工作由项目技术负责人负责。

坐标反算法：根据直线的起点和终点的坐标，计算直线的水平距离和坐标方位角的过程。

项目技术负责人带队与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

参考资料来源：百度百科-放线参考资料来源：百度百科-测量参考资料来源：百度百科-建筑后退红线距离。

项 目（专业）
技 术 负 责 人
交 底 人
接 受 交 底 人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日 期：2011年7月20日 鲁JJ－005－
工程名称
临沂电信综合楼
施工单位
天元建设集团有限公司415项目
交底部位
基础、主体
工序名称
工程测量放线、标高抄测技术交底
交底内容：
每层±3
总高H≤30m±5
30m＜H≤60m±10
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
11、地下部分0.5m线抄测：墙体拆模后及时用水准仪把本层0.5m水平线抄测墙体上，并用墨线弹出，用红漆标注标高尺寸。小房间或不便用水准仪的地方，用φ12mm流体塑料透明水管抄测，用水准仪或水管抄平后，应换人进行复测，避免读数和计算错误，扶塔尺时，应注意尺身要立直、立稳，不能前后左右歪斜，避免出现大的误差和错误。
（3）、高程测量控制:
由建设单位提供的坐标点（三和三街与沂蒙二路交汇处中心，绝对高程为69.76m，引至施工现场后向上量0.69m作为本工程的±0.000标高控制点，作为标高控制测量依据。
四、施工测量工艺
（一）±0.000以下的轴线投测和高程传递
1、基槽开挖标高控制：本工程基底标高为-5.1m，用5m塔尺无法一次传递，需进行二次传递，引测随基槽分步开挖分层引测，采用往返测或换人测，保证精度符合测量规范。当基础开挖接近槽底标高时，为控制开挖标高，防止超挖少挖，在槽壁上每隔3米测设距槽底设计标高0.5米或1米的水平木桩或钢筋桩，桩顶面测定标高误差控制在±3mm以内，大挖机械挖至槽底-3.85处停止大面积开挖，采用小挖进行局部基坑开挖，并在每个基坑内侧壁设置水平木桩，在水平木桩上钎上钉子，标高为每承台底标高上0.5m，拉线进行控制。小挖挖至槽底预留200㎜的人工清土，其标高误差为-50mm。

施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：1、开工前（具备开工条件的资料）：施工许可证（建设单位提供），施工组织设计（包括报审表、审批表），开工报告（开工报审），工程地质勘查报告，施工现场质量管理检查记录（报审），质量人员从业资格证书（收集报审），特殊工种上岗证（收集报审），测量放线（报审）。

2、基础施工阶段：钢筋进场取样、送样（图纸上规定的各种规格钢筋），土方开挖（土方开挖方案、技术交底，地基验槽记录、隐蔽、检验批报验），垫层（隐蔽、混凝土施工检验批、放线记录、放线技术复核），基础（钢筋原材料、检测报告报审，钢筋、模板、混凝土施工方案、技术交底，钢筋隐蔽、钢筋、模板检验批、放线记录、技术复核，混凝土隐蔽、混凝土施工检验批，标养、同条件和拆模试块），基础砖墙（方案、技术交底，提前做砂浆配合比，隐蔽、检验批，砂浆试块），模板拆除（拆模试块报告报审，隐蔽、检验批），土方回填（方案、技术交底，隐蔽、检验批，土方密实度试验）。

3、主体施工阶段：一层结构（方案、技术交底基础中已包含，钢筋原材料、检测报告报审，闪光对焊、电渣压力焊取样、送样，钢筋隐蔽、钢筋、模板检验批、模板技术复核）。

4、装饰装修阶段：地砖、吊顶材料、门窗、涂料等装饰应提前进行复试，待检测报告出来报监理审查通过后方可施工（方案、技术交底，隐蔽、检验批）。

5、屋面施工阶段：防水卷材等主要材料应提前复试，待复试报告出来报监理审查通过后方可进入屋面施工阶段（方案、技术交底，隐蔽、检验批）。

6、质保资料的收集：材料进场应要求供应商提供齐全的质保资料，钢筋进场资料（全国工业生产许可证、产品质量证明书），水泥（生产许可证，水泥合格证，3天、28天出厂检验报告，备案证，交易凭证现场材料使用验收证明单），砖（生产许可证、砖合格证，备案证明、出厂检验报告，交易凭证，现场材料使用验收证明单），黄沙（生产许可证，质量证明书，交易凭证现场材料使用验收证明单），石子（生产许可证，质量证明书，交易凭证现场材料使用验收证明单），门窗（生产许可证、质量证明书、四性试验报告，交易凭证现场材料使用验收证明单），防水材料（生产许可证，质量证明书、出厂检测报告），焊材（质量证明书），玻璃（玻璃质量证明书），饰面材料（质量证明书），材料进场后设计、规范要求须进行复试的材料应及时进行复试检测，其资料要与进场的材料相符并应与设计要求相符。

实测值（m）
允许偏差（mm）
实测偏差（mm）
设计值
（m）
实测值（m）
允许偏差（mm）
实测偏差（mm）
2-1~2-2
3.9
3.899
5
1
2-H~2-K
15.2
15.198
5
2
2-2~2-3
5.5
5.497
5
3
2-K~2-L
7.2
7.196
5
4
5
2-L~2-M
6.6
6.599
5
1

2-M~2-P
9.6
9.599
5
1
放线者
记录者
专业监理工程师:
(建设单位项目专业技术负责人)
项目技术负责人：

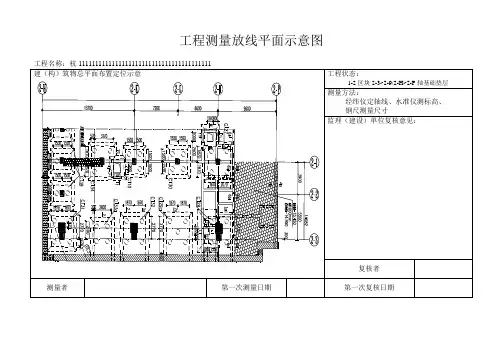

工程测量放线平面示意图
