导线点复测记录表(格式)

导线点复测记录1、标段水准点、导线点复测及加密内业计算结果满足图纸设计要求和一级公路测量技术规范道路误差允许范围。

2、标段水准点复测及加密点均采用往返测，加密水准点均设置在已知两个水准点的测量回路之内，测量内业计算结果均满足一级公路测量技术标准±20/L（L指水准点间的测段距离）的误差值允许范围，图纸提供水准点GE70—GE81可以使用。

3、设计院坐标系统采用1980西安坐标系，中央子午线为东径118°30′，标段擦药拓普康GPS卫星定位系统进行了复测，测量结果显示图纸设计控制测量成果表S2—13中GE70—GE81点位坐标准确。

4、加密水准点高程计算步骤5、往测：GE72—GE73：△测=-8（mm）。

△容=20/L=±22（mm），△测＜△容，反测：GE73—GE72：△测=0（mm）。

△容=20/L=±22（mm），△测＜△容，GE72-1=（22.363m+22.362m）/2=22.363m GE72-2=（16.215m+16.214m）/2=16.215mGE72-3= (10.502m+10.496m)/2=10.499m6、往测：GE74—GE76：△测=10（mm）。

△容=20/L=±26（mm），△测＜△容，反测：GE73—GE72：△测=-4（mm）。

△容=20/L=±26（mm），△测＜△容，GE74-1=（13.909m+13.915m）/2=13.912m GE74-2=（9.55m+9.556m）/2=9.553mGE74-3=（9.74m+9.746m）/2=9.743mGE74-4=（6.218m+6.21m）/2=6.214m7、往测：GE76—GE77：△测=6（mm）。

△容=20/L=±16（mm），△测＜△容，反测：GE77—GE76：△测=-2（mm）。

△容=20/L=±16（mm），△测＜△容GE76-1=（6.695m+6.701m）/2=6.698m8、往测：GE78—GE80：△测=3（mm）。

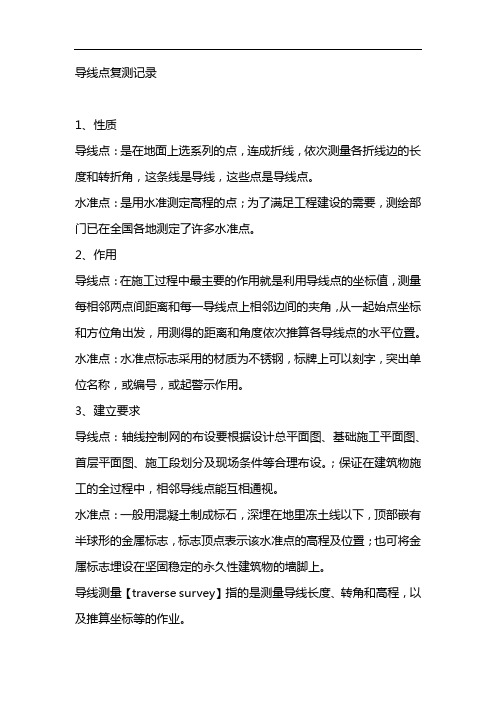

导线点复测记录1、性质导线点：是在地面上选系列的点，连成折线，依次测量各折线边的长度和转折角，这条线是导线，这些点是导线点。

水准点：是用水准测定高程的点；为了满足工程建设的需要，测绘部门已在全国各地测定了许多水准点。

2、作用导线点：在施工过程中最主要的作用就是利用导线点的坐标值，测量每相邻两点间距离和每一导线点上相邻边间的夹角，从一起始点坐标和方位角出发，用测得的距离和角度依次推算各导线点的水平位置。

水准点：水准点标志采用的材质为不锈钢，标牌上可以刻字，突出单位名称，或编号，或起警示作用。

3、建立要求导线点：轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图、施工段划分及现场条件等合理布设。

；保证在建筑物施工的全过程中，相邻导线点能互相通视。

水准点：一般用混凝土制成标石，深埋在地里冻土线以下，顶部嵌有半球形的金属标志，标志顶点表示该水准点的高程及位置；也可将金属标志埋设在坚固稳定的永久性建筑物的墙脚上。

导线测量【traverse survey】指的是测量导线长度、转角和高程，以及推算坐标等的作业。

在地面上选定一系列点连成折线，在点上设置测站，然后采用测边、测角方式来测定这些点的水平位置的方法。

导线测量是建立国家大地控制网的一种方法，也是工程测量中建立控制点的常用方法。

设站点连成的折线称为导线，设站点称为导线点。

测量每相邻两点间距离和每一导线点上相邻边间的夹角，从一起始点坐标和方位角出发，用测得的距离和角度依次推算各导线点的水平位置。

导线测量布设灵活，推进迅速，受地形限制小，边长精度分布均匀。

如在平坦隐蔽、交通不便、气候恶劣地区，采用导线测量法布设大地控制网是有利的。

但导线测量控制面积小、检核条件少，方位传算误差大。

按国家大地网的精度要求实施的导线测量，称为精密导线测量，其导线应闭合成环或布设在高级控制点之间以增加检核条件。

导线上每隔一定距离测定天文经纬度和方位角，以控制方位误差。

电磁波测距仪出现后，导线测量受到重视。

导线点复测1、根据交桩情况，结合此段线路所有构造物的特点，对设计院提供的C级和D级控制网进行增设、补设控制点。

2、采用GPS复测C级网，全站仪(Ⅰ级或Ⅱ级测距精度、角度指标差1″或2″)分段符合D级点，角度观测采用方向观测法（四测回），距离采用往返测（四测回），增补的导线点按照同精度进行附测，在复测前所使用的仪器必须进行检校，其指标差应符合以下规定：（1）、照准部旋转时，各位置气泡读数互差：DJ1型仪器不应超过2格（按两端气泡读数子和比较为4格）；DJ2型仪器不应超过1格（按两端气泡读数子和比较为2格）。

（2）、光学测微器行差：DJ1型仪器不应超过1″；DJ2型仪器不应超过2″。

（3）、照准部旋转时，仪器底座位移而产生的系统误差：DJ1型仪器不应超过0.3″；DJ2型仪器不应超过1.0″。

（4）、水平轴不垂直于垂直轴之差的绝对值：DJ1型仪器不应超过10″；DJ2型仪器不应超过15″。

（5）、经纬仪2倍视轴（2C）的绝对值：DJ1型仪器不应超过20″；DJ2型仪器不应超过30″。

（6）、光学对中器旋转180°时，先后标定的两点应重合。

（7）、测尺频率的校正精度应高于1×10－6。

（8）、发射、接受、照准三轴之间应平行和重合。

（9）、周期误差的振幅不应大于仪器标称精度中固定误差的0.6倍,检定中误差不应大于0.5mm。

（10）、加常数的检定中误差不应大于仪器标称精度中固定误差的0.5倍；乘常数的检定中误差不应大于仪器标称精度中比例误差系数的0.75倍。

3、在测量作业时，仪器要轻拿轻放，键盘按钮、制动锁、微调螺旋要柔手操作，仪器搬站必须装箱，作业应符合下列规定：（1）、应检校三周轴的平行性与圆水准器及光学对中器。

（2）、视线宜高于地面和离开障碍物1.3m以上。

（3）、视线应避免通过受电、磁场干扰的地方，一般要求离开高压线2～5m。

（4）、视线宜避免通过发热体（如散热塔、烟囱等）。

导线点复测原始记录表(共11页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--

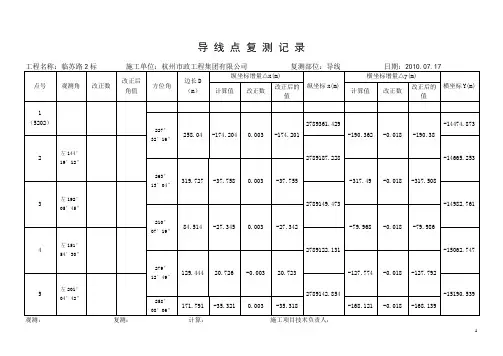

导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:
导线点复测原始记录表
观测: 记录: 计算: 复核:。

1.基准线的数量应满足勘测和建设的需要，其间距一般应规定如下：在平原丘陵地区，不得超过2km；此外，在路线的起点和终点，大中型桥梁的两侧，隧道出入口，山口和其他大型人工建筑物上，均应加标杆。

2.基准线应靠近中心线，将来不应因爆破或行驶而损坏。

通常，基岩应保持恒定的高度且不易风化，或应设置永久性建筑物的底部（标尺点标记“4”并用红色油漆染成红色）。

如果附近没有可用的固定物体，则可以埋入10×10×100cm的大木桩或桩。

混凝土桩的顶部比地面高20-30cm，用大头铁钉钉牢或镶嵌在上面。

标尺设置的便利性。

3.基准标记应按顺序编号，并用红色油漆标明BM编号，测量单位，年份等。

为了将来找到基准标记，可以画出位置草图以及路线的大致方向和距离。

在调查记录簿上绘制。

4.通常，一组工具用于基础水平调查，而两组工具可用于在两个基准点之间进行单向观测。

一般而言，两个基准点（或两个单向）之间的允许闭合误差为（毫米），其中l是单向调平路线的长度，以公里为单位。

如果测得的高程在允许的闭合误差范围内，则平均值应为两个基准线之间的高程差。

否则，有必要重新测量直到关闭。

5，对于具有较高水准要求的路线，水准测量的精度不仅要满足两个水准基点的允许误差，还要满足多次里程测量后累计的闭合误差不超过（mm）的要求。

可以通过绘制水平关闭误差曲线图来检查该检查方法。

模板记录如下：扩展数据：建立移动点的标准1.轴控制网络的布局应根据总体设计图，基础施工图，一楼平面图，施工区间划分和工地条件合理安排。

2.确保在建筑施工的整个过程中，相邻的导线可以互相看见。

3.应在视野开阔的地方选择该点的地形。

4.导体的位置应选择在不受结构影响的安全稳定的地方。

永久性混凝土预制桩应通过浇筑混凝土进行埋置和加固。

钢筋头部应标有“十字”。

5.埋设时，所有电线的尖端应略低于地面，然后用铁盖或其他板盖加以保护，并标有统一编号。

图中显示了在横移点处标记石的放置。

导线点复测记录一、工程概况S215线三岔口至莎车高速公路第SS-4标段位于莎车县境内，起讫桩号为K187+300-K235+649.063，线路全长48.349公里，公路等级为高速公路，设计速度120km/h。

路基土方700万m3，软弱土0.68km，盐渍土48.35km，路面3271515m2，互通式立交4座，分离式立交4座，大中桥2座，小桥2座，通道39座，涵洞88道，收费站4处，服务区1处，停车区1处。

根据控制点交桩情况，平面控制系统为与1980年西安坐标系相联系的工程独立坐标系，中央子午线为77°46ˊ00ˊ，水准高的高程基准为1985年国家高程基准（Ⅱ）期，成果等级为一级。

二、测量仪器及测设人员本次复测配备测量工程师2名，从事测量专业工作经验均为8年以上，测量员4名，从事测量专业工作为4年以上，技工8名，共计14人。

、一、工程概况S215线三岔口至莎车高速公路第SS-4标段位于莎车县境内，起讫桩号为K187+300-K235+649.063，线路全长48.349公里，公路等级为高速公路，设计速度120km/h。

路基土方700万m3，软弱土0.68km，盐渍土48.35km，路面3271515m2，互通式立交4座，分离式立交4座，大中桥2座，小桥2座，通道39座，涵洞88道，收费站4处，服务区1处，停车区1处。

根据控制点交桩情况，平面控制系统为与1980年西安坐标系相联系的工程独立坐标系，中央子午线为77°46ˊ00ˊ，水准高的高程基准为1985年国家高程基准（Ⅱ）期，成果等级为一级。

二、测量仪器及测设人员本次复测配备测量工程师2名，从事测量专业工作经验均为8年以上，测量员4名，从事测量专业工作为4年以上，技工8名，共计14人。
