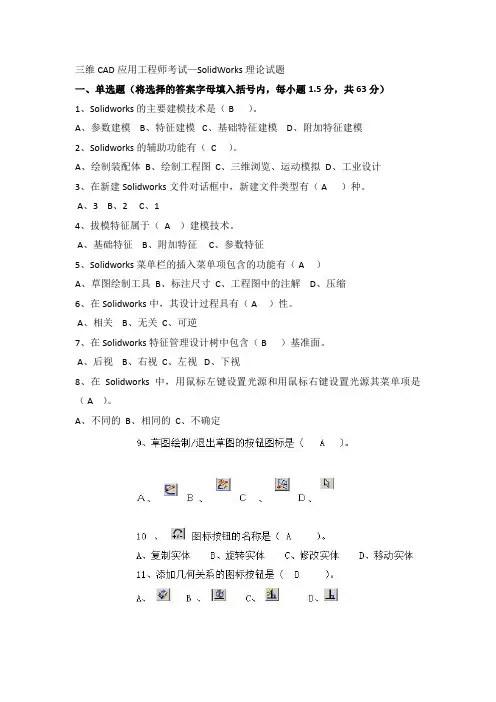

三维CAD应用工程师考试—SolidWorks理论试题一、单选题（将选择的答案字母填入括号内，每小题1.5分，共63分）1、Solidworks 的主要建模技术是（ B ）。
A、参数建模B、特征建模C、基础特征建模D、附加特征建模2、Solidworks的辅助功能有（ C ）。
A、绘制装配体B、绘制工程图C、三维浏览、运动模拟D、工业设计3、在新建Solidworks文件对话框中，新建文件类型有（ A ）种。
A、3B、2C、14、拔模特征属于（ A ）建模技术。
A、基础特征B、附加特征C、参数特征5、Solidworks 菜单栏的插入菜单项包含的功能有（ A ）A、草图绘制工具B、标注尺寸C、工程图中的注解D、压缩6、在Solidworks中，其设计过程具有（ A ）性。
A、相关B、无关C、可逆7、在Solidworks特征管理设计树中包含（ B ）基准面。
A、后视B、右视C、左视D、下视8、在Solidworks中，用鼠标左键设置光源和用鼠标右键设置光源其菜单项是（ A ）。
A、不同的B、相同的C、不确定12、在特征实体上的锁点光标在（ C ）处产生A、草图实体B、绘图平面C、绘图平面的边缘D、任何平面的边缘13、在Solidworks中要选择多个图形要素应按住（ C ）键。
A、CtrlB、ShiftC、TabD、Enter14、执行异型孔向导命令后，点命令用于决定产生孔的（ A ）。
A、位置B、数量C、大小15、在Solidworks中，绘制的直线类型有（ C ）种。
A、1B、2C、3D、416、绘制直线的方式有（ A ）。
A、拖动式、单击式B、命令式C、菜单式D、快捷键17、在绘制完平行四边形的第一和第二点后，按住（ D ）键，移动鼠标可以改变平行四边形的形状。
A、EnterB、ShiftC、TabD、Ctrl18、在Solidworks中，绘制的多边形边数最多为（ A ）。
A、40 Ｂ、30 Ｃ、100 Ｄ、6019、改变绘制好的椭圆的形状，可以进行如下操作：（ B ）。
SolidWorks上机练习题
一、根据图1给出的视图，创建芯杆的三维实体模型。
（注：用装饰螺纹线表示螺纹）
四、根据下面图4给出的手动阀装配体图，将上面三个零件装配到一起，并生成手动阀装配体的三维模型。
一、根据下面顶盖的二维零件图，创建其三维实体模型。
二、根据下面底座的二维零件图，创建其三维实体模型。
三、根据下面起重螺杆的二维零件图，创建其三维实体模型。
四、根据下图中螺钉和旋转杆的二维零件图，创建其三维实体模型。
（注：螺钉的螺纹用装饰螺纹线表示）
五、根据下图所给出的千斤顶装配体示意图，将上面五个零件装配到一起，并生成千斤顶装配体模型。
其中：1为底座；2为起重螺杆；3为旋转杆；4为螺钉；5为顶盖。

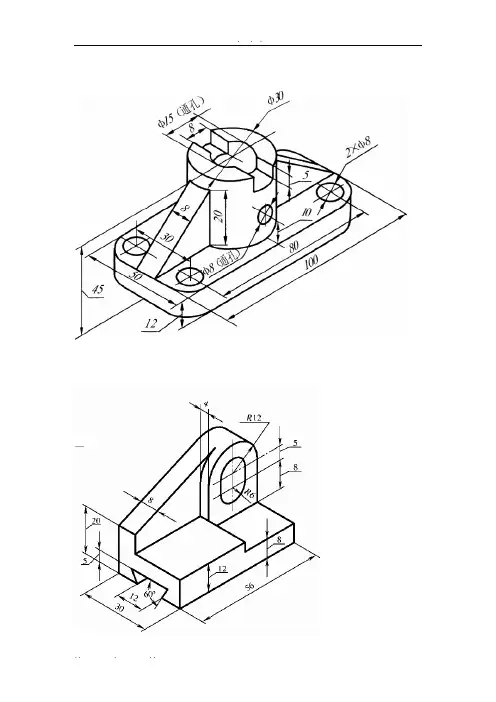

三维CAD软件原厂认证联考学生练习题库（SolidWorks部分）1、参照下图生成工程图2、参照下图构建模型：3、参照下图构建模型，注意原点位置和模型朝向。
设定材料为普通碳钢，密度为0.0078g/mm3。
问法一：（正确答案为C）请问该模型的重量为_____（g）：A）1636；B）1932；C）1848；D）1577。
问法二：（正确答案为A）请问该模型的重心位置为A）x=87.52，y=10.74，z=0B）x=92.56，y=11.32，z=0C）x=102.52，y=12.08，z=0D）x= -91.34，y=12.17，z=04、参照下图构建三维模型，设定材料为红铜，密度为0.0089g/mm3。
问法一：（正确答案为A）请问模型的质量为_____ (g)：A）4690.64；B）4705.92；C）4689.01；D）4735.94．问法二：（正确答案为A）模型的体积为________ (mm3)：A）527038.65；B）526855.22；C）528755.46；D）532128.03。
5、参照下图构建模型。
6、参照下图构建三维模型7、参照下图构建三维模型8、参照下图构建三维模型9、参照下图构建三维模型，注意手柄和弯孔特征需采用扫描（切除）方式进行。
10、参照下图构建三维模型，注意斜台上孔的中心线通过下方圆锥的顶点。
11、参照下图构建三维模型12、13、参照下图构建三维模型。
14、参照下图构建三维模型：15、参照下图构建三维模型。
16、装配体图16-1 装配子图1图16-1提示：拉伸立柱主体→切附后立柱上部台阶→拉伸右横圆柱→拉伸左横柱体→旋转切除中间竖孔→切除右横孔→切除左横孔→圆角→拉伸左上耳→加筋板图16-2 装配子图2 图16-3 装配子图3图16-2提示：旋转（或拉伸）阶梯轴→切除横孔→倒角图16-3提示：旋转球缺→用特征钻孔11图16-4 装配子图4图16-4提示：拉伸手把主体（不含螺纹部分）→拉伸手把圆柱→切孔→拉伸螺纹部分圆柱→加螺纹装饰线（插入注解）图111 装配体总图一、识读图16-1、16-2、16-3、16-4所示的零件图样，完成零件实体造型（螺纹造型不做），将4个零件依次保存，并以准考证号加a1、a2、a3、a4为文件名保存。
