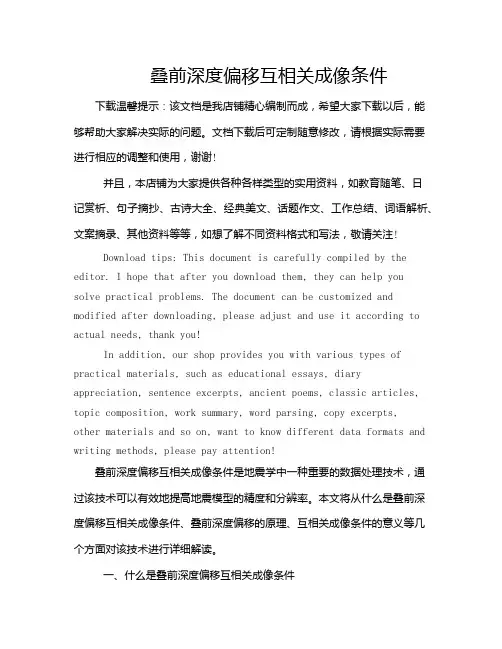

叠前深度偏移互相关成像条件下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!叠前深度偏移互相关成像条件是地震学中一种重要的数据处理技术,通过该技术可以有效地提高地震模型的精度和分辨率。
叠前深度偏移技术研究及应用作者:张念崔守凯杨强强来源:《中国化工贸易·下旬刊》2018年第04期摘要:叠前深度偏移技术是复杂地区地震资料成像的关键技术,速度-深度模型精确性及输入道集数据质量影响该技术准确性,通过分析总结做好叠前深度偏移处理工作,对优化叠前深度偏移技术有重要作用。
关键词:地震成像;叠前深度偏移;构造模型;速度模型1 叠前深度偏移技术简介我国油气田勘探开发深入,由寻找简单构造油气藏向寻找复杂断块油气藏、潜山油气藏、隐蔽性油气藏发展,由简单地表勘探向复杂地表勘探转移,勘探开发目标也由简单构造向高陡倾角构造、逆冲构造、盐丘构造、非均质岩性勘探转移。
深度偏移技术成为一种发展趋势,特别在复杂地下地质构造成像方面有不可替代作用。
克希霍夫积分法叠前深度偏移,利用边界积分方法近似求解波动方程实现地震数据成像,地球内部各点声波反射系数由记录在多维曲面的数据加权求和获得,求和曲面形状及求和加权系数用单个散射波传播时的格林函数计算。
克希霍夫积分法叠前深度偏移由两部分组成:一部分是旅行时计算;另一部分是克希霍夫积分。
叠前偏移精度主要取决旅行时的计算精度。
旅行时计算建立在费马原理基础上,即波沿射线传播的旅行时比其他任何路径传播的旅行时小。
叠前深度偏移与时间偏移不同,考虑地震波在地下传播走时和速度界面折射现象。
实际应用须提供反映地下速度变化和速度界面深度模型;处理时,先根据工区先期地质认识和已有地震地质资料,建一个粗略初始模型,再用逐步逼近方法,不断修改模型,直至获得较合理层速度-深度模型。
2 叠前深度偏移技术应用分析以色列Paradigm公司软件产品GeoDepth,用软件中克希霍夫叠前深度偏移对A地区采集的三维资料处理。
主体流程如下:GeoDepth启动与工区建立→数据加载及质量监控→时间构造模型建立→时间速度模型建立→深度速度模型建立→最终叠前深度偏移→成果输出。
A地区地震成像的主要问题:①地表高程变化较大,低速层速度横向不稳定;②地下构造复杂、高陡倾角地层、逆冲断裂带和断层屏蔽区、新老地层交错,速度模型难以建立。

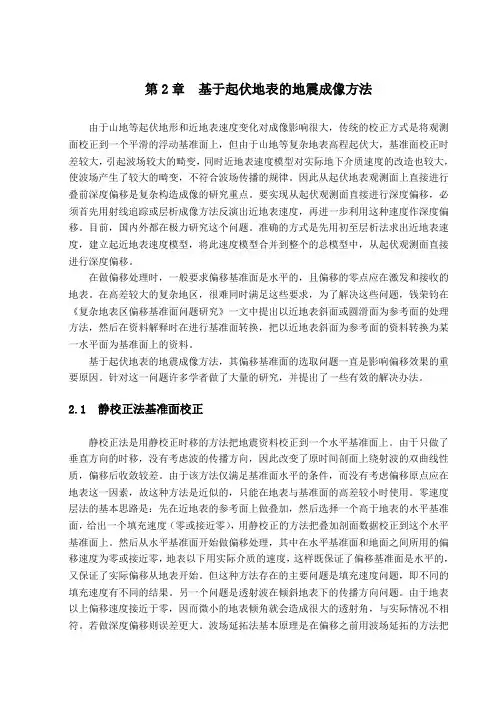

第2章基于起伏地表的地震成像方法由于山地等起伏地形和近地表速度变化对成像影响很大,传统的校正方式是将观测面校正到一个平滑的浮动基准面上,但由于山地等复杂地表高程起伏大,基准面校正时差较大,引起波场较大的畸变,同时近地表速度模型对实际地下介质速度的改造也较大,使波场产生了较大的畸变,不符合波场传播的规律。
因此从起伏地表观测面上直接进行叠前深度偏移是复杂构造成像的研究重点。
要实现从起伏观测面直接进行深度偏移,必须首先用射线追踪或层析成像方法反演出近地表速度,再进一步利用这种速度作深度偏移。
目前,国内外都在极力研究这个问题。
准确的方式是先用初至层析法求出近地表速度,建立起近地表速度模型,将此速度模型合并到整个的总模型中,从起伏观测面直接进行深度偏移。
在做偏移处理时,一般要求偏移基准面是水平的,且偏移的零点应在激发和接收的地表。
在高差较大的复杂地区,很难同时满足这些要求,为了解决这些问题,钱荣钧在《复杂地表区偏移基准面问题研究》一文中提出以近地表斜面或圆滑面为参考面的处理方法,然后在资料解释时在进行基准面转换,把以近地表斜面为参考面的资料转换为某一水平面为基准面上的资料。
基于起伏地表的地震成像方法,其偏移基准面的选取问题一直是影响偏移效果的重要原因。
针对这一问题许多学者做了大量的研究,并提出了一些有效的解决办法。
2.1 静校正法基准面校正静校正法是用静校正时移的方法把地震资料校正到一个水平基准面上。
由于只做了垂直方向的时移,没有考虑波的传播方向,因此改变了原时间剖面上绕射波的双曲线性质,偏移后收敛较差。
由于该方法仅满足基准面水平的条件,而没有考虑偏移原点应在地表这一因素,故这种方法是近似的,只能在地表与基准面的高差较小时使用。
零速度层法的基本思路是:先在近地表的参考面上做叠加,然后选择一个高于地表的水平基准面,给出一个填充速度(零或接近零),用静校正的方法把叠加剖面数据校正到这个水平基准面上。
然后从水平基准面开始做偏移处理,其中在水平基准面和地面之间所用的偏移速度为零或接近零,地表以下用实际介质的速度,这样既保证了偏移基准面是水平的,又保证了实际偏移从地表开始。

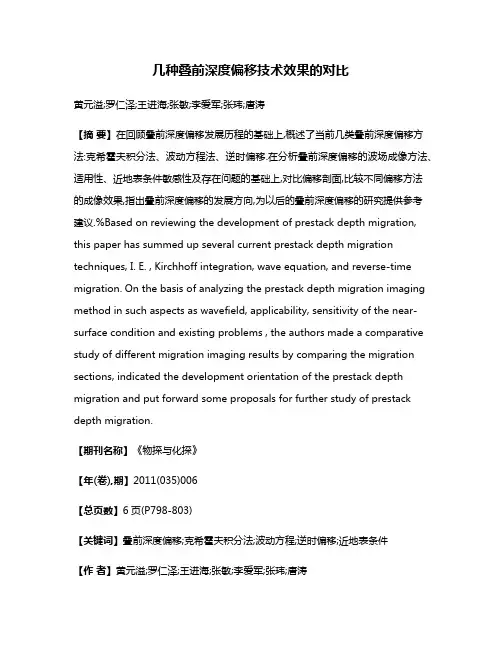

几种叠前深度偏移技术效果的对比黄元溢;罗仁泽;王进海;张敏;李爱军;张玮;唐涛【摘要】在回顾叠前深度偏移发展历程的基础上,概述了当前几类叠前深度偏移方法:克希霍夫积分法、波动方程法、逆时偏移.在分析叠前深度偏移的波场成像方法、适用性、近地表条件敏感性及存在问题的基础上,对比偏移剖面,比较不同偏移方法的成像效果,指出叠前深度偏移的发展方向,为以后的叠前深度偏移的研究提供参考建议.%Based on reviewing the development of prestack depth migration, this paper has summed up several current prestack depth migration techniques, I. E. , Kirchhoff integration, wave equation, and reverse-time migration. On the basis of analyzing the prestack depth migration imaging method in such aspects as wavefield, applicability, sensitivity of the near-surface condition and existing problems , the authors made a comparative study of different migration imaging results by comparing the migration sections, indicated the development orientation of the prestack depth migration and put forward some proposals for further study of prestack depth migration.【期刊名称】《物探与化探》【年(卷),期】2011(035)006【总页数】6页(P798-803)【关键词】叠前深度偏移;克希霍夫积分法;波动方程;逆时偏移;近地表条件【作者】黄元溢;罗仁泽;王进海;张敏;李爱军;张玮;唐涛【作者单位】西南石油大学研究生部,四川成都 610500;西南石油大学研究生部,四川成都 610500;川庆钻探工程公司地球物理勘探公司物探研究中心,四川成都610213;天津市勘察院天津300191;新疆培训中心勘探开发系,新疆乌鲁木齐830000;塔里木油田库车勘探开发项目经理部,新疆库尔勒841000;中国石油西南油气田公司川中油气矿,四川遂宁629000【正文语种】中文【中图分类】P631.4地震成像的目的是使反射波或绕射波返回到产生它的地下位置上去,从而使地下界面真实地归位,提高地震记录的横向分辨率,这一过程主要是由偏移来完成[1-2]。

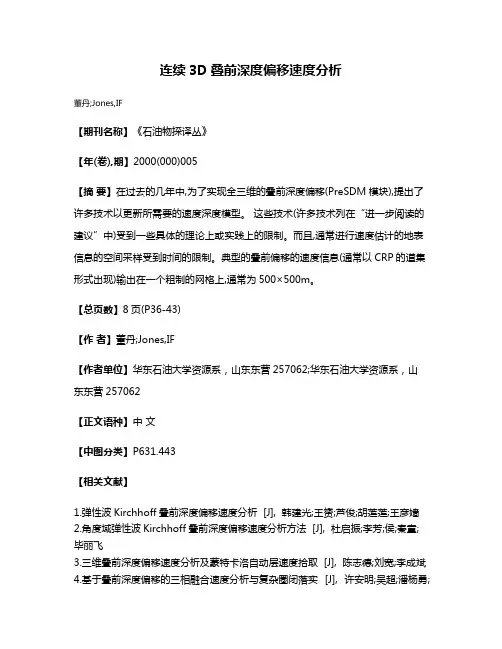

连续3D叠前深度偏移速度分析
董丹;Jones,IF
【期刊名称】《石油物探译丛》
【年(卷),期】2000(000)005
【摘要】在过去的几年中,为了实现全三维的叠前深度偏移(PreSDM模块),提出了许多技术以更新所需要的速度深度模型。
这些技术(许多技术列在“进一步阅读的建议”中)受到一些具体的理论上或实践上的限制。
而且,通常进行速度估计的地表信息的空间采样受到时间的限制。
典型的叠前偏移的速度信息(通常以CRP的道集形式出现)输出在一个粗制的网格上,通常为500×500m。
【总页数】8页(P36-43)
【作者】董丹;Jones,IF
【作者单位】华东石油大学资源系,山东东营257062;华东石油大学资源系,山东东营257062
【正文语种】中文
【中图分类】P631.443
【相关文献】
1.弹性波Kirchhoff叠前深度偏移速度分析 [J], 韩建光;王赟;芦俊;胡莲莲;王彦嫱
2.角度域弹性波Kirchhoff叠前深度偏移速度分析方法 [J], 杜启振;李芳;侯;秦童;毕丽飞
3.三维叠前深度偏移速度分析及蒙特卡洛自动层速度拾取 [J], 陈志德;刘宽;李成斌
4.基于叠前深度偏移的三相融合速度分析与复杂圈闭落实 [J], 许安明;吴超;潘杨勇;
尚江伟;陈维力;胡春雷
5.多波高斯束叠前深度偏移速度分析(英文) [J], 韩建光;王赟;韩宁;邢占涛;芦俊因版权原因,仅展示原文概要,查看原文内容请购买。
偏移成像的概念十二月3, 2007 作者summer发表评论反射地震方法是根据在地面上以一定方式进行弹性波激发,并在地面的一定范围(孔径)内记录来自地下弹性分界面的反射波来研究地下地质岩层结构及其物性特征的一种方法。
因此,也可以把它看作一种反散射问题。
就反射地震观测方式的特点,它的成像问题要分作两步,第一步是按照一定的方式记录到达地面的反射波,第二步用计算机按一定的计算方法对观测数据进行处理,使之成为反映地下地质分层面位置及反射系数值的反射界面的像。
而地震偏移技术就是在第二步过程使反射界面最佳地成像的一种技术。
地震偏移可在叠前做也可在叠后做。
叠前偏移是把共炮点道集记录或共偏移距道集记录中的反射波归位到产生它们的反射界面上并使绕射波收敛到产生它的绕射点上。
在把反射波回投到反射界面上和绕射波收敛到绕射点上时要去掉传播过程的效应,如扩散与衰减等。
最后得到能够反映界面反射系数特点的并正确归位了的地震波形剖面,即偏移剖面。
叠后偏移是在水平叠加剖面的基础上进行的,针对水平叠加剖面上存在的倾斜反射层不能正确地归位和绕射波不能完全收敛的问题,采用了爆炸反射面的概念来实现倾斜反射层的正确归位和绕射波的完全收敛。
地震偏移的效果见图1-1和图1-2。
地震偏移的类型见表1-1。
地震偏移技术在二十世纪六十年代以前是用手工操作的一种制图技术,只是用来求得反射点的空间位置,而不考虑反射波的特点。
它是一种古典的偏移方法。
早期的计算机偏移方法是在古典的偏移方法的基础上提出来的。
其中有的成功了,有的失败了。
成功的是那些符合波的传播特征的方法。
尽管这些方法使用了波前、绕射等地震波传播的惠更斯原理,但只是定性的、概念性的。
偏移剖面的质量虽然能够满足最基本的要求,但归位的精度和成像时的波形特征都不是很准确的。
因此,研究更有效的地震偏移方法是很迫切的。
二十世纪七十年代初J.Claerbout教授首先提出了用有限差分法解单程波动方程的近似式,用地面观测的地震数据重建地震波在地下传播过程中的波场,从这些传播过程的波场中提取使地震界面成像的那些数据,组成地震偏移剖面。
叠前时间偏移处理软件实用指南,此指南仅以GeoDepth为例。
4.1 GeoDepth叠前时间偏移流程4.2 GeoDepth工区建立1)、启动Geodepth需要两步操作:STEP1:选择版本在用户目录下,键入pgver,会有如下显示:输入选择的版本号pg20。
STEP2:键入pg2,启动Geodepth,界面如图4.1所示:图4.1 Geodepth PG2主界面2)、工区产生GEODEPTH工区建立有四步:STEP1:定义环境既$PG_SURVEY_DIR变量;在GEODEPTH主界面→CUSTOMIZE→SET ENVIROMENT,输入用户欲存放GEODEPTH工区库的目录名:如图4.2所示:STEP2:产生工区名和定义工区参数在Geodepth主界面下,选FILE→NEW给出2D或3D工区名称,以上定义后,在$PG_SURVEY_DIR目录下会产生project_name.HDS的文件,同时在该一级目录下会产生project_name.har目录,该目录将保存一些与文件交换有关的参数。
给出工区名后,系统会要求给出工区的参数,如图4.3所示。
注意:1.SRD 参数定义地震参考面,根据Geodepth 的约定,SRD 高于海平面的为负值,低于海平面的为正值。
2.Shoting direction 是INLINE 方向与NORTH 的夹角,顺时针为正,逆时针为负。
3.Azimuth 方位角参数,当定义二维工区时,Azimuth 为炮线(shotline )与北的夹角,顺时针为正,逆时针为负。
当定义三维工区时,Azimuth 参数缺省为0。
4.X 、Y 的原点为第一条INLINE 与第一条XLINE 的交点坐标。
STEP3:定义数据体参数在STEP2之后,Geodepth 会要求输入Volume Parameter ,即定义深度体、速度体、梯度的参数。
如图4.4所示。
STEP4: 定义数据路径同FOCUS 一样,Geodepth 的数据路径应该与同一工区的Focus 数据路径一致,见图4.5,一旦定义了数据路径,在下一次启动Geodepth 时,系统会自动寻找该数据路径,不需重新定义。
复杂地区煤田地震资料的叠前时间偏移处理陈强;常锁亮;曾维望【摘要】研究区属高瓦斯矿井,迫切需要查明陡倾挠曲和陷落柱的发育情况.针对地震资料处理中存在的水平叠加偏移处理难以实现挠曲的准确成像、解释多解性强的问题.笔者从克希霍夫叠前时间偏移技术应用角度出发,遵循保幅处理原则,在叠前噪声去除、精细静校正等前期工作的基础上,通过精细偏移速度分析、偏移参数优选,完成了最终的叠前偏移处理.应用成果表明:挠曲的叠前时间偏移成像效果明显优于叠后偏移,增强解释成果可靠性的同时,降低了多解性.另外,通过叠前偏移保幅处理突出了陷落柱的振幅响应特征,进而提高了陷落柱的识别率.因而,保幅的叠前时间偏移处理是类似地区高精度三维采区构造地震勘探的必要手段.【期刊名称】《物探与化探》【年(卷),期】2010(034)006【总页数】4页(P741-744)【关键词】叠前时间偏移;保幅处理;挠曲;陷落柱【作者】陈强;常锁亮;曾维望【作者单位】中国地质大学,地球探测与信息技术学院,北京,100083;山西山地物探技术有限公司,山西,晋中,030600;山西山地物探技术有限公司,山西,晋中,030600;中国石油大学,资源与信息技术学院,北京,102249;山西山地物探技术有限公司,山西,晋中,030600【正文语种】中文【中图分类】P631.4近年来,油气及煤炭勘探领域在基于复杂非水平介质的叠前偏移处理技术方面取得了较大的进展,该技术作为高精度构造勘探的关键性技术,在横向速度变化缓慢、地下构造复杂的区域取得了很好的应用效果[1-2]。
叠前时间偏移能对陡倾角地层成像,提高资料的横向分辨率,提高速度分析精度和成像质量可视为一种能适应各种倾斜地层的广义常规正校正(NMO)叠加,其原理是使各种绕射能量聚焦,而不是把绕射能量归位到其相应的绕射点上去,故而对应用地震地质条件、数据质量和方法选择、参数优选提出了更高的要求。
位于沁水坳陷东北边缘的地震数据采区以往的地震勘探表明,原始资料具有一定的信噪比基础,煤层反射波容易成像,且横向速度变化小。
叠前时间偏移方法和发展方向综述时间偏移方法是地震勘探领域中一种重要的数据处理技术,用于校正地震记录中的时间偏移现象。
时间偏移指的是由于地震波在地下传播时所经历的时间延迟,导致地震数据中的事件位置出现偏移的现象。
时间偏移方法通过对地震数据进行运动校正,可以将地震记录中的事件位置恢复到真实的地下深度上,从而准确地获取地下地质信息。
时间偏移方法的原理是基于地震数据的激发源和接收器之间的时移关系。
在地震勘探中,激发源(震源)通过释放地震能量产生地震波,传播到地下并被接收器(地震仪)记录。
然而,由于地下介质的复杂性,地震波在传播过程中会受到地下介质的影响,导致地震波传播速度的变化和路径的弯曲,进而导致记录的地震数据中的事件位置出现偏移。
时间偏移方法利用地震波在地下传播过程中的速度变化关系,对地震记录进行插值和激发源到接收器的时间延迟校正,从而实现地震记录的时间位置恢复。
时间偏移方法的发展经历了多个阶段。
最初的时间偏移方法是基于Kirchhoff偏移算法,在20世纪40年代至60年代得到广泛应用。
这种方法是基于半空间假设,通过对波场积分,将记录的地震数据从地表校正到地下深度上。
然而,该方法在处理复杂地质结构和多次反射等问题上存在局限性。
为了解决Kirchhoff方法的局限性,20世纪70年代提出了共炮检偏移方法(CMP)。
该方法通过对各个共炮检点的数据进行叠加,构建共炮检道集,从而有效地抑制了噪声和多次反射等问题,提高了时间偏移的精度和稳定性。
近年来,随着计算机处理能力的提高和成像算法的发展,时间偏移方法得到了进一步的改进和推广。
多次反射波的影响、速度模型的不确定性和偏移成像分辨率等问题得到了更好的解决。
各种高精度偏移算法不断涌现,如层析偏移、全波形反演等,为地震勘探提供了更准确的地下结构和地质信息。
未来时间偏移方法的发展方向主要包括以下几个方面。
首先,需要进一步提高时间偏移的计算效率和处理速度,以适应海量地震数据的处理需求。
石油地质与工程2011年3月PETROLEUM GEOLOGY AND ENGINEERING第25卷第2期文章编号:1673-8217(2011)02-0042-04Kirchhoff叠前时间偏移技术在唐河低凸起的应用李丽(中国石化河南油田分公司石油物探技术研究院,河南南阳473132)摘要:唐河低凸起地层破碎,构造复杂,横向速度变化较大,信噪比低,叠后成像效果不佳,难以满足解释的需要。
而Kirchhoff叠前时间偏移原理简单、实现容易、计算效率高、对观测系统适应性强,输出的共成像点道集非常适合倾角地层的速度分析,是解决复杂构造成像的有效手段。
为了查清该区主要断裂展布、构造发育特征以及地层接触关系,对该区地震资料进行了叠前时间偏移处理。
在实际应用中,通过精细的叠前预处理、建立合理的偏移速度场、优选偏移参数,大幅度提高了低凸起的成像精度,为该区的勘探和开发提供了高品质的地震资料,取得了明显的地质效果。
关键词:唐河低凸起;叠前预处理;叠前时间偏移;速度场;偏移参数中图分类号:P631.443文献标识码:A1概述唐河低凸起横跨泌阳凹陷西部和南阳凹陷东南部,露头资料和研究资料表明,唐河低凸起一带发育古近系核桃园组地层,在核桃园组沉积时期,为一水下继承性隆起,定型较晚,经抬升剥蚀后仍保留有核三下段的有利含油层系,具备良好的储集条件,为油气运移的长期指向区,其两侧均是有利的油气聚集带,已发现张店、井楼、古城三个油田。
本工区表层条件复杂,地形起伏,相对高差较大,局部地区有岩石出露,横向速度变化较大,特别是低凸起部位地层缺失较多,埋深较浅,地下构造复杂,小断块发育,资料信噪比较低,静校正及干扰波问题严重。
从以往处理的剖面(图1)看,该区资料主要存在以下问题:信噪比低,低凸起构造、地层特征反映不清;归位不准确;不同地段频率特征不一致。
针对这些问题,通过对原始资料分析,结合本工区的地质情况,认为常规的叠后成像精度不理想,无法查清该区主要断裂展布、构造发育特征以及地层接触关系,而叠前时间偏移较常规叠后时间偏移能较好地解决复杂构造的成像问题。
经过仔细的试验和分析,我们确定了本次的时间域处理流程,常规处理流程简图如下:1 、深度偏移处理主要技术措施1.1、相干反演相干反演是用来建立初始速度―深度模型的常用手段。
其主要思路是:用射线追踪产生的旅行时曲线,沿该曲线的时间窗口计算叠加道的相干值,用不同的层速度进行相同的处理,取最大相干值对应的层速度为期望的速度。
输入的是未叠加的数据(如共中心点道集或共炮点道集),输出的是初始速度模型。
该模型通常是基于附近的井信息和叠加剖面的解释。
反演是一层一层进行,在迭代中完成。
该方法依赖于:①介质模型的解释;②射线追踪算法;③目标函数的选择;④找最大目标函数方法。
1.2、层析成像初始模型(速度模型和深度模型)往往是粗糙的,要得到精确的深度域结果,就要综合利用各种技术方法不断调整、优化层速度模型,直至每一个共偏移距的成像结果一致为止,使之与地下地质情况最佳吻合。
层析成像技术,是速度模型优化的主要手段,在地震学和地震勘探的研究工作中,人们引进了医学上的CT 技术(Computerized Tomography),就是利用X射线检查人体内部的技术。
在医学上X射线是直线路径,而地震波在地球内部传播是沿着弯曲的路径。
层析成像模型修改也是反复迭带进行的。
1.3 、射线偏移对地下倾斜界面,在地表记录的地震资料经处理获得的剖面,在横向和垂向位置以及倾角都与真实情况有差异,只有经过层位偏移后才能恢复到真实位置。
将时间域零炮检距剖面上层位转化为深度域层位,称之为射线偏移。
输入的是零炮检距剖面上解释的时间层位(通常在叠加剖面上解释)和层速度。
输出的是深度域层位。
1.4 共反射角Kirchhoff叠前深度偏移Paradigm的具有专利技术的从目标成像点向地面进行射线追踪的共反射角偏移。
广泛用于目标区的偏移成像。
1.5 波动方程叠前深度偏移Paradigm的二维F-X波动方程叠前深度偏移有利于复杂速度场及复杂构造和陡倾角成像。
2 、深度偏移处理的关键步骤2.1、时间域构造模型建立层位解释应遵循以下几个原则:1、第一层的深度应大于能接收到该层反射的最大偏移距,即该层的“临界”偏移距。
2、选择连续性好、能量强的同相轴追踪,所选的层最好是一大套地层的速度界面,或者是同一个地质时代界面的反射。
3、层间厚度不能太薄。
4、层位解释后产生每一层的时间域构造平面图,得到时间域构造模型。
2.2 、初始速度模型建立较准确的初始深度/速度模型能够迅速收敛、逼近地下正确的地质模型,用最短的机时取得良好的成像效果,达到事半功倍的目的。
GeoDepth系统提供了多种初始层速度的建立方法:1)RMS速度转换法2)相干速度反演法正如在第一部分所描述的那样,相干速度反演法是通过射线追踪某一时窗内反射同相轴的时差曲线来估算层速度。
必须把时间偏移域的平面图反偏到叠加时间域。
可以根据实际情况选用单点、连续线等方式。
考虑到相干反演算法虽然精度高,但速度慢,因此在本区处理中采用第一种方法来建立初始层速度模型:计算时间域构造层面的均方根速度,对其进行编辑处理,得到合理的均方根速度,然后用DIX公式转换后得到层速度,在进行平滑编辑后得到合理的初始层速度。
得到初始层速度之后,利用时深转换求得深度域层位,进而可以得到深度域层速度模型。
迭前深度偏移处理是一个反复迭代的过程,这个迭代过程的目的是为了获取地下准确的速度模型V(X,Y,Z)。
利用这一速度模型,通过各种偏移方法,可以得到地下复杂构造成像。
速度模型的迭代过程可以用如下框图表示。
初始速度的求取以RMS速度转换方法为主,相干速度反演每层只做离散点分析,用于较大趋势的控制。
初始层速度求取之后,进行时间域构造建模并偏移到深度域,产生深度域构造模型,进而形成层速度模型。
2.3、速度模型优化初始模型(速度模型和深度模型)往往是粗糙的,要得到精确的深度域结果,就要综合利用各种技术方法不断调整、优化层速度模型,直至每一个共偏移距的成像结果一致为止,使之与地下地质情况最佳吻合。
模型优化的方法可归纳为三种:1)初始时间模型不变,通过剩余速度分析调整速度模型;2)利用层析成像技术,逐层逐次迭代,求得一个与输入的深度CRP道集完全相似的理论CRP道集,而得到调整后的地质模型;3)在现有模型的基础上偏移成像,再重新进行层速度分析,建立层速度模型,做叠前深度偏移产生CRP道集,重复迭代,直到CRP 道集拉平为止。
本区资料模型优化处理采用层速度更新、层析成像两种方法,首先进行目标线叠前深度偏移,计算剩余延迟谱,进行剩余延迟拾取,网格化产生剩余延迟图,层速度更新是指直接用剩余延迟修改层速度,在速度不是很准确的情况下,层速度更新幅度较大效果较好。
层析成像修改速度幅度不大,在速度较准确情况下,为了进一步优化层速度,层析成像效果较好。
(见图30—图38)2.4、偏移孔径的选择目前被广泛采用的叠前深度偏移算法是克希霍夫积分法,它具有计算效率高、成像角度不受限制的优点。
影响克希霍夫积分处理效果的主要参数是确定参加求和道数的偏移孔径。
孔径太小,就会导致陡倾角的消失,同时原来道与道之间的不相关噪声容易形成一些假的、短的同相轴;孔径太大,则会引入空间假频噪声,同时也增加了不必要的计算工作量。
孔径的大小主要与地层倾角及速度有密切关系,总的说来,倾角大、速度大则孔径相应地大,但在实际应用中应靠试验效果来确定。
此外,GeoDepth根据深度和速度模型可生成控制孔径的位移剖面。
叠前深度偏移的输入范围由偏移孔径和远偏移距来定义。
模型控制孔径和固定长度孔径可用于偏移。
模型控制孔径由位移剖面来计算,它表示法线射的水平位移。
本系统执行用射线追踪做正演模型,以计算CRPS和CMPS之间区别,即法射线的横向时差。
这基于一种假设:一个特殊的同相轴大多数的能量来自同相轴法线周围的区域。
孔径长度由包含在偏移计算中的中心CMP的有关道数来定义。
位移度随深度和倾角增加而增加,当执行叠前波场偏移时用模型控制孔径。
GeoDepth由位移剖面计算在每个深度位置的孔径。
用计算的最大位移,位移剖面也可以用来定义给偏移输入所需的最小常数孔径。
2.5、叠前深度偏移参数偏移参数的测试主要是偏移孔径的测试,拟选用7KM,10KM,15KM等一系列参数测试其效果,根据其效果,最终选定偏移孔径:15KM,偏移深度:12KM。
3、深度偏移处理的质量控制严格的质量控制是保证资料处理质量的有效手段,FOCUS、GEODEPTH 两套软件都有较好的交互可视化图形界面,这对处理过程的质量控制提供了强有力的工具。
该区资料处理过程中的关键性质量控制主要有下面几点。
1)、野外观测系统的定义及检查。
FOCUS处理系统对野外观测系统的定义及检查提供了方便的手段,线性动校正方式(见图1),通过检查初至是否拉平来判断观测系统的定义是否正确。
显示偏移距道头方式,通过检查偏移距与实际数据是否相匹配来判断观测系统的定义是否正确。
2)、处理的每一步中间结果的比较。
地震资料处理是一个多环节的处理过程,处理的每一步中间结果的比较都是关键的质量控制点。
如静校正质量控制点、反褶积质量控制点、叠前去噪质量控制点、速度质量控制点、剩余静校正质量控制点、叠加质量控制点、偏移速度质量控制点。
3)、GEODEPTH 数据加载的质量控制。
时间域数据在加载到GEODEPTH工区后要进行数据检查,来验证数据加载是否正确。
主要检查方面有炮点检波点位置、覆盖次数、方位角、偏移距是否正确。
4)、解释层位数据的立体显示对解释的合理性进行质量控制。
5)、交互显示CRP 道集,看同相轴是否水平来验证层速度是否准确。
通过垂向和横向深度延迟来验证层速度是否准确。
KIRCHHOFF叠前深度偏移处理流程求取均方根速度流程与叠前深度偏移相比,叠前时间偏移对速度的敏感度要小,可以较容易地求取均方根速度;但是最好的时间偏移速度未必是最好的叠前深度偏移速度,因此需通过叠前深度偏移做适于叠前深度偏移的速度的进一步细化。
这与借助叠前时间偏移的速度分析的主要区别是通过叠前深度偏移作为迭代手段,每次把叠前深度偏移的CRP道集转换到时间域进行分析。
沿层建立层速度模型流程求取层速度模型流程网格层析成像流程(采用三维网格层析成像,即在每个网格点来修正速度,细化层速度模型,调整局部短波场的速度误差。
)kIrchhoff叠前深度偏移为积分法偏移,因其近似性和方法局限性(如多走时路径、假频问题和振幅处理等),成像效果受到很大影响,而且注定它是一个过分依赖速度模型的方法,即成像的质量和准确性过分依赖于偏移所用速度模型与真实模型的逼近程度。
实际经验表明:kirchhoff叠前深度偏移有时会产生不可靠的成像,造成地质构造解释的偏差,甚至导致最终错误的井位决定。
与kirchhoff叠前深度偏移相比,波动方程偏移不用考虑走时和振幅,通过波场延拓来实现,可以处理各种复杂的波动传播,能正确自动处理屏蔽区和相移等,实现起来反而相对简单;同时成像结果不再易敏感于速度的高频误差,速度趋势比速度细节更重要,从而使准确深度成像更容易。
从成像效果上看,波动方程叠前深度偏移比kirchhoff叠前深度偏移上了一个台阶,无论分辨率、频率和连续性,还是复杂构造的精确成像(如小断块形态及断点清晰度)都有很大的改善;同时由于波动方程叠前深度偏移考虑了地震波传播的运动学特性和动力学特性,可以实现最大近似的振幅保真,这对其后的综合研究,如叠后岩性反演及预测和叠前AVA(振幅随角度变化)的研究意义重大。
共方位角波动方程叠前深度偏移基于窄方位角的地震数据,比较适于海上观测系统,偏移时间比kirchhoff叠前深度偏移还要快。
