KIRCHHOFF叠前深度偏移处理流程样本

第四章波动方程法叠前深度偏移前面我们讨论了基于射线追踪或有限差分走时计算的Kirchhoff积分法叠前深度偏移。

可以说，在过去的十几年间，Kirchhoff积分法叠前深度偏移在地下地质构造的地震成像中发挥了巨大作用，并且在将来还会继续发挥作用。

这主要取决于Kirchhoff积分法的高效率、易于实现、适应性强和能满足大多数条件下地质构造地震成像要求的特点和优势。

近年来，对Kirchhoff保幅型叠前深度偏移的大量研究和部分应用也充分说明了Kirchhoff积分法在叠前深度域构造成像和岩性成像中的巨大潜力。

但是，该类方法本身存在明显的缺陷。

例如射线追踪前需要对速度场进行平滑，在速度分布过于复杂的区域，会出现焦散或阴影区，这时计算出来的旅行时场也就不准确。

后来，为提高旅行时场的精度，发展起来的有限差分法直接求解程函方程的Kirchhoff积分偏移方法，一般也仅能计算初至旅行时，无法处理在复杂速度场中存在的多值走时现象，从而影响了Kirchhoff积分偏移在复杂地质体（如盐丘、推覆体和逆掩断层等）的成像效果。

从近十年Kirchhoff积分偏移的实际应用可以证明这一点。

如果应用完全射线理论的Green函数，在计算时求解所有的到达时和相应的振幅值，可以改善该方法的成像质量，但其计算效率又会大打折扣。

由于Kirchhoff积分偏移采用了高频近似地震射线理论,导致了波场动力学信息受到严重畸变,这显然不能满足岩性油藏勘探中需要进行深度域保持振幅偏移的要求。

由于波动方程偏移方法基本不存在Kirchhoff积分偏移的这些困难，因此，近年来人们对波动方程法叠前深度偏移进行了大量的研究并做了部分应用。

向量并行巨型机和高性能多节点微机集群的出现以及它们在地震数据处理中的应用为波动方程法叠前深度偏移提供了硬件条件和高的计算效率。

从目前的研究成果、应用效果以及可行性和实用性上看，波动方程法叠前深度偏移有很好的发展前景。

§4.1 概述波动方程叠前深度偏移成像解决的是强横向变速条件下复杂地质体的地震波成像问题。

经过仔细的试验和分析, 我们确定了本次的时间域处理流程, 常规处理流程简图如下:1 、深度偏移处理主要技术措施1．1、相干反演相干反演是用来建立初始速度―深度模型的常见手段。

其主要思路是: 用射线追踪产生的旅行时曲线, 沿该曲线的时间窗口计算叠加道的相干值, 用不同的层速度进行相同的处理, 取最大相干值对应的层速度为期望的速度。

输入的是未叠加的数据(如共中心点道集或共炮点道集), 输出的是初始速度模型。

该模型一般是基于附近的井信息和叠加剖面的解释。

反演是一层一层进行, 在迭代中完成。

该方法依赖于: ①介质模型的解释; ②射线追踪算法; ③目标函数的选择; ④找最大目标函数方法。

1．2、层析成像初始模型(速度模型和深度模型)往往是粗糙的, 要得到精确的深度域结果, 就要综合利用各种技术方法不断调整、优化层速度模型, 直至每一个共偏移距的成像结果一致为止, 使之与地下地质情况最佳吻合。

层析成像技术, 是速度模型优化的主要手段, 在地震学和地震勘探的研究工作中, 人们引进了医学上的CT技术(Computerized Tomography), 就是利用X射线检查人体内部的技术。

在医学上X射线是直线路径, 而地震波在地球内部传播是沿着弯曲的路径。

层析成像模型修改也是重复迭带进行的。

1．3 、射线偏移对地下倾斜界面, 在地表记录的地震资料经处理获得的剖面, 在横向和垂向位置以及倾角都与真实情况有差异, 只有经过层位偏移后才能恢复到真实位置。

将时间域零炮检距剖面上层位转化为深度域层位, 称之为射线偏移。

输入的是零炮检距剖面上解释的时间层位(一般在叠加剖面上解释)和层速度。

输出的是深度域层位。

1.4 共反射角Kirchhoff叠前深度偏移Paradigm的具有专利技术的从目标成像点向地面进行射线追踪的共反射角偏移。

广泛用于目标区的偏移成像。

1.5 波动方程叠前深度偏移Paradigm 的二维F-X 波动方程叠前深度偏移有利于复杂速度场及复杂构造和陡倾角成像。

VTI介质克希霍夫叠前深度偏移及其应用夏常亮;王永明;夏密丽;刘红久;胡浩;王祥春【摘要】针对叠前深度偏移速度反演多解性及层位标定和偏移结果不匹配,以伊拉克某构造复杂区块地震资料为例,详细介绍了垂直对称轴横向各向同性(VTI)介质的克希霍夫(Kirchhoff)叠前深度偏移及其应用和注意事项.提出利用剥层层速度修正方法反演层速度和测井曲线趋势约束联合解决速度反演多解性问题;利用叠前时间偏移均方根速度场通过约束速度反演(CVI)获得初始沿层层速度,从而保证初始层速度场的准确性和有效减少剥层层速度修正方法反演层速度的迭代次数;通过VTI介质的偏移解决偏移结果与层位标定不匹配问题.实际应用表明,前述Kirchhoff叠前深度偏移流程,能够有效提高叠前深度偏移工作效率,获得可靠性更强的深度域层速度模型,有效提高速度反演精度,获得与井上层位一致的地震层位,满足勘探开发的需求.【期刊名称】《新疆石油地质》【年(卷),期】2018(039)006【总页数】5页(P732-736)【关键词】Kirchhoff叠前深度偏移;横向各向同性介质;Thomsen参数;层剥离;层速度【作者】夏常亮;王永明;夏密丽;刘红久;胡浩;王祥春【作者单位】中国地质大学地球物理与信息技术学院,北京100083;中国石油东方地球物理勘探有限责任公司研究院长庆分院,西安710021;中国石油东方地球物理勘探有限责任公司研究院长庆分院,西安710021;中国石油东方地球物理勘探有限责任公司研究院长庆分院,西安710021;中国石油东方地球物理勘探有限责任公司研究院长庆分院,西安710021;中国石油东方地球物理勘探有限责任公司研究院长庆分院,西安710021;中国地质大学地球物理与信息技术学院,北京100083【正文语种】中文【中图分类】P631.4叠前深度偏移是解决复杂地质构造条件下地震波场成像的有效工具，偏移算法及其理论依据是决定偏移效果的关键[1]。

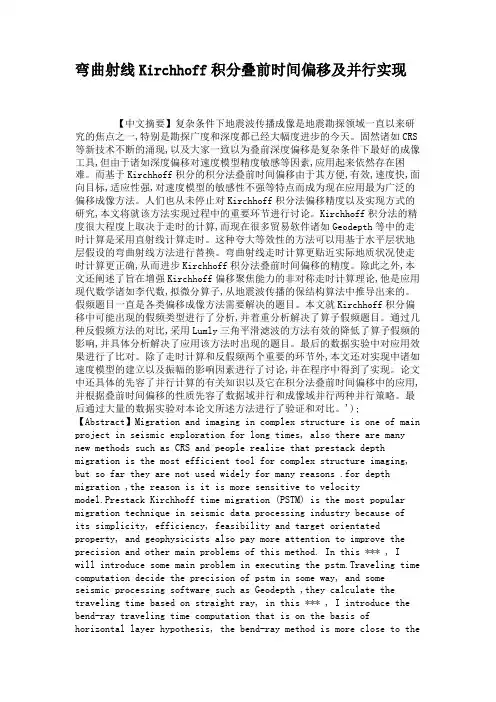

弯曲射线Kirchhoff积分叠前时间偏移及并行实现【中文摘要】复杂条件下地震波传播成像是地震勘探领域一直以来研究的焦点之一,特别是勘探广度和深度都已经大幅度进步的今天。

固然诸如CRS 等新技术不断的涌现,以及大家一致以为叠前深度偏移是复杂条件下最好的成像工具,但由于诸如深度偏移对速度模型精度敏感等因素,应用起来依然存在困难。

而基于Kirchhoff积分的积分法叠前时间偏移由于其方便,有效,速度快,面向目标,适应性强,对速度模型的敏感性不强等特点而成为现在应用最为广泛的偏移成像方法。

人们也从未停止对Kirchhoff积分法偏移精度以及实现方式的研究,本文将就该方法实现过程中的重要环节进行讨论。

Kirchhoff积分法的精度很大程度上取决于走时的计算,而现在很多贸易软件诸如Geodepth等中的走时计算是采用直射线计算走时。

这种夸大等效性的方法可以用基于水平层状地层假设的弯曲射线方法进行替换。

弯曲射线走时计算更贴近实际地质状况使走时计算更正确,从而进步Kirchhoff积分法叠前时间偏移的精度。

除此之外,本文还阐述了旨在增强Kirchhoff偏移聚焦能力的非对称走时计算理论,他是应用现代数学诸如李代数,拟微分算子,从地震波传播的保结构算法中推导出来的。

假频题目一直是各类偏移成像方法需要解决的题目。

本文就Kirchhoff积分偏移中可能出现的假频类型进行了分析,并着重分析解决了算子假频题目。

通过几种反假频方法的对比,采用Lumly三角平滑滤波的方法有效的降低了算子假频的影响,并具体分析解决了应用该方法时出现的题目。

最后的数据实验中对应用效果进行了比对。

除了走时计算和反假频两个重要的环节外,本文还对实现中诸如速度模型的建立以及振幅的影响因素进行了讨论,并在程序中得到了实现。

论文中还具体的先容了并行计算的有关知识以及它在积分法叠前时间偏移中的应用,并根据叠前时间偏移的性质先容了数据域并行和成像域并行两种并行策略。

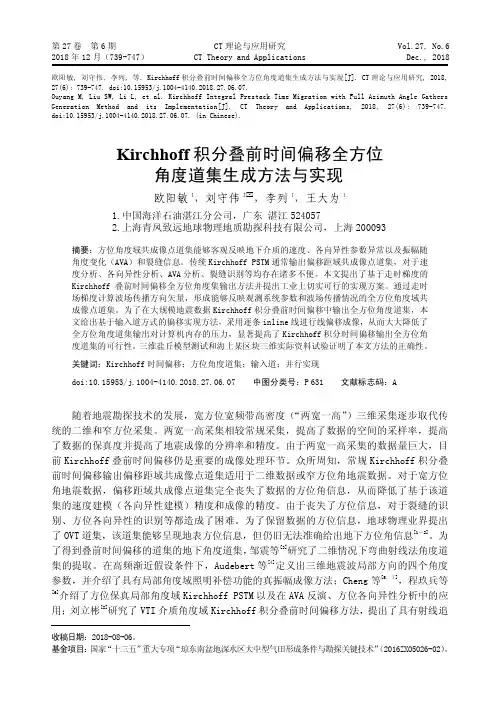

取汇聚后的波场值作为成像结果便实现了 K-PSTM。在时间域，（1）式可以表示为：
1 cos U
V
I r, t = 0 2
dA
RV
t
(x, t)
R
U(x, t) R t t0 V
（2）
其中：A 为地表处炮点和检波点的分布范围；θ是从成像点到一个接收点时地震波传播所沿 射线的出射角；V 为地震波传播速度，R 代表反射点到检波点时地震波所走过的距离；
要的全部共中心点地震数据。该地震数据对于
三维大规模工区，数据量级比较大，需要一定
数量的集群节点内存来分散存储，否则可能因
为内存不足而影响计算效率或无法计算。 在成像阶段，由于一次只对一条线进行成
像，即使分选到全方位角、反射角，成像体的
规模仍旧是可控的，也不会需求太大内存而造
成无法计算。在所有进程对某条线成像完成后，
PS
, psx , psy psz
TS x
,
TS y
,
TS z
（4）
PR
prx , pry , prz
TR x
,
TR ,
y
TR z
利用 PS 和 PR 可计算得到入射角γ和散射方位角φ：
2
=a
（5） （6）
=
arccos
入射角γ（散射张角的一半）和散射方位角
图 1 散射点处地震波传播角度示意图
（ 即 局部 入 射 与散 射 慢 度 所在 平 面 的方 位 Fig.1 Sketch of seismic wave transmission
角）。入射与散射慢度矢量和 PM 称为照明矢
angle at a scatter point

叠前深度偏移处理技术研究作者：熊小娟来源：《中国科技博览》2016年第08期[摘要]叠前深度偏移可以解决复杂构造，陡倾角地层的成像，随着油田勘探开发的不断深入，叠前深度偏移已经越来越多地应用到实际生产中，本文主要介绍了叠前深度偏移的原理，Kirchhoff叠前深度偏移的实现过程及优缺点和实际的应用效果。

[关键词]叠前深度偏移 Kirchhoff、速度模型、陡倾角地层中图分类号：P618.130.8 文献标识码：A 文章编号：1009-914X（2016）08-0105-01引言：叠前深度偏移可以更好的解决复杂构造带地质体成像问题，已成为地球物理界的共识和勘探趋势。

地震偏移成像是一种将地震信息进行重排的反演运算，能使地震波能量归位到真实空间位置，获取地下正确构造图像。

上世纪70 年代初出现了基于几何地震学和绕射理论的射线偏移；同一时期Claerbout等针对标量波动方程提出了有限差分近似解法，实现了地震偏移。

Kirchhoff 积分法是以Hagedoorn“绕射最大凸度曲线”概念为基础建立起来的，表述为沿绕射曲线在地面对所有接收点进行加权积分的过程。

后来Keho等提出了Kirchhoff偏移的算法原型。

一、叠前深度偏移的处理过程（1）叠前深度偏移基本原理Kirchhoff深度偏移算法可应用于大角度倾斜地层和横向速度剧烈变化的情况。

同时还较好地顾及了介质的曲界面、强折射面对地震波射线的折射效应。

它在层状介质模型下的三维深度域偏移计算公式为：式中和为地面上的坐标；为深度；为偏移场在点上的双程旅行时；为轴与连接点和点的直线间的夹角。

上式可以最终归结为根据给定孔径的绕射波空间时距曲线所观测到的地震波场之和。

（2）Kirchhoff叠前深度偏移主要步骤Kirchhoff叠前深度偏移主要包括初始速度模型建立、旅行时计算、Kirchhoff偏移求和、深度速度模型迭代与修正。

①速度模型的建立叠前深度偏移时，首先利用常规处理中获得的叠加速度对目标线进行叠前时间偏移，得到时间偏移的共成像点道集，再对共成像点道集进行反动校，利用反动校后的共成像点道集做速度分析，求得均方根速度。

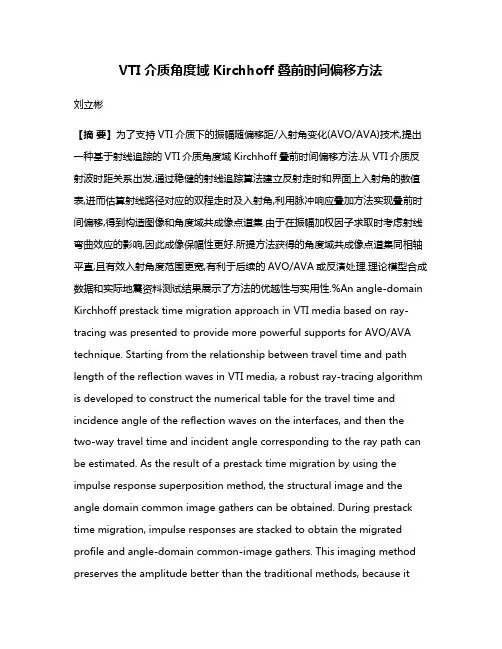

VTI介质角度域Kirchhoff叠前时间偏移方法刘立彬【摘要】为了支持VTI介质下的振幅随偏移距/入射角变化(AVO/AVA)技术,提出一种基于射线追踪的VTI介质角度域Kirchhoff叠前时间偏移方法.从VTI介质反射波时距关系出发,通过稳健的射线追踪算法建立反射走时和界面上入射角的数值表,进而估算射线路径对应的双程走时及入射角,利用脉冲响应叠加方法实现叠前时间偏移,得到构造图像和角度域共成像点道集.由于在振幅加权因子求取时考虑射线弯曲效应的影响,因此成像保幅性更好.所提方法获得的角度域共成像点道集同相轴平直,且有效入射角度范围更宽,有利于后续的AVO/AVA或反演处理.理论模型合成数据和实际地震资料测试结果展示了方法的优越性与实用性.%An angle-domain Kirchhoff prestack time migration approach in VTI media based on ray-tracing was presented to provide more powerful supports for AVO/AVA technique. Starting from the relationship between travel time and path length of the reflection waves in VTI media, a robust ray-tracing algorithm is developed to construct the numerical table for the travel time and incidence angle of the reflection waves on the interfaces, and then the two-way travel time and incident angle corresponding to the ray path can be estimated. As the result of a prestack time migration by using the impulse response superposition method, the structural image and the angle domain common image gathers can be obtained. During prestack time migration, impulse responses are stacked to obtain the migrated profile and angle-domain common-image gathers. This imaging method preserves the amplitude better than the traditional methods, because itincludes ray bending in the calculations of the weighting factor for amplitude preserving. The angle-domain common image gathers of this method have straight in-phase axis and a wide range of the effective incidence angle, which is beneficial to the subsequent AVO/AVA and inversion processing. The synthetic and real data tests demonstrate the validity of this approach.【期刊名称】《中国石油大学学报（自然科学版）》【年(卷),期】2012(036)005【总页数】5页(P51-55)【关键词】VTI介质;射线追踪;角度域成像;叠前时间偏移【作者】刘立彬【作者单位】中国科学院地质与地球物理研究所,北京100029;中国石化胜利油田分公司物探研究院,山东东营257022【正文语种】中文【中图分类】P631.4叠前时间偏移除了用于复杂构造成像，还为偏移速度分析（MVA）、振幅随偏移距或入射角变化（AVO/AVA）分析输出共成像点道集。

能把真振幅偏移的基本思想推广到多波多分量地震资料及各
Gardner, 1998 ）；另一种是全局方法介绍的是加权真振幅 偏移核的反演（ Wu, 1998 ）。为了计算合适的保幅叠前深 度偏移的权函数，Philippe等提出了地面道位置的几何研究。 由此把上述两种方法综合成3-D保幅叠前深度偏移方法。在 这种方法中，保幅偏移的权函数包含了振幅补偿和采集观测 系统补偿两大部分。对于采集观测系统补偿应该考虑道密度 和采集效应。把一特定的密度权函数因子直接包含在偏移核 中，这样就考虑了不规则采集的影响，由此能提高最终的保 幅成像结果。
幅反射。如果真振幅偏移的基本思想是通过带权的绕射叠
加偏移来实现，则相应的真振幅偏移被称为是Kirchhoff型 真振幅偏移。
真振幅偏移的基本思想: 真振幅偏移的基本概念和算法由20世纪80年代初期正式 提出。但其基本思想的形成可追溯到 20 世纪 60 年代。最初 Bortfeld的工作只局限在数值试验上。二十世纪80年代初， Bortfeld由产业界转入大学，开始对真振幅的基础进行系统
六、优化偏移孔径
下面给出了一利用一优化成像孔径的Kirchhoff型偏移方法。其算法如下， 首先把自动增益控制应用到各个共炮点道集上，然后用下述方法确定的一
优化孔径逐道偏移炮道集。优化偏移孔径的实现步骤如下：
1）用大于一预定门槛值的振幅拾取反射波至； 2）利用地震道上的局部倾斜叠加对拾取的波至计算入射角 3）从检波点向地下介质发射射线； 4）沿该射线路径寻找镜像反射点；
四、真振幅权函数 真振幅偏移公式与叠前深度偏移公式相似，但真振幅 核项与积分加权项不同。反射点M的成像积分式为：
u ( , t ) u ( M ) 1 d 2K DS ( , M ) | t D ( ; M ) 2 A t

三维叠前深度偏移流程### 3D Pre-Stack Depth Migration Workflow.3D Pre-Stack Depth Migration Workflow.Seismic imaging plays a crucial role in hydrocarbon exploration and reservoir characterization. Conventional seismic migration methods, such as Kirchhoff or beam migration, assume a constant velocity model and ignore the complex subsurface structures, which can lead to inaccurate subsurface images. Pre-stack depth migration (PSDM) is an advanced seismic imaging technique that addresses these limitations by incorporating the velocity information and accounting for the wave propagation in the subsurface. PSDM produces higher-resolution and more accurate images of the subsurface, which is essential for accurate interpretation and decision-making in exploration and production.The 3D pre-stack depth migration workflow typically involves the following steps:1. Data preprocessing: This step involves preparing the seismic data for migration by removing noise, correctingfor amplitude and phase distortions, and applying necessary corrections for elevation and geometry.2. Velocity model building: An accurate velocity model is crucial for successful PSDM. Velocity models can be derived from seismic data using techniques such as tomography or full-waveform inversion.3. Kirchhoff or beam migration: In this step, the seismic data is migrated using the Kirchhoff or beam migration algorithm, which accounts for the wave propagation in the subsurface.4. Post-migration processing: After migration, the seismic image is processed to further enhance the image quality and interpretability. This can include processes such as noise suppression, dip filtering, and amplitude balancing.3D叠前深度偏移流程。

（10）
三维叠前深度偏移
s( x , y , z ) s0 ( z ) s( x , y , z )
u ( x, y, z, ) u0 ( x, y, z, ) us ( x, y, z, )
u 0 ( x, y, z z, ) u ( x, y, z, w)e
iz


FTX T iS ( X T , zi )z u ( X T , zi )
（4.30）
三维叠前深度偏移
还有MRS-ELBF的广义屏算子、ELRF的广义屏算子 及基于Born/Rytov近似的联合广义屏算子。 模型试算
Marmousi模型相屏偏移剖面
三维叠前深度偏移
Marmousi模型ELBF法偏移剖面（dz=2m）
三维叠前深度偏移

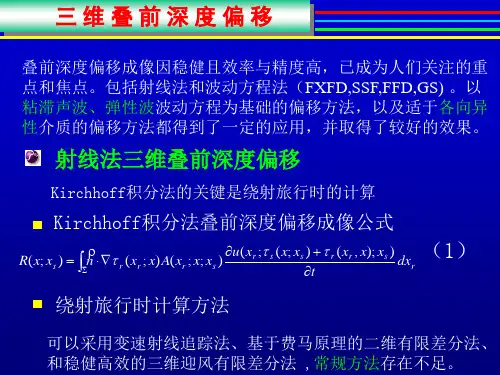

叠前深度偏移成像因稳健且效率与精度高，已成为人们关注的重 点和焦点。包括射线法和波动方程法（FXFD,SSF,FFD,GS) 。以 粘滞声波、弹性波波动方程为基础的偏移方法，以及适于各向异 性介质的偏移方法都得到了一定的应用，并取得了较好的效果。
