solidworks水泵蜗壳绘图步骤

solidworks泵盖建模
1.选择前视基准面，进入草绘界面。

画草图，注尺寸，拉伸9mm。

2．选步骤1特征的左端面作为草绘平面，画草图，拉伸7mm。

3．选步骤2特征的左端面作为草绘平面，画草图，拉伸3mm，作为退刀槽圆柱面。

4．选步骤3特征的左端面作为草绘平面，画草图，拉伸11mm，作为外螺纹圆柱面。

5．添加螺纹装饰线。

5．创建螺纹。

（1）选择步骤4特征的左端面作为草绘平面，利用转换实体引用将圆柱面的边线转换为草图实体(圆)。

（2）选择【插入】【曲线】【螺旋线/涡状线】菜单命令，选择【定义方式】为“螺距和圈数”，螺距1.5mm，圈数8，起始角度270，方向为顺时针，生成螺旋线，作为扫描路径。

（3）选择螺旋线及其起始点建立一个基准面，在其上画牙型草图作为扫描轮廓。

（4）扫描切除，生成螺纹。

6．以螺纹实体左端面为草绘平面，画圆。

拉伸切除11mm。

8．选择零件右端面作为草绘平面，绘制草图圆，完全贯穿切除拉伸生成轴孔。

9．选择零件右端面作为草绘平面，绘制草图圆，切除拉伸生成上轴孔。

10．选择零件环形平面作为草绘平面，利用异型孔创建螺钉连接孔。

11.圆周阵列3个连接孔。

12.建立镜像基准面2，利用【插入】【参考几何体】【基准面】，选择【等距距离】方式，选择上视基准面，距离14.38mm。

然后镜像上面的3个孔。

13.添加圆角。

边界操作
1.使用边界操作， 连接8、9断面
放样操作
1.使用转化实体引用命 令，引用一段模型线， 画出引导线。 2.在第8断面上绘制出 图示草图，草图是与引 导线重合的 3.放样（如图）
倒圆角
等距曲面
1.如图：等距出 泵体的部分内流 道面，使图示选 中面形成一个曲 面
实体删除
1.删除泵体的内 流道实体
完善泵体 以上操作仅供参考，绘制 先后次序可以根据个人习 惯调整。
以上仅为本人初次建模尝 试画法，不足之处请指正， 欢迎交流 leezhijs@。
放样操作
1.再次使用8个草 图和模型图，进 行放样。形成泵 体外壳面
曲面旋转
1.按照尺寸绘制 出草图 2曲面旋转
曲面剪裁
1.以刚旋转出的 曲面为剪裁工具， 去除图示紫色曲 面
曲面剪裁
1.以等距出的曲面为剪裁 工具，对旋转出的曲面进 行剪裁（去除紫色部分）
曲面缝合
1.将图示曲面缝合成一个 曲面
泵体绘制简介
草图绘制
1.依次建立基准面 2.依次建立8个草图（如图）
模型图绘制
1.依据8个草图， 建立模型图 2.然后依据模型图， 分别建立9，10断 面 模型图是经草图的 须进行添加关系
放样操作
1.依据8个草图， 以一段模型线为引 导线，放样内流道 面
放样操作
模型线是经过9， 10断面的
1.分别在9，10断 面的基准面上绘制 9，10断面。 2.以一段模型线为 引导线，放样。
放样（薄壁） 放样（薄壁）
，另 一个方向给出少许厚度）。
放样操作
1.使用转化实体引用，画 出（图示）草图74。使用 等距实体命令画出引导线。 2.进行放样
扫描操作

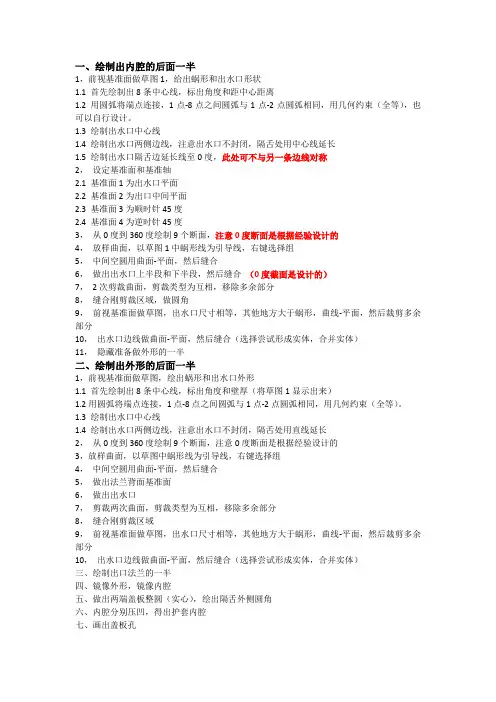

一、绘制出内腔的后面一半1，前视基准面做草图1，给出蜗形和出水口形状1.1 首先绘制出8条中心线，标出角度和距中心距离1.2 用圆弧将端点连接，1点-8点之间圆弧与1点-2点圆弧相同，用几何约束（全等），也可以自行设计。

1.3 绘制出水口中心线1.4 绘制出水口两侧边线，注意出水口不封闭，隔舌处用中心线延长1.5 绘制出水口隔舌边延长线至0度，此处可不与另一条边线对称2，设定基准面和基准轴2.1 基准面1为出水口平面2.2 基准面2为出口中间平面2.3 基准面3为顺时针45度2.4 基准面4为逆时针45度3，从0度到360度绘制9个断面，注意0度断面是根据经验设计的4，放样曲面，以草图1中蜗形线为引导线，右键选择组5，中间空圆用曲面-平面，然后缝合6，做出出水口上半段和下半段，然后缝合（0度截面是设计的）7，2次剪裁曲面，剪裁类型为互相，移除多余部分8，缝合刚剪裁区域，做圆角9，前视基准面做草图，出水口尺寸相等，其他地方大于蜗形，曲线-平面，然后裁剪多余部分10，出水口边线做曲面-平面，然后缝合（选择尝试形成实体，合并实体）11，隐藏准备做外形的一半二、绘制出外形的后面一半1，前视基准面做草图，绘出蜗形和出水口外形1.1 首先绘制出8条中心线，标出角度和壁厚（将草图1显示出来）1.2用圆弧将端点连接，1点-8点之间圆弧与1点-2点圆弧相同，用几何约束（全等）。

1.3 绘制出水口中心线1.4 绘制出水口两侧边线，注意出水口不封闭，隔舌处用直线延长2，从0度到360度绘制9个断面，注意0度断面是根据经验设计的3，放样曲面，以草图中蜗形线为引导线，右键选择组4，中间空圆用曲面-平面，然后缝合5，做出法兰背面基准面6，做出出水口7，剪裁两次曲面，剪裁类型为互相，移除多余部分8，缝合刚剪裁区域9，前视基准面做草图，出水口尺寸相等，其他地方大于蜗形，曲线-平面，然后裁剪多余部分10，出水口边线做曲面-平面，然后缝合（选择尝试形成实体，合并实体）三、绘制出口法兰的一半四、镜像外形，镜像内腔五、做出两端盖板整圆（实心），绘出隔舌外侧圆角六、内腔分别压凹，得出护套内腔七、画出盖板孔八、实体删除，内腔实体。

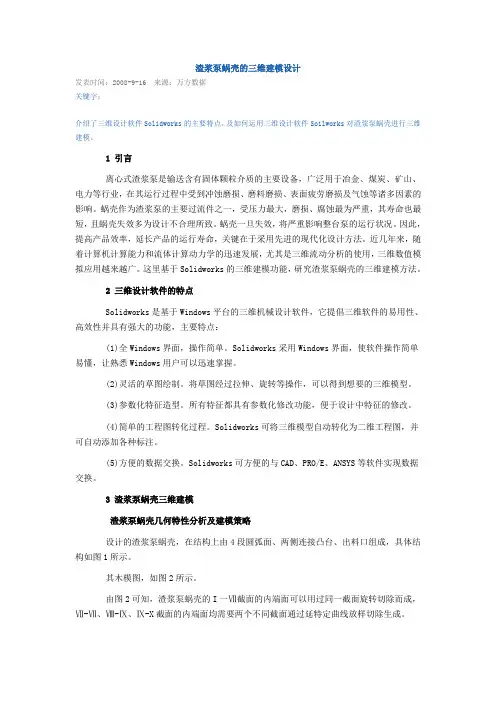

渣浆泵蜗壳的三维建模设计发表时间：2008-9-16 来源：万方数据关键字：介绍了三维设计软件Solidworks的主要特点，及如何运用三维设计软件Soilworks对渣浆泵蜗壳进行三维建模。

1 引言离心式渣浆泵是输送含有固体颗粒介质的主要设备，广泛用于冶金、煤炭、矿山、电力等行业，在其运行过程中受到冲蚀磨损、磨料磨损、表面疲劳磨损及气蚀等诸多因素的影响。

蜗壳作为渣浆泵的主要过流件之一，受压力最大，磨损、腐蚀最为严重，其寿命也最短，且蜗壳失效多为设计不合理所致。

蜗壳一旦失效，将严重影响整台泵的运行状况。

因此，提高产品效率，延长产品的运行寿命，关键在于采用先进的现代化设计方法。

近几年来，随着计算机计算能力和流体计算动力学的迅速发展，尤其是三维流动分析的使用，三维数值模拟应用越来越广。

这里基于Solidworks的三维建模功能，研究渣浆泵蜗壳的三维建模方法。

2 三维设计软件的特点Solidworks是基于Windows平台的三维机械设计软件，它提倡三维软件的易用性、高效性并具有强大的功能，主要特点：(1)全Windows界面，操作简单。

Solidworks采用Windows界面，使软件操作简单易懂，让熟悉Windows用户可以迅速掌握。

(2)灵活的草图绘制。

将草图经过拉伸、旋转等操作，可以得到想要的三维模型。

(3)参数化特征造型。

所有特征都具有参数化修改功能，便于设计中特征的修改。

(4)简单的工程图转化过程。

Solidworks可将三维模型自动转化为二维工程图，并可自动添加各种标注。

(5)方便的数据交换。

Solidworks可方便的与CAD、PRO/E、ANSYS等软件实现数据交换。

3 渣浆泵蜗壳三维建模渣浆泵蜗壳几何特性分析及建模策略设计的渣浆泵蜗壳，在结构上由4段圆弧面、两侧连接凸台、出料口组成，具体结构如图1所示。

其木模图，如图2所示。

由图2可知，渣浆泵蜗壳的I一Ⅶ截面的内端面可以用过同一截面旋转切除而成，Ⅶ-Ⅶ、Ⅷ-Ⅸ、Ⅸ-X截面的内端面均需要两个不同截面通过延特定曲线放样切除生成。
