L波段探空雷达常见故障与维修

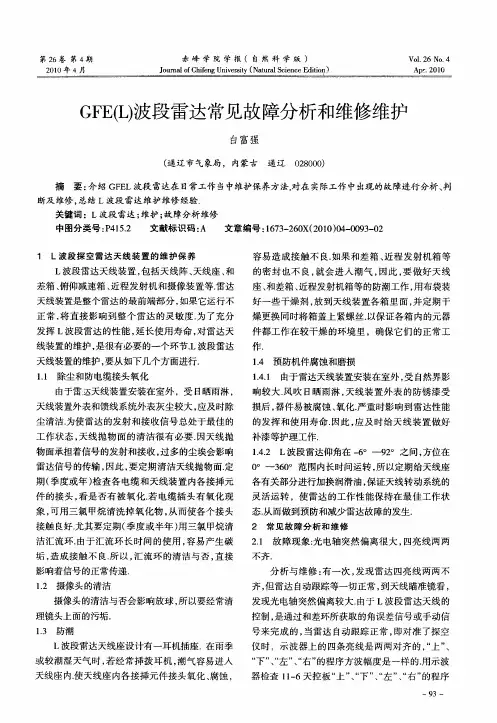

第２６卷第４期　２０１０年４月　赤峰学院学报（自然科学版）　Ｊｏｕｒｎａｌ　ｏｆ　Ｃｈｉｆｅｎｇ　Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ）　Ｖｏ１．２６　Ｎｏ．４　Ａｐｔ．２０１０　ＧＦＥ（Ｌ）波段雷达常见故障分析和维修维护　白富强　（通辽市气象局，内蒙古通辽０２８０００）　摘要：介绍ＧＦＥＬ波段雷达在日常工作当中维护保养方法，对在实际工作中出现的故障进行分析、判　断及维修，总结Ｌ波段雷达维护维修经验．　关键词：Ｌ波段雷达；维护；故障分析维修　中图分类号：Ｐ４１５．２　文献标识码：Ａ　文章编号：１６７３—２６０Ｘ（２Ｏｌ０）ｏ４—００９３—０２　１　Ｌ波段探空雷达天线装置的维护保养　Ｌ波段雷达天线装置，包括天线阵、天线座、和　差箱、俯仰减速箱、近程发射机和摄像装置等．雷达　天线装置是整个雷达的最前端部分，如果它运行不　正常，将直接影响到整个雷达的灵敏度．为了充分　发挥Ｌ波段雷达的性能，延长使用寿命，对雷达天　线装置的维护，是很有必要的一个环节．Ｌ波段雷达　天线装置的维护，要从如下几个方面进行．　１．１除尘和防电缆接头氧化　由于雷．　天线装置安装在室外，受日晒雨淋，　天线装置外表和馈线系统外表灰尘较大，应及时除　尘清洁．为使雷达的发射和接收信号总处于最佳的　工作状态，天线抛物面的清洁很有必要．因天线抛　物面承担着信号的发射和接收，过多的尘埃会影响　雷达信号的传输，因此，要定期清洁天线抛物面．定　期（季度或年）检查各电缆和天线装置内各接摔元　件的接头，看是否有被氧化．若电缆插头有氧化现　象，可用三氯甲烷清洗掉氧化物，从而使各个接头　接触良好．尤其要定期（季度或半年）用三氯甲烷清　洁汇流环．由于汇流环长时间的使用，容易产生碳　垢，造成接触不良．所以，汇流环的清洁与否，直接　影响着信号的正常传递．　１．２摄像头的清洁　摄像头的清洁与否会影响放球，所以要经常清　理镜头上面的污垢．　１＿３　防潮　Ｌ波段雷达天线座设计有一耳机插座．在雨季　或较潮湿天气时，若经常挥拨耳机，潮气容易进人　天线座内．使天线座内各接择元件接头氧化、腐蚀，　容易造成接触不良．如果和差箱、近程发射机箱等　的密封也不良，就会进入潮气，因此，要做好天线　座、和差箱、近程发射机箱等的防潮工作，用布袋装　好一些干燥剂，放到天线装置各箱里面，并定期干　燥更换同时将箱盖上紧螺丝．以保证各箱内的元器　件都工作在较干燥的环境里，确保它们的正常工　作．　１．４预防机件腐蚀和磨损　１．４．１由于雷达天线装置安装在室外，受自然界影　响较大．风吹日晒雨淋，天线装置外表的防锈漆受　损后，器件易被腐蚀、氧化．严重时影响到雷达性能　的发挥和使用寿命．因此，应及时给天线装置做好　补漆等护理工作．　１．４．２　Ｌ波段雷达仰角在一６。一９２。之间，方位在　０。一３６０。范围内长时间运转，所以定期给天线座　各有关部分进行加换润滑油，保证天线转动系统的　灵活运转，使雷达的工作性能保持在最佳工作状　态．从而做到预防和减少雷达故障的发生．　２常见故障分析和维修　２．１故障现象：光电轴突然偏离很大，四亮线两两　不齐．　分析与维修：有一次，发现雷达四亮线两两不　齐，但雷达自动跟踪等一切正常，到天线瞄准镜看，　发现光电轴突然偏离较大．由于Ｌ波段雷达天线的　控制，是通过和差环所获取的角误差信号或手动信　号来完成的，当雷达自动跟踪正常，即对准了探空　仪时，示波器上的四条亮线是两两对齐的，“上”、　“下”、“左”、“右”的程序方波幅度是一样的．用示波　器检查ｌ１—６天控板“上”、“下”、“

２０１　１年第６期　内蒙古气象　８５　

文章编号：１００５—８６５６（２０１１）０６—００８５—０２　

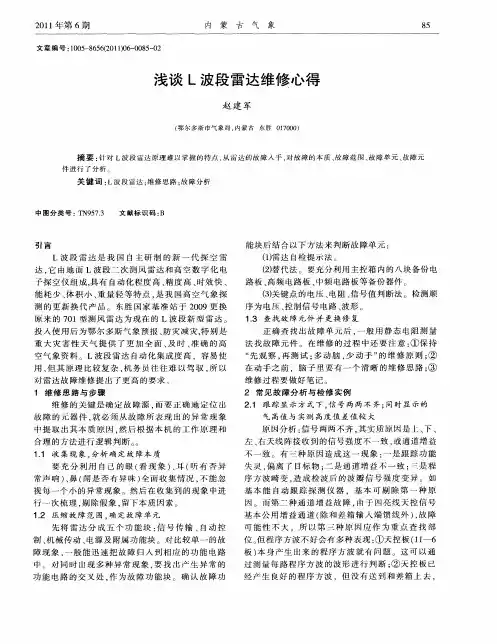

浅谈Ｌ波段雷达维修心得　

赵建军　

（鄂尔多斯市气象局，内蒙古东胜Ｏｌ７０００）　

摘要：针对Ｌ波段省达原理难以掌握的特点，从雷达的故障人手，对故障的本质、故障范嗣、故障单元、故障元　件进行了分析。　

关键词：Ｉ　波段雷达；维修思路；故障分析　

中图分类号：ＴＮ９５７．３　文献标识码：Ｂ　

弓ｌ言　Ｌ波段雷达是我国自主研制的新一代探空雷　

达，它由地面Ｌ波段二次测风雷达和高空数字化电　

子探空仪组成，具有自动化程度高、精度高、时效快、　

能耗少、体积小、重量轻等特点，是我国高空气象探　测的更新换代产品　东胜围家基准站于２００９更换　

原来的７０１型测风雷达为现在的Ｌ波段新型雷达。　

投入使用后为鄂尔多斯气象预报、防灾减灾，特别是　重大灾害性天气提供了更加全面、及时、准确的高　

空气象资料。Ｌ波段雷达自动化集成度高，容易使　

用，但其原理比较复杂，机务员往往难以驾驭，所以　

对雷达故障维修提出了更高的要求。　１维修思路与步骤　

维修的关键是确定故障源，丽要正确地定位出　故障的元器件，就必须从故障所表现出的异常现象　

中提取出其本质原　。然后根据本机的工作原理和　合理的方法进行逻辑判断。。　

１．１收集现象，分析确定故障本质　

要充分利用自己的眼（看现象）、耳（听有否异　常声响）、鼻（闻是否有异昧）全面收集情况，不能忽　

视每一个小的异常现象。然后在收集到的现象中进　

行～　次梳理，剔除假象，留１　本质冈素。　

１。２压缩故障范围．确定故障单元　先将雷达分成五个功能块：信号传输、自动控　

制、机械传动、电源及附属功能块。对比较单一的故　

障现象，一般能迅速把故障归入到相应的功能电路　

中。ｘ寸同时出现多种异常现象，要找出产生异常的　功能电路的交叉处．作为故障功能块。确认故障功　能块后结合以下方法来判断故障单元：　

（１）雷达自检提示法。　

（２）替代法。要充分利用主控箱内的八块备份电　路板、高频电路板、中频电路板等备份器件。　

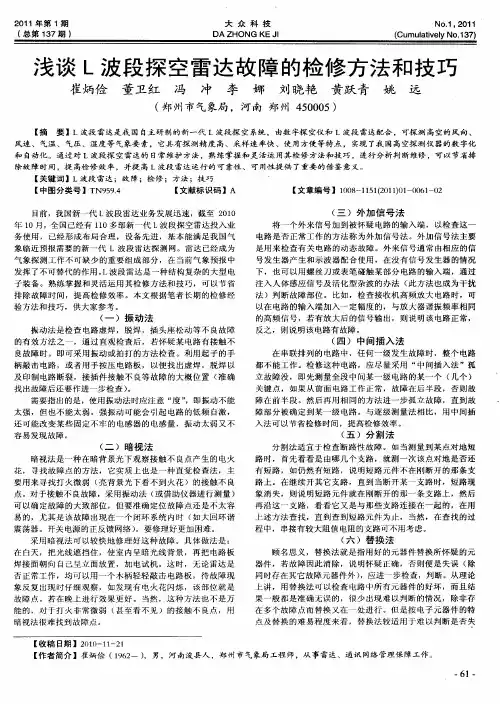

２０１１年第１期　（总第１３７期）　大众科技　ＤＡＺＨｏＮＧ　ＫＥ　Ｊ　Ｎｏ．１，２０１１　（Ｃｕｍｕｌａｔｉｖｅｌｙ　Ｎｏ．１　３７）　浅谈Ｌ波段探空雷达故障的检修方法和技巧　崔炳俭董卫红　冯　冲　李　娜　刘晓艳黄跃青姚远　（郑州市气象局，河南郑州４５０００５）　【摘要】Ｌ波段雷达是我国自主研制的新一代Ｌ波段探空系统，由数字探空仪和Ｌ波段雷达配合，可探测高空的风向、　风速、气温、气压、湿度等气象要素，它具有探测精度高、采样速率快、使用方便等特点，实现了我国高空探测仪器的数字化　和自动化。通过对Ｌ波段探空雷达的日常维护方法，熟练掌握和灵活运用其检修方法和技巧，进行分析判断维修，可以节省排　除故障时间，提高检修效率，并提高Ｌ波段雷达运行的可靠性、可用性提供了重要的借鉴意义。　【关键词】Ｌ波段雷达；故障；检修；方法；技巧　【中图分类号】ＴＮ９５９．４　ｔ文献标识码】Ａ　【文章编号】１００８－１１５１（２０１１）０１—００６１—０２　目前，我国新一代Ｌ波段雷达业务发展迅速，截至２０１０　年１０月，全国已经有１１０多部新一代Ｌ波段探空雷达投入业　务使用，已经形成布局合理，设备先进，基本能满足我国气　象临近预报需要的新一代Ｌ波段雷达探测网。雷达已经成为　气象探测工作不可缺少的重要组成部分，在当前气象预报中　发挥了不可替代的作用。Ｌ波段雷达是一种结构复杂的大型电　子装备。熟练掌握和灵活运用其检修方法和技巧，可以节省　排除故障时间，提高检修效率。本文根据笔者长期的检修经　验方法和技巧，供大家参考。　（一）振动法　振动法是检查电路虚焊，脱焊，插头座松动等不良故障　的有效方法之一，通过直观检查后，若怀疑某电路有接触不　良故障时。即可采用振动或拍打的方法检查。利用起子的手　柄敲击电路，或者用手按压电路板，以便找出虚焊，脱焊以　及印制电路断裂，接插件接触不良等故障的大概位置（准确　找出故障后还要作进一步检查）。　’　需要指出的是，使用振动法时应注意“度”，即振动不能　太强，但也不能太弱。强振动可能会引起电路的低频自激，　还可能改变某些固定不牢的电感器的电感量，振动太弱又不　容易发现故障。　（二）暗视法　暗视法是一种在暗背景光下观察接触不良点产生的电火　花，寻找故障点的方法，它实质上也是一种直觉检查法，主　要用来寻找打火微弱（亮背景光下看不到火花）的接触不良　点。对于接触不良故障，采用振动法（或借助仪器进行测量）　可以确定故障的大致部位，但要准确定位故障点还是不太容　易的，尤其是该故障出现在一个闭环系统内时（如大回环谐　震荡器。开关电源的正反馈网络），要修理好更加困难。　采用暗视法可以较快地修理好这种故障。具体做法是：　在白天，把光线遮挡住，使室内呈暗光线背景，再把电路板　焊接面朝向自己呈立面放置，加电试机。这时，无论雷达是　否正常工作，均可以用一个木柄轻轻敲击电路板，待故障现　象反复出现时仔细观察，如发现有电火花闪烁，该部位就是　故障点。若在晚上进行效果更好。当然，这种方法也不是万　能的，对于打火非常微弱（甚至看不见）的接触不良点，用　暗视法很难找到故障点。　（三）外加信号法　将一个外来信号加到被怀疑电路的输入端，以检查这一　电路是否正常工作的方法称为外加信号法。外加信号法主要　是用来检查有关电路的动态故障。外来信号通常由相应的信　号发生器产生和示波器配合使用，在没有信号发生器的情况　下，也可以用螺丝刀或表笔碰触某部分电路的输入端，通过　注入人体感应信号及活化型杂波的办法（此方法也成为干扰　法）判断故障部位。比如，检查接收机高频放大电路时，可　以在电路的输入端加入一定幅度的，与放大器谐振频率相同　的高频信号，若有放大后的信号输出，则说明该电路正常，　反之，则说明该电路有故障。　（四）中间插入法　在串联排列的电路中，任何一级发生故障时，整个电路　都不能工作。检修这种电路，应尽量采用“中间插入法”孤　立故障没，即先测量全段中问某一级电路的某一个（几个）　关键点，如果从前面电路工作正常，故障在后半段，否则故　障在前半段。然后再用相同的方法进一步孤立故障，直到故　障部分被确定到某一级电路。与逐级测量法相比，用中间插　入法可以节省检修时间，提高检修效率。　（五）分割法　分割法适宜于检查断路性故障。如当测量到某点对地短　路时，首先看看是由哪几个支路，就测一次该点对地是否还　有短路，如仍然有短路，说明短路元件不在刚断开的那条支　路上。在继续开其它支路，直到当断开某一支路时，短路现　象消失，则说明短路元件就在刚断开的那一条支路上，然后　再沿这一支路，看看它又是与那些支路连接在一起的，在用　上述方法查找，直到查到短路元件为止，当然，在查找的过　程中，串接有较大阻值电阻的支路可不用考虑。　（六）替换法　顾名思义，替换法就是指用好的元器件替换所怀疑的元　器件，若故障因此消除，说明怀疑正确，否则便是失误（除　同时存在其它故障元器件外），应进一步检查，判断。从理论　上讲，用替换法可以检查电路中所有元器件的好坏，而且结　果一般都是准确无误的，很少出现难以判断的情况，除非存　在多个故障点而替换又在一处进行。但是按电子元器件的特　点及替换的难易程度来看，替换法较适用于难以判断是否失　【收稿日期】２０１０—１１—２１　【作者简介】崔炳俭（１９６２一），男，河南浚县人，郑州Ｉ市气象局工程师，从事雷达、通讯网络管理保障工作。　一

L波段雷达维护维修心得

摘要 本文介绍了清远气象局L波段雷达工作过程中进行维护维修的一些简单检查方法、技巧和经验，易发生的一些小故障的现象、分析、处理方法等一些问题进行全面总结，为以后工作提供经验，供其它台站交流。

关键词 简单检查方法；雷达工作状态判断；常见故障现象

清远气象局是1956年11月10日成立的清远气候站。现内设办公室、业务科、行政执法办公室三个职能科室，下设清远市气象台、清远市防雷中心、清远市气象局财务核算中心、清远市气象科技信息服务中心、清远国家气象观测站、清远市防雷设施检测所清新分所六个直属单位，辖佛冈县、英德市、阳山县、连州市、连南瑶族自治县、连山壮族瑶族自治县六个县级气象局。实行由部门和地方双重领导，以上级部门领导为主的管理体制。

L波段雷达目前在全国许多台站已正式运行，由于厂家受到地域及人员等各方面的限制等原因，无法对L波段雷达实行实时保障，所以台站的维修能力就是保障L波段雷达系统能否正常运转的最中坚力量，但相应配套设备却没有配备，给维修人员进行日常维护带来很大困难，特别是对雷达灵敏度、发射机功率的检查无法进行，同时国家局和厂家对台站维修的级别规定的较低，仅限于能判断主控箱各块电路板是否故障和大的机械部位或各独立部位工作是否正常。由于雷达本身高新技术含量较高，使用的元器件大都集成化程度很高，分立元件很少，且很多模块技术含量高，工作环境要求较高，价格昂贵，厂家也强调严禁对集成电路、模块动用电烙铁，避免损坏集成电路、模块，将小故障演变成大故障。现将我在L波段雷达维护维修过程中积累的一些经验做如下总结：

1 雷达灵敏度和发射机功率的简单检查方法

在新雷达架设后，雷达各项性能指标完好，并且通过验收合格后可立即进行，将天线对准2公里外固定目标物，正常开机并开高压。打开放球软件，将增益放在手动，调整增益至149dB保持不变，观察示波器上茅草（噪声）幅度和磁控管电流表电流大小，茅草（噪声）幅度在增益149 dB时，应有5.2格，磁控管电流表指示应为2.5mA）记下该值作为标准值。在以后的日常检查中，保持增益149db，如果茅草（噪声）幅度或磁控管电流表指示明显低于该标准值，说明雷达灵敏度降低或发射机功率降低，这时可做相应调整与检查。
