L波段高空气象探测雷达常见问题与解决方案

L波段雷达常见故障维修技巧

潘志平;梁雪莲;许兵甲

【摘 要】L波段雷达是实现高空气象探测的重要手段,它为我国的气象事业提供了更好的实现手段。本文从放球过程中的仰角驱动器以及方位问题,放球过程中短时间内告警灯频亮,方位角显示数据不稳定,方位角度只是不正常以及小发射机出现自激信号这五个常见故障出发,并提出了相应的维修办法,也阐述了对机器定时的清洁工作以及检查维修的重要性。

【期刊名称】《科技风》

【年(卷),期】2012(000)003

【总页数】1页(P113-113)

【关键词】L波段雷达;方位;故障;清洁;维修

【作 者】潘志平;梁雪莲;许兵甲

【作者单位】广东省清远市气象局,广东清远511518;广东省清远市气象局,广东清远511518;广东省清远市气象局,广东清远511518

【正文语种】中 文

【中图分类】TN959.4

实现高空气象探测，离不开高空探测雷达的运行。而L波段雷达的运用，是现阶段我国实现高空探测系统的重要投资项目，是我国实现高空气象探测的关键组成部分。其由高空数字化探空仪以及地面部分L波段二次测风雷达二部分组成。广东省清远市L波段雷达自2010年4月1日投入使用以来，其为广东省气象天气预报，抗灾防灾以及对重大灾害天气提供了更为详实，科学以及全面的高空气象数据。为了保证雷达性能的最大发挥，即使进行维护和保修是必要的，我们将以L波段雷达实际操作中的常见故障为例，来分析其相对应的维修技巧。

1）打开盖板，仔细观察方位驱动器的显示情况，存在的问题一般情况下是26号报警。其原因在于处于同一天线座的方位驱动电机以及发射机，二者之间存在干扰，如果采用的信号屏蔽系统不好，发射机的强信号会干扰到方位驱动机的工作，使其电机内部的编码器运行受到影响，方位驱动机将显示过速警告，从而导致天线方位不转动，其驱动机“A报警”显示红灯信号，而“A准备好”没有显示，灯不亮。这一问题的解决方案如下：要解决此故障实际上就是解决信号的屏蔽问题，从实际操作来说，即是重新包裹方位驱动机及其插头，而且将其内2根电缆线都放入屏蔽罩里，以此达到最好的屏蔽效果。2）打开盖板，仔细观察仰角驱动器的显示器，如果显示的是22号告警，则是编码器出现了故障；如果显示的是16号告警，一般情况下，是由于力矩过紧；如果显示的是14号告警，一般情况下，是由于电机损害或UVW出现短路。其3解决问题的方法如下：第一，22号告警，则检查编码器的连线是否通畅，一般情况下，编码器出问题是因为汇流环不干净或编码器插头接触不良导致，实际操作即是卸下刷架，采用大于95%的浓度的酒精来清洗汇流环以及刷架，清理干净；第二，16号告警，则检查驱动齿轮箱，如果其内部已经损坏，就应返厂维修；14号告警，即仔细检查相关电路，或者更换电机。

第４卷　增刊　２０１０年８月　沙漠与绿洲气象　Ｄ。。。。ｅ。。。。ｓ。。。ｅ。。。ｒ。　ｔ’　。。’ａ’。。ｎ。。。。ｄ。。。。。。Ｏ。。。。ａ。。。。ｓ。。。ｉ。。ｓ。。。。。Ｍ。‘。。。ｅ　。。。ｔ。。ｅ　’ｏ。。’。ｒ。。ｏ。。。ｌ。。。ｏ。。。ｇ—ｙ—　

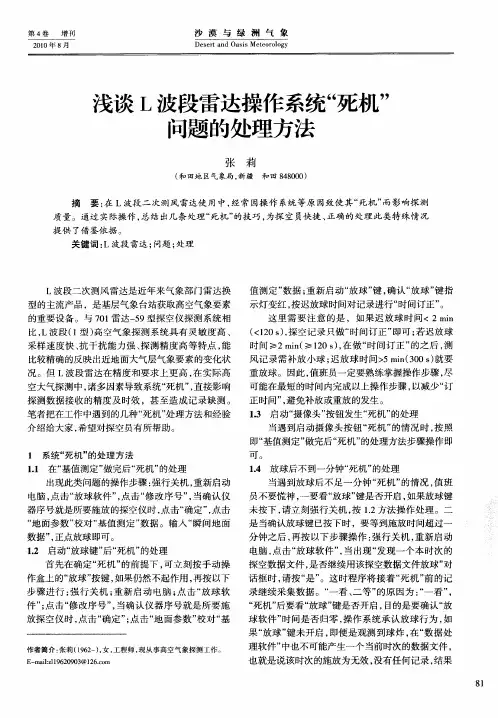

浅谈Ｌ波段雷达操作系统“死机”　问题的处理方法　张莉　（和田地区气象局，新疆和田８４８０００）　摘要：在Ｌ波段二次测风雷达使用中，经常因操作系统等原因致使其“死机”而影响探测　质量。通过实际操作，总结出几条处理“死机”的技巧，为探空员快捷、正确的处理此类特殊情况　提供了借鉴依据。　关键词：Ｌ波段雷达；问题；处理　Ｌ波段二次测风雷达是近年来气象部门雷达换　型的主流产品，是基层气象台站获取高空气象要素　的重要设备。与７０１雷达一５９型探空仪探测系统相　比，Ｌ波段（１型）高空气象探测系统具有灵敏度高、　采样速度快、抗干扰能力强、探测精度高等特点，能　比较精确的反映出近地面大气层气象要素的变化状　况。但Ｌ波段雷达在精度和要求上更高，在实际高　空大气探测中，诸多因素导致系统“死机”，直接影响　探测数据接收的精度及时效，甚至造成记录缺测。　笔者把在工作中遇到的几种“死机”处理方法和经验　介绍给大家，希望对探空员有所帮助。　１　系统“死机”的处理方法　１．１在“基值测定”做完后“死机”的处理　出现此类问题的操作步骤：强行关机，重新启动　电脑，点击“放球软件”，点击“修改序号”，当确认仪　器序号就是所要施放的探空仪时，点击“确定”，点击　“地面参数”校对“基值测定”数据。输人“瞬间地面　数据”，正点放球即可。　１．２启动“放球键”后“死机”的处理　首先在确定“死机”的前提下，可立刻按手动操　作盒上的“放球”按键，如果仍然不起作用，再按以下　步骤进行：强行关机；重新启动电脑；点击“放球软　件”；点击“修改序号”，当确认仪器序号就是所要施　放探空仪时，点击“确定”；点击“地面参数”校对“基　作者简介：张莉（１９６２一），女，工程师，现从事高空气象探测工作。　Ｅ—ｍａｉｌ：ｚｌ１９６２０９０３＠１２６．ｔｏｍ　值测定”数据；重新启动“放球”键，确认“放球”键指　示灯变红，按迟放球时间对记录进行“时间订正”。　这里需要注意的是，如果迟放球时间＜２　ｍｉｎ　（＜１２０　ｓ），探空记录只做“时间订正”即可；若迟放球　时间≥２　ｍｉｎ（≥１２０　ｓ），在做“时间订正”的之后，测　风记录需补放小球；迟放球时间＞５　ｍｉｎ（３００　ｓ）就要　重放球。因此，值班员一定要熟练掌握操作步骤，尽　可能在最短的时问内完成以上操作步骤，以减少“订　正时间”，避免补放或重放的发生。　１．３启动“摄像头”按钮发生“死机”的处理　当遇到启动摄像头按钮“死机”的情况时，按照　即“基值测定”做完后“死机”的处理方法步骤操作即　可。　１．４放球后不到一分钟“死机”的处理　当遇到放球后不足一分钟“死机”的情况，值班　员不要慌神，一要看“放球”键是否开启，如果放球键　未按下，请立刻强行关机，按１．２方法操作处理。二　是当确认放球键已按下时，要等到施放时间超过一　分钟之后，再按以下步骤操作：强行关机，重新启动　电脑，点击“放球软件”，当出现“发现一个本时次的　探空数据文件，是否继续用该探空数据文件放球”对　话框时，请按“是”。这时程序将接着“死机”前的记　录继续采集数据。“一看、二等”的原因为：“一看”，　“死机”后要看“放球”键是否开启，目的是要确认“放　球软件”时间是否归零，操作系统承认放球行为，如　果“放球”键未开启，即便是观测到球炸，在“数据处　理软件”中也不可能产生一个当前时次的数据文件，　也就是说该时次的施放为无效，没有任何记录，结果　

第３２卷第２期　２０１０年６月　气象研究与应用　ＯＵＲＮＡＬ　ＯＦ　ＭＥ　ＩＥＯＲ０Ｌ０ＧＩＣＡＬ　ＲＥＳＥＡＲＣＨ　ＡＮＤ　ＡＰＰＵＣＡ－Ｉ＇ＩＯＮ　Ｖｏ１．３２　Ｎｏ．２　Ｊｕｎ．２ＯｌＯ　

文章编号：１６７３—８４１１（２０１０）０２－００４１—０３　

Ｌ波段探空数据接收机的常见问题和使用技巧　

韦振华　，韦丽英　，黎洁波　

（１．河池市气象局，广西河池５４７０００；２．百色市气象局，广西百色５３３０００；３．南宁市气象局，广西南宁５３００２２）　

摘要：就使用ＧＴＣ２型Ｌ波段探空数据接收机过程中出现的几个常见问题进行阐述和分析，提出了解决问题的办法，　以及在应急状态下接收机的使用技巧。　关键词：探空数据；接收机；技巧　中图分类号：Ｐ４１　文献标识码：Ａ　

Ｃｏｍｍｏｎ　Ｐｒｏｂｌｅｍ　ａｎｄ　Ａｐｐｌｉｃａｔｉｏｎ　Ｓｋｉｌｌｓ　ｏｆ　Ｌ－ｂａｎｄ　Ｓｏｕｎｄｉｎｇ　

Ｄａｔａ　Ｒｅｃｅｉｖｅｒ　

Ｗｅｉ　Ｚｈｅｎｈｕａ　，Ｗｅｉ　Ｌｉｙｉｎｇｚ，Ｌｉ　ｊｉｅｂｏ　

（１．Ｈｅｃｈｉ　Ｍｅｔｅｏｒｏｌｏｇｉｃａｌ　ｂｕｒｅａｕ，Ｈｅｃｈｉ　Ｇｕａｎｇｘｉ　５４７０００；２．Ｂａｉｓｅ　Ｍｅｔｅｏｒｏｌｏｇｉｃａｌ　ｂｕｒｅａｕ，Ｂａｉｓｅ　Ｇｕａｎｇｘｉ　５３３００；３．Ｎａｎｎｉｎｇ　Ｍｅｔｅｏｒｏｌｏｇｉｃａｌ　ｂｕｒｅａｕ，Ｎａｎｉｎｇ　Ｇｕａｎｇｘｉ　５３００２２）　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ａｎａｌｙｚｅｄ　ａｎｄ　ｉｌｌｕｓｔｒａｔｅｄ　ｓｏｍｅ　ｃｏｍｍｏｎ　ｐｒｏｂｌｅｍｓ　ｉｎ　ｔｈｅ　ｏｐｅｒａｔｉｏｎ　ｏｆ　Ｌ－ｂａｎｄ　ＧＴＣ２　

ｓｏｕｎｄｉｎｇ　ｄａｔａ　ｒｅｃｅｉｖｅｒ　ｔｏ　ｐｒｏｐｏｓｅ　ｔｈｅ　ｓｏｌｕｔｉｏｎ　ａｎｄ　ａｐｐｌｉｃａｔｉｏｎ　ｓｋｉｌｌｓ　ｏｆ　ｒｅｃｅｉｖｅｒ　ｕｎｄｅｒ　ｔｈｅ　ｅｍｅｒｇｅｎｃｙ．　Ｋｅｙｗｏｒｄｓ：ｓｏｕｎｄｉｎｇ　ｄａｔａ，ｒｅｃｅｉｖｅｒ，ｓｋｉｌｌｓ　

２０１３年第２期　第３７卷　贵州气象　Ｊｏｕｒｎａｌ　Ｏｆ　Ｇｕｉｚｈｏｕ　Ｍｅｔｅｏｒｏｌｏｇｙ　ＶｏＬ　３７　ＮＯ．２　

文章编号：１００３—６５９８（２０１３）０２—００４０—０３　

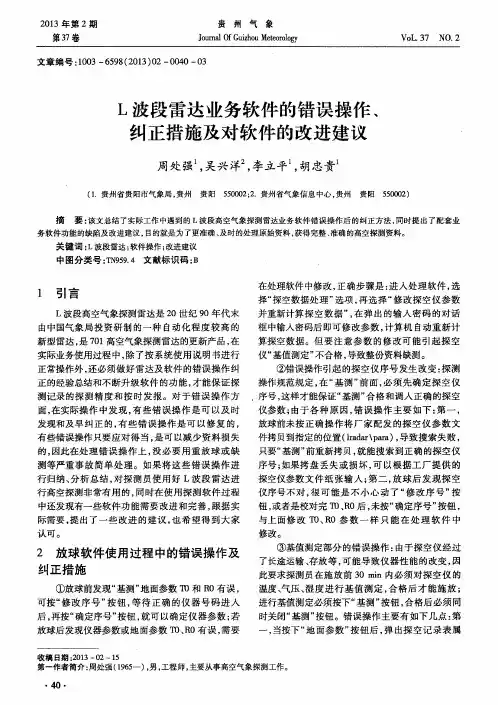

Ｌ波段雷达业务软件的错误操作、　

纠正措施及对软件的改进建议　

周处强　，吴兴洋２，李立平　，胡忠贵　

（１．贵州省贵阳市气象局，贵州贵阳５５０００２；２．贵州省气象信息中心，贵州贵阳５５０００２）　

摘　要：该文总结了实际工作中遇到的Ｌ波段高空气象探测雷达业务软件错误操作后的纠正方法，同时提出了配套业　务软件功能的缺陷及改进建议，目的就是为了更准确、及时的处理原始资料，获得完整、准确的高空探测资料。　关键词：Ｌ波段雷达；软件操作；改进建议　中图分类号：ＴＮ９５９．４文献标识码：Ｂ　

１　引言　

Ｌ波段高空气象探测雷达是２Ｏ世纪９Ｏ年代末　由中国气象局投资研制的一种自动化程度较高的　

新型雷达，是７０１高空气象探测雷达的更新产品，在　实际业务使用过程中，除了按系统使用说明书进行　

正常操作外，还必须做好雷达及软件的错误操作纠　正的经验总结和不断升级软件的功能，才能保证探　

测记录的探测精度和按时发报。对于错误操作方　面，在实际操作中发现，有些错误操作是可以及时　

发现和及早纠正的，有些错误操作是可以修复的，　有些错误操作只要应对得当，是可以减少资料损失　的，因此在处理错误操作上，没必要用重放球或缺　

测等严重事故简单处理。如果将这些错误操作进　

行归纳、分析总结，对探测员使用好Ｌ波段雷达进　行高空探测非常有用的，同时在使用探测软件过程　中还发现有一些软件功能需要改进和完善，跟据实　

际需要，提出了一些改进的建议，也希望得到大家　认可。　

２放球软件使用过程中的错误操作及　

纠正措施　

①放球前发现“基测”地面参数　和Ｒ０有误，　可按“修改序号”按钮，等待正确的仪器号码进入　

后，再按“确定序号”按钮，就可以确定仪器参数；若　放球后发现仪器参数或地面参数，ＩＤ、Ｒ０有误，需要　在处理软件中修改，正确步骤是：进入处理软件，选　择“探空数据处理”选项，再选择“修改探空仪参数
