L波段探空雷达常见故障分析及维修维护措施

摘要：随着各项科学技术不断的革新发展，人们的日常生活都离不开气象工作，小到日常的天气预报，大到农作物的气象预警，更高程度的气象探测设备也逐渐出现，而高空气象探测任务也是整个气象观测系统的一部分。L波段探空雷达的使用也提高了高空气象作业中的准确性，并且在气象服务、天气预报等方面都做出了重要的贡献。但是，L波段探空雷达在使用过程中也会出现问题和故障，一旦出现这些问题，就会对高空气象探测任务造成一定的影响，妨碍了高空气象探测的开展，对已有的探测结果产生影响，而针对这些常见问题要及时处理，对有可能发生的隐患进行风险把控，有关故障有效预控，基于此，本文对L波段探空雷达进一步分析和讨论。

关键词：探空雷达；常见故障；维修维护；措施

引言

在现代科学技术不断优化革新形势下，新型气象探测设备及仪器应运而生，其使用频次也在不断增高，经过我国科研人员的不懈努力，L波段雷达得到高效应用，其具有的操作简单、便捷与精准度高等优势特点，能够更好地完成气象探测任务，全面提高气象服务的整体质量。据此，为使L波段雷达充分发挥出应有的效能，有关人员需对L波段雷达的常见故障加以探析，并提出规范的有指向性的处理方法。

1.L波段探空雷达概述

1.1L波段探空雷达的运行原理

L波段探空雷达是一种用于观测大气层垂直结构和参数的仪器，它可以通过发送和接收无线电波来测量大气中的各种参数，例如温度、湿度、风速和风向等。其运行原理基于无线电波在大气中传播的特性。首先，探空雷达通过发射器发射一束无线电波，通常是L波段的频率范围（1-2 GHz）。这束无线电波会向大气中传播，并与大气中的气体和颗粒物相互作用。当无线电波与空气中的分子和颗粒物相互作用时，会发生散射、吸收和反射等现象。其次，探空雷达通过接收器接收从大气中散射回来的无线电波。接收器会测量接收到的无线电波的强度和频率等信息。根据接收到的信号，探空雷达可以分析出大气中的不同物理参数。例如，当无线电波与空气中的颗粒物相互作用时，会发生散射现象，根据散射的强度和方向可以得到大气中的颗粒物浓度和粒径分布等信息。最后，利用探空雷达接收到的无线电波的信息，可以推断出大气中的温度、湿度、风速和风向等参数。例如，根据无线电波的频率偏移可以推算出大气中的温度和湿度；根据无线电波的散射强度和方向可以推算出大气中的风速和风向。

1.2L波段探空雷达维修的规律

L波段探空雷达在实际工作中，有任何故障问题，相关人员需要对整个雷达系统进行专业又细致的检查，达到精准的维修。而在对L波段探空雷达进行维修时，要不断地进行经验总结，明确雷达维修的基本问题和一般规律，这样可以准确地找到要维修的部位，依照顺序逐步开展L波段雷达的维修工作。在维修过程中，不能盲目进行，一方面，要由大及小依次发现问题，缩小故障的范围，直到明确某一处的故障;另一方面要由外及内，先对L波段探空雷达外部元件进行检测，如果没有发现问题，再对内部元件检测，保证问题的快速处理，确保L波段探空雷达的正常运行。掌握了L波段探空雷达维修的规律，可以提高故障检修的效率。

2.L波段探空雷达常见故障分析

2.1L波段探空雷达无法发射与接收信号

无法正常发射信号可能是发射器故障、电源问题或者连接问题。首先需要检查发射器的电源是否正常，然后检查发射器的相关连接是否松动或损坏。如果以上都没有问题，可能需要检查发射器的电子元件是否正常工作，可能需要修理或更换故障元件。而无法正常接收信号则是接收器故障、天线问题、接收链路故障或者信号处理问题。首先需要检查接收器的电源是否正常，然后检查接收器的相关连接是否松动或损坏。如果以上都没有问题，可能需要检查接收器的天线是否正常工作，是否有阻塞物影响接收。如果天线正常，可能需要检查接收链路中的放大器、滤波器等元件是否正常工作。如果问题仍然存在，可能需要检查信号处理单元是否正常，可能需要修理或更换故障元件。

2.2L波段探空雷达的跟踪异常

在L波段探空雷达工作过程中，容易出现跟踪异常的情况，具体则表现为某些探测的数据、范围的偏差。在使用过程中要全面检查设备的质量问题，每一次的探测前保证设备情况是良好无差异的，如若出现任何问题要立即去解决。设备的长期使用中都需要进行保养和维护，另一方面，影响探测的结果还来自于周围的天气、信号的强弱，这些都需要根据现场周围的环境，进一步做好调控，让雷达信号保持在一个相对平稳的状态。具体操作时，也需要高度的专业人员进行操作，知识经验、操作水平、专业熟练度都有一定的影响，而相关人员，比如业务人员和操作人员都要进行规范的技术培训，培养实际操作的水平，提高业务能力，这样，雷达探测才能更好地稳步运行。

2.3L波段低仰角丢球

在整个高空探测作业中，如果探测球放置的位置仰角过低，没有超过80°，就会出现四根线同时亮起的情况，而且在后续的工作中没有办法恢复到正常的状态，天线就会毫无目的的乱转，随之就是探测数据的混乱，探测球丢失的状况。依照上述所讲的方位卡死角问题可以借助手动修正，在这个问题上，也可以借助手动抓探测球以此来恢复到正常状态，但是维持的时间不长，不久后，会再次因为之前的因素而丢球。所以要定时检查维修，达到雷达的正常运行。

3.L波段探空雷达故障维修维护措施

3.1L波段探空雷达无法发射与接收信号维修措施

当L波段探空雷达无法发射或接收信号时，应采取下面的维修维护措施：（1）检查发射器的电源供应是否正常，确保电源线连接牢固。（2）检查发射器的相关连接是否松动或损坏，确保连接正常。（3）检查发射器的电子元件是否正常工作，可能需要修理或更换故障元件。（4）检查发射器的发射信号线路是否有断开或短路的情况，修复或更换受损部分。（5）检查发射器的发射功率是否正确调节，可能需要调整功率设置。（6）检查接收器的电源供应是否正常，确保电源线连接牢固。（7）检查接收器的相关连接是否松动或损坏，确保连接正常。（8）检查接收器的天线是否正常工作，是否有阻塞物影响接收，可能需要调整天线位置或清理阻塞物。（9）检查接收器的接收链路中的放大器、滤波器等元件是否正常工作，可能需要修理或更换故障元件。（10）检查接收器的信号处理单元是否正常工作，可能需要修理或更换故障元件。（11）检查接收器的接收灵敏度是否正确调节，可能需要调整灵敏度设置。

3.2跟踪异常问题的维修维护措施

我们对于天气是无法掌控的，虽然气象监控已经达到高水平的程度，但是气象问题瞬息万变，依照现有的科技水平还是有一定的局限性。科研人员的不断努力可以帮提升对气象问题更深层次的认识。但是，突如其来的暴风雨，探测球上升，理所当然的气象预测结果就存在一定的误差，这个问题想要去确保稳定准确地探测，只有加大探测球的比例，提高探测球的稳定性和可靠性;极端化天气也更容易使设备收到毁坏，操作人员要比平时更加细心重视，避免错误的发生，使观测数据出现异常问题。

3.3低仰角丢球问题的故障维护措施

防止低仰角问题就要手动进行开关检查，依照流程关闭再次打开，直到确定设备的探测正常数据。在极端天气时，也会造成雷达的短路接触不良，所以更要定时定期对雷达设备进行维护。在冬天的时候，这种情况会频频发生，因为冬季的温度较低，空气恶劣，电缆的外部保护层过于僵硬造成破损或者断裂，一旦发生，L波段探空雷达就会接收不到信号，也无法正常追踪。不同原因导致的丢球，例如雷达自身，跟踪不到;雷达信号变弱、零件性能减退等。只能根据探测球的轨迹、信号的强弱、天气原因、经纬度、手动操作等来解决，根据不同的原因找出相对应得解决办法，及时完成各种故障。 结语

综上所述，L波段雷达运行过程中也时常会出现一些故障问题，不仅需要加强L波段雷达设备的日常维护管理，而且还要掌握L波段雷达设备维修保障方法。一旦L波段雷达出现故障问题，可以及时进行分析和排除， L波段雷达设备可以正常运行。

参考文献

[1] 文翔,刘洁,张红军.L波段探空雷达的常见故障分析及解决方法[J].南方农机, 2018, 49(21):1.DOI:CNKI:SUN:NFLJ.0.2018-21-179.

[2] 黄雨婷.L波段气象探空雷达常见故障分析及排除[J].农村经济与科技,

2018, 29(16):1.DOI:CNKI:SUN:NCJI.0.2018-16-013.

作者简介：陈开科，（1967.09），男，汉族；云南省保山市腾冲市人，本科，大气探测工程师，从事研究方向或职业：气象探测。

合集下载

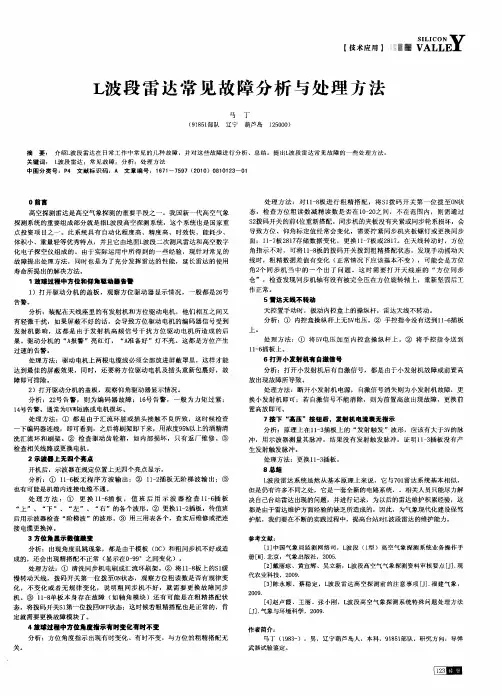

L波段雷达常见故障分析与处理方法
