化工原理离心泵相关习题

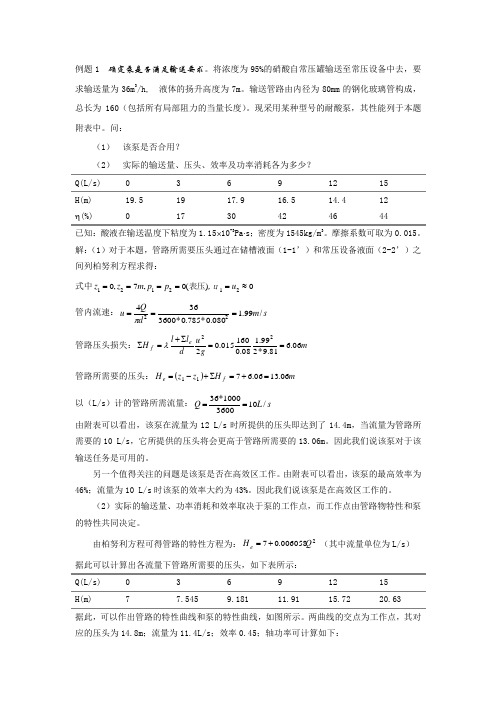

例题1 确定泵是否满足输送要求。

将浓度为95%的硝酸自常压罐输送至常压设备中去，要求输送量为36m 3/h, 液体的扬升高度为7m 。

输送管路由内径为80mm 的钢化玻璃管构成，总长为160（包括所有局部阻力的当量长度）。

现采用某种型号的耐酸泵，其性能列于本题附表中。

问：（1） 该泵是否合用？（2） 实际的输送量、压头、效率及功率消耗各为多少？ Q(L/s) 0 3 6 9 12 15 H(m) 19.5 19 17.9 16.5 14.4 12 η(%)1730424644已知：酸液在输送温度下粘度为1.15⨯10-3Pa ⋅s ；密度为1545kg/m 3。

摩擦系数可取为0.015。

解：（1）对于本题，管路所需要压头通过在储槽液面（1-1’）和常压设备液面（2-2’）之间列柏努利方程求得：式中0)(0,7,0212121≈=====u ，u p p m z z 表压 管内流速：s m d Qu /99.1080.0*785.0*360036422===π管路压头损失：m g u d l l H e f06.681.9*299.108.0160015.0222==∑+=∑λ管路所需要的压头：()m H z z H f e 06.1306.6711=+=∑+-= 以（L/s ）计的管路所需流量：s L Q /1036001000*36==由附表可以看出，该泵在流量为12 L/s 时所提供的压头即达到了14.4m ，当流量为管路所需要的10 L/s ，它所提供的压头将会更高于管路所需要的13.06m 。

因此我们说该泵对于该输送任务是可用的。

另一个值得关注的问题是该泵是否在高效区工作。

由附表可以看出，该泵的最高效率为46%；流量为10 L/s 时该泵的效率大约为43%。

因此我们说该泵是在高效区工作的。

（2）实际的输送量、功率消耗和效率取决于泵的工作点，而工作点由管路物特性和泵的特性共同决定。

由柏努利方程可得管路的特性方程为：2006058.07Q H e += （其中流量单位为L/s ） 据此可以计算出各流量下管路所需要的压头，如下表所示： Q(L/s) 0 3 6 9 12 15 H(m)77.5459.18111.9115.7220.63据此，可以作出管路的特性曲线和泵的特性曲线，如图所示。

第二章流体输送机械一、名词解释（每题2分）1、泵流量泵单位时间输送液体体积量2、压头流体输送设备为单位重量流体所提供的能量3、效率有效功率与轴功率的比值4、轴功率电机为泵轴所提供的功率5、理论压头具有无限多叶片的离心泵为单位重量理想流体所提供的能量6、气缚现象因为泵中存在气体而导致吸不上液体的现象7、离心泵特性曲线在一定转速下，离心泵主要性能参数与流量关系的曲线8、最佳工作点效率最高时所对应的工作点9、气蚀现象泵入口的压力低于所输送液体同温度的饱和蒸汽压力，液体汽化，产生对泵损害或吸不上液体10、安装高度泵正常工作时，泵入口到液面的垂直距离11、允许吸上真空度泵吸入口允许的最低真空度12、气蚀余量泵入口的动压头和静压头高于液体饱和蒸汽压头的数值13、泵的工作点管路特性曲线与泵的特性曲线的交点14、风压风机为单位体积的流体所提供的能量15、风量风机单位时间所输送的气体量，并以进口状态计二、单选择题（每题2分）1、用离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致（）Ａ送水量增加，整个管路阻力损失减少Ｂ送水量增加，整个管路阻力损失增大Ｃ送水量增加，泵的轴功率不变Ｄ送水量增加，泵的轴功率下降 A2、以下不是离心式通风机的性能参数( )Ａ风量Ｂ扬程Ｃ效率Ｄ静风压 B3、往复泵适用于( )Ａ大流量且流量要求特别均匀的场合Ｂ介质腐蚀性特别强的场合Ｃ流量较小，扬程较高的场合Ｄ投资较小的场合 C4、离心通风机的全风压等于( )Ａ静风压加通风机出口的动压Ｂ离心通风机出口与进口间的压差Ｃ离心通风机出口的压力Ｄ动风压加静风压 D5、以下型号的泵不是水泵( )ＡＢ型ＢＤ型ＣＦ型Ｄｓｈ型 C6、离心泵的调节阀( )Ａ只能安在进口管路上Ｂ只能安在出口管路上Ｃ安装在进口管路和出口管路上均可Ｄ只能安在旁路上 B7、离心泵的扬程，是指单位重量流体经过泵后以下能量的增加值( )Ａ包括内能在内的总能量Ｂ机械能Ｃ压能Ｄ位能（即实际的升扬高度）B8、流体经过泵后，压力增大∆p N/m2，则单位重量流体压能的增加为( )A ∆pB ∆p/ρC ∆p/ρgD ∆p/2g C9、离心泵的下列部件是用来将动能转变为压能( )A 泵壳和叶轮B 叶轮C 泵壳D 叶轮和导轮 C10、离心泵停车时要( )Ａ先关出口阀后断电Ｂ先断电后关出口阀Ｃ先关出口阀先断电均可Ｄ单级式的先断电，多级式的先关出口阀 A11、离心通风机的铭牌上标明的全风压为100mmH2O意思是( )A 输任何条件的气体介质全风压都达100mmH2OB 输送空气时不论流量多少，全风压都可达100mmH2OC 输送任何气体介质当效率最高时，全风压为100mmH2OD 输送20℃，101325Pa空气，在效率最高时，全风压为100mmH2O D12、离心泵的允许吸上真空高度与以下因素无关( )Ａ当地大气压力Ｂ输送液体的温度Ｃ流量Ｄ泵的吸入管路的长度 D13、如以∆h,允表示汽蚀余量时，p1,允表示泵入口处允许的最低压力，p v为操作温度下液体的饱和蒸汽压，u1为泵进口处的液速，则( )A p1,允= p v + ∆h,允B p1,允/ρg= p v/ρg+ ∆h,允－u12/2gC p1,允/ρg= p v/ρg+ ∆h,允D p1,允/ρg= p v/ρg+ ∆h,允＋u12/2g B14、以下种类的泵具有自吸能力( )Ａ往复泵Ｂ齿轮泵与漩涡泵Ｃ离心泵Ｄ旋转泵与漩涡泵 A15、如图示，列1--1与2--2截面的伯努利方程，为：H e＝∆z＋∆p/ρg＋∆(u2/2g)＋∑H f,1-2，则∆h f,1-2为( )A 泵的容积损失，水力损失及机械损失之和B 泵的容积损失与水力损失之和C 泵的水力损失D 测压点1至泵进口，以及泵出口至测压点2间的阻力损失D16、离心泵开动以前必须充满液体是为了防止发生( )Ａ气缚现象Ｂ汽蚀现象Ｃ汽化现象Ｄ气浮现象A17、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )Ａ水温太高Ｂ真空计坏了Ｃ吸入管路堵塞Ｄ排出管路堵塞C18、由阀门全开的条件算出在要求流量为V时所需扬程为H e/。

一选择题（每空2分，共30分）1流体流过转子流量时的压强降随其流量增大而—jA增大B减少C不变D不确定2U型压差计不可能测出的值为DA表压B真空度C压强差D绝对压3在不同条件下测定直管摩擦系数与雷诺数的数据，能否关联在同一条曲线上D—A能B不能C只有温度相同时才能D只有管粗糙度相等时才能。

4以水作实验流体所测得的直管阻力系数与雷诺数的关系适用于___AA牛顿型流体B只有液体流体C任何流体D只有水本身5当管子放置的角度或水流方向改变时，流速不变，其能量损失CA增大B减少C不变D不确定6离心泵在恒定转速下的扬程与流量（H-Q）曲线为已知，现增大转速，此时H-Q线会___AA上移B下移C不变D不确定7在一输送系统中，改变离心泵出口阀门开度，不会影响什么A管路特性曲线B管路所需压头C泵的特性曲线D泵的工作点8恒压过滤时过滤速率随过程的讲行而不断BA加快B减慢C不变9用板框压滤机恒压过滤某一滤浆（滤渣为不可压缩，且忽略介质阻力），若过滤时间相同，要使其得到的滤液量增加一倍的方法有AA将过滤面积增加一倍B将过滤压差增加一倍C将滤浆温度到高一倍10板框压滤机组合时应将板、框按—顺序置于机架上。

A123123123......B123212321......C3121212 (3)11从流体静力学基本方程了解到U型管压力计测量其压强差是__A_A与指示液密度、液面高度有关，与U形管粗细无关B与指示液密度、液面高度无关，与U形管粗细有关C与指示液密度、液面高度无关，与U形管粗细无关12流体流动时产生摩擦阻力的根本原因是CA流动速度大于零B管边不够光滑C流体具有黏性13离心泵铭牌上所标的性能参数是指B时的值。

A工作点B最高效率C最大扬程D最大功率14离心泵的调节阀开大时，则BA吸入管路的阻力损失不变B泵出口的压力减小C泵入口处真空度减小D泵工作点的扬程升高15过滤操作中滤液流动遇到阻力是CA过滤介质阻力B滤饼阻力C过滤介质和滤饼阻力之和二填空（每空2分，共30分）1在流动阻力实验中，高位槽必须保持溢流状态，以确保水位恒定；测定前需对管路排气，其目的是。

离心泵期末考试题及答案一、单项选择题（每题2分，共20分）1. 离心泵的工作原理是基于以下哪种现象？A. 伯努利方程B. 牛顿第二定律C. 流体力学的连续性方程D. 离心力作用答案：D2. 离心泵的效率最高点通常位于哪？A. 泵的额定点B. 泵的最大流量点C. 泵的最小流量点D. 泵的关闭点答案：A3. 以下哪个参数不是离心泵性能曲线的一部分？A. 流量B. 扬程C. 功率D. 温度答案：D4. 离心泵在启动前需要进行哪个操作？A. 打开出口阀B. 打开进口阀C. 关闭出口阀D. 打开旁通阀答案：B5. 离心泵的气蚀现象是由于什么原因引起的？A. 泵内压力过高B. 泵内压力过低C. 泵内温度过高D. 泵内温度过低答案：B6. 离心泵的轴封的主要作用是什么？A. 减少泵的磨损B. 防止泵的泄漏C. 增加泵的效率D. 降低泵的噪音答案：B7. 离心泵的叶轮通常由什么材料制成？A. 铸铁B. 不锈钢C. 塑料D. 陶瓷答案：B8. 离心泵的吸入条件不良会导致什么问题？A. 泵的效率降低B. 泵的噪音增加C. 泵的寿命缩短D. 泵的流量减少答案：A9. 离心泵的并联运行主要用于解决什么问题？A. 提高泵的扬程B. 增加泵的流量C. 减少泵的功率消耗D. 降低泵的噪音答案：B10. 离心泵的气缚现象是由于什么原因引起的？A. 泵内压力过高B. 泵内压力过低C. 泵内温度过高D. 泵内温度过低答案：B二、多项选择题（每题3分，共15分）1. 离心泵的下列哪些因素会影响其性能？A. 叶轮直径B. 泵的转速C. 泵的材质D. 泵的进口压力答案：A, B, D2. 离心泵的下列哪些操作可以提高泵的效率？A. 保持泵在最佳工作点运行B. 定期维护和清洁C. 使用合适的泵型号D. 增加泵的转速答案：A, B, C3. 离心泵的下列哪些因素会影响其寿命？A. 泵的材质B. 泵的运行条件C. 泵的维护频率D. 泵的启动方式答案：A, B, C, D4. 离心泵的下列哪些因素会影响其噪音？A. 泵的转速B. 泵的叶轮设计C. 泵的安装方式D. 泵的密封类型答案：A, B, C, D5. 离心泵的下列哪些因素会影响其气蚀？A. 泵的吸入高度B. 泵的吸入管道直径C. 泵的转速D. 泵的进口压力答案：A, B, D三、判断题（每题1分，共10分）1. 离心泵的流量与转速成正比。

化工原理试题库答案一、单项选择题1、在化工生产中，经常需要用到离心泵来输送流体。

下列选项中，离心泵的扬程最高的是：A. 100mB. 20mC. 50mD. 80m答案：A. 100m。

2、在化工生产中，需要用到各种类型的阀门来控制管道中流体的流动。

下列选项中，属于截止阀的是：A.球阀B.蝶阀C.闸阀D.旋塞阀答案：C.闸阀。

3、在化工生产中，需要对流体进行加热或冷却。

下列选项中，最适合用于加热的换热器类型是：A.管壳式换热器B.板式换热器C.套管式换热器D.列管式换热器答案：A.管壳式换热器。

二、多项选择题1、在化工生产中，需要进行物料的混合操作。

下列选项中，属于常用的混合设备的是：A.搅拌釜式反应器B.捏合机C.球磨机D.静态混合器答案：A，B，C，D。

2、在化工生产中，需要进行蒸馏操作。

下列选项中，属于蒸馏设备的是：A.蒸馏塔B.蒸发器C.冷凝器D.再沸器答案：A，C，D。

3、在化工生产中，需要进行压缩操作。

下列选项中，属于压缩机的是：A.往复式压缩机B.回转式压缩机C.离心式压缩机D.螺杆式压缩机答案：A，B，C，D。

教育学原理试题库附答案一、选择题1、下列哪一项不属于教育学的范畴？A.教学论B.德育论C.教育心理学D.教育哲学答案：D.教育哲学。

2、下列哪一项不属于教育学的理论基础？A.心理学B.社会学C.哲学D.人类学答案：D.人类学。

3、教育学作为一门独立学科，它的创立始于哪一本书？A. 《论语》B. 《大学》C. 《中庸》D. 《教育学原理》答案：D. 《教育学原理》。

4、下列哪一项不属于现代教育的基本特征？A.民主化B.国际化C.终身化D.单一化答案：D.单一化。

5、下列哪一项不属于教育心理学的研究范畴？A.学习心理B.情感心理C.道德行为D.人格特质答案：B.情感心理。

二、简答题6、请简述教育学的基本原理。

答案：教育学的基本原理包括教育与社会发展的关系、教育与人的发展的关系、教育目的、教育制度、课程与教学等。

1、泵是指_______________________________，按其工作原理来分可分为__________._________.________._____________。

2、离心泵的安装高度超过允许安装高度时，离心泵会发生________现象。

3、用离心泵在两个敞开容器间输液，若维持两容器的液面高度不变，当关小输送管道的阀门后，管道的总阻力将___________。

4、离心泵的工作点是___________曲线与________________曲线的交点。

5、离心泵的流量调节阀安装在离心泵的管路上，开大该阀门后，真空表读数，压力表读数，泵的扬程将，轴功率将。

6、离心泵的特性曲线通常包括H-Q曲线、η-Q 和 N-Q 曲线，这些曲线表示在一定转速下，输送某种特定的液体时泵的性能。

7、离心泵的轴封装置主要有两种：填料密封和机械密封。

8、用出口阀调节离心泵流量，实质改变———曲线，用改变转速来改变流量，实质是改变———曲线。

选择题1、离心泵铭牌上标明的是泵在（）时的主要性能参数。

A、流量最大；B、压头最大C、效率最高；D、轴功率最小；2、离心泵吸入管路底阀的作用是（）。

A、阻拦液体中的固体颗粒；B、避免出现气蚀现象；C、维持最低的允许吸上高度；D、防止启动前充入的液体从泵内漏出；3、离心泵开动之前必须充满被输送的流体是为了防止发生＿＿＿＿。

A 汽化现象B 汽蚀现象C 气缚现象D 气浮现象4、离心泵的调节阀开大时， BA 吸入管路阻力损失不变B 泵出口的压力减小C 泵入口的真空度减小D 泵工作点的扬程升高5、某离心泵运行一年后发现有气缚现象，应 C 。

A 停泵，向泵内灌液B 降低泵的安装高度C 检查进口管路是否有泄漏现象 D检查出口管路阻力是否过大6、造成离心泵气缚的原因是。

A、安装高度太高 B 泵内液体平均密度太小C、入口管路阻力太大 D 泵不能抽水7、用离心泵将水池的水抽吸到水塔中，若离心泵在在正常范围内工作，开大出口阀门将导致。

离心泵考试题时间姓名成绩一、填空题（每题1分，共30分）1、石化装置离心泵密封类型主要有2种，分别是：机械密封、填料密封。

2、离心泵主要工作部件有叶轮、轴、吸入管和排出管。

3、当离心泵输送不出液体时，主要原因有：排气不良、旋转方向不对、吸入过滤器堵塞、吸入阀未开等。

4、离心泵有不同的类型，按叶轮数目可分为：单级泵和多级泵。

5、离心泵在启动之前应罐满液体，此过程称为灌泵。

6、离心泵的主要性能参数有：转速、流量、扬程、功率和效率等。

7、由于液道入口附近某些局部低压区处的压力降低到液体饱和蒸汽压，导致部分液体汽化，8、并伴有局部高温、高压水击现象，称为：汽蚀。

9、泵的叶轮按结构形式可分为：闭式叶轮、半开式叶轮和开式叶轮。

10、高速泵也称高扬程泵，转速一般在10000rpm以上。

11、离心泵按进液方式可分为单吸式泵和双吸式泵。

12、离心泵按泵轴位置可分为卧式泵和立式泵。

13、气蚀对泵的危害有泵的性能突然下降和泵体产生振动和噪音。

14、泵的效率定义为有效功率/轴功率。

二、判断题：（每题2分，共20分）1、为了节约能源，冬天备用离心泵可以停冷却水。

（×）2、离心泵在轴承壳体上最高温度为80℃，一般轴承温度在60℃以下。

（√）3、为避免气蚀现象，离心泵在安装时应尽量减少泵的入口阻力，选择合适的吸入高度，合理调节。

（√）4、泵的扬程高低与叶轮数目和转速快慢有关，与流量大小的变化有关，而与叶轮直径无关。

（×）5、若输送的液体粘度增加，则离心泵的流量减少，扬程降低，功率增加，效率降低。

（√）6、多级离心泵是在泵轴上安装一个或多个叶轮的离心泵。

（×）7、所有的离心泵都需要暖泵。

（×）8、单位时间内做功元件所给出的功率为轴功率。

（×）9、轴功率即泵的输入功率。

（√）10、离心泵电流超过额定值持续不降的情况下不需要进行紧急停车处理。

（×）三、选择题：（每题2分，共20分）1．离心泵在轴承壳体上最高温度为80℃，一般轴承温度在（ C ）℃以下。

第二章 流体输送设备【例2－1】 离心泵特性曲线的测定附图为测定离心泵特性曲线的实验装置，实验中已测出如下一组数据：泵进口处真空表读数p 1=×104Pa(真空度) 泵出口处压强表读数p 2=×105Pa(表压) 泵的流量Q =×10－3m 3/s 功率表测得电动机所消耗功率为 吸入管直径d 1=80mm 压出管直径d 2=60mm 两测压点间垂直距离Z 2－Z 1=泵由电动机直接带动，传动效率可视为1，电动机的效率为 实验介质为20℃的清水试计算在此流量下泵的压头H 、轴功率N 和效率η。

解：（1）泵的压头 在真空表及压强表所在截面1－1与2－2间列柏努利方程：=+++H gu g p Z 22111ρf H g u g p Z +++22222ρ式中 Z 2－Z 1=p 1=－×104Pa （表压） p 2=×105Pa （表压）u 1=()m/s 49.208.0105.12442321=⨯⨯⨯=-ππd Q u 2=()m/s 42.406.0105.12442322=⨯⨯⨯=-ππd Q 两测压口间的管路很短，其间阻力损失可忽略不计，故H =+()()81.9249.242.481.910001067.21055.22245⨯-+⨯⨯+⨯ =（2）泵的轴功率 功率表测得功率为电动机的输入功率，电动机本身消耗一部分功率，其效率为，于是电动机的输出功率（等于泵的轴功率）为：N =×=（3）泵的效率===Ng QH N N e ρη100077.581.9100088.29105.123⨯⨯⨯⨯⨯- =63.077.566.3=在实验中，如果改变出口阀门的开度，测出不同流量下的有关数据，计算出相应的H 、N 和η值，并将这些数据绘于坐标纸上，即得该泵在固定转速下的特性曲线。

【例2－2】 将20℃的清水从贮水池送至水塔，已知塔内水面高于贮水池水面13m 。

离心泵考试题库及答案一、选择题1. 离心泵的主要部件不包括以下哪一项？A. 叶轮B. 泵壳C. 电机D. 轴封答案：C2. 离心泵在启动前需要进行的操作是？A. 充满泵体B. 打开出口阀C. 打开入口阀D. 以上都是答案：D3. 离心泵的效率最高时，其工作点位于？A. 泵的额定点B. 泵的最大流量点C. 泵的最小流量点D. 泵的关闭点答案：A二、填空题4. 离心泵的工作原理是利用叶轮旋转产生的______来输送液体。

答案：离心力5. 当离心泵的流量增加时，其扬程会______。

答案：降低6. 离心泵在运行中出现汽蚀现象时，会导致泵的______下降。

答案：效率三、简答题7. 简述离心泵的启动步骤。

答案：离心泵的启动步骤包括：检查泵和电机的对中情况，确保泵内充满液体，打开入口阀，关闭出口阀，启动电机，缓慢打开出口阀至所需流量。

8. 离心泵在运行中出现振动过大的原因可能有哪些？答案：可能的原因包括：泵和电机的对中不良，轴承磨损或损坏，叶轮不平衡，泵内有异物，泵的吸入条件不良等。

四、计算题9. 已知离心泵的流量为100立方米/小时，扬程为30米，效率为80%，求泵的轴功率。

答案：轴功率 = 流量× 扬程 / 效率× 3.6 × 10^3 = 100 × 30 / 0.8 × 3.6 × 10^3 = 13500瓦特10. 离心泵的电机功率为75千瓦，效率为90%，求泵的实际输出功率。

答案：实际输出功率 = 电机功率× 效率= 75 × 0.9 = 67.5千瓦。
