化工原理实验报告离心泵试验

离心泵性能测定实验报告篇一：离心泵性能测定实验报告化工原理实验实验题目：——离心泵性能实验姓名：沈延顺同组人：覃成鹏臧婉婷王俊烨实验时间：XX.11.21一、实验题目：离心泵性能实验。

二、实验时间：XX.11.21三、姓名：沈延顺四、同组人：覃成鹏、臧婉婷、王俊烨五、实验报告摘要：通过实验学习和练习离心泵的灌泵等注意事项和离心泵的使用，通过孔板压计对压将的测量和水温等的测量，得到实验数据绘制离心泵的特性曲线。

通过改变离心泵的转速来测的压头和流速的关系来测绘实验的管道特性曲线。

通过实验也从实验的方向来了解化工原理的知识点，从感性的方向来了解书本上的知识点。

六、实验目的及任务：1、了解离心泵的构造，掌握其操作和调节方法。

2、测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

3、熟悉孔板流量计的构造、性能及安装方法。

4、测定孔板流量计的孔流系数。

5、测定管路特性曲线。

七、基本原理：1、离心泵特性曲线的测定。

离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

其中理论压头与流量的关系，可通孤傲对泵内液体之地那运动的理论分析得到，如图所示的曲线。

由于流体流经泵时，不可避免的会遇到种种阻力，产生能量损失，诸如摩擦阻力、环流损失等，因此，实际压头比理论压头小，且难以通过计算求得，因此通常采用实验方法，直接测定其参数见的关系，并将测出的He~Q、N~Q、和η~Q 三条曲线称为离心泵的特性曲线。

另外，根据此曲线也可以求出最佳操作范围，作为选泵的依据。

图（1）、泵的扬程He式中：——泵出口处的压力。

——泵入口处的真空度。

——压力表和真空表测压口之间的垂直距离，=0.85m。

（2）、泵的有效功率和效率。

由于泵在运转中存在种种能量损失，是泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值为高，所以泵的总效率为：式中：Ne——泵的有效功率，KwQ——流量，He——扬程，ρ——流体的密度，kg/m3 由泵轴输入离心泵的功率为：式中：——电机的输入功率，kw——电机效率，取0.9——传动装臵的转动效率，一般取1.02、孔板流量计孔流系数的测定孔板流量计的构造原理如图所示，图在水平管路上装有一块孔板，其两侧接测压管，分别与压差传感器的两端连接。

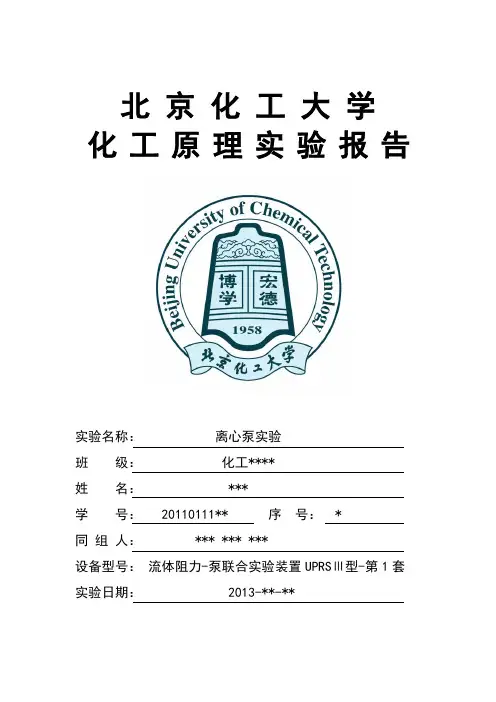

北京化工大学化工原理实验报告实验名称：离心泵实验班级：化工****姓名： ***学号： 20110111** 序号： *同组人： *** *** ***设备型号：流体阻力-泵联合实验装置UPRSⅢ型-第1套实验日期： 2013-**-**一、实验摘要本实验使用FFRS Ⅲ型第1套实验设备,通过测量离心泵进出口截面的流量、压强、电机输入功率等量，根据He =p 2ρg −p1ρg +∆Z +u 22−u 122g+∑h f 、Pa =0.9P 电 、η=Pe Pa ⁄得到 He~q v 、Pa~q v 、η~q v 关系曲线，即离心泵特性曲线；同理得管路的特性曲线；通过涡轮流量计测得的管路流量，根据C o =q v A 0√ρ2∆p 和R e =duρμ⁄得到孔板流量计的孔流系数C o 与雷诺数R e ，从而绘制C o 和R e 曲线图。

该实验提供了一种测量泵和管路的特性曲线以及标定孔板流量计孔流系数的的方法，其结果可为泵、管路和孔板流量计的实际应用与工艺设计提供重要参考。

关键词：离心泵，特性曲线，孔板流量计二、实验目的1. 了解离心泵的构造，掌握其操作和调节方法。

2. 测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

3. 了解孔板流量计的构造和原理，测定其孔流系数。

4. 测定管路特性曲线。

5. 测定相同转速下双泵并联特性曲线三、实验原理1. 离心泵特性曲线的测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

离心泵性能是指在叶轮结构、尺寸、转速等固定的情况下，泵输送液体具有的特性。

其中He~q v 、Pa~q v 、η~q v 关系曲线称为离心泵特性曲线。

根据此曲线可以求出最佳操作范围，作为选泵的依据。

（1） 泵的扬程He扬程是离心泵对单位牛顿流体作的有效功。

在泵的进出管路取两个截面，忽略流体阻力，列机械能衡算可知扬程为：He =p 2ρg −p1ρg +∆Z +u 22−u 122g+∑h f =H 2−H 1+∆Z +u 22−u 122gm式中，H 2——出口截面静压能，mH 20；H 1——进口截面静压能，mH 20；（2）泵的有效功率和效率轴功率取输入电机功率Pa 的90%，即：Pa =0.9P 电 kW 有效功率：P e =(p 2−p 1)q v 1000⁄=ρgq v H e 1000⁄ kW 泵的效率：η=Pe Pa ⁄ 总效率：η总=Pe P 电⁄通过仪器仪表直接测量电功率、进出口截面静压能、液体流量、温度等。

实验二 离心泵的性能测定实验报告一、 实验目的1. 熟悉离心泵的操作，了解离心泵的结构和特性。

2. 学会离心泵的特性曲线的测定方法。

3. 了解单级离心泵在一定转速下的扬程、轴功率、效率和流量之间的关系。

二、 实验原理离心泵的特性主要指泵的流量、扬程、效率和功率，在一定的转速下，离心泵的流量、扬程、效率和功率均随流量的改变而改变。

即离心泵的三条特性曲线：①扬程和流量的特性曲线()e e Q f H =； ②功率消耗和流量的特性曲线()e Q f N =轴； ③效率和流量的特性曲线()e Q f =η。

与离心泵的设计、加工情况有关，需由实验测定。

三条特性曲线中的Q e 和N 轴由实验测定。

H e 和η由以下格式计算： 由伯努利方程可知：gu u h g pg p H e 22120012-++-=ρρ即gu u h H H H e 221200-+++=真空表压强表 式中：He ——泵的扬程（m ——液柱）压强差H ——压强表测得的表压 真空表H ——真空表测得的真空度 0h ——压强表和真空表中心的垂直距离 0u ——泵的出口管内流体的速度1u ——泵的进口管内流体的速度g ——重力加速度流体通过泵之后，实际得到的有效功率：102ρe e e Q H N =；离心泵的效率：轴N Ne =η。

在实验中，泵的轴功率由所测得的电机的输入功率N 入计算：入电传轴N N ηη=； 式中：e N ——离心泵的有效功率 e Q ——离心泵的输液量 ρ——被输送液体的密度 入N ——电机的输入功率 轴N ——离心泵的轴功率 η——离心泵的效率传η——传动效率，联轴器直接传动时取1.00三、 实验流程1.离心泵2.真空表3.压力表4.流量计5.循环水箱6.引水阀7.上水阀8.调节阀 9.排水阀 10.底阀四、 实验操作步骤1.关闭调节阀。

2.开启引水阀，反复开启和关闭放气阀，尽可能排除泵内的空气。

排气结束，关闭引水阀。

北京化工大学化工原理实验报告实验名称：离心泵性能实验班级：化工100学号： 2010姓名：同组人：实验日期：一、报告摘要：本次实验通过测量离心泵工作时，泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆、电机输入功率Ne 以及流量Q （t V ∆∆/）这些参数的关系，根据公式0e H H H H ++=压力表真空表、转电电轴ηη••=N N 、102e ρ⋅⋅=He Q N 以及轴N Ne =η可以得出离心泵的特性曲线；再根据孔板流量计的孔流系数ρp u C ∆=2/0与雷诺数μρdu =Re 的变化规律作出Re 0-C 图，并找出在Re 大到一定程度时0C 不随Re 变化时的0C 值；最后测量不同阀门开度下，泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆，根据已知公式可以求出不同阀门开度下的Q H -e 关系式，并作图可以得到管路特性曲线图。

二、目的及任务①了解离心泵的构造，掌握其操作和调节方法。

②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

③熟悉孔板流量计的构造、性能及安装方法。

④测定孔板流量计的孔流系数。

⑤测定管路特性曲线。

三、基本原理1.离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到。

由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头笑，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q 、N-Q 和η-Q 三条曲线称为离心泵的特性曲线。

另外，曲线也可以求出泵的最佳操作范围，作为选泵的依据。

(1)泵的扬程He ：e 0H H H H =++真空表压力表v1.0 可编辑可修改式中：H 真空表——泵出口的压力，2mH O ，H 压力表——泵入口的压力，2mH O0H ——两测压口间的垂直距离，0H 0.85m = 。

北京化工大学化工原理实验报告实验名称：离心泵性能实验班级：化工100学号：2010姓名：同组人：实验日期：2012.10.7一、报告摘要：本次实验通过测量离心泵工作时，泵入口真空表P真、泵出口压力表P压、孔板压差计两端压差P 、电机输入功率Ne 以及流量Q（V/t ）这些参数的关系，根据公式H e H 真空表H 压力表H0、N轴N 电电转、 Ne Q He以及Ne 可以得出102N 轴离心泵的特性曲线；再根据孔板流量计的孔流系数C 0u 0 / 2 p 与雷诺数Re du的变化规律作出C0Re 图，并找出在Re 大到一定程度时 C 0不随Re变化时的 C0值；最后测量不同阀门开度下，泵入口真空表P真、泵出口压力表P压、孔板压差计两端压差P ，根据已知公式可以求出不同阀门开度下的H e Q 关系式，并作图可以得到管路特性曲线图。

二、目的及任务①了解离心泵的构造，掌握其操作和调节方法。

②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

③熟悉孔板流量计的构造、性能及安装方法。

④测定孔板流量计的孔流系数。

⑤测定管路特性曲线。

三、基本原理1.离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到。

由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头笑，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q、 N-Q 和η-Q 三条曲线称为离心泵的特性曲线。

另外，曲线也可以求出泵的最佳操作范围，作为选泵的依据。

(1)泵的扬程He：H e H 真空表H 压力表H 0式中： H 真空表——泵出口的压力，mH 2O ，H 压力表——泵入口的压力，mH 2 OH 0——两测压口间的垂直距离，H 00.85m。

(2)泵的有效功率和效率由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值高，所以泵的总效率为：Ne Q HeN 轴， Ne102式中 Ne ——泵的有效效率，kW ；Q ——流量， m 3/s ； He ——扬程， m ；3由泵输入离心泵的功率N 轴为： N 轴 N 电电 转式中： N 电 ——电机的输入功率， kW电 ——电机效率，取0.9；转 ——传动装置的效率，一般取1.0；2.孔板流量计空留系数的测定在水平管路上装有一块孔板， 其两侧接测压管， 分别与压差传感器两端连接。

北京化工大学化工原理实验报告实验名称：离心泵实验班级：化工****姓名： ***学号： 20110111** 序号： *同组人： *** *** ***设备型号：流体阻力-泵联合实验装置UPRSⅢ型-第1套实验日期： 2013-**-**一、实验摘要本实验使用FFRS Ⅲ型第1套实验设备,通过测量离心泵进出口截面的流量、压强、电机输入功率等量，根据He =p 2ρg −p1ρg +∆Z +u 22−u 122g+∑h f 、Pa =0.9P 电 、η=Pe Pa ⁄得到 He~q v 、Pa~q v 、η~q v 关系曲线，即离心泵特性曲线；同理得管路的特性曲线；通过涡轮流量计测得的管路流量，根据C o =q v A 0√ρ2∆p 和R e =duρμ⁄得到孔板流量计的孔流系数C o 与雷诺数R e ，从而绘制C o 和R e 曲线图。

该实验提供了一种测量泵和管路的特性曲线以及标定孔板流量计孔流系数的的方法，其结果可为泵、管路和孔板流量计的实际应用与工艺设计提供重要参考。

关键词：离心泵，特性曲线，孔板流量计二、实验目的1. 了解离心泵的构造，掌握其操作和调节方法。

2. 测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

3. 了解孔板流量计的构造和原理，测定其孔流系数。

4. 测定管路特性曲线。

5. 测定相同转速下双泵并联特性曲线三、实验原理1. 离心泵特性曲线的测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

离心泵性能是指在叶轮结构、尺寸、转速等固定的情况下，泵输送液体具有的特性。

其中He~q v 、Pa~q v 、η~q v 关系曲线称为离心泵特性曲线。

根据此曲线可以求出最佳操作范围，作为选泵的依据。

（1） 泵的扬程He扬程是离心泵对单位牛顿流体作的有效功。

在泵的进出管路取两个截面，忽略流体阻力，列机械能衡算可知扬程为：He =p 2ρg −p1ρg +∆Z +u 22−u 122g+∑h f =H 2−H 1+∆Z +u 22−u 122gm式中，H 2——出口截面静压能，mH 20；H 1——进口截面静压能，mH 20；（2）泵的有效功率和效率轴功率取输入电机功率Pa 的90%，即：Pa =0.9P 电 kW 有效功率：P e =(p 2−p 1)q v 1000⁄=ρgq v H e 1000⁄ kW 泵的效率：η=Pe Pa ⁄ 总效率：η总=Pe P 电⁄通过仪器仪表直接测量电功率、进出口截面静压能、液体流量、温度等。

离心泵性能综合实验一、实验目的1、观察离心泵汽蚀、气缚现象，了解汽蚀、气缚现象产生原因及其防止方法；2、学习工业上流量、功率、转速、压力和温度等参数的测量方法，了解转子流量计的工作原理；3、测定离心泵特性曲线，绘制出扬程、功率和效率与流量的关系曲线图。

二、实验原理1、气缚现象离心泵靠离心力输送液体。

离心力大小，除与叶轮直径及叶轮旋转速度有关外，还与流体重度有关。

若离心泵启动时，泵壳内存在大量空气，则由于空气的重度远远低于液体的重度，叶轮旋转所造成的离心力也很小，导致泵入口与水池液面间的压差太小，不能把水池内液体抽压到叶轮中心，就会发生离心泵空转却送不出液体的状况，这种现象称“气缚”。

所以，离心泵若安装在液面上方时，启动前必须先使泵体及吸入管路中充满液体(所谓“灌泵”)。

同时，在运转过程中也要防止外界空气大量漏入，以免产生气缚。

2、汽蚀现象离心泵之所以能吸取液体，是由于泵的叶轮旋转时，将液体抛向外沿，而中心形成真空，而贮槽液面上的压力却为大气压，因此，泵就依靠此压差将液体压入泵内，如果输送的是水，并设叶轮进口处为绝对真空，管路阻力为零，液面上为一个标准大气压，那么最大几何吸上高度也不超过10.33米。

图1离心泵吸上真空度参照图1，列0~0，1~1截面间柏努利方程式：0120112s f p p u Z h g g g ρρ-⎛⎫=-++∑ ⎪⎝⎭(1)式中s Z 为几何安装高度。

设：01s p p H gρ-=，s H 为吸上真空高度，则012112o s s f p p u H Z h g gρ--==++∑(2)由此可知，1p 愈小，s H 愈大。

但当1p 低达v p (输送液体的饱和蒸汽压)时，液体就要汽化，就产生汽蚀现象，使泵无法工作，所以对1p 的降低幅度应有限制。

由上式可见，1p 随着泵的几何安装高度s Z 提高而降低，故最终应对泵的几何安装高度加以限制。

在离心泵的铭牌(性能表)上一般都列有允许吸上真空高度s H 允许和汽蚀余量h ∆允许，二者均是对泵的安装高度加以限制，以避免汽蚀现象发生。

化工原理：2-1离心泵的工作压力及性能参数（液体密度粘度对水泵性能的影响）特别说明：由于360摘手不能对全文剪切复制，现以形式剪切上传。

【2-1】在用水测定离心泵性能的实验中，当流量为26m3/h时，离心泵出口处压强表和入口处真空表的读数分别为152kPa和24.7kPa，轴功率为2.45kW，转速为2900r/min。

若真空表和压强表两测压口间的垂直距离为0.4m，泵的进、出口管径相同，两测压口间管路流动阻力可忽略不计。

试计算该泵的效率，并列出该效率下泵的性能。

[答：泵的效率为53.1%，其它性能略]【2-2】如本题附图所示的输水系统，管路直径为φ80×2mm，当流量为26m3/h时，吸入管路的能量损失为6J/kg，排出管路的压头损失为0.8m，压强表读数为245kPa，吸入管轴线到U形管汞面的垂直距离h = 0.5m，当地大气压强为98.1kPa，试计算：（1）泵的升扬高度与扬程；（2）泵的轴功率（η=70%）；（3）泵吸入口压差计读数R。

[答：(1)ΔZ = 24.9m, H =30.84m; (2)N = 4.32kW; (3)R = 0.3573m]离心泵在化工生产中应用最为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。

因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。

一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开。

（一）离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。

具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。

叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。

泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。

泵壳侧旁的排出口与装有调节阀门的排出管路相连接。

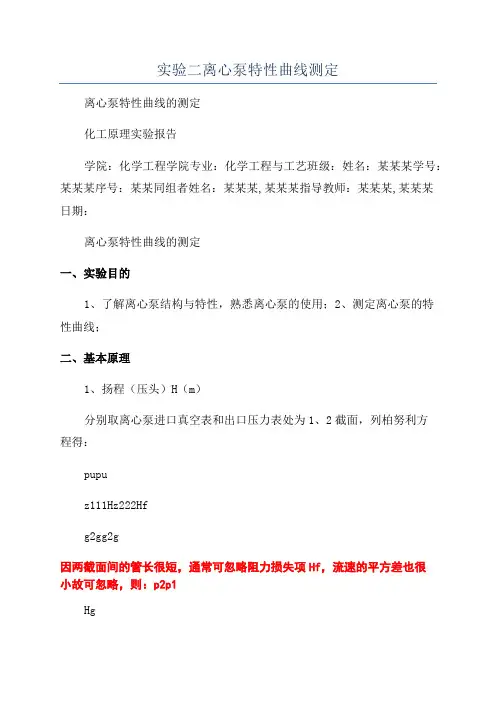

实验二离心泵特性曲线测定离心泵特性曲线的测定化工原理实验报告学院：化学工程学院专业：化学工程与工艺班级：姓名：某某某学号：某某某序号：某某同组者姓名：某某某,某某某指导教师：某某某,某某某日期：离心泵特性曲线的测定一、实验目的1、了解离心泵结构与特性，熟悉离心泵的使用；2、测定离心泵的特性曲线；二、基本原理1、扬程（压头）H（m）分别取离心泵进口真空表和出口压力表处为1、2截面，列柏努利方程得：pupuz111Hz222Hfg2gg2g因两截面间的管长很短，通常可忽略阻力损失项Hf，流速的平方差也很小故可忽略，则：p2p1Hg22式中ρ：流体密度，kg/m3；p1、p2：分别为泵进、出口的压强，Pa；u1、u2：分别为泵进、出口的流速，m/；z1、z2：分别为真空表、压力表的安装高度，m。

由上式可知，由真空表和压力表上的读数及两表的安装高度差，就可算出泵的扬程。

2、轴功率N（W）其中，N电为泵的轴功率，ω为电机功率。

3、效率η（％）泵的效率η是泵的有效功率与轴功率的比值。

反映泵的水力损失、容积损失N=0.94ω和机械损失的大小。

泵的有效功率Ne可用下式计算：NeHQg故泵的效率为4、泵转速改变时的换算泵的特性曲线是在定转速下的实验测定所得。

但是，实际上感应电动机在转矩改变时，其转速会有变化，这样随着流量Q的变化，多个实验点的转速n将有所差异，因此在绘制特性曲线之前，须将实测数据换算为某一定转速n下（可取离心泵的额定转速）的数据。

换算关系如下：HQg100%N离心泵特性曲线的测定流量Q'QnnnHH()2n扬程nNN()3n轴功率效率Q'HgQHgNN三、实验装置流程示意图图2-1流体流动阻力与泵性能综合实验流程简图四、实验步骤及注意事项1、打开总电源和仪表电源开关，把离心泵电源转换开关旋到“直接”位置。

离心泵停止按钮亮。

2、水泵灌水（注意：在打开灌水阀时要慢慢打开，且只打开一定的开度；不要开得太大，否则会损坏压力表。
