化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种设备，广泛应用于液体输送、循环和增压等工艺过程中。
本教案将介绍离心泵的工作原理，包括离心泵的结构和工作原理、离心泵的性能参数以及离心泵的应用范围等内容。
二、离心泵的结构和工作原理离心泵主要由泵体、叶轮、轴、轴承和密封装置等组成。
泵体是离心泵的壳体，内部有进口和出口，用于液体的进出。
叶轮是离心泵的核心部件，通过轴与电机相连，叶轮的旋转产生离心力，使液体被抛离叶轮并向出口方向流动。
轴是连接叶轮和电机的部件，承受叶轮的旋转力和液体的压力。
轴承用于支撑轴的转动，减少摩擦和磨损。
密封装置用于防止液体泄漏。
离心泵的工作原理是利用离心力将液体从进口吸入，并通过叶轮的旋转产生的离心力将液体抛离叶轮，使液体沿着泵体的流道流向出口。
当离心泵启动后，电机带动轴和叶轮一起旋转，液体被吸入泵体并经过叶轮的加速，然后被抛离叶轮，产生的离心力使液体压力增加，最终从出口排出。
三、离心泵的性能参数1. 流量：离心泵单位时间内输送的液体体积，通常用立方米/小时或加仑/分钟表示。
2. 扬程：离心泵输送液体时所克服的垂直高度差，通常用米或英尺表示。
3. 功率：离心泵所需的功率，通常用千瓦或马力表示。
4. 效率：离心泵的效率是指输送液体所消耗的功率与输入功率之比，通常以百分比表示。
5. NPSH：离心泵所需的净正吸入头，是指液体进入泵前的压力与液体饱和蒸汽压力之差，通常用米或英尺表示。
四、离心泵的应用范围离心泵广泛应用于化工工程中的各个领域，包括石油化工、制药、冶金、电力、水处理等。
具体应用包括：1. 液体输送：离心泵可以将液体从一个地方输送到另一个地方，如将原油从油井输送到炼油厂。
2. 循环系统：离心泵可以用于循环系统中，如水循环系统中的循环泵。
3. 增压系统：离心泵可以用于增压系统，如给水泵将水从低压区域输送到高压区域。
4. 冷却系统：离心泵可以用于冷却系统，如冷却水泵将冷却水循环输送到冷却设备中。
化工原理-第二章-流体输送设备一、选择题1、离心泵开动以前必须充满液体是为了防止发生（）。
AA. 气缚现象；B. 汽蚀现象；C. 汽化现象；D. 气浮现象。
2、离心泵最常用的调节方法是（）。
BA. 改变吸入管路中阀门开度；B. 改变压出管路中阀门的开度；C. 安置回流支路，改变循环量的大小；D. 车削离心泵的叶轮。
3、离心泵的扬程，是指单位重量流体经过泵后获得的（）。
BA. 包括内能在内的总能量；B. 机械能；C. 压能；D. 位能（即实际的升扬高度）。
4、离心泵的扬程是（）。
DA. 实际的升扬高度；B. 泵的吸液高度；C. 液体出泵和进泵的压差换算成液柱高度D. 单位重量液体出泵和进泵的机械能差值。
5、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因（）。
CA. 水温太高；B. 真空计坏了；C. 吸入管路堵塞；D. 排出管路堵塞。
6、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。
AA. 大于；B. 小于；C. 等于。
7、流量调节，离心泵常用（），往复泵常用（）。
A；CA. 出口阀B. 进口阀C. 旁路阀8、欲送润滑油到高压压缩机的气缸中，应采用（）。
输送大流量，低粘度的液体应采用（）。
C；AA. 离心泵；B. 往复泵；C. 齿轮泵。
9、1m3气体经风机所获得能量，称为（）。
AA. 全风压；B. 静风压；C. 扬程。
10、往复泵在启动之前，必须将出口阀（）。
AA. 打开；B. 关闭；C. 半开。
11、用离心泵从河中抽水，当河面水位下降时，泵提供的流量减少了，其原因是（）。
CA. 发生了气缚现象；B. 泵特性曲线变了；C. 管路特性曲线变了。
12、离心泵启动前____ ，是为了防止气缚现象发生。
DA 灌水；B 放气；C 灌油；D 灌泵。
13、离心泵装置中____ 的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。
离心泵性能综合实验一、实验目的1、观察离心泵汽蚀、气缚现象，了解汽蚀、气缚现象产生原因及其防止方法；2、学习工业上流量、功率、转速、压力和温度等参数的测量方法，了解转子流量计的工作原理；3、测定离心泵特性曲线，绘制出扬程、功率和效率与流量的关系曲线图。
二、实验原理1、气缚现象离心泵靠离心力输送液体。
离心力大小，除与叶轮直径及叶轮旋转速度有关外，还与流体重度有关。
若离心泵启动时，泵壳内存在大量空气，则由于空气的重度远远低于液体的重度，叶轮旋转所造成的离心力也很小，导致泵入口与水池液面间的压差太小，不能把水池内液体抽压到叶轮中心，就会发生离心泵空转却送不出液体的状况，这种现象称“气缚”。
所以，离心泵若安装在液面上方时，启动前必须先使泵体及吸入管路中充满液体(所谓“灌泵”)。
同时，在运转过程中也要防止外界空气大量漏入，以免产生气缚。
2、汽蚀现象离心泵之所以能吸取液体，是由于泵的叶轮旋转时，将液体抛向外沿，而中心形成真空，而贮槽液面上的压力却为大气压，因此，泵就依靠此压差将液体压入泵内，如果输送的是水，并设叶轮进口处为绝对真空，管路阻力为零，液面上为一个标准大气压，那么最大几何吸上高度也不超过10.33米。
图1离心泵吸上真空度参照图1，列0~0，1~1截面间柏努利方程式：0120112s f p p u Z h g g g ρρ-⎛⎫=-++∑ ⎪⎝⎭(1)式中s Z 为几何安装高度。
设：01s p p H gρ-=，s H 为吸上真空高度，则012112o s s f p p u H Z h g gρ--==++∑(2)由此可知，1p 愈小，s H 愈大。
但当1p 低达v p (输送液体的饱和蒸汽压)时，液体就要汽化，就产生汽蚀现象，使泵无法工作，所以对1p 的降低幅度应有限制。
由上式可见，1p 随着泵的几何安装高度s Z 提高而降低，故最终应对泵的几何安装高度加以限制。
在离心泵的铭牌(性能表)上一般都列有允许吸上真空高度s H 允许和汽蚀余量h ∆允许，二者均是对泵的安装高度加以限制，以避免汽蚀现象发生。
化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种流体输送设备，其工作原理是基于离心力的作用。
本教案将详细介绍离心泵的工作原理、结构特点、分类以及应用领域。
二、工作原理离心泵的工作原理是利用离心力将流体从泵的进口处吸入，并通过离心力的作用将流体加速，最后从泵的出口处排出。
其主要组成部分包括泵体、叶轮、轴、轴承和密封装置。
1. 泵体：泵体是离心泵的主要承载部分，通常由铸铁、不锈钢等材料制成。
泵体内部包含进口口和出口口，通过这两个口实现流体的进出。
2. 叶轮：叶轮是离心泵的核心部件，其形状类似于一个圆盘，有多个叶片。
当泵转动时，叶轮也会随之转动，通过叶轮的旋转将流体加速。
3. 轴：轴是连接叶轮和电机的部件，起到传递动力的作用。
轴通常由高强度的合金钢制成，能够承受较大的转矩和压力。
4. 轴承：轴承用于支撑轴的转动，减小摩擦力和能量损失。
常见的轴承类型包括滚动轴承和滑动轴承。
5. 密封装置：密封装置用于防止流体泄漏，常见的密封装置包括填料密封和机械密封。
离心泵的工作原理可以简单描述为：当电机启动时，通过轴传递动力给叶轮，叶轮开始旋转。
同时，泵体内的流体被叶轮的离心力吸入，并在叶轮的旋转下加速。
最后，流体从出口排出，完成一次循环。
三、结构特点离心泵具有以下结构特点：1. 结构简单：离心泵的结构相对简单，由少量的主要部件组成，易于制造和维修。
2. 流量大：离心泵的流量较大，适用于大型工程和工业生产中的流体输送。
3. 扬程高：离心泵的扬程较高，能够将流体输送到较远的距离。
4. 运行平稳：离心泵的运行平稳，噪音小，振动小。
5. 适应性强：离心泵适用于输送各种液体，包括清水、污水、化学药品等。
四、分类离心泵根据叶轮的进口方向和出口方向的关系，可分为以下几种类型：1. 横向离心泵：叶轮的进口和出口在同一水平面上，适用于流量较大的场合。
2. 竖向离心泵：叶轮的进口和出口在垂直方向上，适用于扬程较高的场合。
化工原理第二章离心泵的工作原理教案一、引言离心泵作为化工工艺中常用的流体输送设备，具有结构简单、运行稳定、流量大等优点。
本教案旨在介绍离心泵的工作原理，帮助学生深入理解离心泵的基本原理和工作过程。
二、离心泵的基本原理离心泵是一种利用离心力将液体从低压区域输送到高压区域的设备。
其基本原理是通过转子的旋转产生离心力，使液体产生压力差，从而实现液体的输送。
三、离心泵的工作过程1. 吸入过程离心泵的工作开始于吸入过程。
当泵启动后，转子开始旋转，形成低压区域。
液体在低压区域中被抽入泵内。
2. 离心过程液体被吸入泵内后，随着转子的旋转，液体被甩到离心力的作用下，向离心泵的出口方向移动。
离心力越大，液体的流速越快。
3. 压力增加过程液体在离心泵中的流速增加，同时离心力的作用下，液体的压力也随之增加。
液体从低压区域被压入高压区域。
4. 排出过程当液体被压入高压区域后，离心泵的出口阀门打开，液体被排出泵外，完成一次工作循环。
四、离心泵的工作特点1. 流量大离心泵能够输送大量的液体，适用于工业生产中需要大流量输送的场合。
2. 压力稳定离心泵的工作过程稳定，能够保持较稳定的出口压力。
3. 适用范围广离心泵适用于输送各种液体，包括清水、污水、油类等。
4. 结构简单离心泵的结构相对简单，易于维护和操作。
五、离心泵的应用领域离心泵广泛应用于化工、石油、冶金、电力等行业。
常见的应用场景包括：1. 工业生产中的液体输送离心泵可用于输送化工产品、石油产品等。
2. 污水处理离心泵在污水处理厂中起到重要作用，能够将污水从低处抽升到高处进行处理。
3. 冷却循环系统离心泵可用于冷却循环系统，将冷却液循环输送，保持设备的正常运行温度。
4. 给水系统离心泵可用于给水系统，将水从水源输送到需要的地方，满足生产和生活用水需求。
六、实验教学设计为了帮助学生更好地理解离心泵的工作原理，可以设计以下实验教学内容：1. 实验目的：观察离心泵的工作过程，理解其工作原理。

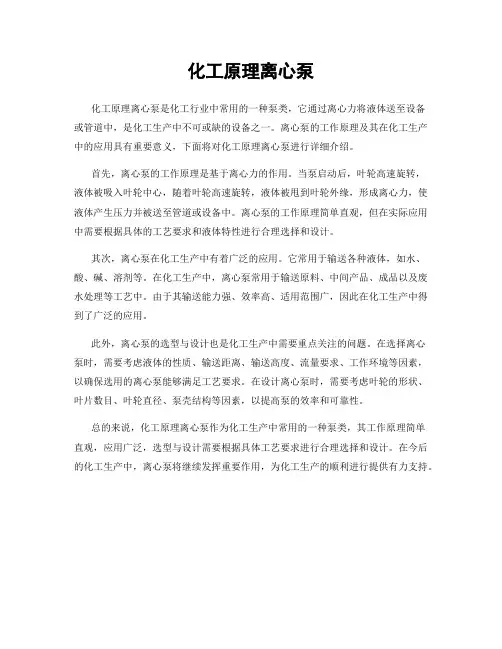

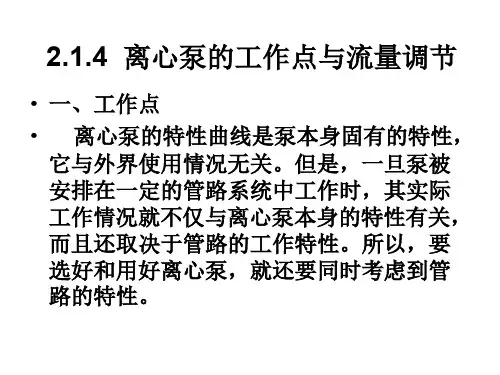

化工原理离心泵
化工原理离心泵是化工行业中常用的一种泵类，它通过离心力将液体送至设备
或管道中，是化工生产中不可或缺的设备之一。
离心泵的工作原理及其在化工生产中的应用具有重要意义，下面将对化工原理离心泵进行详细介绍。
首先，离心泵的工作原理是基于离心力的作用。
当泵启动后，叶轮高速旋转，
液体被吸入叶轮中心，随着叶轮高速旋转，液体被甩到叶轮外缘，形成离心力，使液体产生压力并被送至管道或设备中。
离心泵的工作原理简单直观，但在实际应用中需要根据具体的工艺要求和液体特性进行合理选择和设计。
其次，离心泵在化工生产中有着广泛的应用。
它常用于输送各种液体，如水、酸、碱、溶剂等。
在化工生产中，离心泵常用于输送原料、中间产品、成品以及废水处理等工艺中。
由于其输送能力强、效率高、适用范围广，因此在化工生产中得到了广泛的应用。
此外，离心泵的选型与设计也是化工生产中需要重点关注的问题。
在选择离心
泵时，需要考虑液体的性质、输送距离、输送高度、流量要求、工作环境等因素，以确保选用的离心泵能够满足工艺要求。
在设计离心泵时，需要考虑叶轮的形状、叶片数目、叶轮直径、泵壳结构等因素，以提高泵的效率和可靠性。
总的来说，化工原理离心泵作为化工生产中常用的一种泵类，其工作原理简单
直观，应用广泛，选型与设计需要根据具体工艺要求进行合理选择和设计。
在今后的化工生产中，离心泵将继续发挥重要作用，为化工生产的顺利进行提供有力支持。
