化工原理—离心泵

化工原理离心泵课程设计一、课程目标知识目标：1. 理解离心泵的工作原理，掌握其主要结构及各部分功能；2. 学会计算离心泵的扬程、流量、功率等基本参数，并能运用相关公式解决实际问题；3. 了解离心泵在化工生产中的应用，掌握其选型和使用注意事项。

技能目标：1. 能够正确操作离心泵，进行简单的故障排除和日常维护；2. 培养学生运用化工原理解决实际问题的能力，提高学生的实验操作技能；3. 提高学生的团队协作能力和实验报告撰写能力。

情感态度价值观目标：1. 培养学生对化工原理课程的兴趣，激发学生学习热情；2. 增强学生的环保意识，使其认识到合理使用离心泵在节能减排中的重要性；3. 培养学生严谨、认真、负责的学习态度，提高学生的职业素养。

课程性质：本课程为化工原理课程的实践环节，旨在帮助学生将理论知识与实际操作相结合，提高学生的工程实践能力。

学生特点：高二年级学生，已具备一定的化学基础和实验操作技能，对化工原理有一定了解，但缺乏实际操作经验。

教学要求：结合学生特点，注重实践操作与理论知识的结合，提高学生的动手能力和问题解决能力。

通过课程目标的分解，使学生在实践中掌握离心泵的相关知识，为后续学习打下坚实基础。

二、教学内容1. 离心泵基础知识：讲解离心泵的工作原理、结构特点及其在化工生产中的应用。

- 教材章节：第二章第一节《流体输送机械》- 内容：流体力学基础、离心泵原理、泵的分类及结构。

2. 离心泵性能参数：学习离心泵的扬程、流量、功率等性能参数的计算方法。

- 教材章节：第二章第二节《离心泵的性能参数》- 内容：扬程、流量、功率的定义及计算公式、性能曲线。

3. 离心泵选型与使用：介绍离心泵的选型原则、使用注意事项及故障排除方法。

- 教材章节：第二章第三节《离心泵的选型与使用》- 内容：选型原则、安装要求、操作注意事项、常见故障及排除方法。

4. 实践操作：组织学生进行离心泵的拆装、操作、维护等实践环节。

- 教材章节：实验指导书《离心泵实验》- 内容：拆装、操作、调试、故障排除、维护保养。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种设备，广泛应用于液体输送、循环和增压等工艺过程中。

本教案将介绍离心泵的工作原理，包括离心泵的结构和工作原理、离心泵的性能参数以及离心泵的应用范围等内容。

二、离心泵的结构和工作原理离心泵主要由泵体、叶轮、轴、轴承和密封装置等组成。

泵体是离心泵的壳体，内部有进口和出口，用于液体的进出。

叶轮是离心泵的核心部件，通过轴与电机相连，叶轮的旋转产生离心力，使液体被抛离叶轮并向出口方向流动。

轴是连接叶轮和电机的部件，承受叶轮的旋转力和液体的压力。

轴承用于支撑轴的转动，减少摩擦和磨损。

密封装置用于防止液体泄漏。

离心泵的工作原理是利用离心力将液体从进口吸入，并通过叶轮的旋转产生的离心力将液体抛离叶轮，使液体沿着泵体的流道流向出口。

当离心泵启动后，电机带动轴和叶轮一起旋转，液体被吸入泵体并经过叶轮的加速，然后被抛离叶轮，产生的离心力使液体压力增加，最终从出口排出。

三、离心泵的性能参数1. 流量：离心泵单位时间内输送的液体体积，通常用立方米/小时或加仑/分钟表示。

2. 扬程：离心泵输送液体时所克服的垂直高度差，通常用米或英尺表示。

3. 功率：离心泵所需的功率，通常用千瓦或马力表示。

4. 效率：离心泵的效率是指输送液体所消耗的功率与输入功率之比，通常以百分比表示。

5. NPSH：离心泵所需的净正吸入头，是指液体进入泵前的压力与液体饱和蒸汽压力之差，通常用米或英尺表示。

四、离心泵的应用范围离心泵广泛应用于化工工程中的各个领域，包括石油化工、制药、冶金、电力、水处理等。

具体应用包括：1. 液体输送：离心泵可以将液体从一个地方输送到另一个地方，如将原油从油井输送到炼油厂。

2. 循环系统：离心泵可以用于循环系统中，如水循环系统中的循环泵。

3. 增压系统：离心泵可以用于增压系统，如给水泵将水从低压区域输送到高压区域。

4. 冷却系统：离心泵可以用于冷却系统，如冷却水泵将冷却水循环输送到冷却设备中。

化工原理离心泵的工作原理离心泵，这个名字一听就让人觉得高大上，对吧？其实它的工作原理相当简单，简单到让你觉得“原来我也能懂”！我们先来聊聊什么是离心泵。

顾名思义，它是一种利用离心力来推动液体流动的机械设备，常用于化工、石油、制药等领域。

别看它小小的，功能可大了，简直是液体运输的“搬运工”！1. 离心泵的基本构造1.1 泵壳与叶轮首先，咱们得说说离心泵的基本构造。

它主要由泵壳和叶轮两部分组成。

泵壳就像是一个房子，负责把液体“安顿好”；而叶轮就像是“厨师”，负责把液体“煮熟”。

当叶轮转动时，液体就像被搅拌一样，瞬间飞速旋转，离心力把液体推向四周。

听起来是不是很神奇？1.2 吸入与排出然后，咱们再看看它是怎么“吸”进和“吐”出的。

离心泵的底部有个入口，液体通过这个入口进入泵体，接着被叶轮“吸住”，然后迅速旋转。

等到液体被“打上天”之后，它就从泵的出口流出去，像是一个小精灵，欢快地奔向它的新家。

这个过程就像我们打水，从水桶里吸水，然后把水倒出来，一气呵成，干净利落！2. 离心力的神奇2.1 什么是离心力那么，离心力到底是什么呢？简单来说，离心力是一种假想的力，当物体在圆周运动时，物体似乎受到向外的拉力。

就好比你坐在旋转木马上，身体会不由自主地向外倾斜，那就是离心力在作祟！离心泵就是利用这个原理，把液体像甩干毛巾一样甩出去。

2.2 实际应用离心泵的实际应用简直多得数不胜数。

在化工厂里，它们负责输送各种液体，比如酸、碱、油等，甚至连水都不放过！有了离心泵，这些液体就像在高速公路上驰骋，不怕堵车，也不怕颠簸，效率高得不得了。

想想看，生活中能见到的矿泉水、饮料，离心泵可是大功臣呢！3. 离心泵的优缺点3.1 优点说到优缺点，离心泵的优点简直数不胜数。

首先，它结构简单，维护方便；其次，流量大，压力稳定；最后，噪音小，不像某些机器那样“叮叮咚咚”闹腾！就像是家里的小家电，虽然功能简单，但却能让我们的生活变得更加便利。

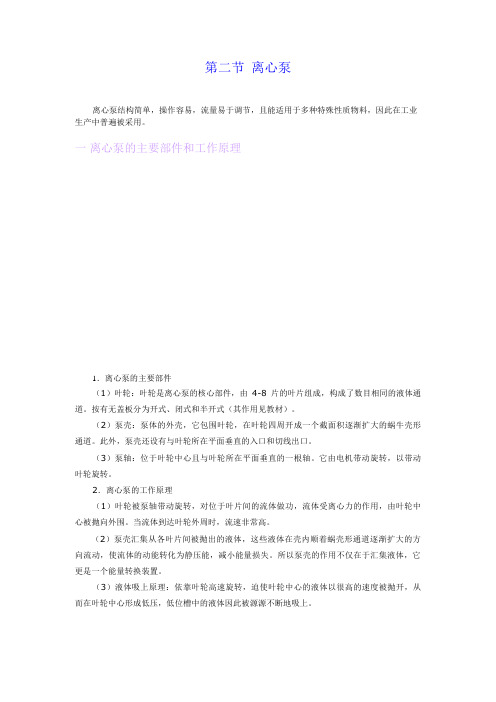

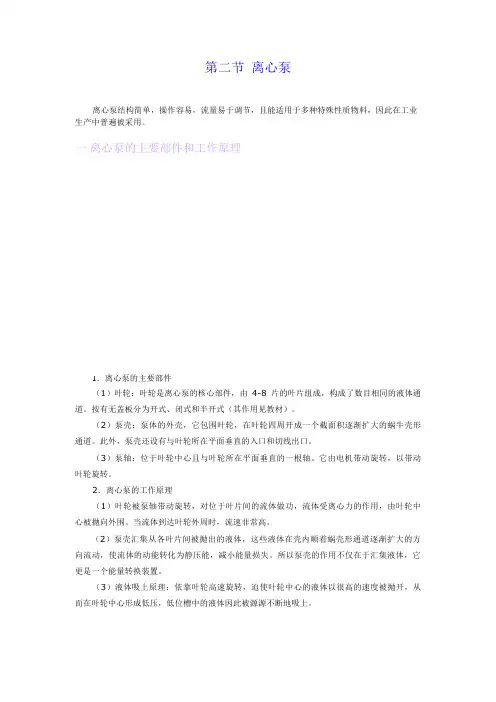

第二节离心泵离心泵结构简单，操作容易，流量易于调节，且能适用于多种特殊性质物料，因此在工业生产中普遍被采用。

一离心泵的主要部件和工作原理1．离心泵的主要部件（1）叶轮：叶轮是离心泵的核心部件，由4-8片的叶片组成，构成了数目相同的液体通道。

按有无盖板分为开式、闭式和半开式（其作用见教材）。

（2）泵壳：泵体的外壳，它包围叶轮，在叶轮四周开成一个截面积逐渐扩大的蜗牛壳形通道。

此外，泵壳还设有与叶轮所在平面垂直的入口和切线出口。

（3）泵轴：位于叶轮中心且与叶轮所在平面垂直的一根轴。

它由电机带动旋转，以带动叶轮旋转。

2．离心泵的工作原理（1）叶轮被泵轴带动旋转，对位于叶片间的流体做功，流体受离心力的作用，由叶轮中心被抛向外围。

当流体到达叶轮外周时，流速非常高。

（2）泵壳汇集从各叶片间被抛出的液体，这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动，使流体的动能转化为静压能，减小能量损失。

所以泵壳的作用不仅在于汇集液体，它更是一个能量转换装置。

（3）液体吸上原理：依靠叶轮高速旋转，迫使叶轮中心的液体以很高的速度被抛开，从而在叶轮中心形成低压，低位槽中的液体因此被源源不断地吸上。

气缚现象：如果离心泵在启动前壳内充满的是气体，则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度，这样槽内液体便不能被吸上。

这一现象称为气缚。

（通过第一章的一个例题加以类比说明）。

为防止气缚现象的发生，离心泵启动前要用外来的液体将泵壳内空间灌满。

这一步操作称为灌泵。

为防止灌入泵壳内的液体因重力流入低位槽内，在泵吸入管路的入口处装有止逆阀（底阀）；如果泵的位置低于槽内液面，则启动时无需灌泵。

（4）叶轮外周安装导轮，使泵内液体能量转换效率高。

导轮是位于叶轮外周的固定的带叶片的环。

这此叶片的弯曲方向与叶轮叶片的弯曲方向相反，其弯曲角度正好与液体从叶轮流出的方向相适应，引导液体在泵壳通道内平稳地改变方向，使能量损耗最小，动压能转换为静压能的效率高。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种流体输送设备，广泛应用于石油、化工、冶金、电力等行业。

本教案将详细介绍离心泵的工作原理，包括离心泵的结构、工作原理和性能参数等方面的内容。

二、离心泵的结构离心泵主要由泵体、叶轮、轴、轴承和密封装置等部分组成。

1. 泵体：泵体是离心泵的主要承载部分，通常由铸铁或不锈钢制成。

泵体内部包含进口和出口两个管道，分别用于流体的进出。

2. 叶轮：叶轮是离心泵的核心部件，它通过转动产生离心力，将流体从进口处吸入并通过出口处排出。

叶轮通常由铸铁或不锈钢制成，形状有多种类型，如封闭式、半开放式和开放式等。

3. 轴：轴是连接叶轮和驱动装置的部分，通常由碳钢或不锈钢制成。

轴的强度和刚度对离心泵的工作稳定性和寿命有重要影响。

4. 轴承：轴承支撑轴的旋转运动，减少轴与泵体之间的摩擦。

常见的轴承类型有滚动轴承和滑动轴承。

5. 密封装置：密封装置用于防止流体泄漏，通常采用填料密封、机械密封或磁力密封等方式。

三、离心泵的工作原理离心泵的工作原理基于离心力的作用。

当泵启动后，驱动装置带动轴转动，轴上的叶轮也随之旋转。

叶轮的旋转产生离心力，使流体从进口处被吸入泵体内部，并在叶轮的作用下加速流动。

随着流体的加速，流体的压力也随之增加。

最终，流体通过出口管道被排出泵体，完成输送过程。

离心泵的工作原理可以简单概括为以下几个步骤：1. 叶轮旋转：驱动装置带动轴转动，叶轮也随之旋转。

2. 流体吸入：叶轮的旋转产生离心力，使流体从进口处被吸入泵体内部。

3. 流体加速：叶轮的作用下，流体被加速，流速增大，压力增加。

4. 流体排出：流体通过出口管道被排出泵体，完成输送过程。

四、离心泵的性能参数离心泵的性能参数主要包括流量、扬程、效率和功率等。

1. 流量：离心泵每单位时间内输送的流体体积，通常以立方米/小时或升/秒表示。

2. 扬程：离心泵输送流体时所需克服的总压力，通常以米或千帕表示。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种流体输送设备，其工作原理是基于离心力的作用。

本教案将详细介绍离心泵的工作原理、结构特点、分类以及应用领域。

二、工作原理离心泵的工作原理是利用离心力将流体从泵的进口处吸入，并通过离心力的作用将流体加速，最后从泵的出口处排出。

其主要组成部分包括泵体、叶轮、轴、轴承和密封装置。

1. 泵体：泵体是离心泵的主要承载部分，通常由铸铁、不锈钢等材料制成。

泵体内部包含进口口和出口口，通过这两个口实现流体的进出。

2. 叶轮：叶轮是离心泵的核心部件，其形状类似于一个圆盘，有多个叶片。

当泵转动时，叶轮也会随之转动，通过叶轮的旋转将流体加速。

3. 轴：轴是连接叶轮和电机的部件，起到传递动力的作用。

轴通常由高强度的合金钢制成，能够承受较大的转矩和压力。

4. 轴承：轴承用于支撑轴的转动，减小摩擦力和能量损失。

常见的轴承类型包括滚动轴承和滑动轴承。

5. 密封装置：密封装置用于防止流体泄漏，常见的密封装置包括填料密封和机械密封。

离心泵的工作原理可以简单描述为：当电机启动时，通过轴传递动力给叶轮，叶轮开始旋转。

同时，泵体内的流体被叶轮的离心力吸入，并在叶轮的旋转下加速。

最后，流体从出口排出，完成一次循环。

三、结构特点离心泵具有以下结构特点：1. 结构简单：离心泵的结构相对简单，由少量的主要部件组成，易于制造和维修。

2. 流量大：离心泵的流量较大，适用于大型工程和工业生产中的流体输送。

3. 扬程高：离心泵的扬程较高，能够将流体输送到较远的距离。

4. 运行平稳：离心泵的运行平稳，噪音小，振动小。

5. 适应性强：离心泵适用于输送各种液体，包括清水、污水、化学药品等。

四、分类离心泵根据叶轮的进口方向和出口方向的关系，可分为以下几种类型：1. 横向离心泵：叶轮的进口和出口在同一水平面上，适用于流量较大的场合。

2. 竖向离心泵：叶轮的进口和出口在垂直方向上，适用于扬程较高的场合。

化工原理离心泵
化工原理离心泵是化工行业中常用的一种泵类，它通过离心力将液体送至设备
或管道中，是化工生产中不可或缺的设备之一。

离心泵的工作原理及其在化工生产中的应用具有重要意义，下面将对化工原理离心泵进行详细介绍。

首先，离心泵的工作原理是基于离心力的作用。

当泵启动后，叶轮高速旋转，
液体被吸入叶轮中心，随着叶轮高速旋转，液体被甩到叶轮外缘，形成离心力，使液体产生压力并被送至管道或设备中。

离心泵的工作原理简单直观，但在实际应用中需要根据具体的工艺要求和液体特性进行合理选择和设计。

其次，离心泵在化工生产中有着广泛的应用。

它常用于输送各种液体，如水、酸、碱、溶剂等。

在化工生产中，离心泵常用于输送原料、中间产品、成品以及废水处理等工艺中。

由于其输送能力强、效率高、适用范围广，因此在化工生产中得到了广泛的应用。

此外，离心泵的选型与设计也是化工生产中需要重点关注的问题。

在选择离心
泵时，需要考虑液体的性质、输送距离、输送高度、流量要求、工作环境等因素，以确保选用的离心泵能够满足工艺要求。

在设计离心泵时，需要考虑叶轮的形状、叶片数目、叶轮直径、泵壳结构等因素，以提高泵的效率和可靠性。

总的来说，化工原理离心泵作为化工生产中常用的一种泵类，其工作原理简单
直观，应用广泛，选型与设计需要根据具体工艺要求进行合理选择和设计。

在今后的化工生产中，离心泵将继续发挥重要作用，为化工生产的顺利进行提供有力支持。

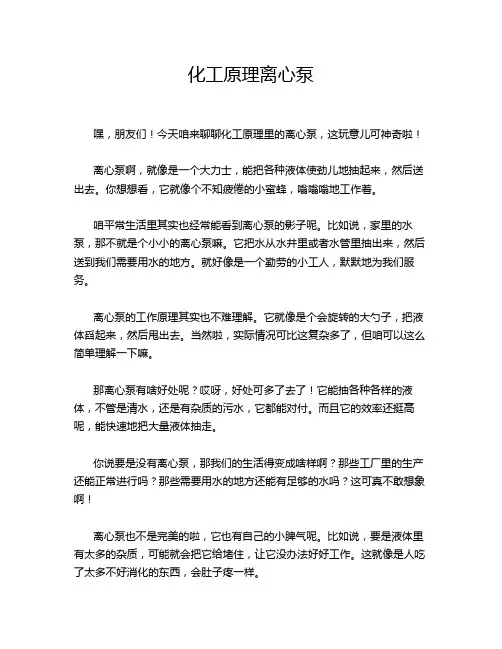

化工原理离心泵嘿，朋友们！今天咱来聊聊化工原理里的离心泵，这玩意儿可神奇啦！离心泵啊，就像是一个大力士，能把各种液体使劲儿地抽起来，然后送出去。

你想想看，它就像个不知疲倦的小蜜蜂，嗡嗡嗡地工作着。

咱平常生活里其实也经常能看到离心泵的影子呢。

比如说，家里的水泵，那不就是个小小的离心泵嘛。

它把水从水井里或者水管里抽出来，然后送到我们需要用水的地方。

就好像是一个勤劳的小工人，默默地为我们服务。

离心泵的工作原理其实也不难理解。

它就像是个会旋转的大勺子，把液体舀起来，然后甩出去。

当然啦，实际情况可比这复杂多了，但咱可以这么简单理解一下嘛。

那离心泵有啥好处呢？哎呀，好处可多了去了！它能抽各种各样的液体，不管是清水，还是有杂质的污水，它都能对付。

而且它的效率还挺高呢，能快速地把大量液体抽走。

你说要是没有离心泵，那我们的生活得变成啥样啊？那些工厂里的生产还能正常进行吗？那些需要用水的地方还能有足够的水吗？这可真不敢想象啊！离心泵也不是完美的啦，它也有自己的小脾气呢。

比如说，要是液体里有太多的杂质，可能就会把它给堵住，让它没办法好好工作。

这就像是人吃了太多不好消化的东西，会肚子疼一样。

那我们怎么照顾好离心泵这个小家伙呢？首先呢，要给它提供干净的液体，别让那些杂质来捣乱。

然后呢，要定期给它检查检查，看看有没有啥毛病。

要是发现问题了，可得赶紧解决，不然它闹起脾气来可不得了。

还有啊，不同的离心泵也有不同的特点呢。

有的离心泵力气大，能抽很多液体；有的离心泵就比较小巧玲珑，适合一些小地方使用。

就跟人一样，每个人都有自己的特长和优点呢。

总之呢，离心泵在我们的生活和工业生产中都扮演着非常重要的角色。

它就像一个默默无闻的英雄，一直在为我们付出。

我们可得好好珍惜它，让它能一直好好地为我们工作呀！所以说，离心泵可真是个了不起的东西啊，大家说是不是呢？原创不易，请尊重原创，谢谢!。

化工原理离心泵的原理和作用离心泵是一种常见的化工设备，它利用离心力将液体从一个低压区域送往一个高压区域，实现液体的输送。

离心泵的主要原理是通过高速旋转的叶轮产生离心力，使液体在泵体内产生压力，从而实现液体的输送。

离心泵的主要组成部分包括泵体、叶轮、轴、轴承和密封装置等。

泵体是离心泵的主要承载部分，通常由铸铁或不锈钢等材料制成。

叶轮位于泵体内，是离心泵的核心部件，它在泵体内高速旋转，通过叶片的作用将液体吸入并从中心部分推出。

轴是将电机的旋转转换为叶轮的旋转力矩的连接部件，通常由高强度的合金钢制成。

轴承则用于支撑轴的旋转，确保离心泵的稳定运行。

密封装置用于防止泵体内液体外泄，常见的密封方式有填料密封和机械密封。

离心泵在工业生产中起到了重要的作用。

它可以将液体从低压区域输送到高压区域，满足工艺要求。

离心泵能够输送各种化工液体，包括水、盐水、溶剂、腐蚀性液体和高温液体等。

通过选择不同材质的泵体和叶轮，可以满足不同液体的输送要求。

离心泵在化工生产过程中被广泛应用于原料输送、工艺流程控制和废水处理等方面。

离心泵的工作原理是基于离心力的作用。

当离心泵启动后，电机驱动轴快速旋转，进而带动叶轮高速旋转。

由于叶轮叶片的造型和叶轮的高速旋转，液体在叶轮周围形成一个低压区域。

液体通过进口管道被吸入泵体内，随后被叶轮迅速推到离心力作用区域的出口。

由于液体在叶轮的旋转中受到离心力的作用，压力增加，液体被迅速推出泵体，通过出口管道输送到指定位置。

离心泵的工作过程中涉及到一些重要参数。

首先是扬程，它定义了离心泵所能提供的液体扬程高度。

扬程越大，离心泵对液体的输送高度要求越大。

然后是流量，即单位时间内通过离心泵的液体体积。

流量大小与叶轮的转速和液体的物性有关。

另外，还需要关注泵的效率和功率。

离心泵的效率定义为输出功率与输入功率的比值，反映了泵的能量转换效率。

功率则表示泵体所需的电机功率，表示了泵的耗能情况。

总之，离心泵是化工生产中常见的液体输送设备，它利用离心力将液体从一个低压区域送往一个高压区域。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工艺中常用的一种泵类，广泛应用于液体输送领域。

本教案将介绍离心泵的工作原理、结构和应用。

二、离心泵的工作原理离心泵是利用离心力将液体从低压区域输送到高压区域的设备。

其工作原理如下：1. 原理概述：离心泵通过转子的旋转，使液体在离心力的作用下产生压力，从而实现液体的输送。

2. 结构组成：离心泵主要由泵壳、叶轮、轴和密封装置等组成。

泵壳用于容纳液体，叶轮则是通过旋转产生离心力，轴用于连接叶轮和驱动装置，密封装置则用于防止泵内液体泄漏。

3. 工作过程：当离心泵启动时，驱动装置带动轴和叶轮旋转。

液体通过吸入口进入泵壳，然后被叶轮的旋转力推动，产生离心力。

液体在离心力的作用下，从叶轮的出口处排出，形成压力。

三、离心泵的结构离心泵的结构主要包括以下几个部分：1. 泵壳：泵壳是离心泵的外壳，用于容纳液体，并通过吸入口和排出口与外部管道相连接。

2. 叶轮：叶轮是离心泵的核心部件，通过旋转产生离心力，并推动液体的流动。

3. 轴：轴是将驱动装置与叶轮连接的部件，承担着传递动力和支撑叶轮的作用。

4. 密封装置：密封装置用于防止泵内液体泄漏，常见的密封形式有填料密封和机械密封。

四、离心泵的应用离心泵广泛应用于各个领域的液体输送，包括但不限于以下几个方面：1. 化工工艺：离心泵在化工工艺中常用于输送各种化工液体，如酸、碱、溶剂等。

2. 石油化工：离心泵在石油化工行业中用于原油输送、炼油过程中的液体循环等。

3. 污水处理：离心泵在污水处理厂中用于将污水从低处抽送到高处进行处理。

4. 给水供排水：离心泵在城市给水和排水系统中起着重要的作用，用于输送清水、污水等。

5. 农业灌溉：离心泵在农业灌溉系统中用于提供水源，实现农田的灌溉需求。

五、总结离心泵是一种常用的液体输送设备，其工作原理基于离心力的产生和利用。

离心泵的结构主要包括泵壳、叶轮、轴和密封装置等部件。

离心泵广泛应用于化工工艺、石油化工、污水处理、给水供排水和农业灌溉等领域。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工艺中常用的一种流体输送设备，广泛应用于化工、石油、制药、冶金等行业。

本教案旨在介绍离心泵的工作原理，包括离心泵的结构、工作原理和性能参数等内容，匡助学生深入理解离心泵的工作原理及其在化工过程中的应用。

二、离心泵的结构1. 泵体：离心泵的泵体通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和机械强度。

2. 叶轮：离心泵的叶轮是离心泵工作的关键部件，其结构通常分为前叶片、中叶片和后叶片三部份。

叶轮的形状和叶片的数量会影响泵的性能。

3. 泵轴：离心泵的泵轴是连接机电和叶轮的部件，通常由不锈钢制成，具有足够的强度和刚性。

4. 机械密封：离心泵的机械密封用于防止泵体与泵轴之间的泄漏，通常采用填料密封或者机械密封装置。

三、离心泵的工作原理1. 吸入过程：当离心泵开始工作时，泵体内部形成一个低压区域。

泵轴带动叶轮旋转，叶轮叶片的离心力使液体被吸入泵体。

2. 压送过程：当液体被吸入泵体后，叶轮的旋转使液体获得动能，液体在离心力的作用下被迅速推向出口。

3. 排出过程：液体经过泵体和出口管道后，被排出到目标位置。

四、离心泵的性能参数1. 流量：离心泵的流量是指单位时间内通过泵的液体体积。

流量的大小取决于泵的转速和叶轮的结构。

2. 扬程：离心泵的扬程是指液体通过泵时所能达到的最大高度差。

扬程的大小取决于泵的转速、叶轮的结构和泵的工作状态。

3. 功率：离心泵的功率是指泵所需要的电力或者机械能。

功率的大小取决于流量、扬程和泵的效率。

4. 效率：离心泵的效率是指泵转换输入能量为输出能量的比例。

效率的大小取决于泵的结构、材料和工作状态。

五、离心泵在化工过程中的应用1. 液体输送：离心泵广泛应用于液体的输送过程中，如化工生产中的原料输送、产品输送等。

2. 冷却循环：离心泵可用于化工设备的冷却循环系统中，通过循环流动的冷却液体将热量带走，保持设备的正常运行。

3. 混合搅拌：离心泵可用于化工过程中的混合搅拌，将不同的液体通过离心泵混合搅拌，实现反应物料的均匀混合。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工艺中常用的一种流体输送设备，其工作原理和性能对于化工工程师来说至关重要。

本教案旨在介绍离心泵的工作原理、结构和性能参数，帮助学生深入理解离心泵的工作原理，为日后的化工工程实践打下基础。

二、离心泵的工作原理1. 离心力原理离心泵的工作原理基于离心力的作用。

当离心泵转子旋转时，液体由进口进入泵体，并通过转子叶片的离心力作用被甩到泵体的出口处，从而实现液体的输送。

2. 结构组成离心泵主要由泵体、转子、进出口管道和轴承等部分组成。

泵体是离心泵的主要承载部分，其内部空腔形成了液体流动的通道。

转子是离心泵的核心部件，由叶轮和轴组成，通过电机的驱动使其旋转。

进出口管道用于连接泵体和输送介质的管道，起到进出液体的作用。

轴承则用于支撑转子的旋转。

3. 工作过程离心泵的工作过程可以分为吸入过程和压缩过程两个阶段。

在吸入过程中，离心泵的叶轮旋转，通过离心力将液体从进口吸入泵体。

在压缩过程中，叶轮继续旋转，离心力将液体甩到泵体的出口处，形成高压区，从而实现液体的输送。

三、离心泵的性能参数1. 流量流量是离心泵的重要性能参数，表示单位时间内泵送液体的体积。

流量的大小取决于泵的转速、叶轮的直径和叶轮的几何形状等因素。

2. 扬程扬程是离心泵的另一个重要性能参数，表示泵能够提供的液体压力。

扬程的大小取决于泵的转速、叶轮的直径和叶轮的几何形状等因素。

3. 效率效率是离心泵的能量转换效率，表示泵能够将输入的机械能转换为输出的液体能量的比例。

离心泵的效率通常在60%至90%之间，取决于泵的结构和工作条件等因素。

4. 功率功率是离心泵所需的能量输入，表示泵运行时所消耗的能量。

功率的大小取决于流量、扬程和效率等因素。

四、离心泵的应用离心泵广泛应用于化工工程中的液体输送、循环和增压等领域。

常见的应用包括石油化工、化肥生产、污水处理、供水系统等。

离心泵的工作原理和性能参数对于化工工程师来说至关重要，能够帮助他们选择合适的离心泵，设计和优化化工工艺流程。
