NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。
将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。
这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。
变送器的线性化电路有两种，均采用反馈方式。
N WK1-GR系列中文低压无功功率自动补偿控制器（简称控制器）采用手机菜单操作模式，实现人机交换，适用于电网的配电监测和共补、分补兼顾的无功补偿。
它采用ASIC处理芯片，通过FFT(快速傅立叶计算)对采集的三相电压和三相电流进行计算和分析，故在电网有较大的谐波分量下，能够正常以无功功率作为投切电容器的依据，并结合功率因数进行投切。
电容容量可按循环、编码或任意值组合，进行对单相或三相电容的匹配或投切，实现最优的补偿效果，它完全覆盖三相220V、380V、440V、690V等世界不同地区的低压电网系统，频率50Hz与60Hz通用，抗谐波能力更强，具有中英文版本，可定制光伏专用产品，是我公司推出的新一代智能型低压无功功率自动补偿控制器。
它内置集成了数字化的电网测量与记录储存功能于一身，采用大屏幕点阵液晶屏，中文或图形化实时显示几十种电量，并提供电能质量分析,谐波环境下电量测量精度高，具有谐波超值保护和RS485通讯传输功能。
符合标准：JB/T9663-2013;DL/T597-19964.1 可实现全三相共补补偿，全单相分补补偿，三相与单相混合补偿。
四象限显示功率因数，以基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡,并在有谐波的场合下能正确的显示电网功率因数和谐波含量。
可为用户定制光伏发电专用控制器。
4.2 点阵液晶屏实时显示基波功率因数、含谐波功率因数、电压、频率、电流、△KVAR、有功、无功、视在、零序电压、零序电流、电压不平衡度、电流不平衡度、THD、THD、3~15次谐波棒形图、相位角、U I电能、温度、时间等电网参数。
4.3 独特的智能查线功能：可检查三相电压相序、电流极性和相序，并进行软件换线。
根据中文提示，指导用户查线和换线，极其方便。
4.4 电容容量值设定方式:可按编码值设定,也可按等容量值设定,也可采用任意值设定,灵活方便。
4.5 对同容量电容，投切时按动作次数的多少选取电容实行均衡投切；对不同容量电容，按无功补偿需量△Q大小自动选择匹配电容逐个投入或切除，并兼顾次数；对既有不同容量，又有同容量的情况下，先按无功补偿需量△Q大小自动选择匹配的电容容量，再根据动作次数对等容电容实行均衡投切,特别适用于用电负荷不稳定的场合。

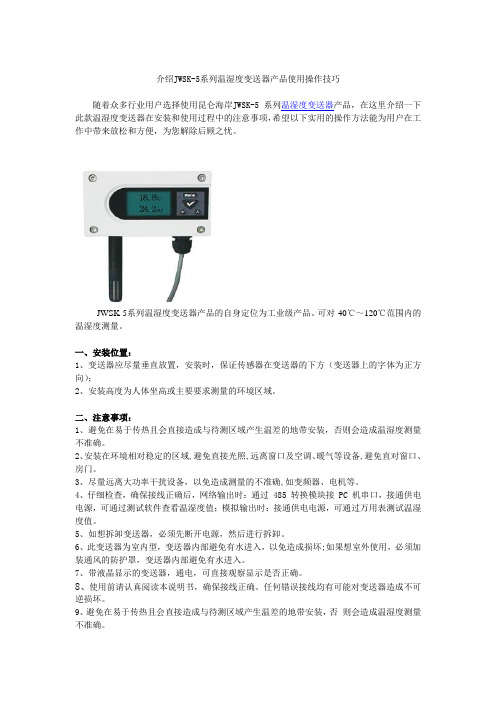

介绍JWSK-5系列温湿度变送器产品使用操作技巧随着众多行业用户选择使用昆仑海岸JWSK-5 系列温湿度变送器产品，在这里介绍一下此款温湿度变送器在安装和使用过程中的注意事项，希望以下实用的操作方法能为用户在工作中带来放松和方便，为您解除后顾之忧。
JWSK-5系列温湿度变送器产品的自身定位为工业级产品。
可对-40℃～120℃范围内的温湿度测量。
一、安装位置：1、变送器应尽量垂直放置，安装时，保证传感器在变送器的下方（变送器上的字体为正方向）；2、安装高度为人体坐高或主要要求测量的环境区域。
二、注意事项：1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
2、安装在环境相对稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。
3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。
4、仔细检查，确保接线正确后，网络输出时：通过 485 转换模块接 PC 机串口，接通供电电源，可通过测试软件查看温湿度值；模拟输出时：接通供电电源，可通过万用表测试温湿度值。
5、如想拆卸变送器，必须先断开电源，然后进行拆卸。
6、此变送器为室内型，变送器内部避免有水进入，以免造成损坏;如果想室外使用，必须加装通风的防护罩，变送器内部避免有水进入。
7、带液晶显示的变送器，通电，可直接观察显示是否正确。
8、使用前请认真阅读本说明书，确保接线正确。
任何错误接线均有可能对变送器造成不可逆损坏。
9、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
10、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。
请勿进行冷、热冲击。
三、保养方式1、变送器长时间使用会产生偏移，为保证测量准确度，最好每年校准一次。
2、如传感器防护罩为金属外壳，可在使用 2-3 个月后拆卸，对过滤网进行清洗，使测量环境流通正常。
四、运输和存储1、变送器尽量避免震动，轻拿轻放。
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
honeywell压力变送器st700说明书Honeywell压力变送器ST700是一种高精度、高可靠性的压力测量仪器，适用于各种工业应用。
它采用先进的传感技术和数字电路设计，能够准确、稳定地测量物体的压力，并将其转换成标准的电信号输出。
首先，ST700压力变送器具有可靠性和稳定性的特点。
它采用了特制的传感元件和先进的电路设计，能够在各种环境下提供高精度的测量结果。
而且，ST700变送器的传感元件经过特殊加工，具有抗震、抗振动和耐腐蚀的性能，能够在恶劣环境下工作，并保持长期的稳定性。
其次，ST700压力变送器具有多种测量范围可选。
根据用户的需求，可以选择不同的测量范围，从几百帕到几千巴不等。
并且，ST700压力变送器可以提供多种输出信号，如4-20mA、0-5V、0-10V等，方便与其他仪器设备进行连接和通信。
此外，ST700压力变送器还具有自动温度补偿和零点漂移自动补偿功能。
由于温度会对测量结果产生一定影响，ST700变送器能够通过内置的温度传感器，进行实时温度监测和自动温度补偿，确保测量结果的准确性。
同时，通过自动零点漂移补偿功能，减少了由于时间和使用条件的变化而引起的误差。
此外，ST700压力变送器还具有高抗干扰性能。
它采用了抗干扰算法和滤波技术，能够抑制各种干扰信号，如电磁干扰、振动干扰等，从而提供精确稳定的测量结果。
最后，ST700压力变送器具有易安装和维护的特点。
它采用了标准化的接口和连接方式，方便用户进行安装和调试。
并且，ST700变送器内部的传感元件和电路板均采用模块化设计，易于维修和更换。
总之，Honeywell压力变送器ST700具有高精度、高可靠性和高抗干扰性能的特点。
它适用于各种工业应用领域，如石油化工、电力、制药、食品等。
在实际应用中，ST700变送器能够提供准确、稳定的压力测量结果，从而帮助用户提高生产效率、保障产品质量、降低成本。
WNK7系列PROFIBUS-PA变送器GSD和EDDL文件导入方法一、 导入GSD文件（以SIMATIC STEP7 V5.4组态软件为例）1. 打开SIMATIC Manager软件，见下图；2. 打开Hardware，选择“Options”→“Install GSD file…”见下图；3.在“Install GSD files”界面中，选择GSD文件所在的文件夹即“WNK7_Pressure_GSD_EDDL文件”文件夹，在列表中可看到“WNK0B6E.gsd”，点击“WNK0B6E.gsd”，然后点击“Install”按钮即可安装，见下图；4．GSD文件安装好后，在“HW Config”界面的右边的设备列表中即可看到“WNK Sertial Pressure Transmitter”。
二、导入EDDL文件（以SIMATIC PDM 6.0管理软件为例）1. 加入变送器生产厂商信息；a)、以记事本方式用打开manufacturer.csv文件，manufacturer.csv文件一般在SIMATIC软件的安装目录下的S7BIN文件夹下，如：“ C:\Program Files\Siemens\Step7\S7BIN”；b)、将光盘目录下的“WNK厂商信息.csv”中的内容拷贝到“manufacturer.csv”文件的尾部并保存，如下图；2.选择“开始”→“所有程序”→“SIMATIC”→“SIMATIC PDM”→“Manage device catalog”，在“SIMATIC PDM Manager Device Catalog”界面中点击“Browse…”按钮选择EDDL文件所在的文件夹即“WNK7_Pressure_GSD_EDDL文件”文件夹，在列表中可看到“Anhui WNK Electronic Engineering Co.,Ltd”, 点击“Select All”按钮，如下图；3. 点击“OK”按钮，如下图；3. 再点击“OK”按钮进行安装，如下图；点击“确定”按钮完成安装。
CHT-W/N系列温湿度传感变送器参数说明简述：CHT-W/N系列温湿度传感器采用优质进口高分子湿敏元件作为湿度测量部件、铂热电阻作为温度敏感元件，配以精密仪表运算放大器，及专用V/I芯片等信号处理电路，将环境中的温度与湿度转换成与之相对应的标准信号，具有体积小、重量轻、测量精度高、响应速度快、长期稳定性好等特点，可广泛应用于各种需要对空气温湿度进行测量与控制的场合。
