人教版高中物理选修1-1课件第1章3

人教版高中物理选修1-1课件第1章3

D．可能是A金属柱，也可能是B金属柱
图1－3－3
配人教版 物理 选修1-1
【答案】A 【解析】由于导体尖端电荷比较密集，故容易产生放电现象．
配人教版 物理 选修1-1
静电的应用和防止
【典例2】下列措施中，哪些是用来防止火花放电的？哪些是 利用火花放电的？ (1)汽车中汽油发动机的点火装置； (2)飞机的轮胎用导电橡胶制作； (3)地毯中夹杂着长为0.05～0.07mm的不锈钢丝纤维．
配人教版 物理 选修1-1
静电的应用和防止
2．(多选)(2013年广东学业水平考试)静电喷涂机原理如图1－ 3－4所示，静电喷涂机接高压电源，工作时将涂料微粒喷向 带正电的被喷涂工件，高速运动的微粒被吸附到工件表面．关
于静电喷涂机的涂料微粒，下列说法中正确的有( ) A．微粒带正电 B．微粒带负电 C．微粒受电场力作用 D．微粒受洛伦兹力作用
配人教版 物理 选修1-1
【变式2】 专门用来运输柴油、汽油的油罐车，在它的尾部都装有一条拖 在地上的铁链，对它的作用下列说法中正确的是( ) A．让铁链与路面摩擦产生静电，使油罐车积累一定的静电荷 B．让铁链发出声音，以引起其他车辆的注意 C．由于罐体与油摩擦产生了静电，罐体上的静电被铁链导入 大地，从而避免了火花放电 D．油罐车的尾部装有拖地的铁链，这是一种时尚
配人教版 物理 选修1-1
解析 (1)汽车发动机的点火装置是利用火花放电，使汽油燃 烧从而产生动力．(2)飞机的轮胎用导电橡胶制造，是把飞机 上积累的电荷导入大地，以防止火花放电．(3)人在地毯上行 走会发生摩擦起电现象，地毯中掺入导体是用来防止火花放电 的． 答案 见解析 借题发挥 正确分析静电在实际事例中的作用，有害的通过各 种放电方式将其导走，有利的加以开发应用．

静电现象 课件(共21张PPT)

静电现象 课件(共21张PPT)
静电现象
观察与思考
将塑料尺在头发上摩擦后让它靠近小的纸屑你看了什 么现象？ 摩擦过的塑料梳子吸引纸屑
这背后的原因是什么呢？
静电现象
经摩擦过的绝缘体能够吸引轻小物体,就说它带了电,或 带了电荷.
让物体带电方式： 摩擦电。
带电性质：
能吸引轻小物体
问题：如果两个物体都带电，还能有吸引作用吗？
探究带电体间的相互作用
电荷不同 （2） 异种电荷相互 吸引
两种电荷
课堂检测
1、用与丝绸摩擦过的玻璃棒去靠近轻质小物体a， a被吸引过来，则a是（ D ） A、带正电
B、带负电 C、不带电
D、可能带负电，也可能不带电
课堂检测
2、用丝线吊起三个通草球，其中任意两个靠近都 相互吸引，则它们可能是（ D ） A、两个带正电，一个带负电 B、两个带负电，一个带正电 C、两个带正电，一个不带电 D、两个带异种电，一个不带电
4、静电可能带来的危害有 静电引起火灾、人畜受伤
。
课堂检测
1、电视机的荧光屏上经常粘有灰层，这是因为电视机工作时， 屏幕上有__电__荷_____，而具有了吸引 轻小物体 的性质。
2、如下图，与头发摩擦过的塑料梳子靠近细小的水流，我们会 发现 水流靠近梳子 ，其中的原因是 梳子摩擦后带电，带电体能吸引轻小物体 。
3、用久的电风扇，扇叶上总会很厚的灰尘，
这是因为扇叶转动时与 空气 摩擦带电，
从而 带电体能吸引轻小物体
。
课堂小结
课堂检测
课堂检测
2、轻小物体被带电体吸引后跟带电体接触。但往往很快又被 推开，这是什么原因?
轻小物体和带电体接触从而带有同种电荷， 同种电荷相互排斥
课堂检测
3、物体带电后，它的 尖端 容易产生放电现象。雷电就是一

人教版高中物理选修1-1：生活中的静电现象

人教版高中物理选修1-1：生活中的静电现象

电荷在导体表面的分布是不均匀 的：突出的位置．电荷比较密 集．平坦的位置，电荷比较稀疏
导体尖锐部位的电荷特别密集．尖 端附近的电场就特别强．会放出电 荷，这种现象我们称之为尖端放电
尖 在导体尖端附近放一根点燃的蜡烛。当我们不断给导 端 体充电的时候，火焰就好像被风吹动一样朝背离尖端的 放 方向偏移。
问2：应如何做好建筑物内部的防雷工作？
答：要做好建筑物内部的防雷，就是要在电源、电话、电视、计算机 网络等的进线处，安装相应的避雷器，在雷电波侵入时，避雷器就会将雷 电流泄放到大地网络版上，避免室内的电器设备等被击坏或烧坏，甚至引 起火灾。
小结
§3、生活中的静电现象
一、认识放电现象
1、常见的放电现象：
第一章 电场 电流
3生活中的静电现象
一、放电现象
1.放电现象有哪些？ 2.什么是火花放电？什么是接地放电？
火花放电是指物体上 积累了电荷，且放电时 出现火花的放电现象；
接地放电是指为了防止 物体上过量积累电荷， 而用导体与大地连接， 把电荷接入大地进行时 时放电的现象；
二、雷电和避雷
云层之间或云层与地面之间发生强烈放电时，能 产生耀眼的闪光和巨响，这就是闪电和雷鸣。闪 电的电流可以高达几十万安培，会使建筑物严重 损坏。
①静电除尘 ②静电喷漆 ③静电复印
静电除尘
静电喷涂
静电复印
防雷 知识 措施
“你们知道吗，男孩遭雷击概率超过女孩。”
女孩们一听全乐了，男孩子则不服气地问为什么这么说。
解释:人体都有静电场，静电场所产生的电压越高，越 容易遭到雷击，男孩和女孩生理结构存在不同，导致其静电 压存在一定差异，一般来说男孩静电压1000，高于女孩的 800，因此男孩遭雷击概率超过女孩。

高中物理选修1-1课件-1.3生活中的静电现象2-人教版

高中物理选修1-1课件-1.3生活中的静电现象2-人教版
1.闪电产生的高温促使空气中的氮和氧化合 成氮氧化合物，随雨水降至地面，成为天然 的氮肥。
2.闪电产生的臭 氧留在大气层 中，能保护地 球上的生物免 遭紫外线的伤 害。
静电的应用
静电的防止
(1)印染厂里的静电的危害与防止 ①危害：在印染厂里的静电会吸引空气中的尘埃，使印染质量 下降。 ②防止：使车间里保持一定的湿度 ，让电荷随时放出。 (2)雷电 ①危害：闪电的电流可以高达几十万安培，会使建筑物严重损 坏。 ②防止：在建筑物顶部安置避雷针，利用尖端放电的原理，中 和掉云层中的电荷。 (3)电磁仪器 ①危害：电磁仪器常会因外界电场干扰而无法正常工作。 ②防止：利用静电屏蔽。
三、生活中的静电现象
放电现象
生活中有哪些现象属于火花放电？
放电现象
2016年10月12日下 午陕西延长石油临 潼油库内油罐车发 生爆炸起火事故
事故原因：油罐车在卸油过程中，由于油品与油
罐壁冲刷、接触、摩擦，使电荷聚集产生静电。当电荷 积累达到一定程度时，发生放电现象，产生电火花，加 上周围空间又存在着爆炸性混合物，引发燃爆事故。
谢谢
静电现象
导体中电荷的分布
1.电荷分布在导体的内部还是外部？ 2.电荷在导体的表面分布均匀吗？哪些位置 电荷比较密集，哪些位置电荷比较稀疏？ 3.你能解释一下课前的实验的原理吗？
雷电和避雷
雷电的形成原理是什么呢？ 避雷针的原理又是什么呢？
静电雷雷的电电和和用避避和雷雷防针止
雷电对生活也有益处，有哪些益处呢？

人教版高中物理选修1-1第一章第三节生活中的静电现象.docx

人教版高中物理选修1-1第一章第三节生活中的静电现象.docx

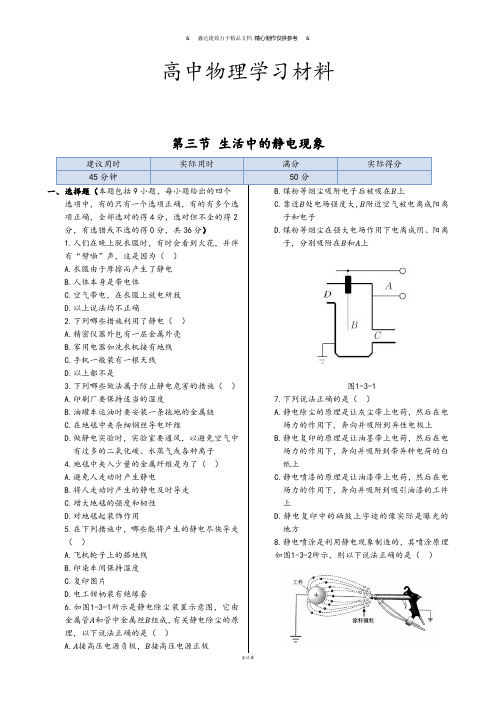

高中物理学习材料第三节生活中的静电现象建议用时实际用时满分实际得分45分钟50分一、选择题（本题包括9小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共36分）1.人们在晚上脱衣服时，有时会看到火花，并伴有“劈啪”声，这是因为（）A.衣服由于摩擦而产生了静电B.人体本身是带电体C.空气带电，在衣服上放电所致D.以上说法均不正确2.下列哪些措施利用了静电（）A.精密仪器外包有一层金属外壳B.家用电器如洗衣机接有地线C.手机一般装有一根天线D.以上都不是3.下列哪些做法属于防止静电危害的措施（）A.印刷厂要保持适当的湿度B.油罐车运油时要安装一条拖地的金属链C.在地毯中夹杂细钢丝导电纤维D.做静电实验时，实验室要通风，以避免空气中有过多的二氧化碳、水蒸气或各种离子4.地毯中夹入少量的金属纤维是为了（）A.避免人走动时产生静电B.将人走动时产生的静电及时导走C.增大地毯的强度和韧性D.对地毯起装饰作用5.在下列措施中，哪些能将产生的静电尽快导走（）A.飞机轮子上的搭地线B.印染车间保持湿度C.复印图片D.电工钳柄装有绝缘套6.如图1-3-1所示是静电除尘装置示意图，它由金属管A和管中金属丝B组成，有关静电除尘的原理，以下说法正确的是（）A.A接高压电源负极，B接高压电源正极B.煤粉等烟尘吸附电子后被吸在B上C.靠近B处电场强度大，B附近空气被电离成阳离子和电子D.煤粉等烟尘在强大电场作用下电离成阴、阳离子，分别吸附在B和A上图1-3-17.下列说法正确的是（）A.静电除尘的原理是让灰尘带上电荷，然后在电场力的作用下，奔向并吸附到异性电极上B.静电复印的原理是让油墨带上电荷，然后在电场力的作用下，奔向并吸附到带异种电荷的白纸上C.静电喷漆的原理是让油漆带上电荷，然后在电场力的作用下，奔向并吸附到吸引油漆的工件上D.静电复印中的硒鼓上字迹的像实际是曝光的地方8.静电喷涂是利用静电现象制造的，其喷涂原理如图1-3-2所示，则以下说法正确的是（）图1-3-2A.在喷枪喷嘴与被喷涂工件之间有一强电场B.涂料微粒一定带正电C.涂料微粒一定带负电D.涂料微粒可以带正电，也可以带负电9.使带电的金属球靠近不带电的验电器，验电器的箔片张开.图1-3-3中表示验电器上感应电荷的分布情况，正确的是（）图1-3-3二、简答题（本题共14分）10.在燃气灶上常常安装电子点火器.用电池接通电子线路产生高电压，通过高压放电的电火花来点燃气体.我们看到，点火器的放电电极做成了针尖状.为什么放电电极做成针尖状而不是圆球状？与此相反，验电器的金属杆上端都做成金属球而不做成针尖状？为什么？第三节生活中的静电现象得分：一、题号 1 2 3 4 5 6 7 8 9答案10．第三节生活中的静电现象参考答案一、选择题1.A2.D3.ABC4.B5.AB6.C7.ABC8.AC9.B 解析：由于静电感应，当带电的金属球靠近不带电的验电器时，验电器达到静电平衡，近端（靠近金属球端）感应出异种电荷，远端（金属箔片）感应出同种电荷.二、简答题10.燃气灶电极做成针尖状是利用尖端放电现象；而验电器顶端做成圆球状是为了避免尖端放电现象.。

2018年秋高中物理选修1-1教学课件第1章 第1节静电现象及其应用

2018年秋高中物理选修1-1教学课件第1章 第1节静电现象及其应用

C 库仑 位是_____ ，简称___ ，用符号____ 表示. 库
4
1.6×10－19 C ，它是电荷的最小单元， 4. 元电荷：一个电子所带电荷量的绝对值为 _____________ 整数倍 称为元电荷，记作e＝1.6×10－19 C.任何带电体所带的电荷量都是元电荷的_______. 分离 的过程. 5.摩擦起电的过程实质上是通过做功使正负电荷______ 想一想： 有人把摩擦起电说成是“摩擦生电”，这种说法对吗？为什么？ 答案 不对.摩擦起电的过程是电荷的转移，而不是产生了电荷.
答案
9
二、电荷守恒定律 1.“总量”：指电荷的代数和.
2.起电过程的本质：电子发生了转移，也就是说物体所带电荷的重新分配.
Q1＋Q2 3.两个完全相同的金属球接触后将平分电荷，即 Q1′＝Q2′＝ ，Q1 和 Q2 可以 2 是同种电荷，也可以是异种电荷.
10
【例2】
有两个完全相同的带电绝缘金属小球 A、B，分别带有电荷量QA＝6.4×
电极上.如果筒内充满烟雾，把两个电极接在高压电源上，烟雾很快就消失.
(3)静电喷漆的原理：当油漆从喷枪中喷出时，喷嘴使油漆微粒带正电.它们相互排 斥，扩散开来形成一大团漆云，被吸附在带负电的物体表面.这种静电喷漆的方法 省漆而均匀.
12
2.静电的防止 (1)印染厂里的静电的危害与防止 危害：在印染厂里，棉纱、毛线、化学纤维上的静电会吸引空气中的尘埃，使印 染质量下降. 防止：使车间里保持一定湿度，让电荷随时放出.
摩擦带电，下列说法正确的是(
A.梳子和头发摩擦后梳子能够吸引轻小物体，因为摩擦使梳子带电 B.在A选项中梳子带电后头发就不带电了 C.摩擦带电产生了电荷，使自然界中的电荷数增加了 D.摩擦带电的本质是电荷发生了转移 解析 摩擦带电并不是创生了电荷，而是电荷从一个物体转移到另外一个物体，使 AD

人教版高中物理选修1-1课件高二：第一章静电现象

• 保持空气潮湿 • 良好接地 • 使用避雷针
大型油罐车
金属外壳 弧线外形 保持接地 危险标志
避雷针
避雷针的安装
高中物理课件
灿若寒星整理制作
电和磁
1-1有趣的静电现象
静电的普遍存在
一、两种电荷
两种电荷：
丝绸与玻璃棒摩擦——棒带“+” 毛皮与橡胶棒摩擦——棒带“–”
电荷作用：同种电荷相互排斥，异种电荷相互吸引。
中和现象：等量的异种电荷完全相互抵消的现
象。 丝绸和毛皮带电吗？
电中性： 任何不带电的物体，其中都有等量的正
负电荷，因而处于中性电的产生：
使物体带电的几种方法
1、接触起电 2、摩擦起电 3、感应起电
三、电荷守恒定律
摩擦起电的实质：电子的转移 电荷量的单位：库仑，C 电子、质子的电量：e＝1.6×10-19C
电荷守恒定律：电荷既不能创造．也 不能消灭，它们只能从一个物体转 移到另一个物体，或者从物体的一 部分转移到另一部分
四、静电的应用和危害防止：
激光打印、喷墨打印、静电复印、静电除尘、静 电喷涂、静电植绒、静电选矿等
静电复印
锁住黑烟：静电除尘
某烧烤店，未打 开除尘设备时
打开除尘设备后
静电危害
人体最高会带7KV-8KV静电电压
静电防止的一般办法
防止静电危害一方面要控制静电的产生，另一方 面要防止静电的积累。

高中物理 第一章 电场电流 三 生活中的静电现象课件 新人教版选修1-1

7
[思考] 夜间高压线周围有时会出现一层绿色的光晕，俗称电晕，请问这属于一种什么现象？ 提示：这是一种微弱的尖端放电现象．
8
三、静电的应用和防止 1．静电的应用主要有静电 除尘 、静电喷漆、静电复印等． 2．静电除尘的原理：烟尘由于吸附了电子而带负电，在 电场 力的作用下向带异种 电荷的电极运动，最后被吸附在电极上，这样可除去烟尘中的微粒．
21
22
此后，吸附了墨粉的纸送入定影区，墨粉在高温下熔化，浸入纸中，形成牢固的字 迹，硒鼓则经过清除表面残留的墨粉和电荷，准备复印下一页材料，下图表示复印 的全过程．
23
24
2．防止的方法 防止静电危害的基本方法是：尽快把静电引走，避免越积 越多．油罐车的尾部装一条拖在地上的铁链，靠它把静电 导入大地(如图所示)；飞机的机轮上通常装有搭地线，也有用导电橡胶做机轮轮胎的， 着陆时把机身的静电引入大地；在地毯中夹杂 0.05～0.07 mm 的不锈钢丝导电纤维， 对消除静电能起到很好的效果；湿度增大时，电荷随时放出，可以避免静电积累， 工厂里保持一定的湿度，可以消除静电危害，潮湿的天气不容易做好静电实验，也 是这个道理．
19
(3)静电复印原理 静电复印可以迅速、方便地把图书、资料、文件复印下来，静电复印机的中心部件 是一个可以旋转的接地的铝质圆柱体，表面镀一层半导体硒，叫作硒鼓，半导体硒 有特殊的光电性质：没有光照射时是很好的绝缘体，能保持电荷；受到光的照射立 即变成导体，将所带的电荷导走．
20
复印每一页材料都要经过充电、曝光、显影、转印等几个步骤，这几个步骤是在硒 鼓转动一周的过程中依次完成的．充电：由电源使硒鼓表面带正电荷．曝光：利用 光学系统将原稿上字迹的像成在硒鼓上，如图所示，硒鼓上字迹的像，是没有光照 射的地方，保持着正电荷，其他地方受到了光线的照射，正电荷被导走，这样，在 硒鼓上留下了字迹的“静电潜像”，这个像我们看不到，所以称为潜像．显影：带 负电的墨粉被带正电的“静电潜像”吸引，并吸附在“静电潜像”上，如图所示， 显出墨粉组成的字迹．转印：带正电的转印电极，使输纸机构送来的白纸带正电如 图所示，带正电的白纸与硒鼓表面墨粉组成的字迹接触，将带负电的墨粉吸到白纸 上．

高中物理 第1章 三生活中的静电现象课件 新人教版选修11


件表面．关于静电喷涂机的涂料微粒，下列说法中正确的有
()
A．微粒带正电
B．微粒带负电
C．微粒受电场力作用
D．微粒受洛伦兹力作用 【答案】BC
图1－3－4
【解析】由电荷的相互作用可知B、C正确．
第二十五页，共26页。
3．(多选)(2014年广东学业水平模拟)下列(xiàliè)属于预防 静电危害的做法是( )
A．在高大的建筑物顶端安装避雷针 B．水泥厂利用静电除去废气中的粉尘 C．在制造轮胎的橡胶中添加导电材料 D．行驶中的油罐车尾带一条拖地的铁链 【答案】ACD 【解析】B是利用静电，而非预防静电．
第二十六页，共26页。
静电除尘用于粉尘较多的各种场所，除去有害的微粒，或 者回收物资．如回收水泥粉尘等．
第十三页，共26页。
(2)静电复印 静电复印可以迅速、方便地把图书、资料、文件复印下 来．静电复印机的中心部件是一个可以旋转的接地的铝质圆柱 体，表面镀一层半导体硒，叫做硒鼓．半导体硒有特殊的光电 性质：没有光照射(zhàoshè)时是很好的绝缘体，能保持电荷； 受到光的照射(zhàoshè)立即变成导体，将所带的电荷导走．
第二十二页，共26页。
【答案】C 【解析】在运输柴油、汽油时，油罐车由于上下、左右颠 簸(diānbǒ)摇摆，造成油和油罐的摩擦而产生静电，汽车轮胎 导电性能不好，难以把静电导入大地，安装铁链的目的就是避 免静电的积累．
第二十三页，共26页。
尖端放电(jiān duān fànɡ diàn)的理解和应用
第十六页，共26页。
图1－3－2
解析 因为针尖状的放电电极电荷特别密集，尖端附近的 电场特别强，极易发生尖端放电产生电火花，从而点燃气 体．验电器的金属杆上端不做成针尖状就是为了避免尖端放电 现象的发生．

人教版高中物理选修1-1课件高二1.3生活中的静电现象


问题导学 当堂检测
课前预习导学
KEQIAN YUXI DAOXUE
课堂合作探究
KETANG HEZUO TANJIU
关闭
二、静电的应用与防止
活动与探究 点击查看题图
静电复印是静电应用的一种.其核心部件硒鼓表面镀硒,硒在没有 被光照射时是很好的绝缘体,受到光照射立刻变成导体.工作时,先将硒 鼓接地,并充电使其表面带上正电荷,然后通过光学系统将原稿上的字 迹投影在硒鼓表面.如图所示,硒鼓上的静电潜像是没有被光照射到的 地方,即原稿字迹的影.则硒鼓表面带电情况是怎样的( )
问题导学 当堂检测
答案:AC 解析:静电喷涂的原理就是让带电的涂料微粒在强电场的作用下 被吸附到工件上,而达到喷漆的目的,所以 A 正确.由题图知,待喷漆工件 带正电,涂料微粒应带负电,所以 C 项正确.
问题导学 当堂检测
1.静电的应用 从原理上可将应用问题分为两种类型: (1)利用静电力控制带电微粒的运动或分布.如:静电除尘、静电摄影 (复印、制版、照相)、静电喷涂(静电喷漆、静电植绒、静电喷洒、油 墨喷射印刷). (2)从能量转化的角度进行应用.以静电场作媒介来实现电能和其 他形式能间的转化.如:在范德格拉夫起电机和航天发动机中,由于离子 或带电胶体粒子在真空中被高电压加速,以极大的速度喷出而产生强 大的推动力,制成离子推进器.
问题导学 当堂检测
2.静电的防止 防止静电危害的基本办法是尽快把产生的静电导走,避免越积越 多.具体措施则多种多样:油罐车靠一条拖在地上的铁链把静电导走;飞 机机轮上通常装有搭地线,也有用导电橡胶作机轮轮胎的,着陆时它们 可将机身的静电导入地下;在地毯中夹杂 0.05~0.07毫米的不锈钢丝导 电纤维,消除静电的效果很好;在印染厂中保持适当的湿度,潮湿的空气 可使静电荷很快消失.
