瓶子垂直度偏差测试仪

垂直度偏差测定仪引言垂直度是衡量一个物体表面与真实垂直方向的偏差程度。

在许多工业领域中，准确测量垂直度是确保产品质量的关键步骤之一。

为了满足这个需求，人们开发了一种专门的仪器，即垂直度偏差测定仪。

仪器原理垂直度偏差测定仪是一种精密测量仪器，它通过使用激光测量技术来测量物体表面的垂直度。

该仪器包括一个激光发射器和一个接收器。

激光发射器会发射一束平行于真实垂直方向的激光束。

当激光束照射到物体表面时，它会被反射回来，并被接收器捕获。

接收器会测量反射回来的激光束的角度，并计算出物体表面与真实垂直方向的偏差。

这一过程可以通过计算机软件进行自动化，并以数值形式显示垂直度偏差的结果。

仪器特点垂直度偏差测定仪具有以下特点：1.高精度：由于采用激光测量技术，该仪器可以实现非常高的测量精度，通常可以达到0.01度。

2.高速测量：仪器使用激光测量技术，测量速度非常快，通常可以在几秒钟内完成测量。

3.非接触式测量：仪器的测量过程是非接触式的，不会对物体表面造成损坏或变形。

4.自动化测量：仪器配备了计算机软件，可以自动进行测量和数据处理，大大提高了测量的效率和准确性。

5.易于操作：仪器采用直观的用户界面和操作方式，即使对于非专业人士来说也很容易上手。

应用领域垂直度偏差测定仪在许多领域有着广泛的应用，包括但不限于以下几个方面：1.机械加工：在机械加工过程中，确保机械零件的垂直度是非常重要的。

垂直度偏差测定仪可以帮助工程师测量和调整机械零件的垂直度，以保证产品的质量。

2.建筑工程：在建筑工程中，确保建筑物的垂直度是非常重要的。

垂直度偏差测定仪可以帮助建筑师和工程师测量建筑物的垂直度，以保证建筑的稳定性和安全性。

3.制造业：在制造业中，确保产品的垂直度是非常重要的。

垂直度偏差测定仪可以帮助制造商测量和调整产品的垂直度，以确保产品的质量和性能。

4.精密仪器：在精密仪器制造过程中，确保仪器各部件的垂直度是非常重要的。

垂直度偏差测定仪可以帮助制造商测量和调整仪器的垂直度，以确保仪器的精确度和可靠性。

塑料瓶垂直度偏差测定仪的使用是怎样的呢塑料瓶垂直度偏差测定仪是一种用于测量塑料瓶垂直度的专用设备。

在塑料瓶的生产过程中，垂直度是一个重要的质量指标，它表示了塑料瓶立立在水平面上的能力。

垂直度偏差测定仪通过测量塑料瓶的垂直度偏差来评估其质量。

1.准备工作：将塑料瓶放在水平的工作台上，确保它处于平稳的状态。

在测试之前，还需要根据仪器的要求对仪器进行校准，以确保测量结果的准确性。

2.安装瓶底支架：将塑料瓶的底部放在瓶底支架上，并加以固定，使其稳定垂直。

瓶底支架是一种特殊的装置，可以确保塑料瓶的底部始终保持垂直状态。

3.开始测量：启动塑料瓶垂直度偏差测定仪，选择所需的测量模式，例如自动测量或手动测量。

自动测量模式下，仪器将自动扫描并记录测量数据，手动测量模式下，需要通过按钮或控制面板手动触发每次扫描。

4.进行多次测量：为了提高测量的准确性，可以进行多次测量并计算其平均值。

根据需要，可以进行连续测量或不同位置的测量，以获取更全面的数据。

5.分析测量结果：测量完成后，可以通过仪器的显示屏或计算机软件分析测量结果。

通常，测量结果会以数字或图表的形式呈现，显示瓶子的垂直度偏差情况。

6.质量评估：根据测量结果，可以评估塑料瓶的质量是否符合预期的标准。

如果垂直度偏差超出了允许的范围，可能需要进行瓶子的调整或淘汰。

7.记录结果：将测量结果记录下来，包括测量时间、测量位置和测量数值等信息。

这些记录可以用于质量控制、质量追溯和改进生产过程等方面。

塑料瓶垂直度偏差测定仪的使用可以帮助生产厂商提高产品的质量和一致性，确保塑料瓶在储存和运输过程中保持稳定的立立状态，防止乱倒和漏液等问题的发生。

同时，它也可以帮助企业进行质量改进和过程优化，提高生产效率和成本效益。

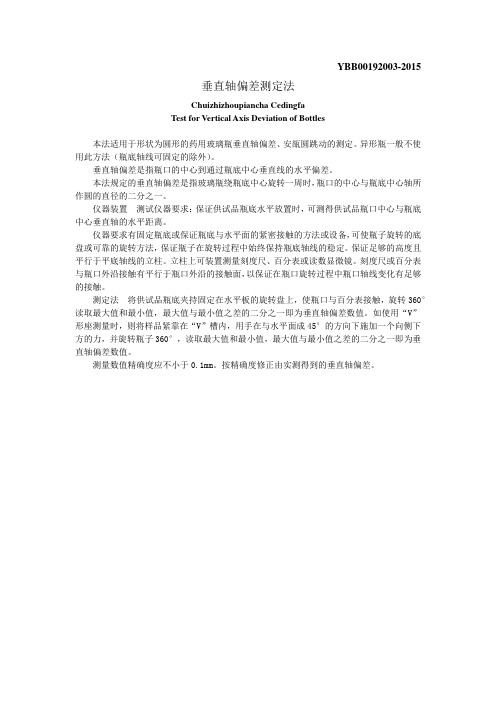

YBB00192003-2015
垂直轴偏差测定法
Chuizhizhoupiancha Cedingfa
Test for Vertical Axis Deviation of Bottles
本法适用于形状为圆形的药用玻璃瓶垂直轴偏差、安瓿圆跳动的测定。

异形瓶一般不使用此方法（瓶底轴线可固定的除外）。

垂直轴偏差是指瓶口的中心到通过瓶底中心垂直线的水平偏差。

本法规定的垂直轴偏差是指玻璃瓶绕瓶底中心旋转一周时，瓶口的中心与瓶底中心轴所作圆的直径的二分之一。

仪器装置测试仪器要求：保证供试品瓶底水平放置时，可测得供试品瓶口中心与瓶底中心垂直轴的水平距离。

仪器要求有固定瓶底或保证瓶底与水平面的紧密接触的方法或设备，可使瓶子旋转的底盘或可靠的旋转方法，保证瓶子在旋转过程中始终保持瓶底轴线的稳定。

保证足够的高度且平行于平底轴线的立柱。

立柱上可装置测量刻度尺、百分表或读数显微镜。

刻度尺或百分表与瓶口外沿接触有平行于瓶口外沿的接触面，以保证在瓶口旋转过程中瓶口轴线变化有足够的接触。

测定法将供试品瓶底夹持固定在水平板的旋转盘上，使瓶口与百分表接触，旋转360°读取最大值和最小值，最大值与最小值之差的二分之一即为垂直轴偏差数值。

如使用“V”形座测量时，则将样品紧靠在“V”槽内，用手在与水平面成45°的方向下施加一个向侧下方的力，并旋转瓶子360°，读取最大值和最小值，最大值与最小值之差的二分之一即为垂直轴偏差数值。

测量数值精确度应不小于0.1mm。

按精确度修正由实测得到的垂直轴偏差。

垂直轴偏差测定仪安全操作及保养规程一、前言二、安全操作规程1.操作前应仔细阅读垂直轴偏差测定仪的使用说明书，确保了解仪器的使用方法和注意事项。

2.操作人员应穿戴符合要求的防护服装、安全鞋和防护手套等必要防护装备。

3.在操作垂直轴偏差测定仪时，应站在坚固稳定的地面上，远离机械设备、高温、湿润及易燃易爆等危险源。

4.在上下操作测定仪时，应先确认步骤，确保周围环境安全，避免发生安全事故。

三、测量操作规程1.在进行测量之前，需要仔细检查仪器是否有损坏、污渍、异物等情况。

如发现问题应及时维修或更换部件。

2.在使用垂直轴偏差测定仪之前，应进行预热操作。

预热时间通常需要5-10分钟，以确保仪器能够正常工作。

3.在进行测量时，应确保测定仪平稳放置在地面上，避免仪器晃动造成的测量误差。

4.使用垂直轴偏差测定仪进行测量时，应将测定仪竖直放置，确保仪器的仪表指示准确。

5.仪器测定完成后，应及时关闭电源，并将测定仪搬运到安全的地方进行存放。

四、保养规程1.每次使用完垂直轴偏差测定仪后，应对仪器进行清洁和保养。

2.清洁时，应使用干净的布擦拭仪器表面，并用刷子清理仪器的各个部位，保持仪器的干燥和整洁。

3.定期对仪器进行维护和检查，确保各项功能正常。

如发现损坏或不正常情况，应及时维修。

4.长时间不使用垂直轴偏差测定仪时，应将仪器存放在干燥、防尘的地方，避免损坏和灰尘的侵入。

5.在存放仪器时，应避免重物压在仪器上，以免导致变形或损坏。

五、应急处理1.在使用垂直轴偏差测定仪时，如发生仪器故障或异常情况，应及时停止使用，并进行排除故障。

2.在操作仪器过程中，如发生安全事故，应立即采取应急措施，保护个人安全，同时尽快报告上级或维修人员处理。

六、总结。

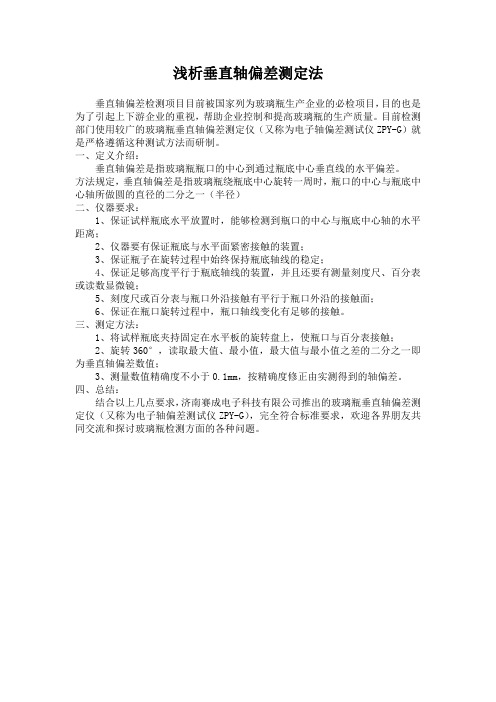

浅析垂直轴偏差测定法
垂直轴偏差检测项目目前被国家列为玻璃瓶生产企业的必检项目，目的也是为了引起上下游企业的重视，帮助企业控制和提高玻璃瓶的生产质量。

目前检测部门使用较广的玻璃瓶垂直轴偏差测定仪（又称为电子轴偏差测试仪ZPY-G）就是严格遵循这种测试方法而研制。

一、定义介绍：
垂直轴偏差是指玻璃瓶瓶口的中心到通过瓶底中心垂直线的水平偏差。

方法规定，垂直轴偏差是指玻璃瓶绕瓶底中心旋转一周时，瓶口的中心与瓶底中心轴所做圆的直径的二分之一（半径）
二、仪器要求：
1、保证试样瓶底水平放置时，能够检测到瓶口的中心与瓶底中心轴的水平距离；
2、仪器要有保证瓶底与水平面紧密接触的装置；
3、保证瓶子在旋转过程中始终保持瓶底轴线的稳定；
4、保证足够高度平行于瓶底轴线的装置，并且还要有测量刻度尺、百分表或读数显微镜；
5、刻度尺或百分表与瓶口外沿接触有平行于瓶口外沿的接触面；
6、保证在瓶口旋转过程中，瓶口轴线变化有足够的接触。

三、测定方法：
1、将试样瓶底夹持固定在水平板的旋转盘上，使瓶口与百分表接触；
2、旋转360°，读取最大值、最小值，最大值与最小值之差的二分之一即为垂直轴偏差数值；
3、测量数值精确度不小于0.1mm，按精确度修正由实测得到的轴偏差。

四、总结：
结合以上几点要求，济南赛成电子科技有限公司推出的玻璃瓶垂直轴偏差测定仪（又称为电子轴偏差测试仪ZPY-G），完全符合标准要求，欢迎各界朋友共同交流和探讨玻璃瓶检测方面的各种问题。

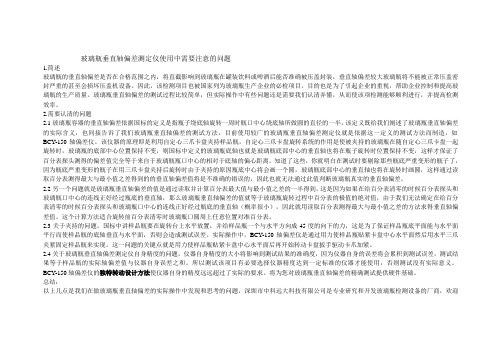

玻璃瓶垂直轴偏差测定仪使用中需要注意的问题1.简述玻璃瓶的垂直轴偏差是否在合格范围之内，将直截影响到玻璃瓶在罐装饮料或啤酒后能否准确被压盖封装，垂直轴偏差较大玻璃瓶将不能被正常压盖密封严重的甚至会损坏压盖机设备。

因此，该检测项目也被国家列为玻璃瓶生产企业的必检项目，目的也是为了引起企业的重视，帮助企业控制和提高玻璃瓶的生产质量。

玻璃瓶垂直轴偏差的测试过程比较简单，但实际操作中有些问题还是需要我们认清弄懂，从而使该项检测能够顺利进行，并提高检测效率。

2.需要认清的问题2.1玻璃瓶容器的垂直轴偏差依据国标的定义是指瓶子绕底轴旋转一周时瓶口中心绕底轴所做圆的直径的一半，该定义既给我们阐述了玻璃瓶垂直轴偏差的实际含义，也间接告诉了我们玻璃瓶垂直轴偏差的测试方法，目前使用较广的玻璃瓶垂直轴偏差测定仪就是依据这一定义的测试方法而制造，如BCY-150轴偏差仪。

该仪器的原理即是利用自定心三爪卡盘夹持样品瓶，自定心三爪卡盘旋转系统的作用是使被夹持的玻璃瓶在随自定心三爪卡盘一起旋转时，玻璃瓶的底部中心位置保持不变，则国标中定义的玻璃瓶底轴也就是玻璃瓶底部中心的垂直轴也将在瓶子旋转时位置保持不变，这样才保证了百分表探头测得的偏差值完全等于来自于玻璃瓶瓶口中心的相对于底轴的偏心距离。

知道了这些，你就明白在测试时要剔除那些瓶底严重变形的瓶子了，因为瓶底严重变形的瓶子在用三爪卡盘夹持后旋转时由于夹持的原因瓶底中心将会画一个圆，玻璃瓶底部中心的垂直轴也将在旋转时画圆，这样通过读取百分表测得最大与最小值之差得到的的垂直轴偏差值将是不准确的错误的，因此也就无法通过此值判断玻璃瓶真实的垂直轴偏差。

2.2另一个问题就是玻璃瓶垂直轴偏差的值是通过读取并计算百分表最大值与最小值之差的一半得到，这是因为如果在给百分表清零的时候百分表探头和玻璃瓶口中心的连线正好经过瓶底的垂直轴，那么玻璃瓶垂直轴偏差的值就等于玻璃瓶旋转过程中百分表的极值的绝对值，由于我们无法确定在给百分表清零的时候百分表探头和玻璃瓶口中心的连线正好经过瓶底的垂直轴（概率很小），因此就用读取百分表测得最大与最小值之差的方法求得垂直轴偏差值。

解读西林瓶检测仪器测试方法和仪器大全—济南三泉中石导读：西林瓶(penicillinbottle)又称：硼硅玻璃或钠钙玻璃管制(模制)注射剂瓶，是一种胶塞封口的小瓶子.有棕色,透明等种类、硼硅材质的西林瓶为市场上的主流产品。

瓶颈部较细,瓶颈以下粗细一致.瓶口略粗于瓶颈,略细于瓶身.一般用做疫苗、生物制剂、粉针剂、冻干等药品的包装。

早期盘尼西林多用其盛装，故名西林瓶。

随着西林瓶的应用越来越广泛，检测西林瓶的仪器也收到了关注，那么西林瓶都需要检测哪些物理指标呢，下面我们来介绍一下!一、胶塞穿刺力测试仪、胶塞穿刺落屑测试仪YBB00042005注射用无菌粉末用卤化丁基橡胶塞对穿刺力、穿刺落屑都有明确的测试方法，三泉中石生产的YYB-01医药包装撕拉力测试仪主要是检测这一物理指标的仪器，该仪器是专门检测聚丙烯组合盖、各种溴化丁基胶带、卤化丁基胶带穿刺力的仪器，仪器做工精细，可以放在台面上，人员操作方便，增加不同的夹具可以完成不同的试验，拉环开启力测试、铝塑组合盖开启力测试、安瓿折断力测试、大液晶屏幕显示，实时显示力值，显示试验曲线，仪器采用进口传感器，是市面上一款顶端的仪器二、胶塞与容器密合性、胶塞自密性测试仪[胶塞与容器密合性]取本品10个，置烧杯中，加水5分钟，取出，在70℃干燥1小时，备用。

另取10个与之配套的注射液瓶加水至标示容量，用上述胶塞塞紧，再加上与之配套的铝盖，压盖。

放入高压蒸汽灭菌器中，121℃±2℃，保持30分钟，冷却至室温，放置24小时。

将上述样品倒置，放入含有10%亚甲兰溶液的容器中，置于带抽气装置的容器中，抽真空至真空度为25KPa，维持30分钟，真空装置恢复至常压，再放置30分钟，取出，用水冲洗瓶外壁，观察，亚甲兰溶也不得渗入瓶内。

[自密封性]取胶塞与容器密合性项下样品，采用符合注射剂用胶塞、垫片穿刺力测定法(YBB00332004)第二法中注射针，向胶塞不同部位垂直刺穿胶塞，每个胶塞穿刺3次，每穿刺10次后更换注射针。

国家食品药品监督管理局国家药品包装容器（材料）标准（试行）垂直轴偏差测定法Chuizhizhoupiancha CedingfaTests for vertical axis deviation of bottles本法适用于药用玻璃瓶垂直轴偏差、安瓿圆跳动的测定。

异型瓶一般不使用此法（瓶底轴线可固定的除外）。

垂直轴偏差是指瓶口的中心道通过瓶底中心垂直线的水平偏差。

本法测定的垂直轴偏差是指玻璃瓶绕瓶底中心轴旋转一周时，瓶口的中心绕瓶底中心轴所作圆的直径的二分之一。

仪器和装置测试仪器要求，保证瓶底水平放置时，可测得瓶口中心与瓶底中心垂直轴的水平距离。

仪器要求有固定瓶底保证瓶底与水平面的紧密接触的方法或设备，可使瓶子旋转的底盘或可靠的旋转方法，保证瓶子在旋转过程中始终保持瓶底轴线的稳定。

保证足够的高度且平行于瓶底轴线的立柱。

立柱上可装置测量刻度尺、百分表或读数显微镜。

刻度尺或百分表与瓶口外沿接触有平行于瓶口外沿的接触平面，以保证在瓶口旋转过程中瓶口轴线变化有足够的接触。

测定法测量方法取决于使用仪器的类型，可有下列三种：a.“V”座水平刻度尺测量法。

b.百分表或读数显示测量法。

c.放大投影测量法。

瓶底夹持固定在水平板的旋转盘上，使瓶口与百分表接触，旋转360°读取最大值和最小值，最大值和最小值之差的1/2即为垂直轴偏差数值。

如使用“V”形座测量时，则将样品紧靠在“V”槽内，用手在水平面成45°的方向下施加一个向侧下方的力，并旋转瓶子360°，读取最大值和最小值，最大值与最小值之差的1/2既为垂直轴偏差数值。

测量数值精确度应不小于0.1mm。

按精确度修正由实测得到垂直轴偏差。

瓶垂直度偏差测试仪安全操作及保养规程1. 引言瓶垂直度偏差测试仪是一种用于测量瓶子垂直度偏差的仪器。

本文档旨在说明该测试仪的安全操作以及保养规程，以确保使用人员的安全和测试仪的正常运行。

2. 安全操作规程2.1 电源和电气安全1.使用前请确保测试仪的电源与供电电源匹配，并接地保护可靠。

2.操作时，避免触摸电源线和插头，防止电击事故发生。

3.不得擅自拆卸、修理测试仪的电气部件，只能由专业维修人员进行处理。

2.2 设备安全1.在使用前，请检查测试仪的外观是否完好，如有损坏或故障，请及时联系维修人员进行修复。

2.确保测试仪放置在平稳的台面上，避免设备晃动造成操作不便或发生事故。

3.使用时不要将手指、手臂或其他物体伸入测试仪的测试区域，以免受伤。

2.3 使用规程1.操作人员应事先了解测试仪的使用方法和注意事项，并确保经过培训合格后方可进行操作。

2.严格按照测试仪的使用说明书进行操作，避免错误操作导致危险发生。

3.在使用过程中，注意观察测试仪的运行状态，如异常情况出现，请立即停止使用并通知相关维修人员。

4.使用后，及时将测试仪上的样品和残留物清理干净，保持设备的卫生和整洁。

2.4 紧急情况应急措施1.当发生紧急情况时，首先保持冷静，按下紧急停止按钮或切断电源。

2.若发生触电事故，应立即将受害者远离电源，并进行紧急救治，同时拨打急救电话。

3.在发生火灾等灾难性事故时，迅速撤离人员，并通知相关部门进行灭火和救援。

3. 保养规程3.1 日常保养1.在每次使用之前，检查测试仪的各个部件是否正常，如发现异常请及时处理。

2.定期清洁测试仪的外观，使用柔软的布料擦拭，避免使用含有腐蚀性物质的清洁剂。

3.保持测试仪的通风良好，避免积灰和杂物进入设备内部。

3.2 定期检修1.按照测试仪的使用说明书，进行定期的保养和维护，确保设备的性能稳定。

2.定期检查测试仪的电源线和插头是否损坏或老化，如有问题及时更换。

3.定期检查测试仪的传感器和控制器是否正常运行，如有问题请联系维修人员进行处理。

塑料瓶垂直度偏差测定仪的使用是怎样的呢塑料瓶在生产过程中，其垂直度是一个非常重要的指标。

因为塑料瓶垂直度不好的话，会影响瓶盖的密封性，从而在存储液体或气体时出现泄漏或气体流失等问题。

因此，测量塑料瓶垂直度的准确性与稳定性对生产过程和产品质量都有着至关重要的影响。

在这种情况下，塑料瓶垂直度偏差测定仪应运而生。

塑料瓶垂直度偏差测定仪的结构塑料瓶垂直度偏差测定仪的主体部分是一根垂直的立柱，上面有一个放置塑料瓶的支撑台。

支撑台上方是一个悬挂的传感器，可以测量塑料瓶在垂直方向上的偏差。

传感器通过数据线连接到一个数字显示屏，这个显示屏可以显示塑料瓶在垂直方向上的偏差值。

塑料瓶垂直度偏差测定仪的使用流程步骤一：准备工作在使用塑料瓶垂直度偏差测定仪之前，需要将测定仪搬运到使用的地点，并将其放置在水平的平台上。

然后，插入电源线并将传感器线头插入数字显示屏的插口。

开启数字显示屏并将支撑台的位置调整至适合测量的位置。

步骤二：放置塑料瓶将待测量的塑料瓶直立地放置于支撑台上，注意调整支撑台的位置使瓶子能够稳定地立在上面。

如果塑料瓶高度不同，可以调整支撑台高度，以使所有塑料瓶的下端面能够与支撑台保持水平。

步骤三：启动测量当放置好塑料瓶后，将数字显示屏上的 START 按钮按下，此时传感器将开始测量塑料瓶在垂直方向上的偏差。

测量时间不用太长，通常只需要 2-3 秒钟就能够完成测量，并在屏幕上显示塑料瓶在垂直方向上的偏差值。

步骤四：读取测量值当数字显示屏显示出测量结果时，操作人员可以读取出塑料瓶在垂直方向上的偏差值。

在进行多组测量时，可以通过数字显示屏的菜单进行结果的记录和存储。

步骤五：结束测量在读取测量结果后，当操作人员需要重新测量时，可以按数字显示屏上的RESET 按钮将测量结果清零。

若操作人员需要结束本次测量，只需将塑料瓶取下并关闭数字显示屏即可。

总结通过使用塑料瓶垂直度偏差测定仪，可以实现快速、准确地测量塑料瓶在垂直方向上的偏差值。
