文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!学自动化必备的电气控制回路八种常用元件原理引言在学习自动化领域的电气控制回路时，了解常用的元件原理是至关重要的。

控制回路常用电气元件原理介绍控制回路是电气系统中常见的一种电路，用于控制电气设备的工作状态。

在控制回路中，常用的电气元件包括开关、继电器、传感器和计时器等。

这些电气元件在控制回路中扮演着不同的角色，实现控制信号的输入和输出。

以下是对常用电气元件的原理进行介绍。

1.开关：开关是控制回路中最基本的元件之一、开关可以通过切换导电材料的状态来连接或断开电路。

开关通常有手动和自动两种类型。

手动开关通过物理操作来改变其导通状态，而自动开关则由其他电气元件控制。

开关可用于开关电源、控制电机转向以及控制信号的开关等。

2.继电器：继电器是一种电气开关，它通过电磁原理来控制一个或多个较大电流的电路。

继电器一般由电磁铁和开关组成。

当继电器的电磁铁通电时，磁场会吸引开关，导通较大电流的电路。

继电器广泛应用于电力系统、自动化控制以及机械设备中。

3.传感器：传感器是测量和检测环境中物理量的设备。

传感器将物理量转化为电信号，并将其传递到控制回路中进行处理。

常见的传感器有温度传感器、压力传感器、湿度传感器、光照传感器等。

传感器的选择要根据具体控制需求来确定，以确保能够准确测量和监控环境参数。

4.计时器：计时器是一种用于测量和控制时间的设备。

计时器通常包括时钟脉冲输入、预设值设置、计时显示和输出控制等功能。

在控制回路中，计时器可以用于定时操作和延迟控制。

例如，可以使用计时器来控制电机的启动和停止时间，或者用于控制设备的定时开关。

以上介绍了控制回路中常用的电气元件原理。

这些电气元件在不同的控制系统中有不同的作用和功能，但都能帮助实现控制信号的输入和输出，并最终控制电气设备的工作状态。

掌握这些电气元件的原理对于理解和设计控制回路非常重要，也是电气工程师和技术人员必备的基础知识。

常用电气元件原理介绍(1)
电气元件是电子电路中经常需要使用的元件，其作用在于对电流、电压的调节和控制。

下面将对几种常用的电气元件进行原理介绍：
1. 电容器
电容器是一种将电荷储存起来并且可以随时释放的器件。

它可以在直流电路中使短路开路，使阻抗发生变化，影响电路的无限振荡。

电容器的单位是法拉（F），其存储电荷的能力与其电介质质量、面积和距离有关。

2. 电感器
电感器是一种储存电能的元件，通过磁场相互作用，使电流在其中产生感性反应。

其单位是亨利（H）。

电感器可以用于滤波、储能、电压调节等电路。

3. 电阻器
电阻器是一种控制电流的元件，其单位是欧姆。

通过限制电流和调节电压，可以用于调节和控制电子电路的功率和电阻。

电阻中心点的移动，将能够改变输出电压和电流大小。

4. 二极管
二极管是一种晶体管，它通过PN结的电子流动来实现对电流的控制。

它可以将一个方向上的电流限制，并将另一个方向上的电流输出。

二极管被广泛应用于放大、整流、调制和其他电子电路。

5. 晶体管
晶体管是现代电子电路中最常用的元件之一。

与二极管不同，晶体管
可以将小信号放大到较大的信号，用于放大电路。

它可以改变电流的
大小和方向，实现开关或调节电路。

晶体管有很多种，按照材质分类
可以分为硅晶体和锗晶体两种。

总之，电气元件在电子电路中具有重要的作用。

了解这些元件的原理，可以更好地理解电子电路的构成和工作方式，为电路设计提供更多的
灵活性和优化方案。

电气元件介绍及应用实例电气元件指的是在电子电路中起到特定功能的元件，主要分为被动元件（如电阻、电容、电感）和有源元件（如二极管、晶体管、集成电路等）。

这些元件在各种电子电路中起到重要的作用，下面将分别介绍各种电气元件的基本原理、特点和应用实例。

1. 电阻（resistor）电阻是最常见的被动元件之一，它的主要作用是限制电流通过的量。

电阻根据材料和结构不同，可以分为固定电阻和变阻器。

固定电阻一般有金属膜电阻、炭膜电阻等。

变阻器可以通过调节电阻值来调整电路中的电流和电压。

电阻的应用实例：(1) 当需要将电源电压限制在一定范围内时，可以使用电阻加在电路中；(2) 在放大电路中，为了调整电流和电压分配的关系，可以使用电阻来改变电路的增益；(3) 在传感器电路中，常常需要电阻来调整传感器的灵敏度。

2. 电容（capacitor）电容是具有存储电荷和释放电荷能力的元件，它由两个导体板之间的绝缘层（一般是电介质）组成。

电容的主要特点是可以暂时存储电能，并且对不同频率的电信号有不同的阻抗。

电容的应用实例：(1) 在直流电源中，电容常被用作滤波器，以减小电压的波动；(2) 在交流电源中，电容常被用作耦合电容，用于传递交流信号；(3) 在振荡电路中，电容通常用来控制振荡频率。

3. 电感（inductor）电感是一种储存磁能的元件，它由导线或线圈组成。

电感的主要特点是抵抗电流的改变，当电流改变时，电感会产生电磁感应，从而产生自感电动势。

电感的应用实例：(1) 在电源中，电感常被用作滤波器，以去除高频噪声；(2) 在调谐电路中，电感可以用来选择特定频率的信号；(3) 在电源变换器中，电感常被用来稳定电压和电流。

4. 二极管（diode）二极管是一种具有单向导电性的有源元件，它包括一个PN结。

当正向偏置时，二极管允许电流流过；而当反向偏置时，二极管将阻止电流流过。

二极管的应用实例：(1) 在整流电路中，二极管可以将交流电转换为直流电；(2) 在电源保护电路中，二极管可以防止误反接电源导致器件损坏；(3) 在信号调理电路中，二极管可以用作开关或者信号限幅器。

低压控制回路常用电气元件原理介绍(1)低压控制回路常用电气元件原则介绍低压控制回路通常是用来控制低电压设备的，包括照明系统、电气设备和小型机械线路等。

常用的电气元件包括：接触器、继电器、开关、按钮等。

1. 接触器接触器是控制电机和其他电气设备电路的元件。

它类似于一个开关，但可处理高电压和高电流。

它包括一系列接点、线圈和两个连接器。

在通电的情况下，接触器的线圈产生磁场使得机械触点吸引，接通电路。

断电时，线圈磁场消失，机械触点弹开，断开电路。

2. 继电器继电器是在电路中用来放大和控制电信号的设备。

通过使用一个小电流控制继电器，在其上通干簧管（或开关），输入一个大电流信号。

继电器中的电感效应将使触点产生机械力，使其可以控制大电流。

继电器在控制电流方面比接触器有更大的灵活性、更高的准确度和更长的寿命等优点。

3. 开关开关是控制电气回路的基本元件。

开关通过连接或断开电气回路来控制电路中的电流。

开关有各种形式，包括电磁式、手动式、气动式和UMS等。

在低压控制回路中，手动开关、脚踏开关和自动开关被广泛使用。

4. 按钮按钮是在电路中控制电器和机器的一个设备。

按钮通常用于按下或抬起控制回路。

它们是一种常开或常闭设备。

这意味着当按钮按下时，电气回路关闭，或当按钮松开时，电气回路开启。

5. 电源电源是控制回路中最重要的元件之一。

电源为整个系统提供电力，其功能是根据需要将低压变压器的输出电压转换为需要的电流和电压。

电源的大小和质量对于控制回路的正常运行至关重要。

综上所述，低压控制回路常用的电气元件包括接触器、继电器、开关、按钮和电源等。

它们的功能不同，被广泛应用于低电压设备中。

只有通过适当选择和使用这些设备，才能保证低压控制回路的可靠性和稳定性。

常用电气元件介绍一、概述电气元件是指用于电路中的各种电子元器件，是电子技术的基础。

电气元件按其功能可分为三类：能量型、信号型和功能型。

其中，能量型主要用于转换和传输能量；信号型主要用于传输和处理信息；功能型则是辅助实现各种特定功能。

本文将从常用的电气元件入手，详细介绍它们的结构、工作原理、应用场合以及选型注意事项等方面。

二、常见电气元件介绍1. 电阻器（1）结构与工作原理电阻器是一种能够阻碍电流流动的被动元件，通常由导体材料制成。

它的结构包括两个端点和一个阻值。

当通过它时，会产生一定的压降，并将其余部分转化为热能散失出去。

（2）应用场合在实际应用中，电阻器经常被用来控制或限制电路中的电流大小。

例如，在LED灯串联时需要使用限流电阻器来保护LED灯泡不被过大的电流所烧坏。

（3）选型注意事项选购时需要注意其额定功率、额定阻值、温度系数等参数，以确保其能够在特定的工作条件下正常工作。

2. 电容器（1）结构与工作原理电容器是一种具有存储电荷能力的被动元件。

它的结构由两个导体板和介质层组成。

当一个电压被施加在两个导体板上时，会在介质层中形成一种静电场，从而使得两个导体板上出现相反的电荷。

（2）应用场合电容器经常被用来存储能量或过滤信号。

例如，在音频放大器中，使用了许多不同类型和大小的电容器来控制声音的音质和频率响应。

（3）选型注意事项选购时需要注意其额定容量、额定电压、介质类型等参数，以确保其能够在特定的工作条件下正常工作。

3. 二极管（1）结构与工作原理二极管是一种具有单向导通性质的半导体元件。

它由P型半导体和N 型半导体组成。

当施加正向偏置时，P区域中的少数载流子向N区域移动；当施加反向偏置时，则几乎没有载流子通过，因此只能通过极小的反向电流。

（2）应用场合二极管广泛应用于整流、开关、限幅等电路中。

例如，在手机充电器中，使用了大量的二极管来实现交流到直流的转换。

（3）选型注意事项选购时需要注意其额定电压、额定电流、反向漏电流等参数，以确保其能够在特定的工作条件下正常工作。

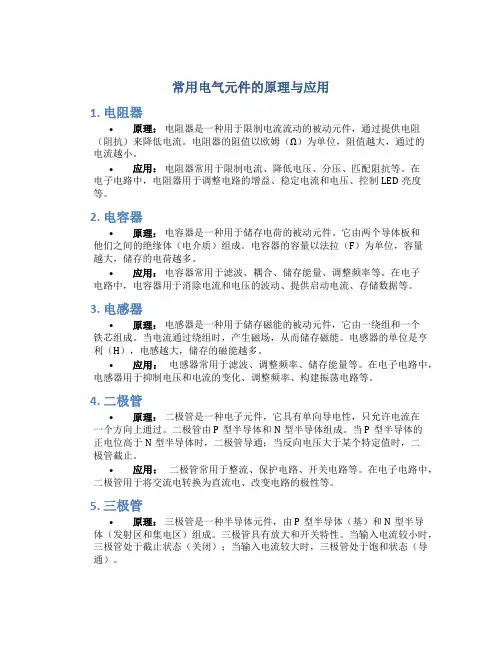

常用电气元件的原理与应用1. 电阻器•原理：电阻器是一种用于限制电流流动的被动元件，通过提供电阻（阻抗）来降低电流。

电阻器的阻值以欧姆（Ω）为单位，阻值越大，通过的电流越小。

•应用：电阻器常用于限制电流、降低电压、分压、匹配阻抗等。

在电子电路中，电阻器用于调整电路的增益、稳定电流和电压、控制LED亮度等。

2. 电容器•原理：电容器是一种用于储存电荷的被动元件。

它由两个导体板和他们之间的绝缘体（电介质）组成。

电容器的容量以法拉（F）为单位，容量越大，储存的电荷越多。

•应用：电容器常用于滤波、耦合、储存能量、调整频率等。

在电子电路中，电容器用于消除电流和电压的波动、提供启动电流、存储数据等。

3. 电感器•原理：电感器是一种用于储存磁能的被动元件，它由一绕组和一个铁芯组成。

当电流通过绕组时，产生磁场，从而储存磁能。

电感器的单位是亨利（H），电感越大，储存的磁能越多。

•应用：电感器常用于滤波、调整频率、储存能量等。

在电子电路中，电感器用于抑制电压和电流的变化、调整频率、构建振荡电路等。

4. 二极管•原理：二极管是一种电子元件，它具有单向导电性，只允许电流在一个方向上通过。

二极管由P型半导体和N型半导体组成。

当P型半导体的正电位高于N型半导体时，二极管导通；当反向电压大于某个特定值时，二极管截止。

•应用：二极管常用于整流、保护电路、开关电路等。

在电子电路中，二极管用于将交流电转换为直流电、改变电路的极性等。

5. 三极管•原理：三极管是一种半导体元件，由P型半导体（基）和N型半导体（发射区和集电区）组成。

三极管具有放大和开关特性。

当输入电流较小时，三极管处于截止状态（关闭）；当输入电流较大时，三极管处于饱和状态（导通）。

•应用：三极管常用于放大信号、开关电路、振荡电路等。

在电子电路中，三极管用于放大弱信号、控制电流、调整电压等。

6. 晶体管•原理：晶体管是一种用于放大电流或控制电流的半导体元件。

它由N型半导体、P型半导体和负型半导体组成。

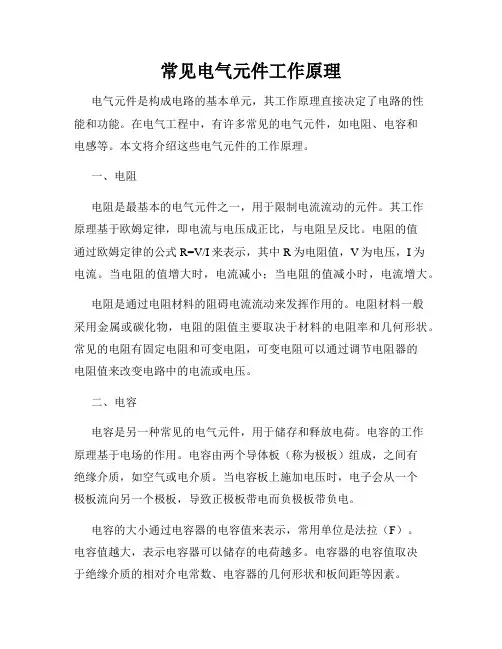

常见电气元件工作原理电气元件是构成电路的基本单元，其工作原理直接决定了电路的性能和功能。

在电气工程中，有许多常见的电气元件，如电阻、电容和电感等。

本文将介绍这些电气元件的工作原理。

一、电阻电阻是最基本的电气元件之一，用于限制电流流动的元件。

其工作原理基于欧姆定律，即电流与电压成正比，与电阻呈反比。

电阻的值通过欧姆定律的公式R=V/I来表示，其中R为电阻值，V为电压，I为电流。

当电阻的值增大时，电流减小；当电阻的值减小时，电流增大。

电阻是通过电阻材料的阻碍电流流动来发挥作用的。

电阻材料一般采用金属或碳化物，电阻的阻值主要取决于材料的电阻率和几何形状。

常见的电阻有固定电阻和可变电阻，可变电阻可以通过调节电阻器的电阻值来改变电路中的电流或电压。

二、电容电容是另一种常见的电气元件，用于储存和释放电荷。

电容的工作原理基于电场的作用。

电容由两个导体板（称为极板）组成，之间有绝缘介质，如空气或电介质。

当电容板上施加电压时，电子会从一个极板流向另一个极板，导致正极板带电而负极板带负电。

电容的大小通过电容器的电容值来表示，常用单位是法拉（F）。

电容值越大，表示电容器可以储存的电荷越多。

电容器的电容值取决于绝缘介质的相对介电常数、电容器的几何形状和板间距等因素。

电容器可以在电路中起到储存和释放电荷的作用。

在直流电路中，电容器可以储存电荷，当电压改变时，电容器会释放或吸收电荷以保持电压稳定。

在交流电路中，电容器可以通过储存和释放电荷来改变电路中的相位关系。

三、电感电感是一种具有存储和产生磁场能力的电气元件。

其工作原理基于法拉第电磁感应定律，即当磁通量变化时，电感中会产生电动势。

电感由绕组和铁芯组成。

当通过绕组的电流发生变化时，磁场会在绕组内产生，同时铁芯的磁通量也会发生变化，从而在电感两端产生电动势。

电感的大小通过电感器的电感值来表示，常用单位是亨利（H）。

电感值越大，表示电感器可以储存更多的能量。

电感器的电感值取决于绕组的结构、铁芯的磁导率和铁芯材料的相对磁导率等因素。

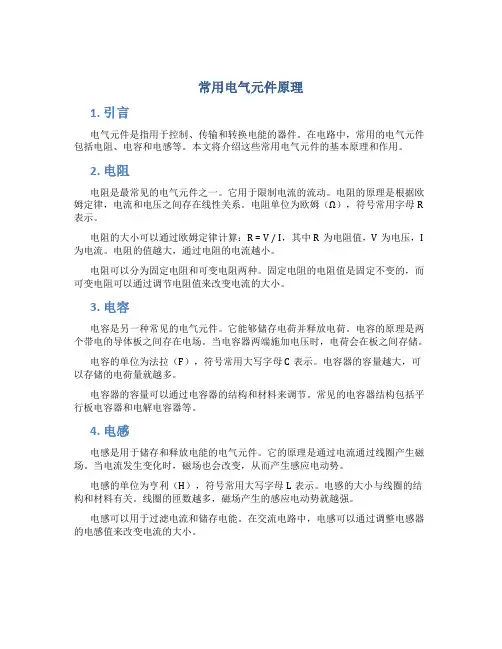

常用电气元件原理1. 引言电气元件是指用于控制、传输和转换电能的器件。

在电路中，常用的电气元件包括电阻、电容和电感等。

本文将介绍这些常用电气元件的基本原理和作用。

2. 电阻电阻是最常见的电气元件之一。

它用于限制电流的流动。

电阻的原理是根据欧姆定律，电流和电压之间存在线性关系。

电阻单位为欧姆（Ω），符号常用字母R 表示。

电阻的大小可以通过欧姆定律计算：R = V / I，其中R为电阻值，V为电压，I 为电流。

电阻的值越大，通过电阻的电流越小。

电阻可以分为固定电阻和可变电阻两种。

固定电阻的电阻值是固定不变的，而可变电阻可以通过调节电阻值来改变电流的大小。

3. 电容电容是另一种常见的电气元件。

它能够储存电荷并释放电荷。

电容的原理是两个带电的导体板之间存在电场。

当电容器两端施加电压时，电荷会在板之间存储。

电容的单位为法拉（F），符号常用大写字母C表示。

电容器的容量越大，可以存储的电荷量就越多。

电容器的容量可以通过电容器的结构和材料来调节。

常见的电容器结构包括平行板电容器和电解电容器等。

4. 电感电感是用于储存和释放电能的电气元件。

它的原理是通过电流通过线圈产生磁场。

当电流发生变化时，磁场也会改变，从而产生感应电动势。

电感的单位为亨利（H），符号常用大写字母L表示。

电感的大小与线圈的结构和材料有关。

线圈的匝数越多，磁场产生的感应电动势就越强。

电感可以用于过滤电流和储存电能。

在交流电路中，电感可以通过调整电感器的电感值来改变电流的大小。

5. 其他电气元件除了电阻、电容和电感之外，还有许多其他的常用电气元件。

这些元件包括二极管、晶体管和集成电路等。

二极管是一种只允许电流单向通过的器件。

它的原理是利用PN结的特性，当正向偏置时，允许电流通过；当反向偏置时，阻止电流通过。

晶体管是一种用于放大和开关电流的元件。

它的原理是通过控制基极电流来控制集电极和发射极之间的电流。

集成电路是将多个电子器件集成在一个芯片上的器件。
