大容量存储器结构

电容型铁电存储器结构电容型铁电存储器是一种利用铁电材料的特性来存储信息的存储器。

它具有非易失性、快速读写速度和高密度存储等优势，因此在电子设备中得到了广泛应用。

电容型铁电存储器的结构由铁电薄膜和电极组成。

铁电薄膜是存储信息的关键部分，它通常由铁酸钛等铁电材料制成。

铁电材料具有一种特殊的性质，即在外电场的作用下可以产生电偶极矩，而且这种电偶极矩是可逆的。

利用这种性质，可以通过改变外电场的方向来改变铁电薄膜的极化方向，从而存储不同的信息。

电极是用来给铁电薄膜施加外电场的部分，通常由金属材料制成。

电极与铁电薄膜之间有一个绝缘层，用来隔离电极和铁电薄膜之间的电流。

绝缘层的选择很重要，它要具备良好的绝缘性能，以防止电流泄漏，并且要具备良好的介电性能，以保证电极施加的外电场可以有效地作用于铁电薄膜。

电容型铁电存储器的读写操作是通过施加外电场来实现的。

在写操作中，外电场的方向改变，使铁电薄膜的极化方向发生变化，从而存储不同的信息。

在读操作中，通过检测电容的电压变化来判断存储的信息。

由于铁电材料的电偶极矩是可逆的，所以电容型铁电存储器可以进行多次读写操作，而不会引起信息的丢失。

电容型铁电存储器具有许多优点。

首先，它具有非易失性，即在断电情况下仍能保持存储的信息，这使得它在断电后能够快速恢复工作。

其次，电容型铁电存储器的读写速度非常快，可以达到纳秒级甚至更短的时间，这使得它在高速数据处理中得到了广泛应用。

此外，电容型铁电存储器的密度很高，可以实现大容量的存储，这对于现代电子设备来说非常重要。

然而，电容型铁电存储器也存在一些缺点。

首先，由于铁电薄膜的极化方向可以改变，所以在读写操作中需要施加外电场，这就需要额外的能量消耗。

其次，铁电材料在长时间的使用中可能会发生极化疲劳现象，导致存储的信息丢失。

此外，铁电材料的制备工艺相对复杂，成本较高。

总的来说，电容型铁电存储器是一种具有非易失性、快速读写速度和高密度存储等优势的存储器。

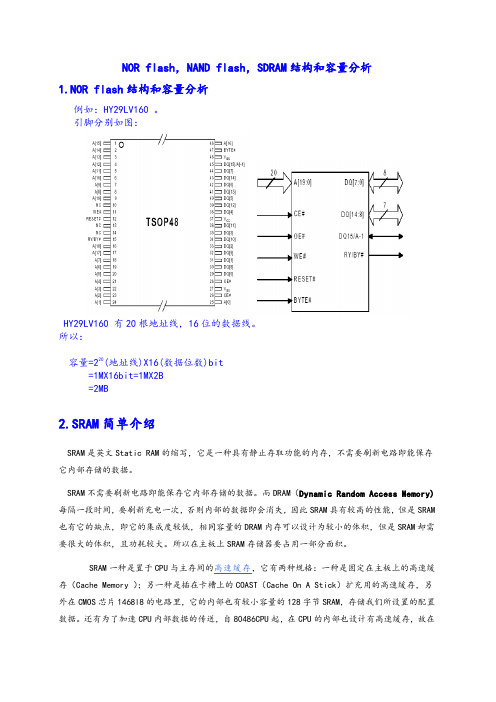

NOR flash，NAND flash，SDRAM结构和容量分析1.NOR flash结构和容量分析例如：HY29LV160 。

引脚分别如图：HY29LV160 有20根地址线，16位的数据线。

所以：容量=220(地址线)X16(数据位数)bit=1MX16bit=1MX2B=2MB2.SRAM简单介绍SRAM是英文Static RAM的缩写，它是一种具有静止存取功能的内存，不需要刷新电路即能保存它内部存储的数据。

SRAM不需要刷新电路即能保存它内部存储的数据。

而DRAM（Dynamic Random Access Memory)每隔一段时间，要刷新充电一次，否则内部的数据即会消失，因此SRAM具有较高的性能，但是SRAM 也有它的缺点，即它的集成度较低，相同容量的DRAM内存可以设计为较小的体积，但是SRAM却需要很大的体积，且功耗较大。

所以在主板上SRAM存储器要占用一部分面积。

SRAM一种是置于CPU与主存间的高速缓存，它有两种规格：一种是固定在主板上的高速缓存（Cache Memory ）；另一种是插在卡槽上的COAST（Cache On A Stick）扩充用的高速缓存，另外在CMOS芯片1468l8的电路里，它的内部也有较小容量的128字节SRAM，存储我们所设置的配置数据。

还有为了加速CPU内部数据的传送，自80486CPU起，在CPU的内部也设计有高速缓存，故在Pentium CPU就有所谓的L1 Cache（一级高速缓存）和L2Cache（二级高速缓存）的名词，一般L1 Cache 是内建在CPU的内部，L2 Cache是设计在CPU的外部，但是Pentium Pro把L1和L2 Cache同时设计在CPU的内部，故Pentium Pro的体积较大。

最新的Pentium II又把L2 Cache移至CPU内核之外的黑盒子里。

SRAM显然速度快，不需要刷新的操作，但是也有另外的缺点，就是价格高，体积大，所以在主板上还不能作为用量较大的主存。

【计算机组成原理】存储系统存储器的层次和结构从不同⾓度对存储器进⾏分类：1.按在计算机中的作⽤（层次）分类 （1）主存储器。

简称主存，⼜称内存储器（内存），⽤来存放计算机运⾏期间所需的⼤量程序和数据，CPU 可以直接随机地对其进⾏访问，也可以和告诉缓冲存储器（Cache）及辅助存储器交换数据，其特点是容量较⼩、存取速度较快、单位价格较⾼。

（2）辅助存储器。

简称辅存，⼜称外存储器（外存），是主存储器的后援存储器，⽤来存放当前暂时不⽤的程序和数据，以及⼀些需要永久性保存的信息，它不能与CPU 直接交换信息。

其特点是容量极⼤、存取速度较慢、单位成本低。

（3）⾼速缓冲存储器。

简称 Cache，位于主存和 CPU 之间，⽤来存放正在执⾏的程序段和数据，以便 CPU 能⾼速地使⽤它们。

Cache 地存取速度可与 CPU 的速度匹配，但存储容量⼩、价格⾼。

⽬前的⾼档计算机通常将它们制作在 CPU 中。

2.按存储介质分类 按存储介质，存储器可分为磁表⾯存储器（磁盘、磁带）、磁芯存储器、半导体存储器（MOS型存储器、双极型存储器）和光存储器（光盘）。

3.按存取⽅式分类 （1）随机存储器（RAM）。

存储器的任何⼀个存储单元的内容都可以随机存取，⽽且存取时间与存储单元的物理位置⽆关。

其优点是读写⽅便、使⽤灵活，主要⽤作主存或⾼速缓冲存储器。

RAM ⼜分为静态 RAM （以触发器原理寄存信息，SRAM）和动态 RAM（以电容充电原理寄存信息，DRAM）。

（2）只读存储器（ROM）。

存储器的内容只能随机读出⽽不能写⼊。

信息⼀旦写⼊存储器就固定不变，即使断电，内容也不会丢失。

因此，通常⽤它存放固定不变的程序、常数和汉字字库，甚⾄⽤于操作系统的固化。

它与随机存储器可共同作为主存的⼀部分，统⼀构成主存的地址域。

由ROM 派⽣出的存储器也包含可反复重写的类型，ROM 与RAM 的存取⽅式均为随机存取。

⼴义上的只读存储器已可已可通过电擦除等⽅式进⾏写⼊，其“只读”的概念没有保留，但仍然保留了断电内容保留、随机读取特性，但其写⼊速度⽐读取速度慢得多。

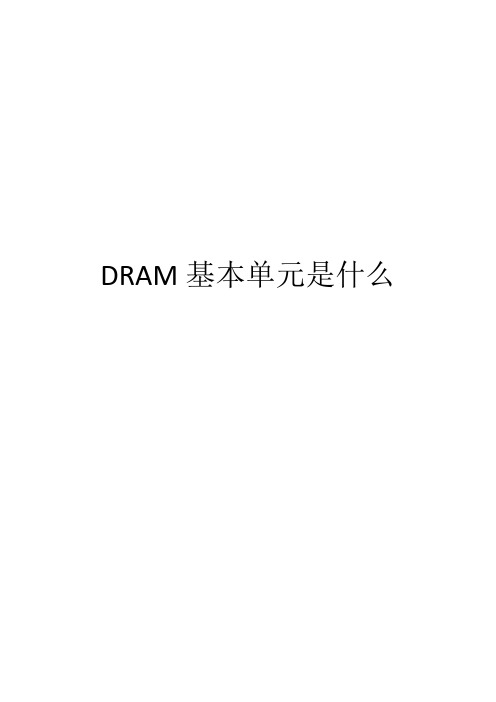

DRAM基本单元是什么本文要点提示：1. DRAM 的工作原理图文解说，包括读写以及存储；2. 揭秘DRAM便宜但SRAM贵之谜。

学DRAM这块内容比较久了，尤其之前跟着一个精通内存的同事（后来跳到了三星）学到了一些。

也做了很多笔记，试着用自己认为通俗系统的图片和文字来解说，DRAM一个基本单元的工作原理。

DRAM(Dynamic Random Access Memory)，即动态随机存储器，最常见的应用场景是电脑和手机的内存，是目前的电路系统中不可或缺的重要组成部分，本文会细致且较为形象的说明DRAM存储数据以及读取数据的全过程。

1. 单管构成的DRAM最小单元单管DRAM是目前大容量存储器唯一的选择方案。

电路构成上包括一个读写开关管和一个存储电容器，如下图所示。

利用存储电容器存储数据，如果存储电容器上存有电荷，则表示存储单元存储1，否则存储O。

首先，要知道两个前提：其一，施加到存储电容上的电压为1/2的电源电压（Vcc/2）；其二，由于电子是带负电荷，因此，电子越多处电势就越低。

为了便于理清概念，我们把水库顶部电势定为0V，水库底部的电势定为Vcc。

存储单元的三个基本操作三个基本操作分别是存储资料，写入资料以及读取资料三种。

同样，便于理解，将这三种过程用水库存储放掉水来类比，稍微形象一些。

存储资料资料存储的示意图如下所示，也就是当水库闸门关闭时（行地址线路Vth=0V），水库中的水无法流出，上游的水也无法流入，存储在水库中的水位保持不变，因此可以实现存储资料的目的。

水位的高低就用高低电平来表示。

写入资料资料的写入可以分为写入“0”的情形和写入“1”的情形两种。

以写入0的情形来说明。

具体顺序是：首先，由于之前可能有资料，水库中可能是满水或者缺水空水的的状态。

然后，将上游水道（列地址选路）中水位上升到满水，相当于低电位状态（列地址线路Vcc=0V）。

最后，利用行地址线路控制（Vth=高电平）将上游水闸门打开，由于上游水道（列地址线路Vcc=0V）水位全满为高水位状态，因此根据水库中水位状态，会将水池填满，使得水库变为高水位（低电平状态0）。

DRAM存储器概述和应用随着计算机和电子设备的发展，存储器在信息处理中起着至关重要的作用。

而动态随机存取存储器(DRAM)作为一种常见的存储器类型，具有较高的容量和较低的成本，广泛应用于各个领域。

本文将对DRAM存储器的基本原理、特点以及应用进行介绍，以便更好地了解DRAM存储器在现代科技中的地位和作用。

一、DRAM存储器的基本原理DRAM存储器是一种按位存取的半导体存储器，其基本原理是利用电容器来存储和读取数据。

每个存储单元由一个电容器和一个访问线组成，而访问线用于读取和写入数据。

DRAM存储器需要定期刷新以保持数据的稳定性，这是由于电容器的特性决定的。

尽管需要刷新，DRAM仍然具有较高的存储密度和较低的制造成本，因此被广泛应用于计算机系统和其他电子设备中。

二、DRAM存储器的特点1. 高存储密度：DRAM存储单元的结构简单，存储密度较高，可以在较小的芯片面积上存储大量的数据。

2. 快速访问速度：相对于其他存储器类型，DRAM存储器的访问速度较快，适用于对存储器响应速度要求较高的任务。

3. 低功耗：DRAM存储器的功耗较低，适用于移动设备等对电池寿命要求较高的场景。

4. 需要刷新：由于电容器的特性，DRAM存储器需要定期刷新以保持数据的稳定性。

5. 不易集成：DRAM存储器的制造过程复杂，相比于闪存等其他存储器类型，较难被集成在大规模集成电路中。

三、DRAM存储器的应用1. 个人电脑：DRAM存储器是个人电脑中最常见的存储器类型，用于存储操作系统、应用程序和数据等。

2. 数据中心：在云计算和大数据时代，数据中心经常需要使用大容量的存储器进行数据存储和处理，DRAM存储器在其中发挥着重要作用。

3. 移动设备：随着智能手机和平板电脑的普及，对存储器容量和访问速度的需求不断增加，DRAM存储器得到了广泛的应用。

4. 汽车电子：现代汽车中的电子设备越来越多，包括车载娱乐系统、导航系统等，这些设备需要使用存储器进行数据存储和处理，DRAM存储器在其中扮演着重要角色。

请简要介绍存储器层次结构及其作用。

存储器层次结构是计算机体系结构中的一个重要概念，用来描述计算机中不同层次的存储器组织和作用。

它是按照存储器访问速度和容量进行划分，并通过不同层次之间的数据传输来实现高效的数据访问。

存储器层次结构包括多层次的存储器，从高速小容量的寄存器到低速大容量的辅助存储器。

存储器层次结构的作用主要有以下几个方面：1. 提高数据访问速度：存储器层次结构的最底层是寄存器，它位于CPU内部，速度最快。

寄存器被用来存储CPU需要立即访问的数据和指令。

而较高层次的存储器，如高速缓存和主存储器，虽然速度较寄存器慢，但容量更大，可以存储更多的数据和指令。

通过将频繁使用的数据和指令存储在高速缓存中，可以缩短CPU从主存储器中读取数据的时间，从而提高数据访问速度。

2. 增加存储容量：存储器层次结构的最高层是辅助存储器，如硬盘或固态硬盘。

辅助存储器的容量远大于其他层次的存储器，它可以存储大量的数据和程序。

虽然辅助存储器的速度较慢，但它提供了长期存储数据的能力，可以保存在断电后不会丢失的数据。

通过将不常用的数据和程序存储在辅助存储器中，可以释放高速缓存和主存储器的空间，提高系统的整体存储容量。

3. 优化存储器资源的利用：存储器层次结构可以根据不同的访问模式和数据访问特点来优化存储器资源的利用。

高速缓存作为CPU和主存储器之间的缓冲区，可以根据程序的局部性原理，预先将可能会被使用的数据和指令存储在高速缓存中，以提高命中率。

同时，高速缓存还可以利用替换算法来选取最不常用的数据进行替换，以保证高速缓存中存储的是最有用的数据。

4. 提高系统性能：存储器层次结构的设计可以提高系统的整体性能。

通过将数据和指令存储在更接近CPU的存储层次中，可以减少数据传输的延迟，加快数据访问速度。

同时，存储器层次结构还可以根据程序的特性和访问模式进行优化，提高命中率和数据的局部性，减少不必要的数据传输，提高系统的整体性能。

存储器层次结构在计算机体系结构中起着重要的作用。

dram原理DRAM原理。

动态随机存取存储器（Dynamic Random Access Memory，DRAM）是一种常见的半导体存储器，广泛应用于计算机系统中。

它以其高密度、低成本和快速访问速度而闻名。

本文将介绍DRAM的工作原理及其在计算机系统中的应用。

首先，我们来了解一下DRAM的基本结构。

DRAM由存储单元组成，每个存储单元由一个电容和一个晶体管构成。

电容用于存储数据，而晶体管则用于控制数据的读写操作。

由于电容会逐渐失去电荷，因此DRAM需要不断地进行刷新操作，以保持数据的稳定性。

这也是为什么它被称为“动态”存储器的原因。

接下来，我们来看一下DRAM的工作原理。

当计算机需要读取或写入数据时，控制器会发送相应的地址和控制信号给DRAM芯片，以选择特定的存储单元进行操作。

读取数据时，电荷状态会被转换为电压信号，然后传输到控制器；写入数据时，控制器会将电压信号转换为电荷状态，并存储到相应的存储单元中。

由于DRAM是一种易失性存储器，因此在断电后数据会丢失，这也是为什么需要不断刷新的原因。

在计算机系统中，DRAM扮演着重要的角色。

它被用作主存储器，用于存储运行中的程序和数据。

由于其高速的读写速度，使得CPU能够快速地访问数据，从而提高了系统的整体性能。

此外，由于DRAM的高密度和低成本，使得它成为了存储大容量数据的理想选择。

然而，DRAM也存在一些缺点。

首先，由于其动态存储的特性，需要不断进行刷新操作，这会消耗一定的能量。

其次，由于存储单元之间的电容会相互影响，导致了读取数据时的干扰，因此需要额外的电路来进行数据的校正和修正。

最后，由于DRAM是一种易失性存储器，断电后数据会丢失，因此需要配合其他存储介质进行数据的备份和恢复。

总的来说，DRAM作为一种常见的半导体存储器，在计算机系统中扮演着重要的角色。

通过了解其工作原理和特点，我们能够更好地理解其在计算机系统中的应用，以及如何更好地利用它来提高系统的性能和稳定性。

RAM:RAM -random access memory（随机存取存储器)。

存储单元的内容可按需随意取出或存入，且存取的速度与存储单元的位置无关的存储器。

这种存储器在断电时将丢失其存储内容，故主要用于存储短时间使用的程序。

按照存储信息的不同，随机存储器又分为静态随机存储器（Static RAM,SRAM)和动态随机存储器（Dynamic RAM,DRAM)。

RAM基本结构和工作原理：RAM 结构框图如图1 所示:它主要由存储矩阵（又称存储体）、地址译码器和读/写电路 3 部分组成。

存储矩阵是存储器的主体，其他两部分称为存储器的外围电路。

存储矩阵是由许多存储单元有规则地排列构成的，每一个存储单元可以存储一位二进制码。

对每个存储单元用二进制码编号，即构成存储单元的地址，为了选中给定单元的地址，可以采用一元寻址（又称为字结构或单译码结构），或者二元寻址（又称位结构或双译码结构）。

其逻辑框图如2 所示，图中，存储矩阵包含16 个存储单元，所以，需要16 个地址。

图2（a）是一元寻址，由4 位地址码便可构成16 个地址，即16 条字线，每条字线为1 电平时便选中相应存储单元。

被选中单元通过数据线与读/写电路连接，便可实现对该单元的读出或写入。

图2(b)为二元寻址逻辑图，它有X 和Y 两个地址译码器。

每个存储单元由X 字线和Y 字线控制，只有在X 和Y 字线都被选中时才能对该单元读出或写入。

二元寻址可以大大减少字线数量。

所以，在大容量RAM 中均采用二元寻址。

SRAM:静态MOS 存储单元：核心是锁存器（T1~T4组成的基本锁存器）图3 所示的是静态MOS 六管存储单元。

图中，X i和Yj为字线；I/O为数据入/输出端；R/ W为读/写控制端。

当R/ W =0 时，进行写入操作；当R/ W =1 时，行读出操作。

电路均由增强型NMOS 管构成，T1、T3和T2、T4两个反相器交叉耦合构成触器。

电路采用二元寻址，当字线Xi和Yj均为高电平时，T5~T8均导通，则该单元选中，若此时R/ W为1，则电路为读出态，三态门G1、G2被禁止，三态门G3工作，存储数据经数据线D，通过三态门G3至I/O 引脚输出。
