电箱配线基本标准

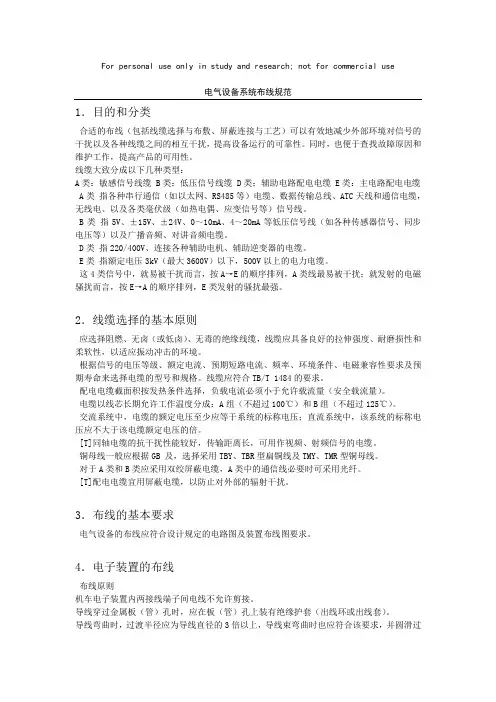

For personal use only in study and research; not for commercial use电气设备系统布线规范1．目的和分类合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。

同时，也便于查找故障原因和维护工作，提高产品的可用性。

线缆大致分成以下几种类型：A类：敏感信号线缆 B类：低压信号线缆 D类：辅助电路配电电缆 E类：主电路配电电缆 A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。

B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。

D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。

E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。

这4类信号中，就易被干扰而言，按A→E的顺序排列，A类线最易被干扰；就发射的电磁骚扰而言，按E→A的顺序排列，E类发射的骚扰最强。

2．线缆选择的基本原则应选择阻燃、无卤（或低卤）、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。

根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。

线缆应符合TB/T 1484的要求。

配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量）。

电缆以线芯长期允许工作温度分成：A组（不超过100℃）和B组（不超过125℃）。

交流系统中，电缆的额定电压至少应等于系统的标称电压；直流系统中，该系统的标称电压应不大于该电缆额定电压的倍。

[T]同轴电缆的抗干扰性能较好，传输距离长，可用作视频、射频信号的电缆。

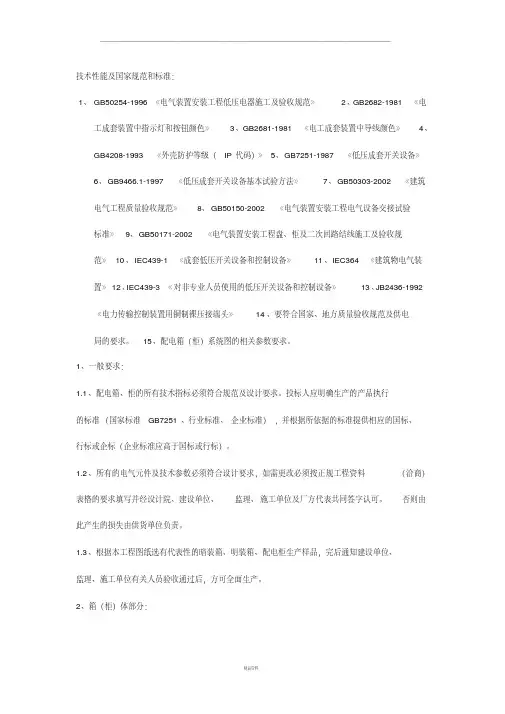

技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用 2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用 2.0mm厚冷轧钢板、小于600mm的用 1.5mm厚冷轧钢板制做。

技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、JB2436-1992 《电力传输控制装置用铜制裸压接端头》14、要符合国家、地方质量验收规范及供电局的要求。

15、配电箱（柜）系统图的相关参数要求。

1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。

投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。

1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。

否则由此产生的损失由供货单位负责。

1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。

2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。

所有配电箱、柜要求采用符合国家标准的冷轧钢板。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。

一般规定1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装.2、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

3、配线时,相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线.4、导线间和导线对地间电阻必须大于ffice:smarttags />0.5M Q。

5、各弱电子系统均用星型结构。

6、进线穿线管2〜3根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。

7、直线管的管径利用率应为50%60 %，弯管的管径利用率应为40%〜50%。

8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

9、暗管直线敷设长度超过30米时,中间应加装过线盒。

10、暗管必须弯曲敷设时，其路由长度应< 15米，且该段内不得有S弯.连续弯曲超过2次时,应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等.11、暗管弯曲半径不得小于该管外径的6〜10倍。

12、在暗管孔内不得有各种线缆接头。

13、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

14、电线与暖气、热水、煤气管之间的平行距离不应小于3mm ，交叉距离不应小于1mm 。

15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。

16、暗盒均应该加装螺接以保护线路。

17、电路配管、配线施工及电器、灯具安装除遵守本规定外，应符合国家现行有关标准规范的规定。

18、工程竣工后应向业主提供综合布线工程竣工简图。

主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。

①电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线;空调插座用4毫米平方线；②背景音乐线：标准2 x 0.3平方毫米线③环绕音响线：1芯无氧铜④视频线：AV影音共享线⑤网络线：超五类UTP双绞线⑥有线电视线：宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
