第三章配电系统的接线方式第一节放射式接线一、放射式接线1.定义：从电源点用专用开关及专用线路直接送到用户或设备的受电端，沿线没有其他负荷分支的接线称为放射式接线，也称专用线供电。

2．使用场合：用电设备容量大、负荷性质重要、潮湿及腐蚀性环境的场所供电。

3．分类：单电源单回路放射式、双回路放射式接线，二、单电源单回路放射式1．接线如图3-1所示，该接线的电源由总降压变电所的6～10kV母线上引出一回线路直接向负荷点或用电设备供电，沿线没有其他负荷，受电端之间无电的联系。

1-低压配电屏 2-主配电箱 3-分配电箱图3-1 单电源单回路放射式2．特点（1）当出线线路发生故障，线路之间互不影响，供电可靠性高；（2）线路简单易于操作维护，保护装置简单，易于实现自动化；（3）开关设备数量较多，线路有色金属消耗量大，初次投资较大；（4）当电源或母线出现故障或检修时，将导致所有出线停电；（5）当某条出线发生故障、变压器故障及开关设备停电检修时，该线路负荷停电。

3．适用范围此接线方式适用于可靠性要求不高的二级、三级负荷。

三、单电源双回路放射式1．接线如图3-2所示，同单电源单回路放射式接线相比，该接线采用了对一个负荷点或用电设备使用两条专用线路供电的方式，即线路备用方式。

图3-2 单电源双回路放射式2．特点（1）由于每个负荷点或用电设备采用两条线路供电，当一条线路故障或开关检修时，另一条备用线路可以投入运行；（2）由于采用备用方式，要求在选择这两条线路及其开关设备应相同，增大了投资量；（3）当电源或母线出现故障或检修时，仍会导致所有负荷停电；（4）同单电源单回路放射式相比提高了线路供电可靠性。

3．适用范围此接线方式适用于二级、三级负荷。

四、双电源双回路放射式（双电源双回路交叉放射式）1．接线两条放射式线路连接在不同电源的母线上，其实质是两个单电源单回路放射的交叉组合。

图3-3 双电源双回路的放射式2．特点（1）采用此接线最大的好处是每个负荷点或用电设备有两个独立的一次电源供电；（2）当正常电源故障时，经过手动或自动的电源切换装置，可以简单迅速地切换到备用电源上，保证不停电；（3）这种配电形式一次侧为双路电源，要求电源的两组开关设备应有可靠的联（互）锁装置，以免误操作；（4）当一线路故障时，全部负载应当由另一线路供电，所以要求每一线路应有足够的容量能够负担全部负载；（5）由于双电源、双线路和双开关设备，供电可靠性较高，但初次投资也较高，开关操作复杂，维护比较困难。

序号项目名称配电箱编号配电箱系统图单位地库1应急照明总箱 D1-ATEb1-T套2普通照明总箱 D1-ALLb1-T套3动力配电总箱 D1-ATPb1-T套4机械车位配电箱一 D1-ATPb1-JXC1套5机械车位配电箱二 D1-ATPb1-JXC2套6地库排水泵配电箱D1-ALPb1-WSG1套7地库排水泵配电箱D1-ALPb1-WSG2套8应急照明箱 D1-ALEb1-1,4套9应急照明箱 D1-ALEb1-2套10应急照明箱D1-ALEb1-5套11普通照明D1-ALLb1-1,2套12普通照明D1-ALLb1-3套13普通照明 D1-ALLb1-4套14普通照明 D1-ALLb1-5套15生活水泵配电箱 D1-ATPb1-SHSB套16有线机房 D1-ATPb1-YX套17通信机房 0D1-ATPb1-TX套18地下一层喷淋用消防泵配电箱D1-ATPb1-FSP套19地下一层消火栓用消防泵配电箱D1-ATPb1-FHP套20消防电源总箱1,2 D1-ALPb1-XF1,XF2套21排烟风机1、5、6配电箱 D1-ATPb1-FVE1、5、6套22排烟风机2~4配电箱 D1-ATPb1-FVE2~4套23补风机1配电箱 D1-ATPb1-FVS1套24补风机2配电箱 D1-ATPb1-FVS2套25人防消防电源总箱1,2 D1-ALPb1-AD1-XF1,XF2套26机械车库配电总箱 D1-ATPb1-ADJXC-T套27机械车位配电箱 D1-ATPb1-ADJXC-1套28机械车位配电箱 D1-ATPb1-ADJXC-2套29排烟风机配电箱 AD1（AD2)-ATPb1-FVE1套30排烟风机配电箱 AD1(AD2)-ATPb1-FVE2套31补风机配电箱 AD1(AD2)-ATPb1-FVS套32地下人防单元总配电箱一D1-ALPb1-GAD-1套33人防单元一普通照明配电箱D1-ATLb1-AD-1套34地下人防单元动力配电箱D1-ATPb1-ADWSG-1套35人防单元一应急照明配电箱D1-ATEb1-AD-1套36自行车库应急配电箱一D1-ALEb1-AD-1-zxc套37地下人防单元总配电箱二D1-ALPb1-GAD-2套38人防单元二普通照明配电箱D1-ATLb1-AD-2套39地下人防单元动力配电箱D1-ATPb1-ADWSG-2套40人防单元二应急照明配电箱D1-ATEb1-AD-2套41自行车库应急配电箱二D1-ALEb1-AD-2-zxc套。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

李斌WL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WC WL111-BLV（3 4）SC15-WC AL-1-1C65N-C32/3P U W V U走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户2户3户C65N-C10/1P C65N-C32/3P型号脱扣器额定电流三极32A BV(5×6)SC20-WC 塑料铜芯导线5根6 m ㎡穿管径20的焊接钢管墙内暗设5根导线为：U 、V 、W 、N 、PE 电源进线AL-1-1照明配电箱1层1号箱电能表U 相相线WL111-BLV(3×4)SC15-WC 回路编号塑料铝芯导线3根4m ㎡穿15的焊接钢管墙内暗设3根导线为：U 、N 、PE 零线汇流排保护线汇流排读图示例：单元用户配电箱系统图C65N-C10/1P 型号脱扣器额定电流单极10A WL114-BLV(2×2.5)SC15-WC 回路编号塑料铝芯导线2根2.5m ㎡穿15的焊接钢管墙内暗设2根导线为：U 、NC65N-C25/1P 型号脱扣器额定电流单极25AwL111wL114PE N电能表的接线示意图配电箱的配线LN电源进线PE U V W NWL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WCWL111-BLV（3 4）SC15-WC C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户2户3户C65N-C10/1P本节课学习了什么系统图？配电箱系统图识读的顺序是什么？ 汇流排的作用是什么？配电箱系统图识读的主要内容是什么？※课堂小节答：配电箱系统图答：从电源进线到配电箱出线看。

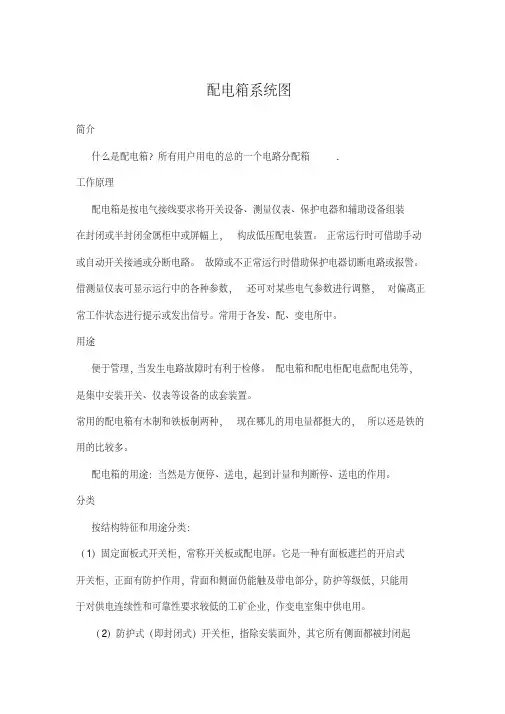

配电箱系统图
简介
什么是配电箱？所有用户用电的总的一个电路分配箱.
工作原理
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装
在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途
便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式
开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用
于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起。

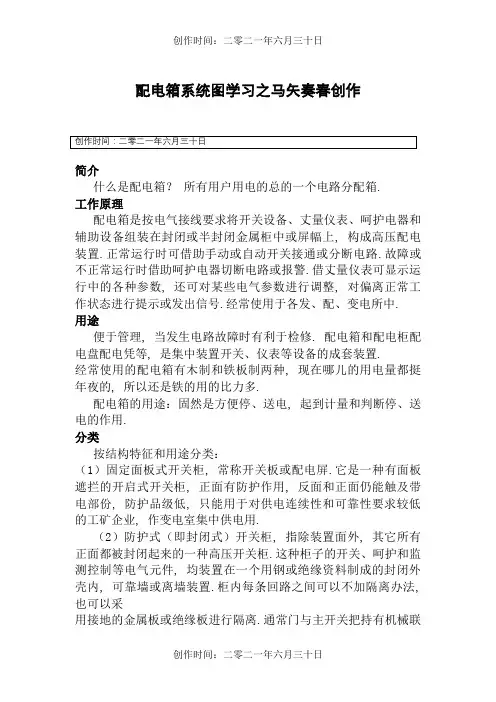

配电箱系统图学习之马矢奏春创作简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、丈量仪表、呵护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成高压配电装置.正常运行时可借助手动或自动开关接通或分断电路.故障或不正常运行时借助呵护电器切断电路或报警.借丈量仪表可显示运行中的各种参数, 还可对某些电气参数进行调整, 对偏离正常工作状态进行提示或发出信号.经常使用于各发、配、变电所中.用途便于管理, 当发生电路故障时有利于检修. 配电箱和配电柜配电盘配电凭等, 是集中装置开关、仪表等设备的成套装置.经常使用的配电箱有木制和铁板制两种, 现在哪儿的用电量都挺年夜的, 所以还是铁的用的比力多.配电箱的用途：固然是方便停、送电, 起到计量和判断停、送电的作用.分类按结构特征和用途分类：（1）固定面板式开关柜, 常称开关板或配电屏.它是一种有面板遮拦的开启式开关柜, 正面有防护作用, 反面和正面仍能触及带电部份, 防护品级低, 只能用于对供电连续性和可靠性要求较低的工矿企业, 作变电室集中供电用.（2）防护式（即封闭式）开关柜, 指除装置面外, 其它所有正面都被封闭起来的一种高压开关柜.这种柜子的开关、呵护和监测控制等电气元件, 均装置在一个用钢或绝缘资料制成的封闭外壳内, 可靠墙或离墙装置.柜内每条回路之间可以不加隔离办法, 也可以采用接地的金属板或绝缘板进行隔离.通常门与主开关把持有机械联锁.另外还有防护式台型开关柜（即控制台）, 面板上装有控制、丈量、信号等电器.防护式开关柜主要用作工艺现场的配电装置.（3）抽屉式开关柜.这类开关柜采纳钢板制成封闭外壳, 进出线回路的电器元件都装置在可抽出的抽屉中, 构成能完成某一类供电任务的功能单位.功能单位与母线或电缆之间, 用接地的金属板或塑料制成的功能板隔开, 形成母线、功能单位和电缆三个区域.每个功能单位之间也有隔离办法.抽屉式开关柜有较高的可靠性、平安性和互换性, 是比力先进的开关柜, 目前生产的开关柜, 大都是抽屉式开关柜.它们适用于要求供电可靠性较高的工矿企业、高层建筑, 作为集中控制的配电中心.（4）动力、照明配电控制箱.多为封闭式垂直装置.因使用场所分歧, 外壳防护品级也分歧.它们主要作为工矿企业生产现场的配电装置.各类符号标注根据图纸《配电箱系统图》中标注NPX630/3P 400A中:NPX630是断电器的型号, 3P是三极, 400A指最年夜断路电流为400A.NPX160/3P 160A WL1 YJV-4*70+1*35-SC80FC 58.8W AP3配电箱：NPX160是断电器的型号3P指三极, 额定频率为50Hz,额定绝缘电压为690V, 脱扣器电流40-160A.WL1：指回路1.后面还有回路2等.YJV:铜芯交联聚乙烯电缆.NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯.SC80:指穿直径为80的焊接钢管（俗称黑铁管）.FC:指暗敷在空中内.C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：C65N为断电器型号C10/1P：断电器最年夜断路电流为10A, 极数为一极.BV:铜芯聚氯乙烯绝缘电缆3*2.5：3根线芯截面面积4mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内.C65N-C16/3P WL5 BV-4*4-SC20FC WC 3.7KW 380V空调插座：回路5中, 断电器型号为C65N, 最年夜断路电流为16A, 采纳4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆, 穿直接20mm的钢管, 暗敷设在空中内、墙内.另：各种敷设方式：AB-沿或跨梁（屋架）敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或空中下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设.脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力：分断能力分5个品级：F:36KAN:50KAH:70KAS:100KAL:150KA。

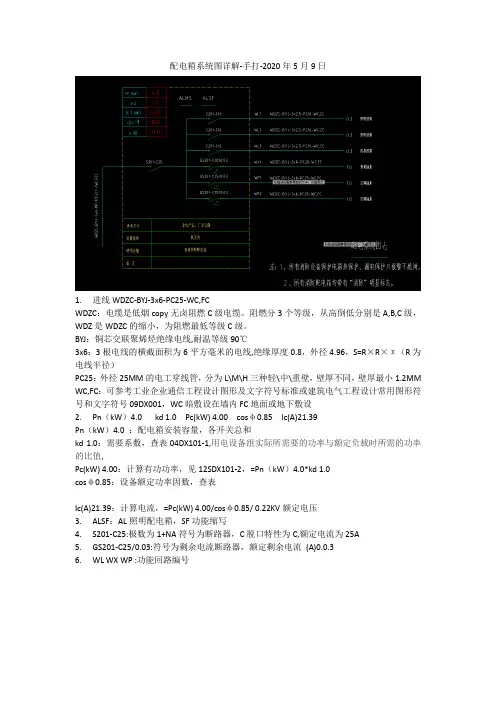

配电箱系统图详解-手打-2020年5月9日1.进线WDZC-BYJ-3x6-PC25-WC,FCWDZC：电缆是低烟copy无卤阻燃C级电缆。

阻燃分3个等级，从高倒低分别是A,B,C级，WDZ是WDZC的缩小，为阻燃最低等级C级。

BYJ：铜芯交联聚烯烃绝缘电线,耐温等级90℃3x6：3根电线的横截面积为6平方毫米的电线,绝缘厚度0.8，外径4.96，S=R×R×π（R为电线半径）PC25：外径25MM的电工穿线管，分为L\M\H三种轻\中\重壁，壁厚不同，壁厚最小1.2MM WC,FC：可参考工业企业通信工程设计图形及文字符号标准或建筑电气工程设计常用图形符号和文字符号09DX001，WC暗敷设在墙内FC地面或地下敷设2.Pn（kW）4.0 kd 1.0 Pc(kW) 4.00 cosφ0.85 Ic(A)21.39Pn（kW）4.0 ：配电箱安装容量，各开关总和kd 1.0：需要系数，查表04DX101-1,用电设备组实际所需要的功率与额定负载时所需的功率的比值,Pc(kW) 4.00：计算有功功率，见12SDX101-2，=Pn（kW）4.0*kd 1.0cosφ0.85：设备额定功率因数，查表Ic(A)21.39：计算电流，=Pc(kW) 4.00/cosφ0.85/ 0.22KV额定电压3.ALSF：AL照明配电箱，SF功能缩写4.S201-C25:极数为1+NA符号为断路器，C脱口特性为C,额定电流为25A5.GS201-C25/0.03:符号为剩余电流断路器，额定剩余电流(A)0.0.36.WL WX WP :功能回路编号BBTRZ：柔性矿物绝缘电缆，能够在950度火焰温度下通1000V电压经受3小时燃烧而不击穿。

WS：沿墙面敷设WATSN-32/4P：符号隔离开关2个加机械联锁，32A 4P双电源转换开关PMAC513A2-I：三相电源监控传感器，检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。

配电箱系统图详解2017-06-02什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：〔1〕固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，反面和侧面仍能触与带电局部，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

〔2〕防护式〔即封闭式〕开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜〔即控制台〕，面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

〔3〕抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、平安性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
