分项工程质量技术交底卡(洞门水平探孔)

  • 格式：doc
  • 大小：26.00 KB
  • 文档页数：2

1
施管表12
分项工程质量技术交底卡
合同段：TJ03-2
施工单位 中国交通建设股份有限公司TJ03-2项目部

工程名称 厦门市轨道交通1号线一期工程土建施工TJ03-2项目 分项工程 洞门水平探孔
交底部位 区间左线始发端头洞门水平探孔 交底日期 年 月 日

交
底
内
容

一、技术方面
1、图1:1示标注单位以毫米计；
2、水平探孔共9个，孔径8～10cm，孔深2.8m；
3、图1:1示孔9应适当偏离洞圈正中心位置；
4、钻孔前，准备好如下物资：木楔9个（一头削圆，方便楔入钻孔）、棉纱
不少于10kg、双快水泥或堵漏剂不少于20kg；
5、钻孔时，技术员应旁站做好记录，对取出芯样按孔摆放整齐；
6、每处孔钻完后，待钻孔浑水流完后（或隔5分钟后）记录孔内水样情况（是
否浑水、是否流泥、水流速度）；若一直流浑水或泥，则应将木楔缠棉纱楔入，
待采取注浆封堵措施。
7、无论钻孔流水情况如何，应在白班下班前木楔封堵孔口。
2

二、安全方面
1、钻孔前，应搭设临时脚手架(纵向不少于2排，排距80～100cm；竖向步
距120cm，水平横向步距不超过150cm，支架应布设斜撑稳固)，并做好踏脚板等
作业平台（绑牢），确保施工安全；
2、施工作业人员使用钻孔机具前，应检查使用电缆情况，防止因电缆破皮、
浸水等情况导致漏电，造成人员伤害；
3、钻具高速旋转时，作业人员应握紧手柄，禁止自己活他人触摸钻具，防止
机械伤害。
4、脚手架上高处作业时，应系好安全带，防止高处跌落伤害。
5、禁止从井口或排架上高处抛物，或从底板往排架上抛物；

技术负责人： 交底人： 接受人：

合集下载

多孔砖填充墙砌筑技术交底

多孔砖填充墙砌筑技术交底

技术交底记录
8、填充墙高度大于4M时，在墙体半高处设置与柱连接且没墙全长贯通的钢筋混凝土水平圈梁，截面为墙厚X200，详见图3；填充墙高度不大于4m时，墙高的中部设置高度为120mm，与墙体同宽的混凝土腰梁，配筋38,6@200.
9、砌体填充墙除图中注明外，应按下述原则设置钢筋混凝土构造柱。

构造柱一般在砌体转角、悬墙端头、纵横墙体相交部位以及墙长超过5M时，沿墙长每隔3~4m设置，构造柱断面一般为墙厚X200,配筋内见图4，构造柱在楼层上、下端700mm高度范围内，箍筋间距加密到@100。

10、现浇过梁断面及配筋见详图5（粱长=洞宽+2*250）。

当框架粱兼做过梁时，增设钢筋按过梁表中○2筋选用。

11、砌筑前应根据水平线至梁底标高，预留斜砌砖高度并根据梁的水平偏差值，调整水平灰缝厚度。

12、砖过梁底部的模板及其支架拆除时，灰缝砂浆强度不应低于设计强度的75%。

13、填充墙的砌筑，应待承重主体结构检验批验收合格后进行，墙顶采用斜砌法，。

施工技术交底单

施工技术交底单

7、砼自吊斗口下落的自由倾落度不得超过2m，如超过2m时必须采取措施，用串筒或溜槽等。
8、浇筑砼时应分分层连续浇筑，浇筑高度应根据结构特点、钢筋疏密决定，一般为振捣器作用部分长度的1.25倍，最大不超过50㎝。
9、使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行不得遗漏，做到均匀振实，移动间距不大于振捣器作用半径的1.5倍（一般为30～40㎝），振捣上一层时应插入下层5㎝，以消除两层间的接缝，表面振动器（卸平板振动器）的移动间距，应保证振动器的平板覆盖已振实部分的边缘。
技术负责人
交底人
接受交底人
交底时间
2013年5月14日
施工技术交底单
工程名称
中石化广西河池
中山加油站提量改造工程
施工单位
广西壮乡建设工程有限公司
分部分项名称
基础砼工程
施工队伍
施工技术交底内容：
12、基础砼浇筑
①地梁及基础底板应同时浇筑，浇筑方法应由一端开始，先浇筑地梁，根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的砼一起浇筑，随着阶梯形不断延伸，地梁及基础底板砼浇筑连续向前进行；
4、就位打钎，将触探钎尖对准孔位，再扶正钎用人工捶击，落距为50㎝，垂直打入土中。
5、打钎完后，将钎拔出，用砖将钎孔盖好。
6、基土受雨后不得进行钎探。
7、如遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意打钎。
8、在钎探点平面布置图上，注明过硬或过软孔号位置，遇有特殊地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。
技术负责人
交底人
接受交底人
交底时间
2010年10月5日
施工技术交底单
工程名称
中石化广西河池

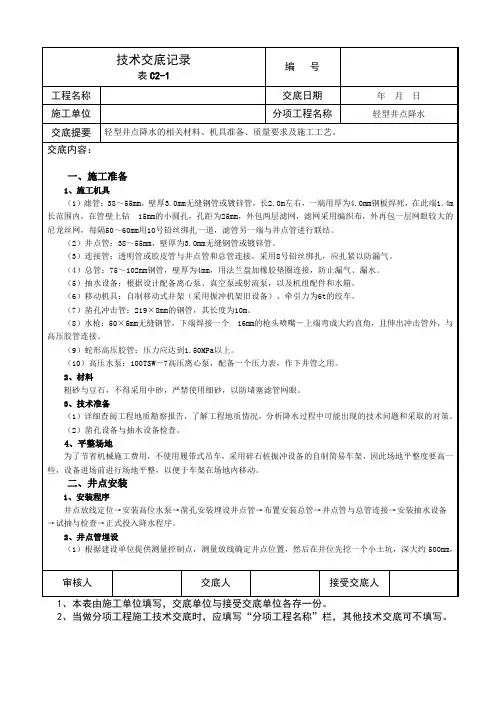

技术交底记录

技术交底记录

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

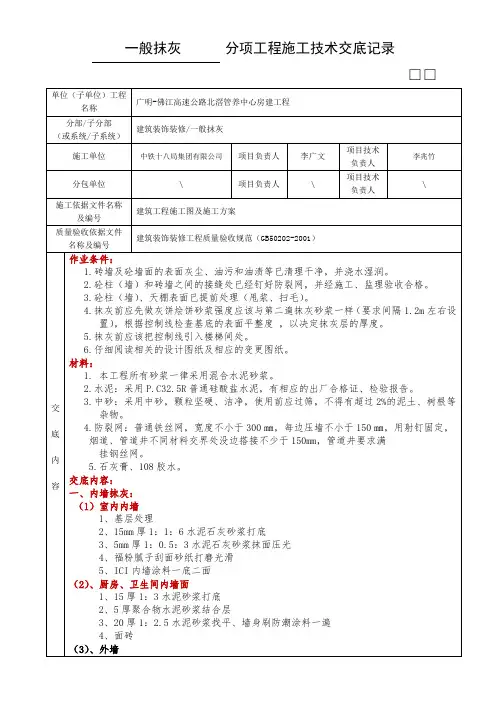

分项工程施工技术交底记录 -一般抹灰

分项工程施工技术交底记录 -一般抹灰

一般抹灰分项工程施工技术交底记录□□前一天进行(一天浇两次)，使抹灰层有良好的凝结硬化条件，浇水量以水分渗人砌块深度8～10mm为宜，且浇水宜在抹灰前一天进行，遇风干天气。

抹灰时墙面仍干燥不湿，应再喷一遍水，但抹灰时墙面不显浮水以利砂浆强度增长，不出现空鼓、裂缝。

7、分层抹灰：严格按照做法分层抹灰，先用要求配比抹灰砂浆打底，并用木板搓平带毛面。

在砂浆凝固之前，表面用扫帚扫毛或用钢抹子每隔一定距离交叉画出斜线。

底层抹灰后第二天，用罩面砂浆分层分批打底抹面层，厚度为5～8mm。

操作时先将墙面湿润，然后用砂浆薄刮一遍使其与中层灰粘牢，紧跟着抹第二遍，达到要求的厚度，用靠尺刮平找直一遍成活。

修抹预留孔洞、电气箱、槽、盒：当底灰抹平后，应设专人先把预留孔洞、电器箱、槽、盒周边5CM的石灰砂浆清理干净，用水泥混合砂浆把洞、箱、槽、盒抹成方正、光滑平整。

8、内墙门口：室内阳台门、进户门、楼梯间公共部位防火门洞口内侧暂不抹灰，待门框安装完后，再进行抹灰处理；户内不安装门的门洞口需要做抹灰处理，抹灰时顶部根据水平线确定抹灰厚度，门洞口抹灰后净宽度等于图纸洞口尺寸。

9、开间尺寸：抹完灰开间净尺寸=图纸开间净尺寸-4㎝（即抹完灰后每侧收20㎜）。

10、外围小构件抹灰：外围阳台梁、垛、空调板抹灰时必须用水平线控制，保证抹完灰后截面尺寸相同。

11、滴水:所有室外挑板、阳台底板、窗框顶、窗台、雨棚版、挑檐等均需做滴水线处理。

(见右图)12、清理：墙面抹灰完成时，应对砂浆盖住的线合等进行清理。

抹灰时应根据工程量拌制砂浆，尽量不留过多砂浆。

及时做到工完场清，铲除墙角根部、水管、线盒周边砂浆及成堆砂浆块；将落地灰清扫成堆，及时过筛，留作砌体砂浆使用。

水泥砂浆在拌制后4小时内用完。

13、养护：抹灰层达到一定强度后需要进行养护7天，保证其表面不产生裂纹、不起沙层。

五、特殊注意：1、外墙从基体表面至饰面层应留分隔缝，间隔按立面，可预留10宽线槽，金属网、找平层、防水层、饰面层应在相同位置留缝，缝宽10mm,外砖完成后宜采用空气压缩机具吹除缝内粉末，并嵌填黑色硅酮密封胶。
