曾经做过单片机和以下20种PLC的Modbus RTU串口通信，现将这20种PLC输入、输出和寄存器元件与Modbus编号地址对应表分享出来。

三菱FX3G-40MR/ES-A、西门子S7-200 CPU226 AC/DC/RLY、欧姆龙CP1H-X40DR-A、松下AFPX-C40R、台达DVP-12SA2、信捷XC5-48、永宏FBs-40MC、产电XBC-DR40S、汇川H2u-2416MT-XP、英威腾IVC2H-1616MAT6、基恩士KV-N40AR、施耐德电气TM218LDAE40DRPHN、海为H40S2R系列、维控LX3V1212MT系列、和利时LE5109、台安AP-340BR-A、罗克韦尔1766-L32BWA、合信CTH200系列CPU H226L、富士SPE

NW0P40R-31、步科K508-40AR

三菱

X元件支持Modbus之02功能码；

Y元件支持Modbus之01、05、15功能码；

D元件支持Modbus之03、06、16功能码。

西门子

I元件支持Modbus之02功能码；

Q元件支持Modbus之01、05、15功能码；

V元件支持Modbus之03、06、16功能码。

欧姆龙

CIO0元件支持Modbus之02功能码；

CIO100元件支持Modbus之01、05、15功能码；

D元件支持Modbus之03、06、16功能码。 松下

X元件支持Modbus之02功能码；

Y元件支持Modbus之01、05、15功能码；

DT元件支持Modbus之03、06、16功能码。

台达

X元件支持Modbus之02功能码；

Y元件支持Modbus之01、05、15功能码；

D元件支持Modbus之03、06、16功能码。

信捷

X元件支持Modbus之02功能码；

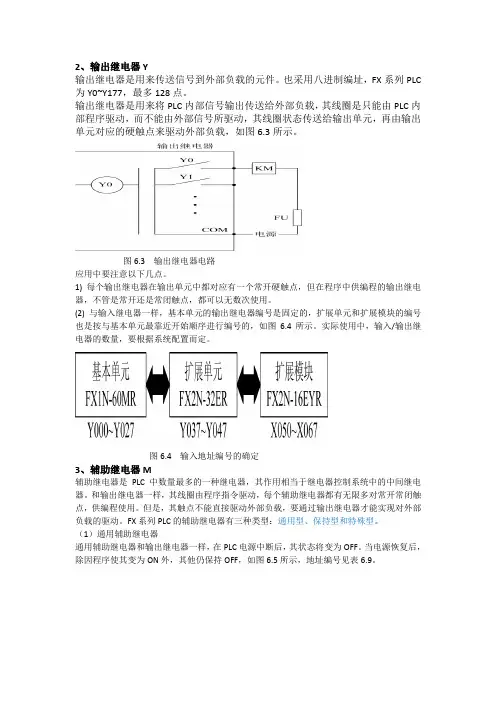

2、输出继电器Y

输出继电器是用来传送信号到外部负载的元件。也采用八进制编址，FX系列PLC为Y0~Y177，最多128点。

输出继电器是用来将PLC内部信号输出传送给外部负载，其线圈是只能由PLC内部程序驱动，而不能由外部信号所驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载，如图6.3所示。

图6.3 输出继电器电路

应用中要注意以下几点。

1) 每个输出继电器在输出单元中都对应有一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。

(2) 与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始顺序进行编号的，如图6.4所示。实际使用中，输入/输出继电器的数量，要根据系统配置而定。

图6.4 输入地址编号的确定

3、辅助继电器M

辅助继电器是PLC中数量最多的一种继电器，其作用相当于继电器控制系统中的中间继电器。和输出继电器一样，其线圈由程序指令驱动，每个辅助继电器都有无限多对常开常闭触点，供编程使用。但是，其触点不能直接驱动外部负载，要通过输出继电器才能实现对外部负载的驱动。FX系列PLC的辅助继电器有三种类型：通用型、保持型和特殊型。

（1）通用辅助继电器

通用辅助继电器和输出继电器一样，在PLC电源中断后，其状态将变为OFF。当电源恢复后，除因程序使其变为ON外，其他仍保持OFF，如图6.5所示，地址编号见表6.9。

图6.5 辅助继电器电路

表6.9 FX系列PLC通用辅助继电器地址编号

FX0S FX1S FX0N FX1N FX2N(FX2NC)

M0～M495 M0～M383 M0～M383 M0～M383 M0～M499

注：FX2N等可通过程序设定，将它们变为保持辅助继电器。

（2）保持辅助继电器

精心整理

特殊软元件

一PC状态

M8000 RUN监控(a触点)

M8001 RUN监控(b触点)

M8002 初始脉冲(a触点)

M8003 初始脉冲(b触点)

M8004 发生出错

M8005 电池电压下降

M8006 电池电压下降锁存

M8007 电源瞬停检测

M8008 停电检测

M8009 DC24V关断

D8001 PLC型号及系统版本

D8002 存储器容量

D8003 存储器类型

D8004 出错M地址号

D8005 电池电压

D8006 电池电压下降检出电平

D8007 瞬停次数

D8008 停电检测时间

D8009 DC24V关断的单元编号

二时钟

M8011 震荡周期10ms

M8012 震荡周期100ms

M8013 震荡周期1s

M8014 震荡周期1分钟

M8015 计时停止及预置

M8016 时间读出时显示停止

M8017 ±30秒的修正

M8018 检测RTC卡盒是否插入 精心整理

M8019 实时时钟(RTC)出错

D8010 当前扫描时间

D8011 最小扫描时间

D8012 最大扫描时间

D8013 秒

D8014 分

D8015 时

D8016 日

D8017 月

D8018 年

D8019 星期(0:星期日~6:星期六)

三标志

M8020 零(加减运算结果为0时置位)

M8021 借位

M8022 进位

M8023 小数点运算标志

M8024 处于ON状态时执行指令、传送方向翻转

M8025 HSC方式

M8026 RAMP方式

M8027 PR方式

M8028 FROM./TO指令

执行中允许中断标志

M8029 指令执行完成

D8028 Z寄存器内容

D8029 V寄存器内容

四PLC方式

M8030 电池LED灯灭指令

M8031 全清非保持存储器

000000000000 PLC编程指令和软元件

0000000000

T0-T39(100mS 定时器),T200-T215(10mS 定时

器),T250-T257(100mS 累加定时器).0000000000

C0-C23（16位计数器),C200-C207(32位加减停电保持型计数器)，

C235(32位高速加减停电保持型计数器).

000000000000

D0-D87（普通型）,D512-D551(停电保持型)

000000000000

m8000 是用于plc运行指示或监控指示，只用其触点不用线圈，

只plc上电它就是闭合的。00000000000

0-M255（普通型）,M512-M768(停电保持型).

00000000000

m8002 是plc上瞬间接通一个扫描周期，也是只用触点不用线圈

的。M8003(初始化脉冲反触点) M8004(错误指示触点).000000000000

M8011(10毫秒时钟脉冲) ,M8014(1分时钟脉,)

000000000000

m8012-m8013 是闪烁触点，只要plc上电它的触头就不断的开和

关，停100ms,闭合50ms,不用线圈的0000000000

M8020(零位标志),M8021(借位标志),M8022(进位标志).

00000000000

M8029（指令执行结束标志).

00000000000

m8033 是当plc停止运行时保持输出，必须用线圈驱动

000000000000

0

m8034 是用于禁止plc的所有输出， 必须用线圈驱动

000000000000

0

m8039 是恒扫描的

000000000000

m8200-m8234为双向计数器实行正负计数控制用，当m8200-m8324为断开时就会使计数器正加计数，当m8200-

m8234为接通时为负减计 M8235（C235的计数方向).

00000000000

D8140(Y0脉冲输出计数寄存器) D8142(Y1脉冲输出计数寄存
