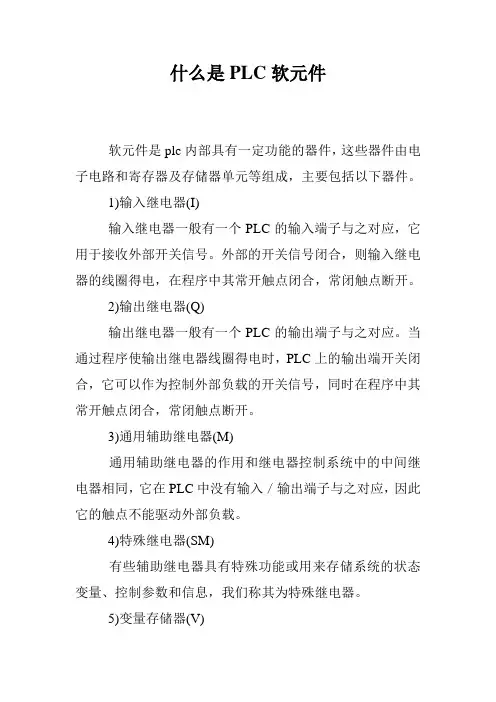

什么是PLC软元件软元件是plc内部具有一定功能的器件，这些器件由电子电路和寄存器及存储器单元等组成，主要包括以下器件。
1)输入继电器(I)输入继电器一般有一个PLC的输入端子与之对应，它用于接收外部开关信号。
外部的开关信号闭合，则输入继电器的线圈得电，在程序中其常开触点闭合，常闭触点断开。
2)输出继电器(Q)输出继电器一般有一个PLC的输出端子与之对应。
当通过程序使输出继电器线圈得电时，PLC上的输出端开关闭合，它可以作为控制外部负载的开关信号，同时在程序中其常开触点闭合，常闭触点断开。
3)通用辅助继电器(M)通用辅助继电器的作用和继电器控制系统中的中间继电器相同，它在PLC中没有输入／输出端子与之对应，因此它的触点不能驱动外部负载。
4)特殊继电器(SM)有些辅助继电器具有特殊功能或用来存储系统的状态变量、控制参数和信息，我们称其为特殊继电器。
5)变量存储器(V)变量存储器用来存储变量。
它可以存放程序执行过程中控制逻辑操作的中间结果，也可以使用变量存储器来保存与工序或任务相关的其他数据。
6)局部变量存储器(L)局部变量存储器用来存放局部变量。
局部变量与变量存储器所存储的全局变量十分相似，主要区别在于全局变量是全局有效的，而局部变量是局部有效的。
7)顺序控制继电器(S)有些PLC中也把顺序控制继电器称为状态器。
顺序控制继电器用在顺序控制或步进控制中。
8)定时器定时器是PLC中重要的编程元件，是累计时间增量的内部器件。
9)计数器(C)计数器用来累计输入脉冲的个数，经常用来对产品进行计数或进行特定功能的编程。
10)模拟量输入映像寄存器(AI)、模拟量输出映像寄存器(AQ)模拟量输入电路用以实现模拟量／数字量( A/D)之间的转换，而模拟量输出电路用以实现数字量／模拟量( D/A)之间的转换。
11)高速计数器(HC)一般计数器的计数频率受扫描周期的影响，不能太高，而高速计数器可累计比CPU的扫描速度更快的事件。
FX系列PLC的编程元件不同厂家、不同系列的PLC，其内部软继电器的功能和编号都不相同，因此在编制程序时，必须熟悉所选用PLC的软继电器的功能和编号。
FX系列PLC软继电器编号由字母和数字组成，其中输入继电器和输出继电器用八进制数字编号，其它软继电器均采用十进制数字编号。
一、数据结构及软元件（继电器）概念1、数据结构1）十进制数2）二进制（在FX系列PLC内部，数据是以二进制（BIN）补码的形式存储，所有的四则运算都使用二进制数）。
3）八进制（输入继电器、输出继电器的地址采用八进制）4）十六进制、5）BCD码6）常数K、HK：十进制常数H：十六进制常数2、软元件（编程元件、操作数）1）软元件概念PLC内部具有一定功能的器件（输入、输出单元、存储器的存储单元）。
2）分类：位元件、字元件①位元件X：输入继电器，用于输入给PLC的物理信号；Y：输出继电器，从PLC输出的物理信号；M（辅助继电器）和S（状态继电器）：PLC内部的运算标志。
说明：A、位单元只有ON和OFF两种状态，可用“0”和“1”表示。
B、元件可以通过组合使用，4个位元件为一个单元，通用表示方法是由Kn加起始的软元件号组成，n为单元数。
例如K2 M0表示M0～M7组成两个位元件组（K2表示2个单元），它是一个8位数据，M0为最低位。
②字元件数据寄存器D：模拟量检测以及位置控制等场合存储数据和参数。
字节（BYTE）、字（WORD）、双字（DOUBLE WORD）二、FX系列PLC的编程元件（一）输入继电器（X）作用：用来接受外部输入的开关量信号。
输入端通常外接常开触点或常闭触点。
编号：X000 ~ X007 X010 ~ X017 ······说明：1）输入继电器以八进制编号。
FX2系列PLC带扩展时最多可有184点输入继电器（X0 ～X267）。
2）输入继电器只能输入驱动，不能程序驱动3）可以有无数的常开触点和常闭触点。
