FX系列PLC软元件一览表2N软元件简称元件。
将PLC内部存储器的每一个存储单元均称为元件，各个元件与PLC的监控程序、用户的应用程序合作，会产生或模拟出不同的功能。
当元件产生的是继电器功能时，称这类元件为软继电器，简称继电器，它不是物理意义上的实物器件，而是一定的存储单元与程序的结合产物。
后面介绍的各类继电器、定时器、计数器都指此类软元件。
元件的数量及类别是由PLC监控程序规定的，它的规模决定着PLC整体功能及数据处理的能力。
我们在使用PLC时，主要查看相关的操作手册。

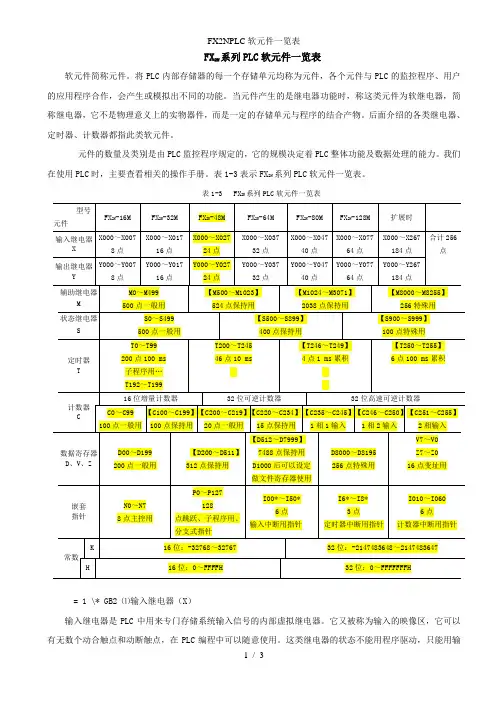

表1-3表示FX2N系列PLC软元件一览表。
表1-3 FX2N系列PLC软元件一览表= 1 \* GB2 ⑴输入继电器（X）输入继电器是PLC中用来专门存储系统输入信号的内部虚拟继电器。
它又被称为输入的映像区，它可以有无数个动合触点和动断触点，在PLC编程中可以随意使用。
这类继电器的状态不能用程序驱动，只能用输入信号驱动。
FX系列PLC的输入继电器采用八进制编号。
FX2N系列PLC带扩展时，输入继电器最多可达184点，其编号为X0～X7、X10～X17…X260～X267。
(2)输出继电器（Y）输出继电器是PLC中专门用来将运算结果信号经输出接口电路及输出端子送达并控制外部负载的虚拟继电器。
它在PLC内部直接与输出接口电路相连，它有无数个动合触点与动断触点，这些动合与动断触点可在PLC编程时随意使用。
外部信号无法直接驱动输出继电器，它只能用程序驱动。
FX系列PLC的输出继电器采用八进制编号。
FX2N系列PLC带扩展时，输出继电器最多可达184点，其编号为Y0～Y267。
= 3 \* GB2 ⑶内部辅助继电器(M)PLC内有很多辅助继电器。
辅助继电器的线圈与输出继电器一样，由PLC内各软元件的触点驱动。
辅助继电器的动合和动断触点使用次数不限，在PLC内可以自由使用。
但是，这些触点不能直接驱动外部负载，外部负载的驱动必须由输出继电器执行。

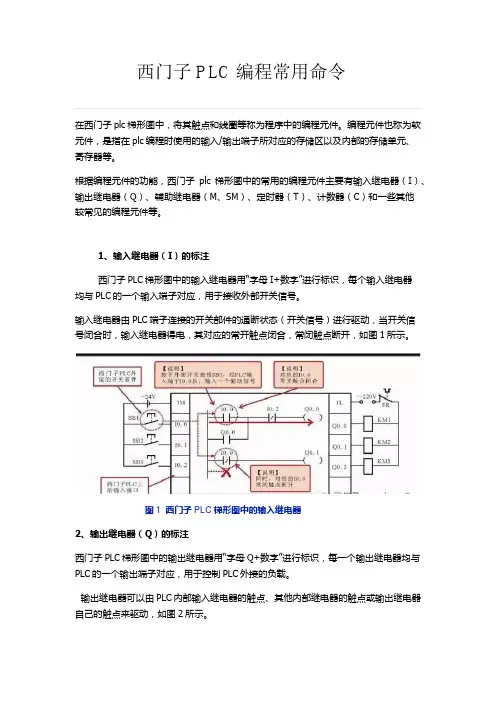

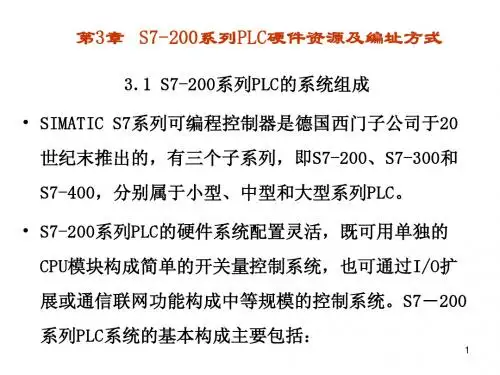

在西门子plc梯形图中，将其触点和线圈等称为程序中的编程元件。
编程元件也称为软元件，是指在plc编程时使用的输入/输出端子所对应的存储区以及内部的存储单元、寄存器等。

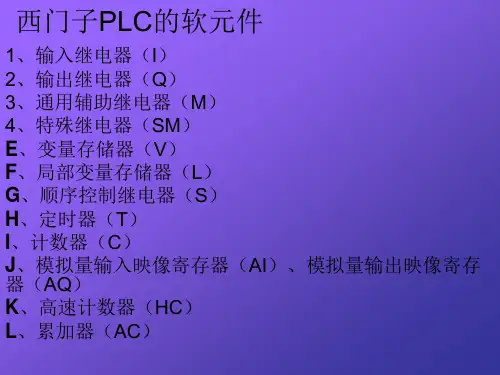

根据编程元件的功能，西门子plc梯形图中的常用的编程元件主要有输入继电器（I）、输出继电器（Q）、辅助继电器（M、SM）、定时器（T）、计数器（C）和一些其他较常见的编程元件等。
1、输入继电器（I）的标注西门子PLC梯形图中的输入继电器用“字母I+数字”进行标识，每个输入继电器均与PLC的一个输入端子对应，用于接收外部开关信号。
输入继电器由PLC端子连接的开关部件的通断状态（开关信号）进行驱动，当开关信号闭合时，输入继电器得电，其对应的常开触点闭合，常闭触点断开，如图1所示。
图1 西门子PLC梯形图中的输入继电器2、输出继电器（Q）的标注西门子PLC梯形图中的输出继电器用“字母Q+数字”进行标识，每一个输出继电器均与PLC的一个输出端子对应，用于控制PLC外接的负载。
输出继电器可以由PLC内部输入继电器的触点、其他内部继电器的触点或输出继电器自己的触点来驱动，如图2所示。
图2 西门子PLC梯形图中的输出继电器3、辅助继电器（M、SM）的标注在西门子PLC梯形图中，辅助继电器有两种，一种为通用辅助继电器，一种为特殊标志位辅助继电器。
（1）通用辅助继电器的标注。
通用辅助继电器，又称为内部标志位存储器，如同传统继电器控制系统中的中间继电器，用于存放中间操作状态，或存储其他相关数字，用“字母M+数字”进行标识，如图3所示。
图3 西门子PLC梯形图中的通用辅助继电器由图3可以看到，通用辅助继电器M0.0既不直接接受外部输入信号，也不直接驱动外接负载，它只是作为程序处理的中间环节，起到桥梁的作用。
（2）特殊标志位辅助继电器的标注。
特殊标志位辅助继电器，用“字母SM+数字”标识，如图4所示，通常简称为特殊标志位继电器，它是为保存PLC自身工作状态数据而建立的一种继电器，用于为用户提供一些特殊的控制功能及系统信息，如用于读取程序中设备的状态和运算结果，根据读取信息实现控制需求等。
