线束端子压接规范

序号 冷压端子名称 冷压端子型号 压接使用规范 剥线要求 压接要求

1

叉型裸端头 UT1-3

 剥线要求见右图所示，

 压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固

 使用时，需增加号码管，保证号码管遮住裸露的导线 2 UT1-4

3 UT4-5

4 SNB2-4S

5 叉型绝缘端头  剥线要求见右图所示

 绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合

6

母型绝缘接头 FDD2-250蓝  剥线要求见右图所示

 绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合

7 FDD2-250红

8 双线插式管形绝缘TE-2*2510  剥线要求见右图所示

 管形预绝缘端头压痕应在端头的管部均匀 9 端头 TE1508 压接

10 TE2508

11 TE6014

12 TE10-14

13 TE4012

14

管型绝缘端头 E7508

 剥线要求见右图所示

 剥线要求见右图所示

管形预绝缘端头压痕应在端头的管部均匀压接匀压接 15 E1508

16 E2508

17 E4009

18 E6012

19 E10-12 20 E16-12

21

圆型裸端头 OT1.5-6  剥线要求见右图所示，

 压线时裸端头压痕在端头管部焊接缝上，保证压接牢固

 使用时，需增加号码管，保证号码管遮住裸露的导线 22 OT5.5-6

23

OT8-6S

24

圆型绝缘端头 RV2-5  绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合



25 RV2-5L

26 压接针  绝缘压接区压缩绝缘层，但不会刺穿。

 线芯伸出于导体压接区前部1-2mm

 绝缘和导体压接区之间的部分可以看见绝缘层和导体。

压接要求说明

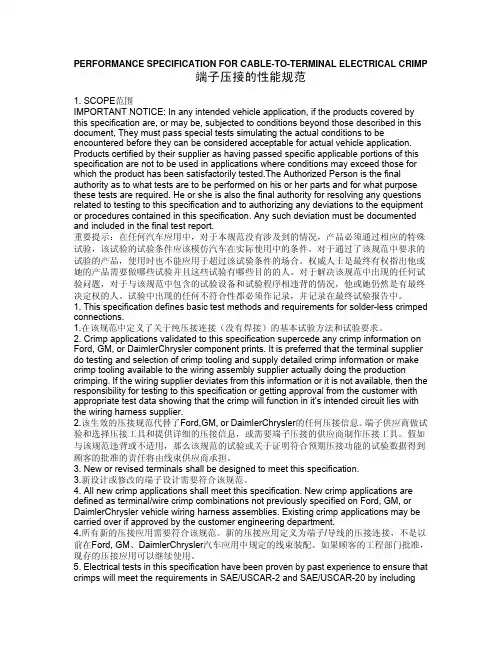

PERFORMANCE SPECIFICATION FOR CABLE-TO-TERMINAL ELECTRICAL CRIMP

端子压接的性能规范

1. SCOPE范围

IMPORTANT NOTICE: In any intended vehicle application, if the products covered by

this specification are, or may be, subjected to conditions beyond those described in this

document, They must pass special tests simulating the actual conditions to be

encountered before they can be considered acceptable for actual vehicle application.

Products certified by their supplier as having passed specific applicable portions of this

specification are not to be used in applications where conditions may exceed those for

which the product has been satisfactorily tested.The Authorized Person is the final

authority as to what tests are to be performed on his or her parts and for what purpose

these tests are required. He or she is also the final authority for resolving any questions

合肥卡诺电子科技有限公司 文件编号：1.裁线3.护套2.剥线：不可剥断导体铜丝，切剥口须平整4.端子压接编制：审核：批准：切口不平整，刀钝其它要求1.裁线前要根据图纸确认线规格、型号、颜色、长度、剥头的长度，外观是否完好；线束散开2.压接前要检查设备的安装、调试和员工的手势摆放有无问题；3.生产中如遇材料、部件与与平时不一样或根据现有工艺无法完成时，应停止作业，向有关人员汇报；4.如图纸要求与客户要求不符时，应以客户要求为准。三.端子拉力测试 端子拉力测试标准见附表：绝缘皮和导体线在检查窗的中间位置绝缘皮延伸到导体铆压区域导体没有延伸到铆压区域外并在喇叭口的平齐边缘终端不可见如上图，将端子固定好后，将拉力计归零，再进行拉力测试，当拉力达到规定值时停止拉动，固定位置，保持1分钟，如端子没有脱落则合格。扭线过紧，不能保证导体铆压后的分布状况（导体截面积增大）注:只要不损伤绝缘层,剥皮工具在绝缘层上产生的压痕是允许的剥皮尺寸=导体铆压栅长度 +1/2a+0.5mm(线规： 0.3mm2 以下)剥皮尺寸=导体铆压栅长度 +1mm (线规：0.3—1mm2 )剥皮尺寸=导体铆压栅长度 +2mm (最大线规：10mm2 )如下图示：刀口有锥度，刀钝或刀距不正确剥伤、剥断铜丝，刀距太小导体上有绝缘层，刀钝或刀距调节过大损伤绝缘层，剥线夹具内有硬物文件版本：实施日期：护套方向穿反线束压接检验标准一.压接标准外观与不良图示󰀀Ⅰ.裁线时须无刮伤线材且切口要平齐剥线长度要求：压接前将护套、热缩管、线标等套上Ⅱ.裁好之线材每 50 或100条扎为一扎, 每扎需将其线规和长度标示清楚

文件编号 程 序 文 件 名 称 版本/修改状态 页数

线束端子压接规范 A / O1 第1 页共 5页

1 版次 修订章节 修订内容描述 修订人 审核人 修订日期

A/01 全章节 新编 杨攀 2021.07.30

批准 编制部门 签核 日期

编制

审核

会签

文件编号 程 序 文 件 名 称 版本/修改状态 页数

线束端子压接规范 A / O1 第2 页共 5页

2 1. 目的

规范厂内端子线束压工序，指导对外购件线束总成进行压接效果确认。

2. 范围

a.适用于内部端子线束压压接效果确认和外购件线束检验。

b.压接后在线芯位置还有焊接工艺要求的线束可以放宽要求。

3. 术语

线芯：导线的导体部分。

线皮：导线的绝缘皮部分。

4. 职责

质量部：应用此标准对自产线束和外购线束进行确认。

采购部：负责将要求传递给线束供应商。

5. 标准内容

5.1 端子线束压接后对线芯位置的要求

a.线芯压接位置，线芯末端必须超出压接处且可见（一般要求超出1±0.5mm，此处不做强制要求），如果线芯露出长度超过1.5mm露出部分不允许进去到端子的接触区域。

b.不允许有线芯没有被端子包裹露出在端子外面的现象。

c.不允许有线芯被压断现象。 文件编号 程 序 文 件 名 称 版本/修改状态 页数

线束端子压接规范 A / O1 第3 页共 5页

3 5.2 端子线束压接后对线皮位置的要求

a.线皮必须从端子末端露出，但不得进入到线芯压接位置（即：线芯压接和线皮压接的中间位置必须同时看见线皮和线芯）。

b.线皮压接位置线皮允许出现变形，但不允许出现线皮破损。

c.在距离线皮眼界3-5厘米的位置上下摆动线束30° 3次，线皮不得从压接位置脱出。

5.3端子压接后切断余料的要求
