线束连接器基础知识内部资料

一、线束的定义：在两个或多个孤立不通的电子电路之间架起沟通的桥梁，从而能够使电流流通，实现各种电子元器件的各项功能，它是各种电器和电子设备中不可缺少的一种部件。

二、线束的组成：普通线束的组成部分是：电线，端子，塑件。

复杂的线束的组成则还要追加：胶带，扎带，套管，护套，标贴等等。

信号线束：则需要注塑成型。

（举例产品见下组图）线束的加工工艺一、裁线工序•本工序的注意点：1.确认电线规格型号，颜色；2.确认下线的长度，剥头的长度；3.确认机器操作后的产品有无不良的现象。

•1.如何确认电线的规格型号，颜色？•首先要确定电线的型号，如1015，1007，1571，2468，1185等等。

•其次确认电线的规格，如20AWG,22AWG,24AWG,26AWG 等等（在同一线种的前提下，线号数字越大，电线越细，线号数字越小，电线越粗）。

•最后确认电线的颜色，确认时先确认电线的标签，然后确认电线上的印字3.如何确认机器操作后的产品是否合格？NG:剥线尺寸偏短OKNG电线伤NG 电线切口斜NG电线伤NG•1.压接的定义•2.端子压接不良的状态•3.不良产生的原因及后果•定义：压接是电缆组装过程中对电线和端子进行的一种连接方式，通过施加一定的机械外力（指剥去电线的绝缘体，压着端子咬合在导体上），使2种材料紧密的接合，从而达到电性导通或牢固接合的目的。

因此精密的压接工具，才能保证良好的压接品质。

目前压接的工具有手动工具，半自动压接设备，全自动压接设备三种。

•功能：良好的压接端子能够减少电阻，减少压接处铜丝氧化和有牢固的紧密性和良好的导电性等各种优良的性能。

牢固的紧密性解释：经过拉力测试时在一定范围内不至于被拉松或断开。

标准端子压接状态图压接注意事项•压接注意事项：• 1.设备的安装和调试有无问题，这是直接影响端子压接质量的好坏。

（例如：模具有没有松动，端子有没有到位，模具里面有没有杂质等等）• 2.员工手势的摆放，不正确的手势会造成各种不同的不良品。

线束行业培训资料线束行业培训资料一、简介线束是指将电气或光电连接器、保护管、绝缘材料等组合在一起形成的用来传递控制信号、电能或光能的装置。

线束行业近年来发展迅速，需求量不断增加，对专业人才的需求也越来越大。

为了满足行业发展的需求，提供相关的培训资料，帮助理解线束行业的基本知识和技能，提高工作效率。

二、线束行业基础知识1. 线束的基本组成线束主要由以下组件组成：连接器：用于连接电气元件或电子设备之间的导线与电缆。

保护管：提供线束保护和抗干扰能力。

绝缘材料：用于保护线束中的导线，防止漏电和短路。

包装材料：用于固定线束和保护线束。

2. 线束行业的应用领域线束行业广泛应用于各个领域，包括：汽车行业：汽车线束被广泛应用于汽车内部的电子设备和电气系统。

电子行业：各种电子设备和电气控制系统均需要大量的线束。

能源行业：电力传输和变电站等领域也需要使用线束。

航空航天行业：飞机、卫星等航空航天设备都离不开线束。

3. 线束行业的发展趋势随着科技的不断进步，线束行业也在不断发展。

未来的发展趋势包括：高性能材料的应用：随着材料科学的发展，高性能材料将被广泛应用于线束行业，提高线束的使用寿命和性能。

自动化生产技术的应用：自动化生产技术可以提高线束的生产效率和质量，减少人力成本。

智能线束的发展：智能线束结合了传感器技术和数据通信技术，能够实现线束的自动监控和管理。

三、线束行业的技能要求1. 熟练掌握线束的组装技术线束的组装技术包括导线剥离、导线插接、连接器固定等操作，需要掌握相应的工具和技巧。

2. 理解线束图纸和规范线束图纸和规范是线束设计的基础，需要能够准确理解和应用。

3. 掌握线束的测试和质量控制方法为了确保线束的质量和可靠性，需要进行测试和质量控制。

掌握相应的测试方法和质量控制标准是必要的。

4. 具备良好的沟通和协作能力线束行业通常需要与其他部门或客户进行沟通和协作，良好的沟通和协作能力可以提高工作效率。

四、线束培训资料推荐《线束设计基础》：详细介绍线束设计的基本知识和技能。

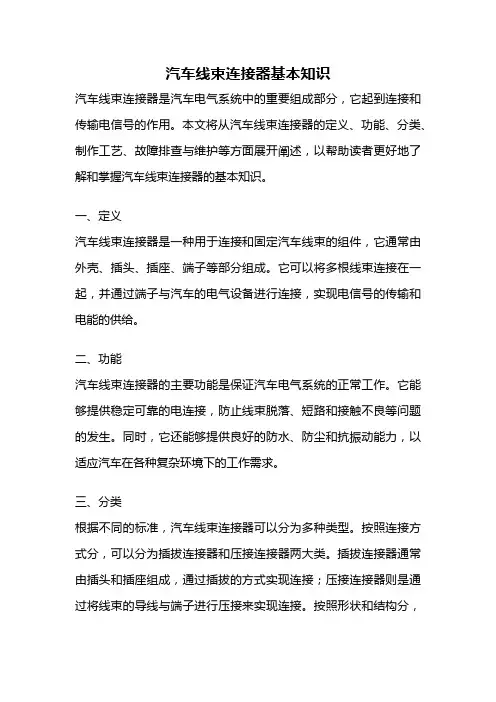

汽车线束连接器基本知识汽车线束连接器是汽车电气系统中的重要组成部分，它起到连接和传输电信号的作用。

本文将从汽车线束连接器的定义、功能、分类、制作工艺、故障排查与维护等方面展开阐述，以帮助读者更好地了解和掌握汽车线束连接器的基本知识。

一、定义汽车线束连接器是一种用于连接和固定汽车线束的组件，它通常由外壳、插头、插座、端子等部分组成。

它可以将多根线束连接在一起，并通过端子与汽车的电气设备进行连接，实现电信号的传输和电能的供给。

二、功能汽车线束连接器的主要功能是保证汽车电气系统的正常工作。

它能够提供稳定可靠的电连接，防止线束脱落、短路和接触不良等问题的发生。

同时，它还能够提供良好的防水、防尘和抗振动能力，以适应汽车在各种复杂环境下的工作需求。

三、分类根据不同的标准，汽车线束连接器可以分为多种类型。

按照连接方式分，可以分为插拔连接器和压接连接器两大类。

插拔连接器通常由插头和插座组成，通过插拔的方式实现连接；压接连接器则是通过将线束的导线与端子进行压接来实现连接。

按照形状和结构分，可以分为直插式连接器、L型连接器、T型连接器、Y型连接器等多种形式。

此外，根据电流和电压的不同，还可以将连接器分为低电流连接器、高电流连接器、低压连接器和高压连接器等。

四、制作工艺汽车线束连接器的制作工艺通常包括以下几个步骤：首先，根据设计要求和线束的布线规划，确定连接器的型号和规格；其次，选择合适的线束和端子，进行剥皮、锡镀等预处理；然后，根据设计图纸和工艺要求，进行线束的组装和焊接；最后，进行连接器的测试和包装。

五、故障排查与维护在汽车使用过程中，线束连接器可能会出现接触不良、线束脱落、短路等故障。

为了确保汽车电气系统的正常工作，需要及时进行故障排查与维护。

通常可以通过以下几种方式来进行排查：首先，检查连接器的外观是否有损坏或脱落的情况；其次，使用测试仪器对连接器进行电气测试，检查接触是否良好；最后，检查线束是否正确连接，并修复或更换故障连接器。

线束原理相关知识点总结一、线束结构与原理1. 线束的组成线束由导电线、绝缘套管、连接器、粘结带、保护套管等部分组成。

导电线负责传输电力和信号，绝缘套管用来保护导电线，连接器用来连接线束的不同部分，粘结带用来固定线束的整体结构，保护套管则用来保护线束免受外部环境的影响。

2. 线束的功能线束的主要功能是传输电力和信号，连接和控制车辆的各个电气部件。

它能够将发动机控制单元发送的指令传输到执行部件，同时将传感器采集的数据传输回发动机控制单元，实现车辆电气系统的正常工作。

3. 线束的分类根据用途不同，线束可以分为动力线束、信号线束和数据线束。

动力线束用来传输高电流的动力信号，信号线束用来传输低电流的控制信号，数据线束用来传输各种传感器采集的数据。

二、线束的故障和维修1. 线束的常见故障线束常见的故障包括导电线断裂、接头腐蚀、连接器松动、保护套管破损等。

这些故障会导致电气系统工作不稳定，甚至无法正常工作，需要及时进行维修和更换。

2. 线束的维修方法当出现线束故障时，一般的维修方法为检查线束的连接是否松动，检测导电线和连接器的电阻是否正常，检查保护套管是否破损。

如果发现有损坏的部分，需要及时更换。

另外，还可以对线束进行绝缘处理，以增加其抗干扰能力。

三、线束维护与保养1. 线束的保养为了延长线束的使用寿命，需要定期对线束进行清洁和保养。

在清洁时，应该使用干净的布或者软毛刷轻轻擦拭线束表面，避免使用强酸性或碱性清洁剂，以免损害线束的绝缘性能。

2. 线束的保护为了保护线束不受外部环境的影响，需要对线束进行加固和防护。

可以在线束上增加防水、防尘的保护套管，同时加固连接处，以增加线束的抗振性和耐久性。

四、线束的设计与制造1. 线束的设计线束的设计需要考虑车辆的结构和布局，以及各个电气部件之间的连接关系。

设计人员需要根据车辆的具体情况，确定线束的长度、截面积、接头位置和接头数量等参数，同时需要考虑线束的绝缘、防护和抗干扰能力。

线束重要基础知识点线束，也称电线束，是一种由多根电线或导线捆绑在一起形成的电气连接组件。

它通常用于汽车、航空航天、工业设备、家电等领域，用于将电力或信号传输至各个部件或设备。

以下是线束的一些重要基础知识点：1. 导线选择：线束中的导线材料需要根据使用环境和要求来选择。

常见的导线材料包括铜、铝和镀锡铜等，而导线的规格则需根据电流负荷、电压要求和线束所用空间来确定。

2. 绝缘材料：线束的绝缘材料用于包裹导线，以防止导线之间或导线与外界之间发生短路、漏电等情况。

常见的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等。

3. 编织套管：为了保护线束免受外界环境的影响，通常会在线束外部加上编织套管。

这种套管可以防水、耐磨，并提高线束的机械强度。

不同应用领域和要求可能选择不同材质的编织套管，如尼龙、聚酯纤维等。

4. 连接器：线束常常需要与其他组件或设备进行连接，这就需要选用合适的连接器。

连接器种类繁多，包括插头、插座、接头等等，要根据实际需要选择合适的连接器类型和规格。

5. 电磁兼容性（EMC）：线束的设计也需要考虑电磁兼容性，防止电磁辐射对其他系统或设备产生干扰。

为此，可以采取一些屏蔽措施，如应用屏蔽套管、屏蔽接头等，以减少电磁波的干扰。

6. 标准和认证：针对线束，在不同国家和行业都有相应的标准和认证要求。

例如，汽车行业的线束需要符合汽车制造商的要求，经过相关认证。

而对于航空航天领域的线束，更需要满足更高的安全性和可靠性标准。

以上是线束的一些重要基础知识点，深入了解并应用这些知识可以帮助我们设计和制造高质量、可靠性高的线束，满足不同领域的需求。

线束基础知识培训教材一、线束的定义线束是由一根或多根导线组成，经过压着、焊接、绑扎等工艺处理而成的电气连接组件，用于实现电气信号的传输和连接。

二、线束的组成1.导线线束的主要组成部分是导线，导线通常由铜或铝等导电材料制成，具有良好的导电性能。

2.绝缘材料导线需要被包裹在绝缘材料中，以防止导线之间短路或与其他导体发生意外接触。

3.连接器线束通常还包括连接器，连接器用于连接线束与其他电子器件或设备，确保电气信号的稳定传输。

4.绑扎材料为了保持线束的整洁和紧凑，常使用绑扎材料，如绑线带或绑扎带将线束固定在一起。

三、线束的分类线束根据用途和结构不同，可以分为多种类型。

以下是常见的线束分类：1.动力线束用于传输电池、发动机、传动系统等动力信号的线束，通常由颜色鲜明的导线组成，易于区分。

2.信号线束用于传输各种控制信号和数据信号的线束，具有较高的抗干扰性能，导线通常较薄。

3.传感器线束用于连接传感器与控制单元之间的线束，具有较高的防水性能和耐高温性能。

4.视频线束用于传输视频信号的线束，用于连接摄像头、显示器等设备。

5.音频线束用于传输音频信号的线束，用于连接音响设备、扬声器等。

6.电源线束用于传输电源信号的线束，用于连接电源适配器、电池等设备。

7.专用线束根据特殊需求定制的线束，如医疗设备线束、航空电缆线束等。

四、线束的应用领域线束广泛应用于各个领域的电子设备和机械设备中，包括但不限于以下行业：1.汽车制造线束在汽车制造中扮演重要角色，用于汽车的电气系统、仪表盘、灯光等。

2.航空航天高要求的航空航天行业需要使用可靠性高的线束，用于飞机、卫星等的电气系统。

3.医疗设备医疗设备中的线束要求高度可靠和安全，用于诊断设备、手术器械等。

4.家电行业线束用于家电产品，如电视、冰箱、洗衣机等，负责传输电源信号和控制信号。

5.通讯设备用于手机、电脑、路由器等通讯设备的线束，保证信号的稳定传输。

6.能源行业电力设备和新能源设备中的线束，用于发电、输电等电力传输环节。

第一章连接器的技术基础第一课引言什么是连接器为什么要使用连接器连接器的分类Molex产品和全球市场1什么是连接器？返回页首连接器是我们电子工程技术人员经常接触的一种部件。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。

但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。

就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。

由于我们只关心电路连接器，所以，本课程将紧密结合Molex公司的产品，集中介绍电路连接器及其应用。

2为什么要使用连接器？返回页首设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。

这样一来，无论对于生产还是使用，都带来了诸多不便。

以汽车电池为例。

假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。

电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。

有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。

这个简单的例子说明了连接器的好处。

它使设计和生产过程更方便、更灵活，降低了生产和维护成本。

连接器的好处改善生产过程连接器简化电子产品的装配过程。

也简化了批量生产过程易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。

线束基础必学知识点
1. 线束的定义：线束是由多根或多组导线组成的电气连接装置，用于
将电力、信号或数据传输到各种设备或系统中。

2. 线束的分类：根据用途不同，线束可以分为传能线束（用于传输电力）、信号线束（用于传输信号）和数据线束（用于传输数据）。

3. 线束的结构：线束一般由导线、绝缘材料、保护材料和连接头等组成。

导线通常采用铜线或铝线，绝缘材料可以是聚乙烯、聚氯乙烯等，保护材料可以是聚酯纤维编织套管、橡胶护套等。

4. 线束的制造工艺：线束的制造通常包括导线的剥离、绝缘层的剥除、导线的穿线、绝缘层的卸载等步骤。

为了保证线束的质量，制造过程
中需要进行严格的品质控制和检验。

5. 线束的安装与维护：线束在安装时需要考虑布线的路径、长度和电
磁干扰等问题。

在维护过程中，应定期检查线束的外观和连接是否正常，并及时更换老化或损坏的部分。

6. 线束的标准与认证：线束的制造和使用通常需要符合一定的标准和
认证要求，例如ISO9001质量管理体系、UL认证、CE认证等。

7. 线束的应用领域：线束广泛应用于汽车、航空航天、电子设备、家
用电器、通信设备等领域，为设备和系统的正常运行提供电力、信号
和数据传输。

8. 线束的故障排除：线束可能会出现导线断路、绝缘层破损、连接头
接触不良等故障。

故障排除时需要使用测试仪器进行测量和检查，找出故障原因并修复。

线束的基础认知一、线束定义线束是电子电气系统中线缆和连接器的总称，主要用于传输电流和信号，连接电子设备与电子设备之间、电子设备与电源之间，是实现电子设备功能的重要组件。

二、线束材料线束主要由导线、绝缘材料、护套材料、填充材料、屏蔽材料等组成。

其中，导线是传递电流的主要导体，绝缘材料用于保护导线，护套材料用于保护整个线束，填充材料用于填充线束内部的空隙，屏蔽材料用于防止电磁干扰。

三、线束设计线束设计是根据实际需求和系统要求，对线束的规格、型号、长度、连接方式等进行选择和确定的过程。

线束设计需要考虑电气性能、机械性能、环境性能等多个方面，以确保线束能够满足实际应用的需求。

四、线束加工线束加工是将线缆和连接器按照设计要求进行加工和组装的过程。

线束加工需要经过多道工序，如裁剪、剥皮、焊接、装配等，以确保线束的质量和性能。

五、线束检测线束检测是对加工完成的线束进行质量检查和性能测试的过程。

检测内容包括外观检查、尺寸测量、导通测试、绝缘电阻测试等，以确保线束的质量和性能符合设计要求。

六、线束应用线束广泛应用于汽车、通讯、电力、交通、家电等各个领域。

例如，汽车内部线路、通讯设备连接线、高压电缆、传感器信号线等都是线束的具体应用。

七、线束图解线束图解是用图形和符号表示线束的结构和连接关系的一种表示方法。

通过线束图解，可以直观地了解线束的组成和连接关系，方便对线束进行设计和分析。

八、线束连接器线束连接器是用于连接线缆与设备或设备与设备之间的可拆卸的连接器。

根据不同的应用场景和连接方式，有线缆连接器、电源连接器、插孔连接器等多种类型。

连接器培训教材什么是连接器•连接器是我们经常接触的一种部件。

它的作用非常单纯:在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。

连接器是电子设备中不可缺少的部件,顺着电流流通的通路观察,你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的,随着应用对象、频率、功率、应用环境等不同,有各种不同形式的连接器。

为什么要使用连接器?•设想一下如果没有连接器会是怎样?这时电路之间要用连续的导体永久性地连接在一起,例如电子装置要连接在电源上,必须把连接导线两端,与电子装置及电源通过某种方法(例如焊接固定接牢。

这样一来,无论对于生产还是使用,都带来了诸多不便。

使用连接器使工程师们在设计和集成新产品时,以及用元部件组成系统时,有更大的灵活性。

提高设计的灵活性随着技术进步,装有连接器时可以更新元部件,用新的、更完善的元部件代替旧的便于升级如果某电子元部件失效,装有连接器时可以快速更换失效元部件易于维修连接器简化电子产品的装配过程。

也简化了批量生产过程改善生产过程连接器的好处连接器的分类机箱到机箱或输入/输出连接器4级连接器提供功率或信号连接。

一般的经验是:当连接涉及到音频或视频信号时,或是连接网络和计算机时,要使用4级连接器。

4导线到电路板或分组合到分组合的连接器3级连接器连接印制电路板和分组合、或是连接两个分组合。

分组合是电子产品的组成部分。

依Molex 公司的习惯, 3级也包括某些导线到导线连接器。

3(印制电路板(PCB 到(印制电路板的连接器2级连接器用于印制电路板之间的连接。

.2IC 组件或组件到(电路板的连接器当IC 芯片安装在电路板的插座中时,就是1级连接。

1IC 芯片或芯片到封装的连接器请注意第1个等级是"0" 级,不是"1" 级。

此级实际上并不涉及连接。

0 级就是集成电路芯片。

Molex 公司不生产IC 芯片。
