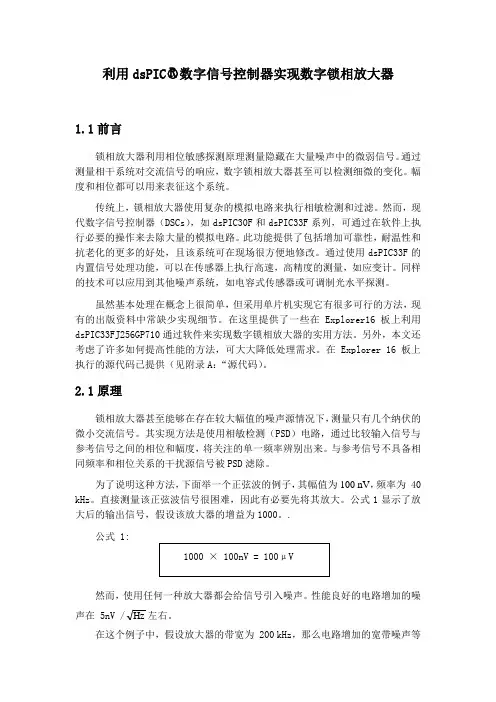

利用dsPIC○R数字信号控制器实现数字锁相放大器1.1前言锁相放大器利用相位敏感探测原理测量隐藏在大量噪声中的微弱信号。
通过测量相干系统对交流信号的响应，数字锁相放大器甚至可以检测细微的变化。
幅度和相位都可以用来表征这个系统。
传统上，锁相放大器使用复杂的模拟电路来执行相敏检测和过滤。
然而，现代数字信号控制器（DSCs），如dsPIC30F和dsPIC33F系列，可通过在软件上执行必要的操作来去除大量的模拟电路。
此功能提供了包括增加可靠性，耐温性和抗老化的更多的好处，且该系统可在现场很方便地修改。
通过使用dsPIC33F的内置信号处理功能，可以在传感器上执行高速，高精度的测量，如应变计。
同样的技术可以应用到其他噪声系统，如电容式传感器或可调制光水平探测。
虽然基本处理在概念上很简单，但采用单片机实现它有很多可行的方法，现有的出版资料中常缺少实现细节。
在这里提供了一些在 Explorer16板上利用dsPIC33FJ256GP710通过软件来实现数字锁相放大器的实用方法。
另外，本文还考虑了许多如何提高性能的方法，可大大降低处理需求。
在 Explorer 16 板上执行的源代码已提供（见附录A：“源代码）。
2.1原理锁相放大器甚至能够在存在较大幅值的噪声源情况下，测量只有几个纳伏的微小交流信号。
其实现方法是使用相敏检测（PSD）电路，通过比较输入信号与参考信号之间的相位和幅度，将关注的单一频率辨别出来。
与参考信号不具备相同频率和相位关系的干扰源信号被PSD滤除。
为了说明这种方法，下面举一个正弦波的例子，其幅值为100 nV，频率为 40 kHz。
直接测量该正弦波信号很困难，因此有必要先将其放大。
公式1显示了放大后的输出信号，假设该放大器的增益为1000。
.公式 1:1000 × 100nV = 100μV然而，使用任何一种放大器都会给信号引入噪声。
性能良好的电路增加的噪声在 5nV /Hz左右。
锁相放大器原理锁相放大器是一种高灵敏度、高稳定性的测量仪器，主要用于测量高精度的弱信号，如光信号和电信号。
其原理是利用参考信号和待测信号的相位差，进行频率选择和信号增益放大。
锁相放大器基本原理是通过一个正弦参考信号和待测信号在相位上的比较来测量待测信号的幅度和相位差。
在锁相放大器中，参考信号经过参考信号发生器产生，同时作为激励信号送入模拟电路，待测信号则在探测器中测量得到，然后送入锁相放大器。
在锁相放大器中，待测信号与参考信号混频，同时将混频信号分为正弦和余弦两路。
正弦和余弦两路信号分别经过相移器和低通滤波器，得到相位和幅度信息，最终输出通过运算放大器得到的结果。
锁相放大器最大特点是可以通过不同相位角的乘法器来进行相位选择，使得信号在不同相角的幅度值得到不同的权重，从而提高锁相放大器的灵敏度和稳定性。
锁相放大器主要有四个部分组成：参考信号发生器、混频器、相位选择器和低通滤波器。
参考信号发生器用于产生基准信号以及参考信号，基准信号一般是一定频率和幅度的正弦波。
混频器用于将待测信号与参考信号进行混频，在混频时需要注意保证混频信号在频率范围内。
相位选择器一般包括相移器、乘法器、运算放大器等，用于对混频信号进行相位角的选择，从而提高锁相放大器的灵敏度和稳定性。
低通滤波器主要用于滤除混频信号中的高频噪声，提高测量精度。
锁相放大器具有很多优点。
首先，相比于其他测量仪器，锁相放大器具有较高的灵敏度和低的噪声；其次，相位选择器可以实现对混频信号相位的选取，提高了系统的稳定性；最后，锁相放大器具备强抗干扰性，能够有效地抑制外部干扰信号，提高测量精度。
锁相放大器广泛应用于生物医学、光学、物理、电学等领域。
其中，在光学领域，锁相放大器主要用于实现光学检测和光学成像；在电学领域，锁相放大器主要用于检测直流信号和交流信号的分量，同时也可以用于测量电容、电感和电阻等电学元件的参数。
在物理领域，锁相放大器主要用于精密时间测量和振动测量等领域。
