基于AD630的锁相放大器的设计与分析

ad630锁相用法AD630锁相放大器是一种常见的电子设备，用于测量和分析具有相位差的信号。

它通常用于信号处理、频谱分析和通信系统中的应用。

下面将介绍AD630锁相放大器的基本原理和应用方法。

AD630锁相放大器的基本原理是利用同步检测的原理，将输入信号与参考信号进行相乘，然后经过低通滤波器进行滤波，得到输出信号。

该输出信号的幅度与输入信号的幅度成正比，而相位则与输入信号的相位差相关。

这种原理使得AD630锁相放大器能够准确测量和分析信号的相位差。

在实际应用中，AD630锁相放大器具有许多功能和特点，使其成为科研和工程领域中的重要工具之一。

首先，它具有高精度和稳定性，能够在宽频带范围内进行准确的相位测量。

其次，它能够处理大范围的信号幅度，适用于不同的实际应用场景。

此外，AD630锁相放大器还具有较低的噪声水平和快速的响应时间，使其在实时信号分析和实时控制中表现出色。

AD630锁相放大器的应用非常广泛。

在科学研究领域，它被广泛应用于光学实验、声学实验和电子实验等方面，用于测量和分析不同频率和相位差的信号。

在工程领域，它可以用于频率合成器、振荡器和通信系统中的相位调制和解调等应用。

此外，AD630锁相放大器还可以用于无线电和电视接收器、功率测量和谐波分析等领域。

AD630锁相放大器作为一种重要的电子设备，具有高精度、稳定性和广泛的应用领域。

它在科学研究和工程实践中发挥着重要的作用，为信号处理和相位分析提供了强大的工具和支持。

（以上内容仅供参考，不构成技术指导，具体应用需根据实际情况和设备手册进行操作。

）。

锁相放大器————————————————————————摘要锁定放大器（LIA）是一种检测微弱信号的专用电路。

它能在较强干扰背景条件下，对特定频率信号进行有效测量。

系统是以平衡调制器AD630构成的相敏检波电路为核心，由纯电阻分压模块、被测微弱信号与背景噪声叠加的加法器及交流放大器模块、参考信号整形移相模块、具有锁相功能的微弱信号检测模块、单片机有效值检测显示模块等组成。

被测微小信号与背景噪声叠加后，进行交流放大和带通滤波器与具有参考信号在相敏检波器中叠加，相敏检波器可以在背景噪声中获取与参考信号同频率的有用信号并整流输出，然后对该输出信号进行低通滤波和直流放大后，由单片机AD检测并在液晶上显示出来。

整形移相模块可以用来调整参考信号与被测信号的相位，使之同相。

该系统具有灵敏度高、测量较准确等优点。

关键字：锁相放大器，相敏检波器，移相，有效值检测目录一、系统方案选择与论证............... 错误!未定义书签。

1.2设计思路与框图 0二、系统分析与计算 (1)2.1 纯电阻分压电路 (1)2.2 加法器 (1)2.3 交流放大器 (2)2.4 带通滤波器 (3)2.5 相敏检波器 (4)2.6 低通滤波器 (4)2.7 参考通道 (5)2.8 输出显示.................... 错误!未定义书签。

2.8.2 程序流程图........... 错误!未定义书签。

三、测试方案与测试结果 (6)3.1检测方法与结果 (6)3.2测试结果分析 (9)四、实物演示......................... 错误!未定义书签。

六、参考文献 (9)于负半周时，场效应管导通，差分放大器相当于一个反相比例放大电路，输出为-S(t)，这样在输出端看到的就是一个直流信号，类似于S(t)经过整流后的效果。

方案二：数字相敏检波器图3 数字相敏检波该方案其实质相当于一个乘法器和一个积分器（如图3）。

基于A D 6 3 0的锁相放大器结构，电路要包括以下部分：输人信号、前置放大、参考信号、带通滤波器、隔离器、移相器、调制器、比较器、缓冲放大器、积分器等。

输人信号往往频率成分比较复杂，尽管锁相放大器本身能够很好地滤波，但是实验证明，前边使用一个带宽很窄的带通滤波器首先对输入信号进行滤波，能更好地限制幅值很大的过高频和过低频输人信号成分干扰，从而避免了锁相放大器承受噪声冲击的干扰；由于参考信号一般取自信号源电路，所以必须对参考信号进行信号隔离，有利于保护信号源电路，防止后端电路噪声串扰信号源电路的输出特性；移相器是对信号相位进行调整，将参考信号与输入信号调整到同相状态，使同频信号获得最大增益输出；A D 6 3 0锁相放大器的主要功能主要由比较器、调制器和缓冲放大器完成，其参考信号与输出信号见图4 、图5 ；积分电路是将AD6 3 0输出信号进行整流，设计一款低通滤波器便可以完成此功能。

根据以上分析设计，实际设计电路图见图6 。

锁相放大器芯片( AD 6 3 0 ) 1 1 脚供电+1 2 V；8 脚供电一1 2 V；9脚为信号输入端；1 3脚为信号输出端；1脚与1 6脚都为参考输入端。

产生两路模拟输出的紧凑四象限锁入放大器本例中的电路采用Analog Devices公司的AD630平衡调制解调IC实现了一种简单的低成本锁入放大器（参考文献1）。

该器件使用激光微调薄膜电阻，这带来了很高的准确性和稳定性，并因此产生了一种灵活的换向体系结构。

它可用于同步检测等先进的信号处理应用。

如果知道信号的频率与相位，那么即使存在振幅大得多的噪声源，该放大器也能检测出微弱的AC信号。

作为模拟放大器，AD630显示了输入电压信号在某个狭窄频带内的分量，该频带围绕基准信号的频率。

AD630输出端的低通滤波器使你能获得关于微弱信号振幅的信息，它原本被无关的噪声掩盖了。

当输入电压与基准电压同相时，低通滤波器的输出VOUT具有最大振幅。

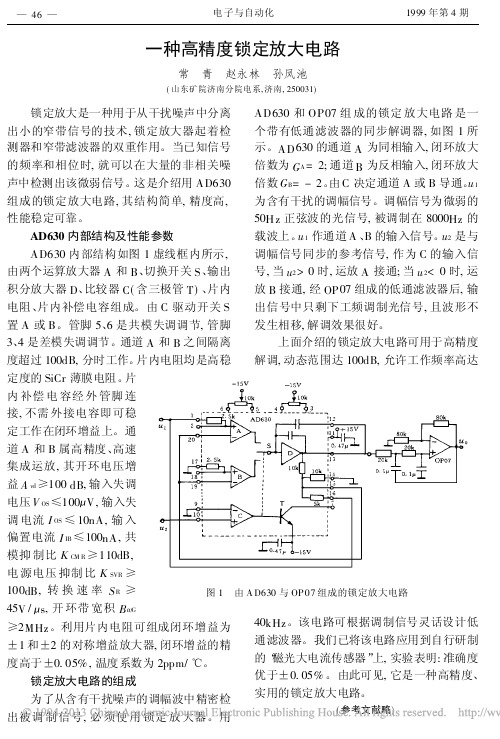

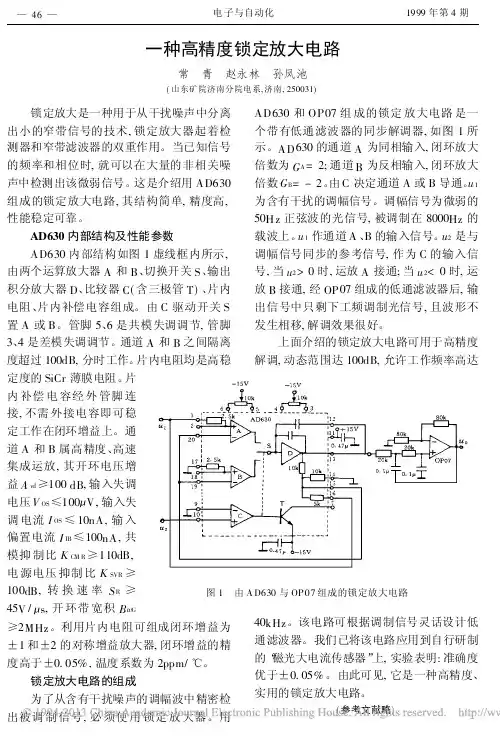

图1　由A D630与OP 07组成的锁定放大电路一种高精度锁定放大电路常　青　赵永林　孙凤池(山东矿院济南分院电系,济南,250031) 锁定放大是一种用于从干扰噪声中分离出小的窄带信号的技术,锁定放大器起着检测器和窄带滤波器的双重作用。

当已知信号的频率和相位时,就可以在大量的非相关噪声中检测出该微弱信号。

这是介绍用AD630组成的锁定放大电路,其结构简单,精度高,性能稳定可靠。

AD630内部结构及性能参数AD630内部结构如图1虚线框内所示,由两个运算放大器A 和B 、切换开关S 、输出积分放大器D 、比较器C (含三极管T )、片内电阻、片内补偿电容组成。

由C 驱动开关S 置A 或B 。

管脚5、6是共模失调调节,管脚3、4是差模失调调节。

通道A 和B 之间隔离度超过100dB,分时工作。

片内电阻均是高稳定度的SiCr 薄膜电阻。

片内补偿电容经外管脚连接,不需外接电容即可稳定工作在闭环增益上。

通道A 和B 属高精度、高速集成运放,其开环电压增益A vd ≥100dB ,输入失调电压V OS ≤100L V,输入失调电流I OS ≤10nA,输入偏置电流I IB ≤100nA ,共模抑制比K CM R ≥110dB,电源电压抑制比K SVR ≥100dB ,转换速率S R ≥45V /L s ,开环带宽积B X G≥2MHz 。

利用片内电阻可组成闭环增益为±1和±2的对称增益放大器,闭环增益的精度高于±0.05%,温度系数为2ppm/℃。

锁定放大电路的组成为了从含有干扰噪声的调幅波中精密检出被调制信号,必须使用锁定放大器。

用AD630和OP07组成的锁定放大电路是一个带有低通滤波器的同步解调器,如图1所示。

AD 630的通道A 为同相输入,闭环放大倍数为G A =2;通道B 为反相输入,闭环放大倍数G B =-2。

由C 决定通道A 或B 导通。

u 1为含有干扰的调幅信号。

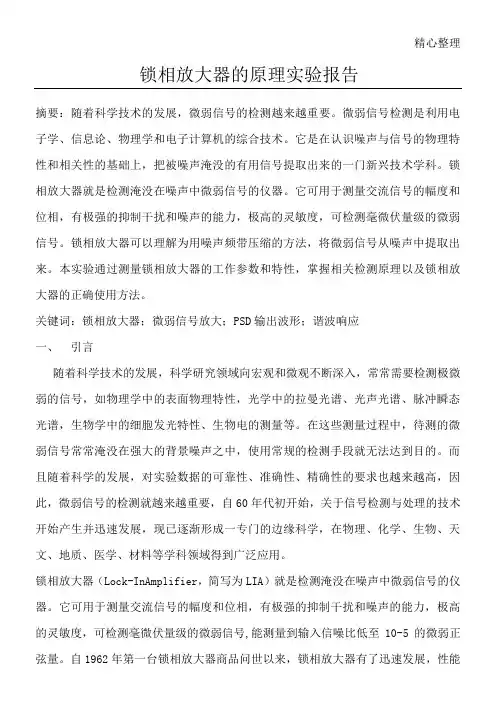

锁相放大器报告1. 引言锁相放大器（Lock-in Amplifier）是一种用于检测和放大微弱信号的仪器。

它的原理是利用参考信号与待测信号进行相位比较，并通过频率调制将待测信号转换成与参考信号频率相同的信号，从而实现信号的放大与解调。

锁相放大器在许多领域都有广泛的应用，例如光学测量、电子学实验、磁学、生物医学等。

本报告将重点介绍锁相放大器的原理、应用以及仪器的使用方法。

2. 原理锁相放大器的核心原理是相位敏感放大技术，它通过与参考信号进行相位比较，实现对待测信号的放大与解调。

具体原理可以分为以下几个步骤：1.信号混频：将待测信号与参考信号进行混频，产生一个电压与参考信号频率相同的交流信号。

2.低通滤波：对混频后的信号进行低通滤波，滤除高频噪声部分。

3.相位移动：通过改变参考信号的相位，实现对待测信号相位的调整。

相位调整后，待测信号与参考信号之间的相位差将被最小化。

4.放大器：对调整后的信号进行放大，增加信号的幅度。

5.解调器：将放大后的信号与参考信号进行相乘，得到待测信号的幅度信息。

锁相放大器将以上步骤组合在一起，能够对微弱信号进行高增益放大和高精度解调，从而提高信号的检测灵敏度和测量精度。

3. 应用锁相放大器在许多领域都有广泛的应用，下面将介绍几个典型的应用场景。

3.1 光学测量在光学测量中，锁相放大器常用于检测光能量、相位差、频率等参数。

例如在光学干涉仪中，通过锁相放大器可以对光的干涉信号进行放大和解调，从而实现对干涉信号的精确测量。

3.2 电子学实验锁相放大器在电子学实验中也有着广泛的应用，可以用于检测微弱信号、分析信号的谐波成分等。

例如在电阻、电容和电感测量中，锁相放大器可以消除噪声的影响，提高测量的精度。

3.3 生物医学在生物医学领域，锁相放大器被广泛应用于生物信号检测和分析。

例如在心电图检测中，锁相放大器可以提取出心电信号的有效部分，并抑制背景噪声干扰，从而实现对心电信号的准确分析和诊断。

ad630锁相用法全文共四篇示例，供读者参考第一篇示例：AD630锁相用法AD630是一款高性能锁相放大器，为频率合成和信号复原应用提供了理想的解决方案。

它拥有多种功能和特性，可以实现精确的信号锁定和滤波，广泛应用于通信、雷达、航空航天等领域。

本文将介绍AD630锁相器的基本原理、特点和使用方法，帮助读者更好地了解和应用这一强大的电子器件。

一、AD630锁相器的基本原理AD630锁相器是一种用于提取特定频率信号的电路，通过将输入信号与参考信号相乘，然后经过低通滤波器，最终得到输出信号。

其工作原理可以简单概括为三个步骤：输入信号乘以参考信号、经过滤波器处理、输出锁定频率信号。

在AD630锁相器中，输入信号通过乘法器与参考信号相乘，产生含有锁定频率成分的信号。

接着，这个乘积信号经过低通滤波器滤除高频噪声，得到纯净的锁相信号。

输出的锁相信号与参考信号相位一致，频率保持稳定不变，实现了信号的精确锁定。

1. 高性能：AD630锁相器具有低谐波失真、高动态范围和良好的相位稳定性，可以实现高质量的信号恢复和调制。

2. 宽频带范围：AD630锁相器的频率范围广泛，可适用于不同频率信号的提取和恢复。

3. 高精度：AD630具有高分辨率和精确的频率控制，可实现微小频率调整和锁定。

4. 易于控制：AD630锁相器提供了多种参数设置和控制接口，方便用户进行灵活的调节和配置。

5. 可靠性高：AD630锁相器采用高质量的元件和工艺，具有稳定性和可靠性，适用于各种严苛环境下的工作条件。

1. 确定输入信号和参考信号：在使用AD630锁相器前，首先需要确定输入信号和参考信号的频率、幅度等参数，以便正确配置锁相器的工作方式。

2. 连接输入输出端口：将待处理的信号输入AD630锁相器的输入端口，并连接参考信号到锁相器的参考端口，同时连接输出端口到下游电路或设备。

3. 配置参数：根据实际需求，设置AD630锁相器的参数，如输入输出范围、滤波器类型、锁定频率等，确保其按照预期工作。

锁定放大器设计报告一、方案选择本系统是基于相敏检波(PSD)技术的锁定放大器(LIA)，用于实现强干扰背景下uV级微弱信号的有效检测。

本文给出一种基于TI器件的解决方案。

系统由信号通道、参考通道、相敏检波器三部分组成。

其中信号通道由加法器、分压网络组成，实现信号与干扰的叠加并将大信号衰减为微弱信号，参考通道包括移相电路、触发整形电路，生成用于驱动模拟开关实现PSD的方波信号。

相敏检波器为核心，检波后经低通滤波输出直流信号供AD采样处理。

经单片机简单计算，在液晶屏上显示微弱信号幅值。

经测试，本系统较好完成了微弱信号的检测。

参考信号R(t)输入后分两路，一路送信号通道，一路送参考通道。

R(t)在信号通道中经过3600倍衰减获得待测微弱信号，送加法器与干扰叠加，是否引入干扰、干扰倍数可通过切换继电器控制，且干扰也经过同结构纯电阻网络分压，叠加了干扰的微弱信号经两阶带通滤波器滤波后送相敏检波器处理。

R(t)在参考通道中先经移相电路移相，使得与信号通道末的微弱信号相位一致，经触发整形生成驱动方波送相敏检波器处理。

相敏检波器利用模拟开关实现检波，输出信号经两阶低通滤波提取直流分量。

AD进行采样转换，单片机读取AD值，进行简单计算处理现实对应微弱信号幅值。

总体设计框图如图1.图1 总体设计框图二、理论分析与计算2.1移相电路移相电路核心部分由电阻电容构成，差分输出，可计算出其传递函数为：观察幅频特性，对其取模，可知：可见，图示移相电路具有结构简单、无额外增益、稳定性好的特点，且可以实现0到180°相移。

移相电路 纯电阻分压触发整形PSD 相敏检波器干扰选择AD 采样显示Σ加法器干扰源 N(t)小信号S(t)参考输入 R(t)大信号 R(t)信号通道参考通道纯电阻分压图2 移相电路核心2.2带通滤波器由题意，本题需要设计中心频率f0=1000Hz，3dB频带范围为900Hz~1100Hz的带通滤波器。

上为引脚图
下为原理图
AD630锁相是利用电子开关来回选择放大实现信号和参考信号乘积的
AD630中有两个相同增益的同向放大器和反向放大器，放大倍数为1或者2；当有一个载波从selA或者selB中输入时（载波是一个占空比是50%的方波），则实现了对信号的正向放大和反向放大，输出的信号可以看作为输入的有用信号和载波进行乘积运算后的波形。

再由
波形相关原理得到输出的波形经过低通滤波后只有同频同相的信号能叠加成直流，通过低通滤波器，从而实现了微弱信号从高幅值噪声中分离出来的功能。

其中分离的条件是，信号必须是固定频率的高频信号，或者带宽很窄的高频信号，否则将由错误信号输出。

从原理图看，AD630内部没有低通滤波；但看引脚图，内部有低通滤波，但从示波器上看也同样是没有低通滤波，输出波形基本上。

【2017年整理】AD630中文手册及使用案例基于A D 6 3 0的锁相放大器结构，电路要包括以下部分: 输人信号、前置放大、参考信号、带通滤波器、隔离器、移相器、调制器、比较器、缓冲放大器、积分器等。

输人信号往往频率成分比较复杂，尽管锁相放大器本身能够很好地滤波，但是实验证明，前边使用一个带宽很窄的带通滤波器首先对输入信号进行滤波，能更好地限制幅值很大的过高频和过低频输人信号成分干扰，从而避免了锁相放大器承受噪声冲击的干扰; 由于参考信号一般取自信号源电路，所以必须对参考信号进行信号隔离，有利于保护信号源电路，防止后端电路噪声串扰信号源电路的输出特性; 移相器是对信号相位进行调整，将参考信号与输入信号调整到同相状态，使同频信号获得最大增益输出; A D 6 3 0锁相放大器的主要功能主要由比较器、调制器和缓冲放大器完成，其参考信号与输出信号见图4 、图5 ; 积分电路是将 AD 6 3 0输出信号进行整流，设计一款低通滤波器便可以完成此功能。

根据以上分析设计，实际设计电路图见图6 。

锁相放大器芯片( AD 6 3 0 ) 1 1 脚供电 +1 2 V; 8 脚供电一1 2 V;9脚为信号输入端;1 3脚为信号输出端;1脚与1 6脚都为参考输入端。

产生两路模拟输出的紧凑四象限锁入放大器本例中的电路采用Analog Devices公司的AD630平衡调制解调IC实现了一种简单的低成本锁入放大器(参考文献1)。

该器件使用激光微调薄膜电阻，这带来了很高的准确性和稳定性，并因此产生了一种灵活的换向体系结构。

它可用于同步检测等先进的信号处理应用。

如果知道信号的频率与相位，那么即使存在振幅大得多的噪声源，该放大器也能检测出微弱的AC信号。

作为模拟放大器，AD630显示了输入电压信号在某个狭窄频带内的分量，该频带围绕基准信号的频率。

AD630输出端的低通滤波器使你能获得关于微弱信号振幅的信息，它原本被无关的噪声掩盖了。
