基于AD630的双相锁相放大器设计

ad630锁相用法AD630锁相放大器是一种常见的电子设备，用于测量和分析具有相位差的信号。

它通常用于信号处理、频谱分析和通信系统中的应用。

下面将介绍AD630锁相放大器的基本原理和应用方法。

AD630锁相放大器的基本原理是利用同步检测的原理，将输入信号与参考信号进行相乘，然后经过低通滤波器进行滤波，得到输出信号。

该输出信号的幅度与输入信号的幅度成正比，而相位则与输入信号的相位差相关。

这种原理使得AD630锁相放大器能够准确测量和分析信号的相位差。

在实际应用中，AD630锁相放大器具有许多功能和特点，使其成为科研和工程领域中的重要工具之一。

首先，它具有高精度和稳定性，能够在宽频带范围内进行准确的相位测量。

其次，它能够处理大范围的信号幅度，适用于不同的实际应用场景。

此外，AD630锁相放大器还具有较低的噪声水平和快速的响应时间，使其在实时信号分析和实时控制中表现出色。

AD630锁相放大器的应用非常广泛。

在科学研究领域，它被广泛应用于光学实验、声学实验和电子实验等方面，用于测量和分析不同频率和相位差的信号。

在工程领域，它可以用于频率合成器、振荡器和通信系统中的相位调制和解调等应用。

此外，AD630锁相放大器还可以用于无线电和电视接收器、功率测量和谐波分析等领域。

AD630锁相放大器作为一种重要的电子设备，具有高精度、稳定性和广泛的应用领域。

它在科学研究和工程实践中发挥着重要的作用，为信号处理和相位分析提供了强大的工具和支持。

（以上内容仅供参考，不构成技术指导，具体应用需根据实际情况和设备手册进行操作。

）。

锁相放大器————————————————————————摘要锁定放大器（LIA）是一种检测微弱信号的专用电路。

它能在较强干扰背景条件下，对特定频率信号进行有效测量。

系统是以平衡调制器AD630构成的相敏检波电路为核心，由纯电阻分压模块、被测微弱信号与背景噪声叠加的加法器及交流放大器模块、参考信号整形移相模块、具有锁相功能的微弱信号检测模块、单片机有效值检测显示模块等组成。

被测微小信号与背景噪声叠加后，进行交流放大和带通滤波器与具有参考信号在相敏检波器中叠加，相敏检波器可以在背景噪声中获取与参考信号同频率的有用信号并整流输出，然后对该输出信号进行低通滤波和直流放大后，由单片机AD检测并在液晶上显示出来。

整形移相模块可以用来调整参考信号与被测信号的相位，使之同相。

该系统具有灵敏度高、测量较准确等优点。

关键字：锁相放大器，相敏检波器，移相，有效值检测目录一、系统方案选择与论证............... 错误!未定义书签。

1.2设计思路与框图 0二、系统分析与计算 (1)2.1 纯电阻分压电路 (1)2.2 加法器 (1)2.3 交流放大器 (2)2.4 带通滤波器 (3)2.5 相敏检波器 (4)2.6 低通滤波器 (4)2.7 参考通道 (5)2.8 输出显示.................... 错误!未定义书签。

2.8.2 程序流程图........... 错误!未定义书签。

三、测试方案与测试结果 (6)3.1检测方法与结果 (6)3.2测试结果分析 (9)四、实物演示......................... 错误!未定义书签。

六、参考文献 (9)于负半周时，场效应管导通，差分放大器相当于一个反相比例放大电路，输出为-S(t)，这样在输出端看到的就是一个直流信号，类似于S(t)经过整流后的效果。

方案二：数字相敏检波器图3 数字相敏检波该方案其实质相当于一个乘法器和一个积分器（如图3）。

基于A D 6 3 0的锁相放大器结构，电路要包括以下部分：输人信号、前置放大、参考信号、带通滤波器、隔离器、移相器、调制器、比较器、缓冲放大器、积分器等。

输人信号往往频率成分比较复杂，尽管锁相放大器本身能够很好地滤波，但是实验证明，前边使用一个带宽很窄的带通滤波器首先对输入信号进行滤波，能更好地限制幅值很大的过高频和过低频输人信号成分干扰，从而避免了锁相放大器承受噪声冲击的干扰；由于参考信号一般取自信号源电路，所以必须对参考信号进行信号隔离，有利于保护信号源电路，防止后端电路噪声串扰信号源电路的输出特性；移相器是对信号相位进行调整，将参考信号与输入信号调整到同相状态，使同频信号获得最大增益输出；A D 6 3 0锁相放大器的主要功能主要由比较器、调制器和缓冲放大器完成，其参考信号与输出信号见图4 、图5 ；积分电路是将AD6 3 0输出信号进行整流，设计一款低通滤波器便可以完成此功能。

根据以上分析设计，实际设计电路图见图6 。

锁相放大器芯片( AD 6 3 0 ) 1 1 脚供电+1 2 V；8 脚供电一1 2 V；9脚为信号输入端；1 3脚为信号输出端；1脚与1 6脚都为参考输入端。

产生两路模拟输出的紧凑四象限锁入放大器本例中的电路采用Analog Devices公司的AD630平衡调制解调IC实现了一种简单的低成本锁入放大器（参考文献1）。

该器件使用激光微调薄膜电阻，这带来了很高的准确性和稳定性，并因此产生了一种灵活的换向体系结构。

它可用于同步检测等先进的信号处理应用。

如果知道信号的频率与相位，那么即使存在振幅大得多的噪声源，该放大器也能检测出微弱的AC信号。

作为模拟放大器，AD630显示了输入电压信号在某个狭窄频带内的分量，该频带围绕基准信号的频率。

AD630输出端的低通滤波器使你能获得关于微弱信号振幅的信息，它原本被无关的噪声掩盖了。

当输入电压与基准电压同相时，低通滤波器的输出VOUT具有最大振幅。

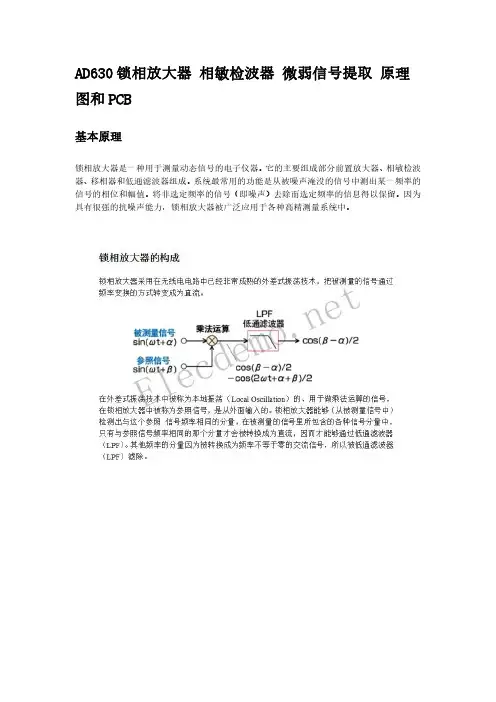

AD630锁相放大器相敏检波器微弱信号提取原理图和PCB基本原理锁相放大器是一种用于测量动态信号的电子仪器。

它的主要组成部分前置放大器、相敏检波器、移相器和低通滤波器组成。

系统最常用的功能是从被噪声淹没的信号中测出某一频率的信号的相位和幅值。

将非选定频率的信号（即噪声）去除而选定频率的信息得以保留。

因为具有很强的抗噪声能力，锁相放大器被广泛应用于各种高精测量系统中。

芯片选型AD630用作采用锁定放大器配置的同步解调器时,可从100dB干扰噪声中恢复小信号（参见锁定放大器应用部分）。

芯片频道带宽：2MHz，实际使用是时可用在100K以内的锁相放大。

AD630可被视作集成两个独立差分输入级的精密运算放大器以及可用于选择活动前端的精密比较器。

该比较器的快速响应时间以及线性放大器的高压摆率和快速建立时间可最大限度地降低开关失真。

了解了锁相原理后，在精度不高的情况也可以用CD4052这样的模拟开关替代。

原理图&3D-PCB在当前设计下保留了芯片的平衡调制功能，这里主要介绍锁相放大系统，平衡调制功能不做详解。

具体讲解1、前置放大器我们选用低失调、低偏置、精密运算放大器OPA627，为了方便测试，只将OPA627的放大倍率设置为11倍（同相比例放大）。

在实际运用中可以根据需要检测的信号幅度调节电阻达到较大的放大倍率，G=1+R2/R1。

2、P6为同步信号输入口，要求同步信号为带检测信号的同频率同相位的信号。

由于模块是正负供电，所以这里输入的信号也要是正负的，这里可以输入正弦波三角波或者方波，由于内部有比较器最终都会转换为方波。

但是要求输入的幅度需要达到200mvpp以上。

3、D1是同步信号指示灯，在同步信号输入时会亮起，同步信号频率低的时候可以看到LED 会随着同步信号频率频闪。

4、P2是平衡调制的信号输入口，这里我们不做介绍。

P3是锁相放大和平衡调制的功能选择端，连接1、3为锁相放大模式。

连接2、3为平衡调制功能。

四川省大学生电子设计竞赛报告题目：微弱信号检测装置微弱信号检测装置【摘要】：为提取被噪声淹没的微弱信号，在分析了锁相放大器原理的基础上，采用基于AD630设计了一个双相位锁相放大器。

实现了正弦信号的检测和显示，由于时间紧迫，AD采样显示的数值误差较大。

【关键词】：锁相放大器正交信号 AD630 MAX7490一、方案设计与论证图1 微弱信号检测装置示意图1.1 微弱信号检测电路设计与方案微弱信号检测电路要求采用模拟方法来实现。

常用的微弱信号检测方法有：匹配滤波、锁相放大、取样积分等。

方案1：匹配滤波法。

使用窄带滤波器，滤掉带宽噪声只让窄带信号通过；此方案电路简单，但是，由于一般滤波器的中心频率不稳定，不能满足更高的滤除噪声的要求。

方案2：单通道锁相放大法。

用AD630平衡调制解调芯片、移相器及低通滤波器构成锁相放大电路，基于信号的互相关原理，移相器输出的信号必须与被测信号同频同相，由于被测信号相位未知，需移相器逐步移相，实现较为复杂。

方案3：双通道锁相放大法。

用两个AD630平衡调制解调芯片、两个低通滤波器做成双通道锁相放大器，就是被测信号与两个相互正交的信号分别相乘经低通滤波器再送入AD进行采样，这样不需考虑被测信号的相位。

两路正交信号由74LS74构成的分频电路产生或由单片机产生。

由于只需要直流分量，低通滤波器的截止频率可以低到几百赫兹。

综合考虑，我们采用方案3。

1.2 加法电路的设计与方案加法电路要求正弦信号与噪声信号相加，并测量噪声的均方根值；因此加法电路的内部噪声越小越好。

方案1：普通加法器。

用低噪声放大器OPA2227做一个普通的加法器，但此电路接有电阻电容，会产生附加噪声。

方案2：高性能加法器。

用低噪声仪表放大器INA2134做一个高性能的加法器，有独立的共模抑制能力、增益误差、噪声和失真。

方案2虽然比方案1复杂，但引入的附加噪声比方案1小，因此选用方案2。

1.3 带通滤波器设计与方案题目中给了一个带宽很宽的强噪声，要想进可能地滤掉噪声，需一个窄带带通滤波器。

ad630锁相用法全文共四篇示例，供读者参考第一篇示例：AD630锁相用法AD630是一款高性能锁相放大器，为频率合成和信号复原应用提供了理想的解决方案。

它拥有多种功能和特性，可以实现精确的信号锁定和滤波，广泛应用于通信、雷达、航空航天等领域。

本文将介绍AD630锁相器的基本原理、特点和使用方法，帮助读者更好地了解和应用这一强大的电子器件。

一、AD630锁相器的基本原理AD630锁相器是一种用于提取特定频率信号的电路，通过将输入信号与参考信号相乘，然后经过低通滤波器，最终得到输出信号。

其工作原理可以简单概括为三个步骤：输入信号乘以参考信号、经过滤波器处理、输出锁定频率信号。

在AD630锁相器中，输入信号通过乘法器与参考信号相乘，产生含有锁定频率成分的信号。

接着，这个乘积信号经过低通滤波器滤除高频噪声，得到纯净的锁相信号。

输出的锁相信号与参考信号相位一致，频率保持稳定不变，实现了信号的精确锁定。

1. 高性能：AD630锁相器具有低谐波失真、高动态范围和良好的相位稳定性，可以实现高质量的信号恢复和调制。

2. 宽频带范围：AD630锁相器的频率范围广泛，可适用于不同频率信号的提取和恢复。

3. 高精度：AD630具有高分辨率和精确的频率控制，可实现微小频率调整和锁定。

4. 易于控制：AD630锁相器提供了多种参数设置和控制接口，方便用户进行灵活的调节和配置。

5. 可靠性高：AD630锁相器采用高质量的元件和工艺，具有稳定性和可靠性，适用于各种严苛环境下的工作条件。

1. 确定输入信号和参考信号：在使用AD630锁相器前，首先需要确定输入信号和参考信号的频率、幅度等参数，以便正确配置锁相器的工作方式。

2. 连接输入输出端口：将待处理的信号输入AD630锁相器的输入端口，并连接参考信号到锁相器的参考端口，同时连接输出端口到下游电路或设备。

3. 配置参数：根据实际需求，设置AD630锁相器的参数，如输入输出范围、滤波器类型、锁定频率等，确保其按照预期工作。

锁定放大器的设计贾硕，李昊政，刘文瑜(哈尔滨工程大学信息与通信工程学院，黑龙江哈尔滨150001)摘要：本系统是基于锁相放大器的微弱信号检测装置，由信号通道电路，参考通道电路，相敏检波器，输出显示部分组成。

其中信号经电阻分压网络生成微小信号，再经过放大和参考通道的方波输入到AD630,AD630再输出直流量给单片机采样显示。

经测试，本系统能准确测量出强噪声背景下范围为10uf-1mV 的微弱信号，并在液晶准确显示，基本完成了题目要求。

本系统分压网络由精密电阻搭建的π型分压网络，简单快捷，稳定性高，移相运用了有源移相网络，实现了0到360度连续调节。

检测显示模块利用高性能MSP430单片机和高精度模数转换器ADS1118进行采样并经12864显示，美观大方。

关键词：微弱信号；相敏检波器；MSP430The Design of The Lock-in AmplifierJIA Shuo, LI Zheng-hao, LIU Wen-yu(College of Information and Communication Engineering,Harbin Engineering University, Harbin 150001,China) Abstract:This system is a weak signal detection based on phase-locked amplifier device, the signal channel circuit, the reference channel circuit, phase-sensitive detector and the output display parts. The signals generated by partial pressure resistance network of tiny, then amplified and reference channel of square wave input to AD630, AD630 output straight flow show single-chip microcomputer sampling again. After the test, this system can accurately measure the strong noise background range of 10 uf - 1 mv weak signal, and the liquid crystal display accurately, basically completed the topic request. phase shift using the active phase shift network, implements the continuous adjustment 0 to 360 degrees. Detection display module using high-performance MSP430 single chip microcomputer and high precision adc ADS1118 samples and by 12864.Key words:weak signal; phase sensitive detector; MSP4301 设计任务1．1 任务设计制作一个用来检测微弱信号的锁定放大器（LIA）。

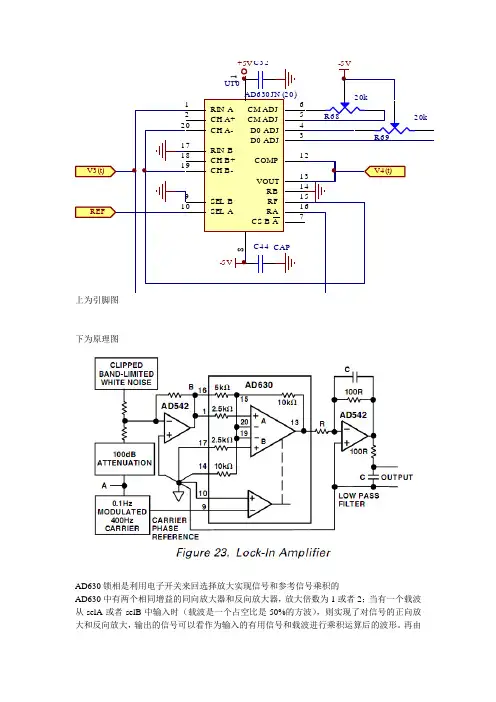

上为引脚图
下为原理图
AD630锁相是利用电子开关来回选择放大实现信号和参考信号乘积的
AD630中有两个相同增益的同向放大器和反向放大器，放大倍数为1或者2；当有一个载波从selA或者selB中输入时（载波是一个占空比是50%的方波），则实现了对信号的正向放大和反向放大，输出的信号可以看作为输入的有用信号和载波进行乘积运算后的波形。

再由
波形相关原理得到输出的波形经过低通滤波后只有同频同相的信号能叠加成直流，通过低通滤波器，从而实现了微弱信号从高幅值噪声中分离出来的功能。

其中分离的条件是，信号必须是固定频率的高频信号，或者带宽很窄的高频信号，否则将由错误信号输出。

从原理图看，AD630内部没有低通滤波；但看引脚图，内部有低通滤波，但从示波器上看也同样是没有低通滤波，输出波形基本上。

上为引脚图
下为原理图
AD630锁相是利用电子开关来回选择放大实现信号和参考信号乘积的
AD630中有两个相同增益的同向放大器和反向放大器，放大倍数为1或者2；当有一个载波从selA或者selB中输入时（载波是一个占空比是50%的方波），则实现了对信号的正向放大和反向放大，输出的信号可以看作为输入的有用信号和载波进行乘积运算后的波形。

再由
波形相关原理得到输出的波形经过低通滤波后只有同频同相的信号能叠加成直流，通过低通滤波器，从而实现了微弱信号从高幅值噪声中分离出来的功能。

其中分离的条件是，信号必须是固定频率的高频信号，或者带宽很窄的高频信号，否则将由错误信号输出。

从原理图看，AD630内部没有低通滤波；但看引脚图，内部有低通滤波，但从示波器上看也同样是没有低通滤波，输出波形基本上。

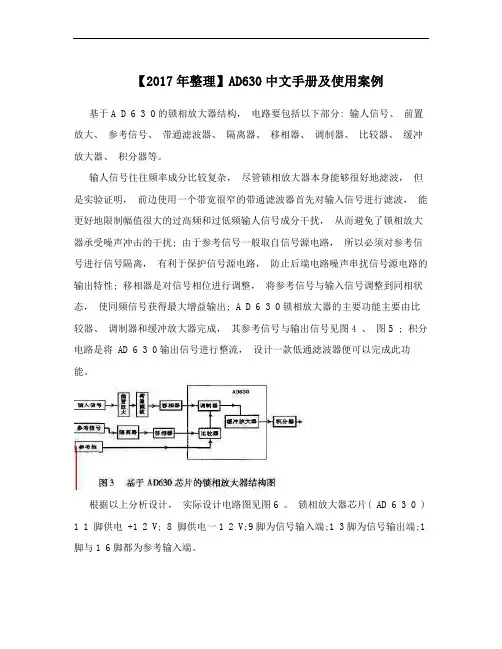

【2017年整理】AD630中文手册及使用案例基于A D 6 3 0的锁相放大器结构，电路要包括以下部分: 输人信号、前置放大、参考信号、带通滤波器、隔离器、移相器、调制器、比较器、缓冲放大器、积分器等。

输人信号往往频率成分比较复杂，尽管锁相放大器本身能够很好地滤波，但是实验证明，前边使用一个带宽很窄的带通滤波器首先对输入信号进行滤波，能更好地限制幅值很大的过高频和过低频输人信号成分干扰，从而避免了锁相放大器承受噪声冲击的干扰; 由于参考信号一般取自信号源电路，所以必须对参考信号进行信号隔离，有利于保护信号源电路，防止后端电路噪声串扰信号源电路的输出特性; 移相器是对信号相位进行调整，将参考信号与输入信号调整到同相状态，使同频信号获得最大增益输出; A D 6 3 0锁相放大器的主要功能主要由比较器、调制器和缓冲放大器完成，其参考信号与输出信号见图4 、图5 ; 积分电路是将 AD 6 3 0输出信号进行整流，设计一款低通滤波器便可以完成此功能。

根据以上分析设计，实际设计电路图见图6 。

锁相放大器芯片( AD 6 3 0 ) 1 1 脚供电 +1 2 V; 8 脚供电一1 2 V;9脚为信号输入端;1 3脚为信号输出端;1脚与1 6脚都为参考输入端。

产生两路模拟输出的紧凑四象限锁入放大器本例中的电路采用Analog Devices公司的AD630平衡调制解调IC实现了一种简单的低成本锁入放大器(参考文献1)。

该器件使用激光微调薄膜电阻，这带来了很高的准确性和稳定性，并因此产生了一种灵活的换向体系结构。

它可用于同步检测等先进的信号处理应用。

如果知道信号的频率与相位，那么即使存在振幅大得多的噪声源，该放大器也能检测出微弱的AC信号。

作为模拟放大器，AD630显示了输入电压信号在某个狭窄频带内的分量，该频带围绕基准信号的频率。

AD630输出端的低通滤波器使你能获得关于微弱信号振幅的信息，它原本被无关的噪声掩盖了。
