锁相放大器介绍

锁相放大器的原理及应用1. 原理介绍锁相放大器（Lock-in Amplifier）是一种精密的信号处理仪器，常用于测量微小信号在高噪声环境中的幅度和相位。

其原理基于信号的时域和频域分析。

锁相放大器的工作原理如下：1.输入信号和参考信号分别经过同步检波器和相位补偿器。

同步检波器通过将输入信号和参考信号相乘，得到一个混频输出信号。

相位补偿器则用于调节参考信号的相位，使其与输入信号处于同一相位。

2.混频输出信号经过低通滤波器，滤去高频噪声和杂散信号，得到幅度和相位信息。

3.幅度和相位信息经过放大器放大后，输出到显示器或数据采集系统进行数据处理和分析。

2. 应用领域锁相放大器在各个领域都有广泛的应用，下面列举了几个主要的应用领域：2.1 光学领域2.1.1 光学干涉测量锁相放大器可以应用于光学干涉测量中，通过与参考光信号进行比较，提取出微小的干涉信号。

这对于测量物体表面形貌、薄膜厚度等具有重要意义。

2.1.2 光谱分析在光谱分析中，锁相放大器可以提取出光源的频率和相位信息，对于研究材料的光学性质、标定光谱仪等具有重要应用价值。

2.2 生物医学领域2.2.1 生物传感器生物传感器通常需要对微弱的生物信号进行放大和处理。

锁相放大器可以实现对生物信号的高灵敏度检测，应用于生物传感器的信号放大和分析。

2.2.2 磁共振成像（MRI）在磁共振成像中，锁相放大器可以对磁场感应信号进行放大和处理，提高成像的灵敏度和分辨率。

2.3 物理实验领域2.3.1 基础粒子物理实验在基础粒子物理实验中，需要对微小的粒子信号进行检测和处理。

锁相放大器可应用于实验中对粒子信号的放大和分析，用于寻找新的粒子。

2.3.2 材料科学研究锁相放大器可以应用于材料科学研究中，对材料的电学、热学、磁学等性质进行测量和分析。

3. 优势和限制3.1 优势•高灵敏度：锁相放大器可以放大微弱信号，提高信号与噪声的比值，从而实现对微小信号的检测。

•抗噪声能力强：锁相放大器可以滤除高频噪声和杂散信号，提高信号的纯度和准确性。

锁相放大器基本原理锁相放大器（lock-in amplifier）是一种高精度的电子测量设备，是利用同步检测技术对弱信号进行放大的一种方法。

它可以通过抑制噪声，增加测量信号的信噪比，从而提高测量精度。

锁相放大器广泛应用于科学研究、精密测量、信号处理等领域。

锁相放大器的基本原理是通过与输入信号进行相位锁定，以获得信号的正弦成分，并通过放大和滤波等处理，最终得到一个精确测量值。

下面将详细介绍锁相放大器的工作原理。

1. 相位锁定锁相放大器需要获取一个参考信号，通常通过输入到参考输入端口上，这个参考信号可以是一个外部信号源产生的参考信号，也可以是输入信号中的某一部分。

锁相放大器将参考信号分成两个信号，一个是正弦波（reference signal），另一个是余弦波（quadrature signal）。

锁相放大器接收到待测信号后，将待测信号与正弦波相乘，经过低通滤波器后输出相干检测信号（in-phase signal），再将待测信号与余弦波相乘，经过低通滤波器后输出正交检测信号（quadrature signal）。

这两个信号的相位差就是输入信号的相位。

将相干检测信号和正交检测信号分别输入到两个输入通道后，通过比例放大器放大信号的幅度，使待测信号和参考信号的相位锁定。

2. 信号放大锁相放大器通过放大信号的幅度来提高测量的灵敏度。

通常情况下，锁相放大器的放大倍数可达到几百万倍。

锁相放大器的放大倍数和滤波器的带宽有密切的关系。

放大倍数越大，需要的滤波器带宽越小。

3. 滤波处理锁相放大器采用低通滤波器对输入信号进行滤波处理。

滤波器的带宽可以通过滤波器控制电路进行调节。

对于较宽的带宽，锁相放大器可以对高频噪声信号进行有效抑制，提高信号的信噪比。

对于较小的带宽，锁相放大器可以提高信号的时域和频域分辨率。

4. 数据输出锁相放大器最终输出的是经过放大和滤波处理后的幅度和相位信息。

通过这些信息，可以得到一个精确的测量值。

锁相放大器处理直流信号1. 什么是锁相放大器？锁相放大器（Lock-in Amplifier）是一种专门用于处理弱信号的电子测量仪器。

它通过将输入信号与参考信号相互比较，提取出与参考信号相位相同的部分，从而放大并测量出微弱的信号。

2. 锁相放大器的工作原理锁相放大器的工作原理基于相位敏感检测技术。

其主要步骤如下：1.输入信号与参考信号混频：输入信号与参考信号经过混频器混频，产生一个中频信号。

2.低通滤波：通过低通滤波器去除混频后的中频信号中的高频成分，得到直流信号。

3.直流信号放大：对直流信号进行放大，以增强微弱信号的强度。

4.相位检测：将放大后的直流信号与参考信号进行相位比较，提取出与参考信号相位相同的部分。

5.输出结果：将提取出的信号经过滤波和放大后输出，得到最终的测量结果。

3. 锁相放大器的优势锁相放大器相对于传统放大器具有以下优势：•抗噪性强：锁相放大器通过相位比较的方式，可以抑制噪声对信号的影响，提高信噪比。

•高灵敏度：锁相放大器可以放大微弱信号，使其可以被测量和分析。

•宽频带：锁相放大器可以处理宽频带的信号，适用于多种频率范围的应用。

•相位分辨率高：锁相放大器可以实现对信号相位的高精度测量。

4. 锁相放大器在处理直流信号中的应用锁相放大器在处理直流信号方面具有广泛的应用。

以下是几个典型的应用场景：4.1 直流信号测量锁相放大器可以用于直流信号的测量。

通过将直流信号作为输入信号，将参考信号设定为与输入信号频率相同的稳定信号，锁相放大器可以提取出直流信号的幅值和相位信息，实现对直流信号的精确测量。

4.2 直流信号控制锁相放大器还可以用于直流信号的控制。

通过将直流信号作为反馈信号，参考信号作为控制信号，锁相放大器可以实现对直流信号的精确调节和控制。

例如，在光学系统中，锁相放大器可以用于控制激光的输出功率和频率稳定性。

4.3 直流信号分析锁相放大器在直流信号分析中也有重要应用。

通过将直流信号作为输入信号，将参考信号设定为与输入信号频率相同的稳定信号，锁相放大器可以提取出直流信号的谐波成分和相位信息，从而实现对直流信号的频谱分析和相位分析。

锁相放大器锁相放大器是一种高性能的通用测量仪器,它能精确地测量被掩埋在噪音中的微弱信号。

随着科学技术的飞速发展,在电子学、信息科学、光学、电磁学、低温物理等许多领域,越来越需要测量深埋在噪音中的微弱信号。

本文介绍了一种低成本,灵活性高的缩相器。

特别在系统检测精确、性能指标、稳定性与抗干扰方面,达到理想效果。

一、锁相放大器锁相放大器是检测淹没在噪声中的微弱信号的仪器。

它作为一种信号恢复仪器,在弱信号测量中的重要作用,已经引起人们越来越广泛的重视。

1·锁相放大器的研究背景锁相放大器(Lock- in Amplifier, LIA)不仅能像选频放大器那样利用信号的频率特性,还抓住了信号的相位特点,即“锁定”了被测信号的相位。

它的等效噪声带宽非常窄,一般可以做到1mHz,远比选频放大器的带宽窄。

因此,基于锁相放大器所具有的输出稳定性、强有力滤除噪声的能力以及能将深埋在噪声中的微弱信号提取出来并加以放大的优良特性,应当选用锁相放大器。

2·锁相放大器的理论分析与设计要求(1)锁相放大器的工作原理锁相放大器采用的是外差式振荡技术,它把被测量的信号通过频率变换的方式转变成为直流。

即利用锁相放大器中的信号相关原理,对两个混有噪声的周期信号进行相乘和积分处理后,将信号从噪声中检测出来,并达到通过互相关运算削弱噪声影响的目的。

设是伴有噪声的周期信号,即X(t)=S(t)+N(t)=Asin(ωt+φ)+N(t)其中,N(t)为随机噪声,S(t)为有用信号,A为其幅值,角频率为ω,初相角为φ。

参考正弦信号为:Y(t)=Bsin(ωt+τ)+M(t)其中,B为其幅值,τ是时间位移,M(t)为随机噪声。

则两者的相关函数为:由于在被测量的信号里所包含的各种信号分量中,参考信号Y(t)的频率只与输入的有用信号频率相关,与随机噪声N(t)的频率不相关,且有用信号S(t)与随机噪声M (t)之间及噪声与噪声之间的频率也均相互独立,所以它们的相关函数为零,即Rny(τ)=0于是,就有从而,令锁相放大器实现了从噪声中提取有用信号的目的。

锁相放大器处理直流信号摘要：一、锁相放大器基本原理二、锁相放大器在处理直流信号中的应用三、锁相放大器的优势与局限性四、如何选择合适的锁相放大器正文：一、锁相放大器基本原理锁相放大器（Lock-in Amplifier）是一种具有高度selective（选择性）、high-impedance（高阻抗）和high-gain（高增益）特性的放大器。

其基本原理是通过将输入信号与本振信号进行混频，得到一个交流信号，然后对交流信号进行放大，最后通过低通滤波器得到放大后的直流信号。

二、锁相放大器在处理直流信号中的应用锁相放大器在处理直流信号时，可以有效地抑制噪声和干扰，提高信号的信噪比。

在实际应用中，锁相放大器广泛应用于电信号处理、生物医学信号处理、通信系统等领域。

1.电信号处理：在电信号测量中，锁相放大器可以有效地抑制工频干扰、电磁干扰等，从而提高测量精度。

2.生物医学信号处理：在生物医学领域，锁相放大器可以用于心电信号、脑电信号等微弱信号的检测，提高信号质量。

3.通信系统：在通信系统中，锁相放大器可以用于放大和处理基带信号、载波信号等，提高通信质量。

三、锁相放大器的优势与局限性1.优势（1）高增益：锁相放大器具有很高的增益，可以放大微弱信号，提高信号质量。

（2）高选择性：锁相放大器对特定频率的信号具有很高的选择性，可以有效抑制噪声和干扰。

（3）线性度好：锁相放大器具有很好的线性度，能够保证信号的失真度较低。

2.局限性（1）成本较高：锁相放大器的制作成本相对较高，尤其是在高性能锁相放大器方面。

（2）体积较大：锁相放大器通常需要一定的体积来容纳相关电路，因此在便携式设备中应用受限。

四、如何选择合适的锁相放大器1.确定应用场景：根据实际应用需求，选择适合的锁相放大器，如电信号处理、生物医学信号处理等。

2.选择合适的增益范围：根据待放大信号的幅度范围，选择合适的增益范围，以保证信号不被过载。

3.考虑带宽和频率响应：根据信号的频率特性和噪声特性，选择具有合适带宽和频率响应的锁相放大器。

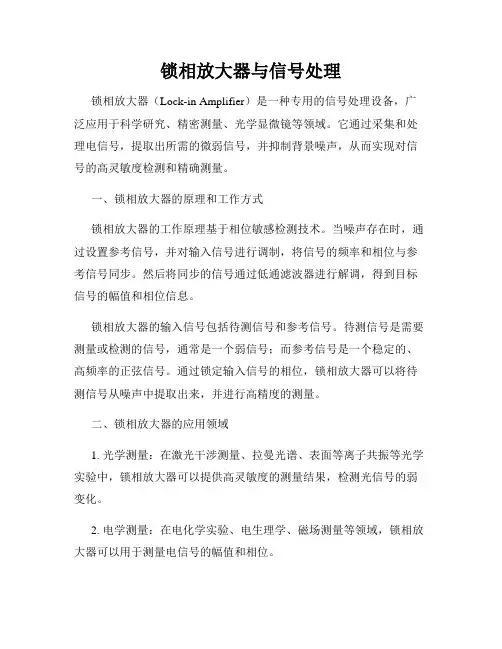

锁相放大器与信号处理锁相放大器（Lock-in Amplifier）是一种专用的信号处理设备，广泛应用于科学研究、精密测量、光学显微镜等领域。

它通过采集和处理电信号，提取出所需的微弱信号，并抑制背景噪声，从而实现对信号的高灵敏度检测和精确测量。

一、锁相放大器的原理和工作方式锁相放大器的工作原理基于相位敏感检测技术。

当噪声存在时，通过设置参考信号，并对输入信号进行调制，将信号的频率和相位与参考信号同步。

然后将同步的信号通过低通滤波器进行解调，得到目标信号的幅值和相位信息。

锁相放大器的输入信号包括待测信号和参考信号。

待测信号是需要测量或检测的信号，通常是一个弱信号；而参考信号是一个稳定的、高频率的正弦信号。

通过锁定输入信号的相位，锁相放大器可以将待测信号从噪声中提取出来，并进行高精度的测量。

二、锁相放大器的应用领域1. 光学测量：在激光干涉测量、拉曼光谱、表面等离子共振等光学实验中，锁相放大器可以提供高灵敏度的测量结果，检测光信号的弱变化。

2. 电学测量：在电化学实验、电生理学、磁场测量等领域，锁相放大器可以用于测量电信号的幅值和相位。

3. 故障诊断：在故障诊断领域，锁相放大器可以用于检测故障信号，并分析信号特征，帮助确定故障位置。

4. 生物医学研究：在生物医学研究中，锁相放大器可以用于检测生物信号的微小变化，如心电图、脑电图等，提供信号处理和分析。

三、锁相放大器的优点1. 高灵敏度：锁相放大器通过相位同步和背景噪声抑制，可以提取出微弱信号，并进行高精度的测量。

2. 宽频率范围：锁相放大器的频率范围广，从直流到几百兆赫兹都可以进行测量。

3. 多通道测量：锁相放大器可以同时测量多个通道的信号，并实时显示和记录测量结果。

4. 高速测量：锁相放大器的采样速率高，可以实现对快速变化信号的准确测量。

四、锁相放大器的相关技术1. 谐波测量技术：锁相放大器可以通过谐波测量技术对复杂信号进行分析和重建，提取出目标信号的特征。

锁相放大器正弦波调制因子（原创版）目录1.锁相放大器的概念与原理2.正弦波的概念与特性3.调制因子的定义与作用4.锁相放大器在正弦波调制中的应用5.锁相放大器在实际工程中的重要性正文锁相放大器是一种信号处理电路，它的主要作用是放大输入信号的相位，并将其与本地振荡信号进行同步。

这种放大器广泛应用于通信、雷达和测量仪器等领域。

锁相放大器的工作原理是基于相位敏感检测器和电压放大器，通过调整放大器的增益和带宽，可以实现对特定频率信号的相位放大。

正弦波是一种周期性的波动信号，其波形呈正弦函数。

正弦波具有很多特性，如振幅、频率、相位等。

在通信和信号处理领域，正弦波常用于调制其他信号，以实现信号的传输和变换。

正弦波的调制因子是指正弦波的振幅、频率或相位与被调制信号之间的关系。

调制因子的大小决定了调制后信号的性能，如信噪比、传输距离等。

锁相放大器在正弦波调制中具有重要应用。

通过对正弦波的调制因子进行调整，可以实现对信号的相位、频率和振幅的控制。

这种控制可以使信号在传输过程中具有更好的抗干扰性能，提高信号传输的可靠性。

锁相放大器还可以用于正弦波的解调，通过检测正弦波的调制因子，可以还原出原始信号。

在实际工程中，锁相放大器具有很高的实用价值。

例如，在通信系统中，锁相放大器可以用于信号的调制和解调，提高信号传输的质量和效率。

在雷达系统中，锁相放大器可以用于信号的处理和分析，提高雷达的探测能力和抗干扰能力。

在测量仪器中，锁相放大器可以用于信号的放大和滤波，提高测量的精度和可靠性。

总之，锁相放大器是一种重要的信号处理电路，其原理和应用涉及多个领域。

锁相放大器的工作原理一．什么是锁相放大器锁相放大器是一种对交变信号进行相敏检波的放大器。

它利用和被测信号有相同频率和相位关系的参考信号作为比较基准，只对被测信号本身和那些与参考信号同频（或者倍频）、同相的噪声分量有响应。

因此，能大幅度抑制无用噪声，改善检测信噪比。

此外，锁相放大器有很高的检测灵敏度，信号处理比较简单，是弱光信号检测的一种有效方法。

锁相放大器实物图二．锁相放大器的构成锁相放大器采用在无线电电路中已经非常成熟的外差式振荡技术，把被测量的信号通过频率变换的方式转变成为直流。

在外差式振荡技术中被称为本地振荡（Local Oscillation）的、用于做乘法运算的信号，锁相放大器中被称为参照信号，是从外面输入的。

锁相放大器能够（从被测量信号中）检测出与这个参照信号频率相同的分量。

在被测量的信号里所包含的各种信号分量中，只有与参照信号频率相同的那个分量才会被转换成为直流，因而才能够通过低通滤波器（LPF）。

其他频率的分量因为被转换成为频率不等于零的交流信号，所以被低通滤波器（LPF）滤除。

在频率域中，如下图所示。

锁相放大器的基本组成三．锁相放大器的应用锁相放大器可用于检测到在杂噪信号中被埋没的微弱的信号。

采用选频放大技术，使放大器的中心频率f 0与待测信号频率相同，从而对噪声进行抑制，但此法存在中心频度不稳、带宽不能太窄及对等测信号缺点。

后来发展了锁相放大技术。

它利用等测信号和参与信号的相互关检测原理实现对信号的窄带化处理，能有效的抑制噪声，实现对信号的检测和跟踪。

目前，锁相放大技术已广泛地用于物理、化学、生物、电讯、医学等领域。

应用一:用于测量现场尘粒浓度。

尘粒浓度测量仪采用光电收发对称式探测头，能够对温度、振动、器件老化等因素进行抑制。

光信号在烟道中的衰减与烟道中尘粒浓度关系遵从朗伯-比尔定律。

当烟道内尘粒浓度增大到一定程度，使得光信号大幅衰减，环境杂散光等成为不可忽视的噪声信号。

应用二：用于红外线温度传感器的低温范围拓展。

题目：锁相放大器的原理及应用姓名：单位：学号：联系方式：摘要锁相放大器又称锁定放大器是对正弦信号（含具有窄带特点的调幅信号）进行相敏检波的放大器，它实际上是一个模拟的傅立叶变换器，在强噪声下，利用有用信号的频率值准确测出有用信号的幅值。

应用在科学研究的各个领域中：如通讯、工业、国防、生物、海洋等。

本文主要介绍了锁相放大器原理，发展过程，基本组成，重要参数和在各方面的应用。

关键词：锁相放大器，噪声，傅立叶变换一、锁相放大器的定义锁相放大器是一种对交变信号进行相敏检波的放大器。

它利用和被测信号有相同频率和相位关系的参考信号作为比较基准，只对被测信号本身和那些与参考信号同频（或者倍频）、同相的噪声分量有响应。

因此，能大幅度抑制无用噪声，改善检测信噪比。

此外，锁相放大器有很高的检测灵敏度，信号处理比较简单，是弱光信号检测的一种有效方法。

锁相放大器又称锁定放大器是对正弦信号（含具有窄带特点的调幅信号）进行相敏检波的放大器，它实际上是一个模拟的傅立叶变换器，在强噪声下，利用有用信号的频率值准确测出有用信号的幅值。

应用在科学研究的各个领域中：如通讯、工业、国防、生物、海洋等。

二、锁相放大器的历史上世纪六十年代美国公司研制出第一台利用模拟电路实现微弱正弦信号测量的锁相放大器，使微弱信号检测技术突破性飞越，为解决大量电子测量做出贡献，在物质表面组份分析以及表面电子能态研宄方面有重大意义。

自上世纪后期开始，国外越来越多的人开始研宄锁相放大器，随着科技的发展，越来越多性能优良的锁相放大器被研发出来，在各个领域应用广泛，极大程度上推动了各个学科的发展，目前，从提高系统的灵敏度、减小噪声带宽、提高检测精度、改善信噪比上都有了很大的进步。

近年来，数字电子技术飞速发展，锁相放大器也在这一契机下，出现了模数混合的锁相放大器与数字锁相放大器，这在一定程度上弥补了由于物理器件造成的模拟锁相放大器的缺点，极大改善了性能，提升了研究层次与扩大了应用围。

题目：锁相放大器的原理及应用姓名：单位：学号：联系方式：摘要锁相放大器又称锁定放大器是对正弦信号（含具有窄带特点的调幅信号）进行相敏检波的放大器，它实际上是一个模拟的傅立叶变换器，在强噪声下，利用有用信号的频率值准确测出有用信号的幅值。

应用在科学研究的各个领域中：如通讯、工业、国防、生物、海洋等。

本文主要介绍了锁相放大器原理，发展过程，基本组成，重要参数和在各方面的应用。

关键词：锁相放大器，噪声，傅立叶变换一、锁相放大器的定义锁相放大器是一种对交变信号进行相敏检波的放大器。

它利用和被测信号有相同频率和相位关系的参考信号作为比较基准，只对被测信号本身和那些与参考信号同频（或者倍频）、同相的噪声分量有响应。

因此，能大幅度抑制无用噪声，改善检测信噪比。

此外，锁相放大器有很高的检测灵敏度，信号处理比较简单，是弱光信号检测的一种有效方法。

锁相放大器又称锁定放大器是对正弦信号（含具有窄带特点的调幅信号）进行相敏检波的放大器，它实际上是一个模拟的傅立叶变换器，在强噪声下，利用有用信号的频率值准确测出有用信号的幅值。

应用在科学研究的各个领域中：如通讯、工业、国防、生物、海洋等。

二、锁相放大器的历史上世纪六十年代美国公司研制出第一台利用模拟电路实现微弱正弦信号测量的锁相放大器，使微弱信号检测技术突破性飞越，为解决大量电子测量做出贡献，在物质表面组份分析以及表面电子能态研宄方面有重大意义。

自上世纪后期开始，国内外越来越多的人开始研宄锁相放大器，随着科技的发展，越来越多性能优良的锁相放大器被研发出来，在各个领域应用广泛，极大程度上推动了各个学科的发展，目前，从提高系统的灵敏度、减小噪声带宽、提高检测精度、改善信噪比上都有了很大的进步。

近年来，数字电子技术飞速发展，锁相放大器也在这一契机下，出现了模数混合的锁相放大器与数字锁相放大器，这在一定程度上弥补了由于物理器件造成的模拟锁相放大器的缺点，极大改善了性能，提升了研究层次与扩大了应用范围。

锁相放大器正弦波调制因子
摘要：
一、锁相放大器简介
1.锁相放大器的概念
2.锁相放大器的工作原理
二、正弦波在锁相放大器中的应用
1.正弦波的基本特性
2.锁相放大器对正弦波的放大作用
3.锁相放大器对正弦波的调制作用
三、调制因子在锁相放大器中的作用
1.调制因子的定义
2.调制因子对锁相放大器性能的影响
3.调制因子与正弦波的关系
正文：
锁相放大器是一种广泛应用于通信、雷达和测量领域的放大器，它的主要作用是对输入信号进行放大和调制。

锁相放大器的工作原理是利用锁定正弦波的相位，从而实现对输入信号的放大。

正弦波是锁相放大器中的重要应用对象，它是一种频率单一、振幅随时间呈正弦变化的波形。

在锁相放大器中，正弦波作为基准信号，用于调整放大器的输出信号，使其具有与输入信号相同的频率和相位。

正弦波在锁相放大器中的放大作用，可以使得信号在传输过程中更加稳定，减小信号衰减。

调制因子是衡量锁相放大器性能的一个重要参数，它表示输出信号与输入信号之间的相位差。

调制因子对锁相放大器性能的影响主要表现在放大器的稳定性和灵敏度方面。

调制因子与正弦波的关系是相互影响的，调制因子可以改变正弦波的形状，从而影响锁相放大器的性能。

总之，锁相放大器、正弦波和调制因子三者之间存在着密切的联系。

锁相放大器原理锁相放大器是一种用于检测和放大微弱信号的电子设备，利用频率相位差锁定的原理进行信号处理和增强。

本文将介绍锁相放大器的原理和工作方式，以及其在科学研究和工程应用中的重要性。

一、锁相放大器概述锁相放大器是一种特殊的放大器，其主要功能是将微弱信号转化为可观测的输出信号，并降低噪声和干扰的影响。

锁相放大器通常由参考信号发生器、输入信号放大器、相敏检测器和低通滤波器等组成。

二、锁相放大器原理锁相放大器的工作原理基于频率相位差锁定。

首先，参考信号发生器产生一个稳定的高精度时钟信号，并将其作为参考信号。

然后，输入信号经过放大器放大后，与参考信号进行相位比较。

相敏检测器会检测输入信号和参考信号之间的相位差，并产生一个电压信号。

最后，通过低通滤波器将输出信号滤波，得到最终的输出结果。

三、锁相放大器应用锁相放大器在各个领域都有广泛的应用，特别是在实验物理学、光学和电子工程等领域。

以下是锁相放大器的一些应用示例：1. 光学干涉测量：锁相放大器可以用于测量光学干涉信号中的微弱位移或形变，从而实现高精度的测量和检测。

2. 生物医学研究：锁相放大器在生物医学研究中的应用十分重要，可以用于检测生物体内微弱的电生理信号，如脑电图和心电图等。

3. 光谱分析：锁相放大器可以用于光学光谱分析，通过检测和放大光谱信号，提高信号的检测灵敏度和分辨率。

4. 信号恢复：锁相放大器可以提取被噪声和干扰掩盖的信号，对于解析控制系统中的微弱信号具有重要意义。

5. 工业检测：锁相放大器可以应用于工业测试和检测领域，对于检测和分析微弱信号，提高系统的信噪比和性能具有重要意义。

四、锁相放大器的优势与局限锁相放大器作为一种高精度的信号处理设备，具有以下优势：- 高增益：锁相放大器可以将微弱信号放大到可以观测和测量的范围，提高信号的检测灵敏度。

- 低噪声：锁相放大器能够有效降低噪声和干扰的影响，从而提高信号的质量和准确性。

然而，锁相放大器也有一些局限性：- 系统复杂性：锁相放大器的设计和调试过程相对复杂，需要专业的知识和经验。

锁相放大器原理锁相放大器（Phase-Locked Loop，PLL）是一种广泛应用于通信系统和数字系统中的重要电子系统技术，被广泛用于频率同步、数据处理、数字滤波、相位控制等多个领域。

本文将从锁相放大器的基本原理、主要组成部分以及工作过程等多个方面进行深入阐述。

一、锁相放大器的基本原理锁相放大器的基本原理是通过测量和控制一个振荡器的频率与一个参考信号的频率同步。

当这两个频率的协调合作达到锁定状态时，锁相放大器就能精确地跟踪和检测到参考信号的频率和相位变化。

二、锁相放大器的主要组成部分锁相放大器主要由相位比较器、环路滤波器、压控振荡器及分频器四部分组成。

1. 相位比较器：其主要功能是比较参考输入和反馈信号的相位差，然后生成一个与相位差成正比的直流电压，用于控制压控振荡器。

2. 环路滤波器：环路滤波器的作用是对比较器的输出信号进行滤波，并抑制高频噪声，再将滤波后的电压作为压控振荡器的控制电压。

3. 压控振荡器：压控振荡器是一个频率可以由输入控制电压调整的振荡器，其目的是根据相位比较器和环路滤波器的输出，调整自身的振荡频率。

4. 分频器：分频器是将压控振荡器的输出频率除以分频系数后，再送入相位比较器参与比较。

三、锁相放大器的工作过程在锁相放大器开始工作时，参考输入信号和反馈信号在相位比较器中比较，输出一个与两信号相位差成比例的电压，通过环路滤波器滤波后作为压控振荡器的输入信号，引导压控振荡器改变其振荡频率，直到锁定于与参考信号频率相同的稳定状态，此时锁相放大器便开始稳定工作。

总结，锁相放大器以其独特的锁定性，能够对微弱、模糊、噪声干扰大的信号进行有效的放大和提取，并能实现对信号的频率、相位的精确跟踪，因此其在现代通信技术中占有重要地位。

理解和掌握锁相放大器的工作原理，对于从事电子科技领域的工程师具有重要意义。
