机械原理实验报告书

机械原理实验指导书广东海洋大学寸金学院教务处教材科机械工程教研室2005年9月实验一：机械认识实习机构现场实习报告一、平面连杆机构1.根据机构中移动副数目的不同，平面四杆机构可分为、和三大类型。

2.根据连架杆相对机架能否作整周转动，平面铰链四杆机构可分为机构、机构和机构。

3.连杆机构可起运动形式转换的作用，即将主动件的运动形式转换为从动件的另一种运动形式。

能将转动变为摆动的有；能将转动转化为移动的有。

二、凸轮机构1.凸轮机构是一种高副机构，其组成有、和三个基本构件。

2.凸轮机构按凸轮形状分类主要有、和的凸轮机构。

3. 凸轮机构按推杆形状分类主要有、和的凸轮机构。

4. 凸轮机构按推杆运动形式分类主要有和的凸轮机构，5. 凸轮机构按闭锁方式分类主要有和闭锁的凸轮机构。

三、齿轮机构1. 平面齿轮机构用于两平行轴之间的传动，常见类型有、和。

2. 空间齿轮机构用于两空间两相交轴或相错轴之间的传动，常见类型有、和。

3.齿轮机构也可转换运动形式，在平面齿轮机构中，将转动转换为移动的齿轮机构是。

四、轮系1.轮系可分为、、和三大类型。

2.周转轮系又可分为和两类，要使输出件具有确定的运动，前者需要个主动件，后者需要个主动件。

工厂参观实习报告1.回答指定机器的组成和加工对象，并写出机器上所能看见的机构及其作用。

2.针对指定的机器，回答其组成和加工对象，并大致说明机、电、液其上的应用。

3.现场实习小结（另附页）注：以上3题由教师指定其中2题完成。

实验二机构运动简图的测绘实验报告思考题1、一个正确的“机构运动简图”包含那些内容？实验三机构拼接及创新设计实验拼接实验报告创新设计实验报告思考题：1．在机构拼接实验中，根据你所拆分的杆组，按不同的顺序排列杆组，可能组合的机构运动方案有哪一些？要求用机构运动简图表示出来，就运动传递情况作方案比较，并简要说明之。

2．利用不同的杆组进行机构拼接，得到了哪一些有创意的机构运动方案？用机构运动简图示意创新机构运动方案。

机械原理实验

实验一机构运动简图测绘一、实验目的1.对运动副、零件、构件及机构等概念建立实感。

2.培养依照实物机械绘制其机构运动简图的能力。

3.熟悉机构自由度的计算方法。

二、实验设备及用具1.牛头刨床模型，抛光机模型等各种机构模型2.学生自备：圆规、分规、有刻度的三角板（或直尺）、铅笔、橡皮及草稿纸等。

三、实验要求实验前必须认真预习实验指导书和阅读教材中的有关章节，熟悉绘制机构运动简图的基本要求，掌握机构自由度的计算方法。

实验时根据给出的机构模型，仔细观察和分析后，正确绘制机构运动简图。

要求每位同学画出3~4个机构运动简图，并计算机构自由度，把计算结果与实际机构进行比较，验证其有无错误。

四、基本原理机构的运动与机构中构件的数目、运动副的类型、数目及运动副的相对位置有关，而与构件的外形、组成构件的零件数目及固联方式、运动副的具体结构等无关。

因此，在绘制机构运动简图时，可以撇开构件的复杂外形和运动副的具体构造，而用简单的符号来代替构件和运动副，并按一定的比例尺表示各运动副的相对位置，即可表明机构中运动传递的情况。

五、绘制机构运动简图的方法1．了解要绘制的机械的名称及功用，认清机械的原动件及工作构件（执行机构）。

2．缓慢转动原动件，细心观察运动在构件间的传递情况，了解活动构件，运动副的数目及其性质。

在了解活动构件及运动副数时，要注意到如下两种情况：1.当两构件间的相对运动很小时，易误认作为一个构件；2.由于制造的不精确，同一构件各部分之间有稍许松动时，易误认作为两个构件，碰到这种情况，要仔细分析，正确判断。

3.要选择最能表示机构特征的平面为视图平面；同时，要将原动件放在一适当的位置，以使机构运动简图最为清晰。

4.按GB138-74中规定的符号绘制机构运动简图，在绘制时，应从原动件开始，先画出运动副，再用线联接属于同一构件的各运动副，即得各相应的构件。

原动件的运动方向用箭头标出。

在绘制时，在不影响机构运动特征的前提下，允许移动部分的相对位置，以求图形清晰。

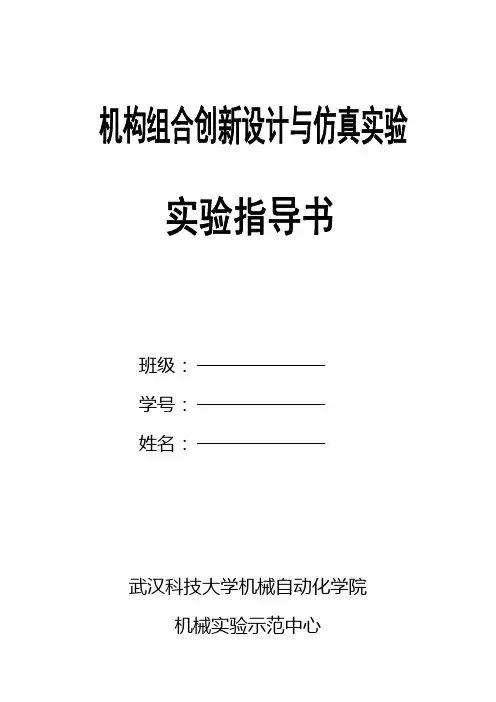

机构组合创新设计与仿真实验指导书

班级：学号：姓名：武汉科技大学机械自动化学院机械实验示范中心2007-5机构组合创新设计与仿真实验指导书一、实验预习(1)机构型综合的连杆组合创新技法是什么？如何进行？(2)机构组合设计实验台的基本组成及搭接原理。

(3)熟悉基于杆组法的机构运动分析与仿真软件界面及基本操作。

二、实验目的机构的创新是机械设计中永恒的主题，人们要设计出新颖、合理、实用的机构，不仅要有丰富的经验，而且要掌握一定的机构创新设计方法。

连杆组合法是一种以数字综合形式表示的机构型综合创造技法，其最大特点是具有强烈的发散性思维成分，可以启发设计者创造新机构，进而培养设计者的创新意识和创新能力。

机构组合创新设计实验，其实验原理是用各种零件、构件等组合搭接出机构。

一般在实验指导书中给出若干种示例机构及其组合方法，学生在实验时按照流程搭接，在此基础上也可自行设计机构进行搭接，但大都是已有机构的变形，缺乏明确的理论指导，并且搭接出的机构性能无法验证，如执行机构的轨迹曲线是否满足要求，位移、速度和加速度性能是否满足要求等无法得到验证，更进一步的机构优化及改进设计也就无从谈起。

采用机构型综合的连杆组合创新技法对现有机构组合设计实验进行改进，开设基于型综合创造技法的机构组合创新设计与仿真实验，可以激发学生的创造激情，培养学生的创新设计能力、科学计算能力以及工程实践能力。

因此，实验目的可概括为：(1)掌握机构型综合的连杆组合创新技法的基本原理及设计流程；(2)根据设计结果在机构组合设计实验台上能搭接机构；(3)能运用机构运动分析与仿真软件进行机构的虚拟设计与运动仿真，并对实物机构进行优化设计。

(4)培养学生综合应用所知识对机构的结构和运动性能加以评价的分析能力，以及创新设计能力和实践动手能力。

三、实验软、硬件(1) 实验用硬件设备实验设备硬件为机构组合设计实验台。

如图1所示，五根立柱2可在上下横梁中沿x 方向（双手上下均匀用力）调整其位置，然后用上下横梁上的螺栓固定。

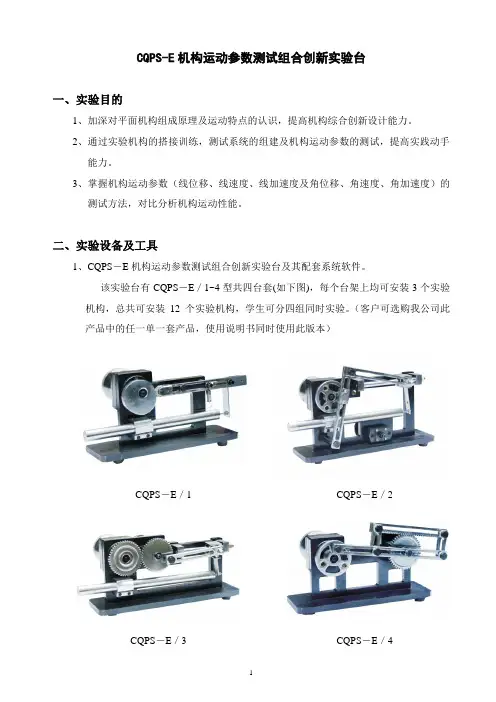

开放性实验报告

开放性实验报告实验名称:机构创新组合与设计开放性实验院系:机械与材料工程学院专业：机械与材料工程学院班级学号：学生姓名：指导老师：起止时间：201４．12.2-２０1４.１2.１9２０14年１2 月１６日机构组合创新设一、实验目的与要求1.目的1）加深学生对机构组成理论的认识，熟悉杆组概念，为机构创新设计奠定良好的基础。

2）利用若干不同的杆组,拼接各种不同的平面机构,以培养学生机构运动创新设计意识及综合设计的能力。

3）训练学生的工程实践动手能力。

2.要求1）根据所拆杆组，按不同顺序排列杆组,分析可能组合的机构运动方案有哪些，并能用运动简图表示出来。

2）通过实验,了解位移、速度、加速度的测定方法；转速及回转不匀率的测定方法3）通过比较理论运动曲线与实测运动曲线的差异，并分析起原因，增加对运动速度特别是加速度的感性认识。

二、实验仪器与设备一组机构系统创新组合模型(包括４个架)基本配置所含组件如下:1.接头接头分单接头和组合接头两种：单接头有5种形式，组合接头有4种形式。

（1）单接头J１螺纹分左旋和右旋两种。

方头的侧面上,为12×1２方通孔。

(2）单接头J2螺纹分左旋和右旋两种。

方头的侧面上，为φ12圆通孔。

（3）单接头Ｊ3螺纹全部为右旋,方头的侧面上为１2×１2方通孔，且螺杆端有一段φ12的过渡杆,根据长度的不同分为６种，即:从短至长适应一到六层的分层需要,便于不同层次联接选择。

(4）单接头Ｊ4为Ｌ形状,两垂直面上,一面为方通孔，另一面为圆通孔。

(5)单接头Ｊ5有一方孔，其两垂直右旋螺杆上有一端带有φ１2圆柱，根据圆柱长度不同分为6种,即:从短至长适应一到六层的分层需要,便于不同层次联接选择。

（6）组合接头J1/J７有两种,J1与J7之间可相对旋转。

两种组合接头组合形状一样,但其中一种为一右旋和一左旋螺纹，另一种为两左旋螺纹。

(7）组合接头J６/J４,J6与J４之间可相对旋转。

机械创新设计(设计实例论文)

机械创新设计(设计实例论文)本设计的目的在于改进洗瓶机推瓶机构，以适应现代啤酒瓶的回收和清洗要求，提高生产效率和经济效益。

传统的人工刷洗工艺已无法满足生产需求，因此自动化的洗瓶机设备应运而生。

本文将对洗瓶机推瓶机构的原理方案进行分析和设计。

洗瓶机主要由推瓶机构、导辊机构、转刷机构组成。

瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转。

当推头M 把瓶子推向前进时，转动着的刷子就把瓶子外面洗净。

当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。

为了完成设计任务，需要通过组合机构使推头M以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备第二个工作循环。

同时，导辊及其上方的转动的刷子不停地转动，完成瓶子外围的清洗。

洗瓶机推瓶机构的改进设计将采用新的技术和材料，以提高清洗效果和耐用性。

具体方案包括使用外部推力或传送带传送等方式实现瓶子的移动，以及使用刷子清洗或高压水清洗等方式完成清洗功能。

动力源可以选择电动机、汽油机、柴油机或液动机等，传动方式可以采用气动马链传动、移物传动、齿轮传动、蜗杆传动或带传动等。

同时，可以使用清洗毛巾、高压水清洗、刷子清洗等不同的清洗方式，以满足不同瓶子的清洗需求。

通过以上的设计和改进，洗瓶机推瓶机构将实现更加高效、自动化的生产方式，为工业生产和社会生活带来更大的便利和经济效益。

根据使用要求或工艺要求设计机构时，首先需要考虑采用何种功能原理来实现这些要求。

不同的功能原理所要求的运动规律设计也不同。

洗瓶机构的工作情况示意图如下图所示。

待洗的瓶子放在两个转动的导辊上，导辊带动瓶子旋转。

推头M将瓶子推向前进时，转动的刷子就把瓶子外面洗净。

当一个瓶子将洗涮完毕时，后一个待洗的瓶子已进入导辊待推。

根据原始设计数据和设计要求，瓶子尺寸为大端直径D=80mm，长200mm，小端直径d=25mm。

推进距离l=600mm，推瓶机构应使推头M以接近均匀的速度推瓶，平衡地接触和脱离瓶子。

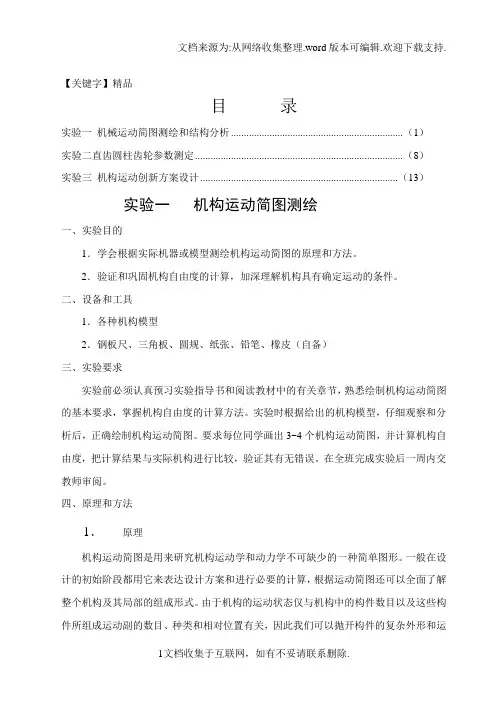

【精品】实验一机构运动简图测绘

【关键字】精品目录实验一机械运动简图测绘和结构分析 (1)实验二直齿圆柱齿轮参数测定 (8)实验三机构运动创新方案设计 (13)实验一机构运动简图测绘一、实验目的1．学会根据实际机器或模型测绘机构运动简图的原理和方法。

2．验证和巩固机构自由度的计算，加深理解机构具有确定运动的条件。

二、设备和工具1．各种机构模型2．钢板尺、三角板、圆规、纸张、铅笔、橡皮（自备）三、实验要求实验前必须认真预习实验指导书和阅读教材中的有关章节，熟悉绘制机构运动简图的基本要求，掌握机构自由度的计算方法。

实验时根据给出的机构模型，仔细观察和分析后，正确绘制机构运动简图。

要求每位同学画出3~4个机构运动简图，并计算机构自由度，把计算结果与实际机构进行比较，验证其有无错误。

在全班完成实验后一周内交教师审阅。

四、原理和方法1．原理机构运动简图是用来研究机构运动学和动力学不可缺少的一种简单图形。

一般在设计的初始阶段都用它来表达设计方案和进行必要的计算，根据运动简图还可以全面了解整个机构及其局部的组成形式。

由于机构的运动状态仅与机构中的构件数目以及这些构件所组成运动副的数目、种类和相对位置有关，因此我们可以抛开构件的复杂外形和运动副的具体结构，利用简单的线条和规定的符号去代表每一个构件和运动副，并按着一定的比率尺准确的将实际机构的运动特征表达出来，这种简单图形称为机构运动简图。

运动副和构件的表示方法在绘制机构运动简图时，应尽量采用国家制图标准中规定的符号去表示，表1-1是绘制机构运动简图常用的符号。

机构运动简图可分为定性机构运动简图和定量机构运动简图，本实验要求对每一个机构进行定量测绘。

2．测绘方法及步骤1）分析机构运动情况，判别运动副性质测绘时，首先使被测机器或模型缓慢运动。

通过观察和分析机构的运动情况和机构的组成，找出机构的原动部分和执行部分，从原动件开始，循着运动传递的路线确定组成机构的构件数目、运动副类型、数目及各运动副的相对位置。

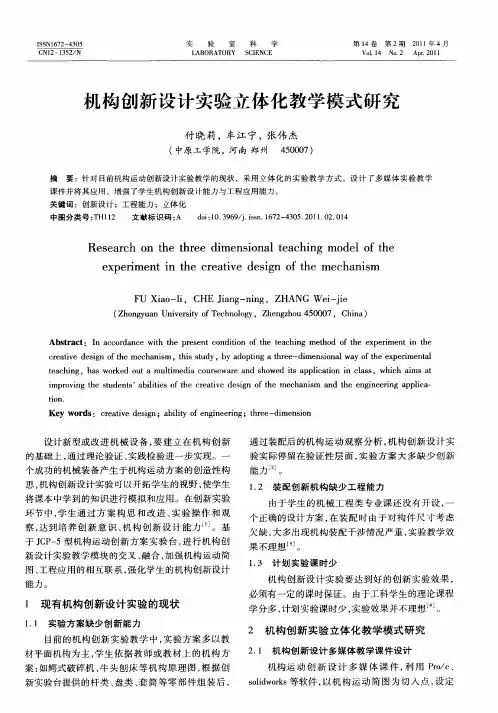

机构创新设计实验立体化教学模式研究

Ａｂｓｒｃ：Ｉｃｏｄｎｅｗｉｈｒｓｎｔｃｎｉｉｎｏｈｅｃｉｇｍｅｈｄｏｈｘｒｍｅｔｉｈｔａｔｎａｃｒａｃｔｔｅｐｅｅｏｄｔｏｆｔｅｔａｈｎｔｏｆｔｅｅｐｅｉｎｎｔｅｈ
的基础上，通过理论验证、动观察分析，构创新设计实机验实际停留在验证性层面，验方案大多缺少创新实
能力。
个成功的机械装备产生于机构运动方案的创造性构思，构创新设计实验可以开拓学生的视野，学生机使将课本中学到的知识进行模拟和应用。在创新实验环节中，生通过方案构思和改进、验操作和观学实察，到培养创新意识、构创新设计能力 ¨ 。基达机于ＪＰ５型机构运动创新方案实验台，Ｃ一进行机构创新设计实验教学模块的交叉、合，融加强机构运动简图、工程应用的相互联系，强化学生的机构创新设计
中图分类号：ＨＩ２Ｔ１文献标识码：Ａｄｉ１．９９ｊｉｎ１７－３５２１．２０４ｏ：０３６／．ｓ．６２４０．０１０．１ｓ
Ｒｅｅｒｈｏｈｈｅｉｎｉｎｌｔａｈｎｄｌｏｈｓａｃｎｔｅｔｒｅｄｍｅｓｏａｅｃｉｇｍｏｅｆｔｅｅｐｒｘｅｉｎｎｔｅｃｅｔｅｄｓｇｆｔｅｍｅｈｎｓｍｅｔｉｈｒａｉｅｉｎｏｈｃａｉｍｖ

槽轮机构设计方案

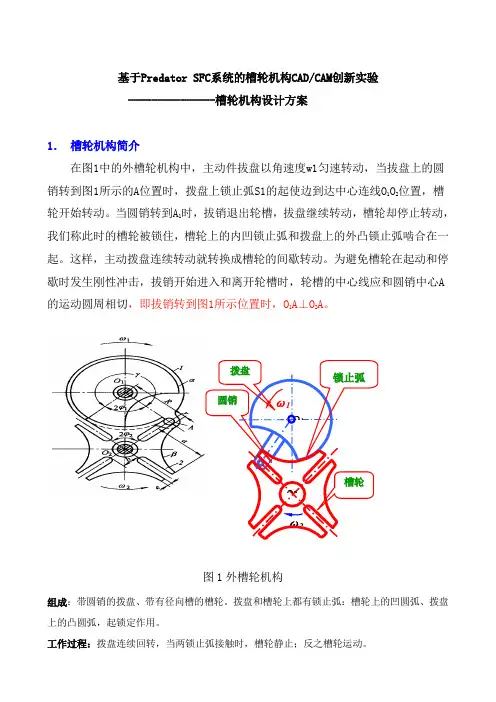

基于Predator SFC 系统的槽轮机构CAD/CAM 创新实验 ---------------槽轮机构设计方案1．槽轮机构简介在图1中的外槽轮机构中，主动件拔盘以角速度w1匀速转动，当拔盘上的圆销转到图1所示的A 位置时，拨盘上锁止弧S1的起使边到达中心连线O 1O 2位置，槽轮开始转动。

当圆销转到A 1时，拔销退出轮槽，拔盘继续转动，槽轮却停止转动，我们称此时的槽轮被锁住，槽轮上的内凹锁止弧和拨盘上的外凸锁止弧啮合在一起。

这样，主动拨盘连续转动就转换成槽轮的间歇转动。

为避免槽轮在起动和停歇时发生刚性冲击，拔销开始进入和离开轮槽时，轮槽的中心线应和圆销中心A 的运动圆周相切，即拔销转到图1所示位置时，O 1A ⊥O 2A 。

图1外槽轮机构组成：带圆销的拨盘、带有径向槽的槽轮。

拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧，起锁定作用。

工作过程：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动。

作用：将连续回转变换为间歇转动。

特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。

因槽轮运动过程中角速度有变化，不适合高速运动场合。

2．槽轮机构优点(1)结构简单，工作可靠，效率较高;(2)在进入和脱离啮合时运动较平稳，能准确控制转动的角度;(3)转位迅速，从动件能在较短的时间内转过较大的角度;(4)槽轮转位时间与静止时间之比为定值。

3．槽轮机构缺点(1)槽轮的转角大小不能调节;(2)槽轮转动的始、末位置加速度变化较大，从而产生冲击:(3)在工作盘定位精度要求较高时，利用锁紧弧面往往满足不了要求，而需另加定位装置。

(4)槽轮的制造与装配精度要求较高。

由于这些原因，槽轮机构一般应用在转速不高的装置中。

4．槽轮机构的工作原理槽轮机构，又叫马尔他机构或日内瓦机构，由具有径向槽的槽轮1和具有拨销2的拨杆3组成，其工作原理如图2所示。

图2 槽轮机构工作原理简图当拨杆转过一定的角度，拨动槽轮转过一个分度角，由图(a)所示的位置转到图(b)所示的位置时，拨销退出轮槽，此后，拨杆空转，直至拨销进入槽轮的下一个槽内，才又重复上述的循环。

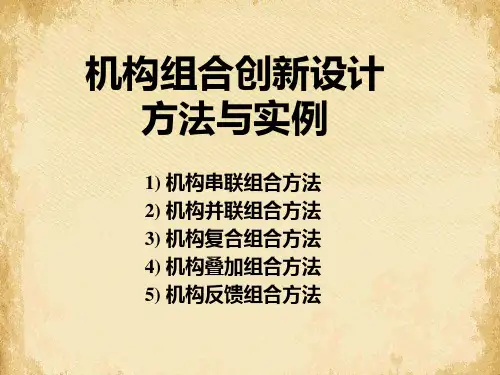

机构组合创新设计方法及其实例(ppt 16页)

谢谢！
Thank you
