断裂伸长率和应变

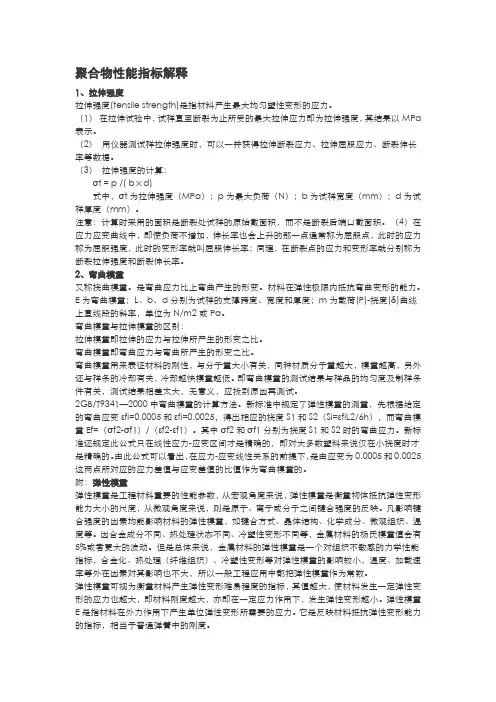

聚合物性能指标解释1、拉伸强度拉伸强度(tensile strength)是指材料产生最大均匀塑性变形的应力。

（1）在拉伸试验中，试样直至断裂为止所受的最大拉伸应力即为拉伸强度，其结果以MPa 表示。

（2）用仪器测试样拉伸强度时，可以一并获得拉伸断裂应力、拉伸屈服应力、断裂伸长率等数据。

（3）拉伸强度的计算：σt = p /( b×d)式中，σt为拉伸强度（MPa）；p为最大负荷（N）；b为试样宽度（mm）；d为试样厚度（mm）。

注意：计算时采用的面积是断裂处试样的原始截面积，而不是断裂后端口截面积。

（4）在应力应变曲线中，即使负荷不增加，伸长率也会上升的那一点通常称为屈服点，此时的应力称为屈服强度，此时的变形率就叫屈服伸长率；同理，在断裂点的应力和变形率就分别称为断裂拉伸强度和断裂伸长率。

2、弯曲模量又称挠曲模量。

是弯曲应力比上弯曲产生的形变。

材料在弹性极限内抵抗弯曲变形的能力。

E为弯曲模量；L、b、d分别为试样的支撑跨度、宽度和厚度；m为载荷(P)-挠度(δ)曲线上直线段的斜率，单位为N/m2或Pa。

弯曲模量与拉伸模量的区别：拉伸模量即拉伸的应力与拉伸所产生的形变之比。

弯曲模量即弯曲应力与弯曲所产生的形变之比。

弯曲模量用来表征材料的刚性，与分子量大小有关，同种材质分子量越大，模量越高，另外还与样条的冷却有关，冷却越快模量越低。

即弯曲模量的测试结果与样品的均匀度及制样条件有关，测试结果相差太大，无意义，应找到原因再测试。

2GB/T9341—2000中弯曲模量的计算方法。

新标准中规定了弹性模量的测量，先根据给定的弯曲应变εfi=0.0005和εfi=0.0025，得出相应的挠度S1和S2（Si=εfiL2/6h），而弯曲模量Ef=（σf2-σf1）/（εf2-εf1）。

其中σf2和σf1分别为挠度S1和S2时的弯曲应力。

新标准还规定此公式只在线性应力-应变区间才是精确的，即对大多数塑料来说仅在小挠度时才是精确的。

EVA胶膜杨氏模量标准
一、拉伸强度
EVA胶膜的拉伸强度是其在拉伸过程中所能承受的最大拉力，通常以MPa为单位表示。

在室温下，EVA胶膜的拉伸强度范围为8-30MPa，视具体配方和厚度而异。

在温度升高时，EVA胶膜的拉伸强度会降低。

二、断裂伸长率
断裂伸长率是指EVA胶膜在拉断时的伸长量与其原始长度的比值，通常以百分比表示。

在室温下，EVA胶膜的断裂伸长率范围为200-600%，视具体配方和厚度而异。

在温度升高时，EVA胶膜的断裂伸长率会降低。

三、杨氏模量与温度的关系
杨氏模量是指EVA胶膜在弹性范围内，单位面积上所承受的应力与应变之比。

杨氏模量与温度密切相关，随着温度的升高，杨氏模量会降低。

因此，EVA胶膜的杨氏模量在室温下较高，而在高温下则较低。

四、杨氏模量与应力的关系
杨氏模量与应力之间的关系呈线性关系。

在一定温度下，EVA胶膜的杨氏模量与所承受的应力成正比。

当应力增大时，杨氏模量也会增大。

这种关系可用于评估EVA胶膜在不同应力条件下的性能表现。

五、杨氏模量的测量方法
杨氏模量的测量通常采用动态力学分析（DMA）或准静态法（QSM）等方法进行。

其中，DMA法可通过测量材料的复数弹性模量来计算杨氏模量。

QSM法则通过施加准静态应力或应变来测量材料的杨氏模量。

这些方法均需要在特定温度和湿度条件下进行，以确保测量结果的准确性。

总之，EVA胶膜的杨氏模量标准取决于多个因素，包括温度、应力、厚度以及配方等。

在实际应用中，需要根据具体需求选择合适的EVA胶膜，并严格控制使用条件以确保其性能表现。

断裂伸长度率
断裂伸长度率，是钢材、塑料、橡胶等材料的一个重要指标，用于评估材料在受力情况下的延展性能。

断裂伸长度率，又称为断裂伸长率，是指在材料断裂前，它的长度能够延伸多少，通常用百分数表示。

它是评估材料抗拉性能的一个重要指标，是材料设计和应用的必要参数。

通常情况下，材料的断裂伸长度率越高，其延展性能就越好，抗拉能力也越强。

在工程应用中，一些需要经受拉伸力的材料，例如碳纤维等高强度材料，需要具备很好的延展性能，才能承受更大的力量。

因此，断裂伸长度率这一指标，对于这些材料的设计、制造和质量测试具有重要意义。

但是从实际情况来看，材料的断裂伸长度率影响因素很多，例如材料的化学成分、晶体结构、制造工艺等；同时，材料的断裂伸长度率也与应力状态、温度等条件有很大关系。

因此，针对不同应用和场合，需要制定相应的材料标准和测试方法，严格控制和管理材料的断裂伸长度率，并有效提高其性能和质量。

在材料科学领域，还需要继续深入研究材料的断裂伸长度率及其对材料
性能的影响因素，为更好地应用和开发新材料提供科学依据。

总之，断裂伸长度率是材料工程中一个非常重要的性能参数，它直接关系到材料是否能够承受较大的拉力和延展性能。

在日常生活中，我们应该注重产品的材质和质量，选择合适的材料，以此保障自己和他人的生命财产安全。

实验1 高分子材料拉伸强度及断裂伸长率测定一、实验目的通过实验了解聚合物材料应力—应变曲线特点、试验速度对应力—应变曲线的影响、拉伸强度及断裂伸长率的意义，熟悉它们的测试方法；并通过测试应力—应变曲线来判断不同聚合物的力学性能。

二、实验原理为了评价聚合物材料的力学性能，通常用等速施力下所获得的应力—应变曲线来进行描述。

所谓应力是指拉伸力引起的在试样内部单位截面上产生的内力；而应变是指试样在外力作用下发生形变时，相对其原尺寸的相对形变量。

不同种类聚合物有不同的应力—应变曲线。

等速条件下，无定形聚合物典型的应力—应变曲线如图1所示。

图中的α点为弹性极限，σα为弹性（比例）极限强度，εα为弹性极限伸长。

在α点前，应力—应变服从虎克定律：σ=Έε式中σ——应力，MPa；ε——应变，%；Ε——弹性（杨氏）模量（曲线的斜率），MP 。

曲线斜率E反映材料的硬性。

Y称屈服点，对应的σy和εy称屈服强度和屈服伸长。

材料屈服后，可在t点处，也可在t′点处断裂。

因而视情况，材料断裂强度可大于或小于屈服强度。

εt（或εt′）称断裂伸长率，反映材料的延伸性。

从曲线的形状以及σt和εt的大小，可以看出材料的性能，并借以判断它的应用范围。

如从σt的大小，可以判断材料的强与弱；而从εt的大小，更正确地讲是从曲线下的面积大小，可判断材料的脆性与韧性。

从微观结构看，在外力的作用下，聚合物产生大分子链的运动，包括分子内的键长、键角变化，分子链段的运动，以及分子间的相对位移。

沿力方向的整体运动（伸长）是通过上述各种运动来达到的。

由键长、键角产生的形变较小（普弹形变），而链段运动和分子间的相对位移（塑性流动）产生的形变较大。

材料在拉伸到破坏时，链段运动或分子位移基本上仍不能发生，或只是很小，此时材料就脆。

若达到一定负荷，可以克服链段运动及分子位移所需要的能量，这些运动就能发生，形变就大，材料就韧。

如果要使材料产生链段运动用分子位移所需要的负荷较大，材料就较强及硬。
