Multisim10使用方法详解

第1章 Multisim 10基本操作Multisim 10是IIT公司推出Multisim 2001之后的Multisim最新版本。

Multisim 10提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。

当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响。

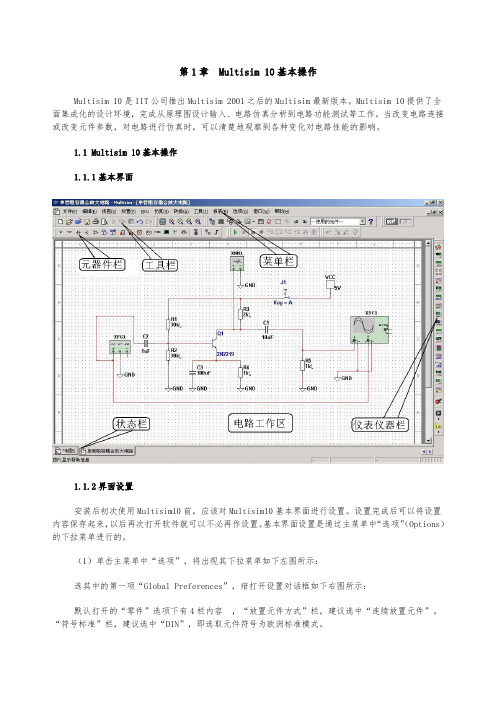

1.1 Multisim 10基本操作1.1.1基本界面1.1.2界面设置安装后初次使用Multisim10前，应该对Multisim10基本界面进行设置。

设置完成后可以将设置内容保存起来，以后再次打开软件就可以不必再作设置。

基本界面设置是通过主菜单中“选项”（Options）的下拉菜单进行的。

（1）单击主菜单中“选项”，将出现其下拉菜单如下左图所示：选其中的第一项“Global Preferences”，疳打开设置对话框如下右图所示：默认打开的“零件”选项下有4栏内容，“放置元件方式”栏，建议选中“连续放置元件”。

“符号标准”栏，建议选中“DIN”，即选取元件符号为欧洲标准模式。

以上两项设置完成后按“确定”按钮退出。

（2）仍在主菜单中“选项”，下拉菜单中，选中其第二项“Sheet Properties”，将出现对话框如下图所示：对话框默认打开的是“电路”选项页，它的“网络名字”栏中默认的选项为“全显示”，建议选择“全隐藏”。

然后按“确定”钮退出。

1.1.3文件基本操作与Windows常用的文件操作一样，Multisim10中也有：New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和Exit--退出等相关的文件操作。

以上这些操作可以在菜单栏“文件”（File）子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。

1.1.4元器件基本操作常用的元器件编辑功能有：90 Clockwise--顺时针旋转90°、90 CounterCW--逆时针旋转90°、Flip Horizontal--水平翻转、Flip Vertical--垂直翻转、ponent Properties--元件属性等。

Multisim10仿真软件简介与使用Multisim10.0是加拿大交互图像技术公司推出的最新电子仿真软件，是Multisim系列的改进版。

该版使文件管理和操作更方便，元件调用更便捷，元件的标注更加直观实用，增加了仿真的真实感，使虚拟的电子实验平台更加接近实际的实验平台。

Multisim10.0是一种在电子技术界广为应用的优秀计算机仿真设计软件，被誉为“计算机里的电子实验室”。

1．Multisim10.0的基本操作界面Multisim10.0软件以图形界面为主，具有一般Windows应用软件的风格，可以使用户自如使用。

启动Multisim10.0后，出现如图3-4-1界面。

仪器仪表栏菜单栏工具栏仿真电源开关元器件栏状态栏电路工作区图3-4-1 主界面窗口（1）菜单栏Multisim10.0的菜单包括主菜单、一级菜单和二级菜单，通过菜单可以对Multisim10.0的所有功能进行操作。

如图3-4-2所示。

图3-4-2 主菜单（2）工具栏Multisim10.0提供了多种工具栏，如系统工具栏、主工具栏、元件工具栏、仪表工具栏。

①系统工具栏提供了文档常用的新建文件、打开文件、保存文件、打印、放大、缩小等操作。

如图3-4-3所示。

图3-4-3 系统工具栏②元件工具栏提供了从Multisim元件数据库中选择、放置元件到原理图中的按钮。

如图3-4-4所示。

从左到右元件库依次为电源库、基本元件库、二极管库、晶体管库、模拟元件库、TTL库、CMOS库、其它数字元件库、数模混合元件库、指示器库、电源器件库、混合项元件库、高级的外设器件库、射频元件库、电气元件库、MCU器件库、设置层次库、放置总线库。

图3-4-4 元件工具栏③ Multisim 在仪器仪表栏下提供了21个常用仪器仪表，依次为Multimeter （万用表）、Distortion Analyzer （失真度仪）、Function Generator （函数发生器）、Wattmeter （瓦特表）、Oscilloscope （双通道示波器）、Frequency Counter （频率计数器）、Agilent 信号发生器、Four Channel Oscilloscope （四通道示波器）、Bode Plotter （波特图示仪）、IV Analyzer （IV 特性分析仪）、Word Generator （字发生器）、Logic Converter （逻辑转换仪）、Logic Analyzer （逻辑分析仪）、Agilent Oscilloscope(Agilent 示波器)、Agilent 万用表、Spectrnm Analyzer （频谱分析仪）、Network Analyzer （网络分析仪）、Tektronix Oscilloscope (Tektronix 示波器)、Current Probe （电流探针）、LabVIEW Instrument （LabVIEW 仪器）、Measurement Probe （测量探针）。

Multisim 10简明教程一1、启动操作，启动Multisim10以后，出现以下界面，如图1所示。

图12、Multisim 10打开后的界面如图2所示：主要有菜单栏，工具栏，缩放栏，设计栏，仿真栏，工程栏，元件栏，仪器栏，电路图编辑窗口等部分组成。

图23、选择文件/新建/原理图，即弹出图3所示的主设计窗口。

图3二、Multisim10常用元件库分类图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。

图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。

图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)”。

其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。

(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。

(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。

Multisim10中如何设置变压器参数
对于这个问题可能很少有涉及这方面的讲解的，因为懂的朋友不会上网浏览这
个问题，而不懂的同学往往苦恼于此，尤其是那些在自己专研学习multisim软件的同学。

之前我也是这种情况，在百度和谷歌上各种论坛中询问最后得到了如何设置参数的方法。

这个方法是自己一步一步做出来的，希望对你有用。

第一步：打开软件。

第二步：器件选择如下（以前我们学的知识是电压比等于线圈
匝数比U1:U2=N1:N2）但是在multisim仿真中利用其提供的理想模型就可以了。

第三步：创建文件并绘制一个测试变压器的原理图（我们的目标是把交流220v 变成一个交流18v 的电路）。

第四步：参数设置如图途中要的是220v（AC）到18v（AC），在Vale标签下，前面的原副默认为100mh先不变，最后一栏中的电感系数
=18/220=0.0818≈0.082.点击OK.
测试电路数据基本上就是我们的220V到18V.。

Multisim10入门Multisim 10仿真入门讲义1、启动操作，启动Multisim10以后，出现以下界面，如图1所示。

图12、Multisim 10打开后的界面如图2所示：主要有菜单栏，工具栏，缩放栏，设计栏，仿真栏，工程栏，元件栏，仪器栏，电路图编辑窗口等部分组成。

图23、选择文件/新建/原理图，即弹出图3所示的主设计窗口。

图3一、Multisim 10功能简介8、NI Multisim 10有丰富的Help功能，其Help系统不仅包括软件本身的操作指南，更要的是包含有元器件的功能解说，Help中这种元器件功能解说有利于使用EWB进行CAI教学。

另外，NI Multisim10还提供了与国内外流行的印刷电路板设计自动化软件Protel及电路仿真软件PSpice之间的文件接口，也能通过Windows的剪贴板把电路图送往文字处理系统中进行编辑排版。

支持VHDL和Verilog HDL语言的电路仿真与设计。

9、利用NI Multisim 10可以实现计算机仿真设计与虚拟实验，与传统的电子电路设计与实验方法相比，具有如下特点：设计与实验可以同步进行，可以边设计边实验，修改调试方便；设计和实验用的元器件及测试仪器仪表齐全，可以完成各种类型的电路设计与实验；可方便地对电路参数进行测试和分析；可直接打印输出实验数据、测试参数、曲线和电路原理图；实验中不消耗实际的元器件，实验所需元器件的种类和数量不受限制，实验成本低，实验速度快，效率高；设计和实验成功的电路可以直接在产品中使用。

10、NI Multisim 10易学易用，便于电子信息、通信工程、自动化、电气控制类专业学生自学、便于开展综合性的设计和实验，有利于培养综合分析能力、开发和创新的能力。

11、电源/信号源库包含有接地端、直流电压源（电池）、正弦交流电压源、方波（时钟）电压源、压控方波电压源等多种电源与信号源。

基本器件库包含有电阻、电容等多种元件。
