基于Multisim10电子数字钟的设计与仿真

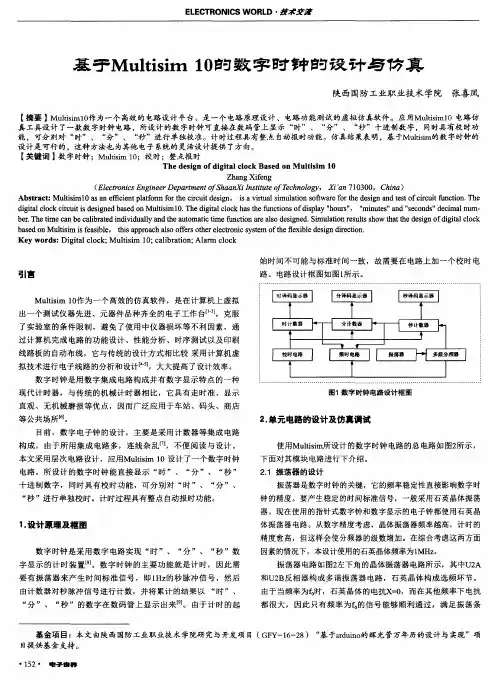

基于multisim 10.0的数字时钟仿真设计一、设计目的1、综合运用数字电路的知识，掌握数字时钟的设计方法。

2、掌握计数器、译码器、分频器的设计原理和设计方法。

3、掌握运用仿真软件multisim 10.0设计综合数字电路的方法。

二、设计意义数字时钟是用数字集成电路构成的、用数码显示的一种现代计时器，与传统机械表相比，它具有走时准确、校时方便、显示直观、无机械传动装置等特点，因而广泛应用于车站、码头、机场、商店等公共场所。

在控制系统中，数字时钟也常用来做定时控制的时钟源。

三、设计要求1、设计一个具有时、分、秒的十进制数字显示的计时器。

2、具有手动校时、校分的功能。

3、通过开关能实现小时的十二进制和二十四进制转换。

4、具有整点报时的功能。

5、用74系列集成电路设计实现6、电路实现的各功能部分用子电路表示。

四、数字时钟的工作原理数字时钟由振荡器、分频器、计数器、译码显示、报时等电路组成。

其中，振荡器和分频器组成标准秒信号发生器，直接决定计时系统的精度。

系统具有时、分、秒的十进制数字显示，因此，应有计数电路分别对“秒脉冲”、“分脉冲”和“时脉冲”计数；由不同进制的计数器、译码器和显示器组成计时系统。

将标准秒信号送入采用六十进制的“秒计数器”，每累计60s就发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用六十进制计数器，每累计60min，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用二十四进制或十二进制计数器，可实现对一天24h或10h的累计。

译码显示电路将“时”、“分”、“秒”计数器的输出状态通过六位七段译码显示器显示出来，可进行整点报时，计时出现误差时，可以用校时电路校时、校分。

数字时钟的原理框图如图1所示。

图1 数字时钟的原理框图五、单元电路设计单元电路分为小时计时模块、分钟和秒计时模块、整点译码电路、时钟产生电路、校时电路等。

待单元电路设计完成后，将各单元电路进行封装连接得到总体电路，进行总体电路的仿真、调试，最终完成数字时钟的设计。

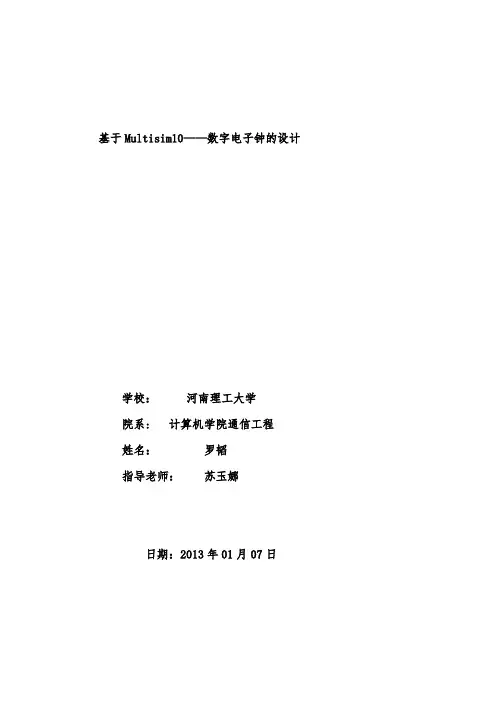

基于Multisim10——数字电子钟的设计学校：河南理工大学院系: 计算机学院通信工程姓名：罗韬指导老师：苏玉娜日期：2013年01月07日目录一、设计基本要求、设计目的随着现代电子技术的发展，人们正处于一个信息时代，现代信息的存储、处理和传输越来越趋于数字化，数字逻辑几乎应用于每一电子设备或电子系统中。

掌握基数字电路技术基础，已成为当代工科大学生的基本要求。

此次要求是设计一个常用的二十四进制数字电子钟，设计的基本要求如下：1.采用七段数码管显示，显示范围为00时00分00秒到23时59分59秒；2.电路具有时间校正功能，暂停功能。

设计实验平台采用Multisim10软件并进行仿真。

二、基本元器件的选择与原理随着数字电子技术的飞速发展，现已生产出形式各异，功能强大的各种元器件，以满足在不同场合、不同条件下的设计要求。

选择适合自己设计的元器件，可最大程度的实现高效、节能等等要求。

多谐振荡器单稳态触发器和施密特触发器主要用于脉冲的整形，多谐振荡器则用于产生脉冲信号。

而利用555集成定时器，可以方便地构成施密特触发器、单稳态触发器和多谐振荡器，并且带负载能力较强。

此次数字电子钟的计数脉冲则由多谐振荡器提供。

脉冲频率取决于RC定时电路。

在Multisim10下构建多谐振荡器，如下图：振荡周期 T =（R43 + 2*R44 )*C1振荡频率 f = 1/T当 R43=R44=Ω， C1=100nF 时，T≈1ms 。

计数器计数器——用于统计输入脉冲CP个数的电路。

计数器的分类：按照计数进制可分为二进制计数器和非二进制计数器；按数字的增减趋势可分为加法计数器、减法计数器和可逆计数器；按计数器中触发器是否与计数脉冲同步可分为同步计数器和异步计数器。

此次设计电子钟统一使用 74LS161 计数芯片。

74LS161 是一种4位二进制同步加法计数器。

（采用下降沿触发方式）74LS161的功能表清零预置使能时钟预置数据输入输出工作模式R D L D EP ET CP D3D2D1D0Q3Q2Q1Q00X X X X X X X X0000异步清零10X X↓d3d2d1d0d3d2d1d0同步置数分秒位实现六十进制电子钟的分秒位是六十进制，在Multisim 中电路设计如图：110X X X X X X保持数据保持11X0X X X X X保持数据保持1111↓X X X X计数加法计数U1（秒数个位）芯片CP端接多谐振荡器，通过与非门实现同步置数、与门与非门共同作用实现向高位进一。

电子技术综合设计报告设计课题：电子数字钟的设计与仿真专业班级：电子信息工程学生姓名：指导教师：设计时间：电子数字钟的设计与仿真设计者指导教师摘要数字钟能经振荡器、计数器、译码和显示电路准确地将时间“时”“分”“秒”用数字的方式显示出来，并且需要校正电路使其准确工作，还可以有定时和报时功能。

研究数字钟及扩大其应用，有着非常现实的意义。

本文在Multisim基础上设计的数字钟，是由数字集成电路构成、用数码管显示。

关键词数字钟振荡器计数器译码显示仿真引言数字钟是一种用数字电路技术实现时、分、秒计时的装置，钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。

诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播。

而且与传统的机械钟相比，它具有走时准确、显示直观、无机械传动、无需人的经常调整等优点。

数字钟的设计涉及到模拟电子与数字电子技术，其中绝大部分是数字部分、逻辑门电路、数字逻辑表达式、计算真值表与逻辑函数间的关系、编码器、译码器显示等基本原理。

现在主要用各种芯片实现其功能，更加方便和准确。

Multisim 8作为一种高效的设计与仿真平台。

其强大的虚拟仪器库和软件仿真功能，为电路设计提供了先进的设计理念和方法。

1 设计任务与要求1.1设计+5V稳压电源；1.2用LED管显示时、分、秒；1.3具有校时功能；1.4具有整点报时功能；1.5具有闹钟功能；1.6应用Multisim仿真软件对电路进行关键元器件参数的选择、主要功能特性的仿真与电路特性分析。

2 方案设计与论证该设计主要由以下几部分组成:震荡器、秒计数器、分计数器、时计数器、BCD-七段显示译码/驱动器、LED七段显示数码管、时间校准电路[3]。

数字钟数字显示部分，采用译码与二极管串联电路，将译码器、七段数码管连接起来，组成十进制数码显示电路，即时钟显示。

要完成显示需要6个数码管，八段的数码管需要译码器械才能显示，然后要实现时、分、秒的计时需要60进制计数器和24进制计数器，在在仿真软件中发生信号可以用函数发生器仿真，频率可以随意调整。
