汽车故障诊断仪介绍前言！随着汽车科技的不断发展，自动化电控技术在新型汽车的制造与维护过程中被使用，新型的汽车采用了大量的电子控制单元（Electronic Control Unit，简称ECU），汽车的维修和保养不再是简单的机械操作,而是越来越倚重电子化、电脑化的专业工具。
过去的汽车维修是以机械修理与零件修复为主，而现代汽车维修则驱于以机电系统诊断为核心的诊断技术。
为了因应新趋势，各车厂在进行汽车电子控制系统设计的同时，也大幅度地增加了故障自诊功能的系统设计。
自诊系统能够在汽车运行过程中不断地监测电子控制系统，包括：引擎起动、引擎运转、水温、行车时速、电子点火、供油、进气、负载等各系统运作状况。
一旦发生异常情况，再依设定之特定演算法解析出故障原因，并将这些故障码存储在行车系统ECU 的记忆体中，同时起动相对应的故障运行模组功能及执行安全措施(如故障指示灯/故障警告语音/自动停止对应功能)，提醒故障汽车需到修理厂进行维修；而技术维修人员可以利用汽车诊断设备读取其故障码，精确地进行故障问题诊断与排除。
一、车控协议与诊断设备目前各国车厂使用的车控通讯协议有下列几种：•CAN/MOST/LIN/FlEXRAY•ISO/VPW/PWN/KWP2000•其它车种数位/类比专属控制信号及协议台湾新款汽车大多使用ISO协议，旧型欧洲车则使用KWP协议，部份的BENZ车使用MOST 的协议，比较新款/高级的日本/欧洲车种也使用到CAN BUS协议(VAG的AUDI/VW B6、MAZDA 6等)，而下一代的明星协议则是FlexRay。
CAN BUS协议也常被使用至自动化工业控制系统中(如温度控制/电梯冷气控制等)。
通常在方向盘下方与脚踏板上缘间会有个J1962 16PIN的诊断插座，让您可以通过OBD2连接线来连接16 PIN J1962的插座，读取ECU数据资料。
目前汽车电脑诊断设备可分为2种类型:（1）通用型诊断设备手持式: 只可读取/清除错误码，错误码会以PXXX的字串显示在LCD上，错误码读出来后要翻手册对照。

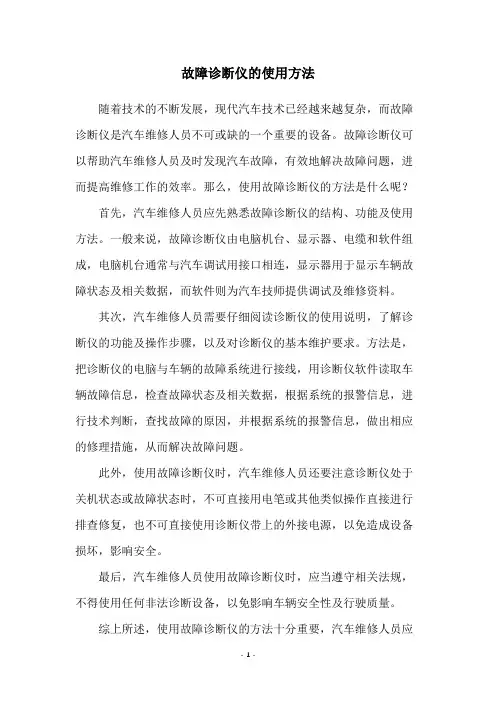

诊断仪的使用方法随着汽车技术的不断发展，现代汽车的故障排查变得越来越复杂，需要使用专业的诊断仪进行检测。
诊断仪是一种用于检测汽车故障的工具，它可以帮助汽车维修技师快速、准确地定位故障，并提供解决方案。
本文将介绍诊断仪的使用方法，帮助读者更好地了解和使用这一工具。
一、准备工作在使用诊断仪之前，需要进行一些准备工作。
首先，检查诊断仪的电源是否正常，以确保其能够正常工作。
其次，需要确认诊断仪的连接线是否正确连接到汽车的OBD插口上。
OBD插口通常位于汽车驾驶室的底部，可以通过查找汽车用户手册或互联网上的相关信息找到其位置。
最后，需要打开汽车的电源，启动发动机，并将车辆停放在平坦的地面上，以确保安全。
二、选择诊断模式在连接诊断仪后，需要选择相应的诊断模式。
诊断模式通常包括基本诊断、全面诊断和特殊功能诊断等。
基本诊断模式用于检测汽车的基本信息，例如车速、发动机转速、水温等；全面诊断模式则可以检测更详细的信息，例如故障代码、传感器数据等；特殊功能诊断模式可以对一些特殊的功能进行诊断，例如ABS系统、空调系统等。
选择适当的诊断模式可以更快速地定位故障。
三、开始诊断在选择好诊断模式后，可以开始进行诊断。
根据诊断仪的提示，可以进行相应的操作，例如选择故障代码检测、传感器数据检测等。
在进行诊断时，需要注意以下几点：1.注意安全。
在进行诊断时，需要将车辆停放在平坦的地面上，并确保车辆处于停车状态。
同时，需要注意安全，避免发生意外事故。
2.耐心等待。
在进行诊断时，需要耐心等待诊断仪的反应，避免过度操作。
3.注意数据的准确性。
在进行诊断时，需要注意数据的准确性，避免因数据错误而导致误判。
四、解决问题在诊断出问题后，需要进行相应的解决方案。
根据诊断仪的提示，可以进行相应的操作，例如更换零部件、修理电路等。
在进行修理时，需要注意以下几点：1.选择合适的零部件。
在更换零部件时，需要选择与原件相同的规格和型号，以确保其正常工作。
掌握汽车发动机诊断仪的正确使用方法随着现代汽车技术的不断发展，汽车发动机诊断仪成为了一种非常重要的工具。
它可以帮助汽车维修技师快速诊断出发动机故障，提高工作效率，同时减少了维修过程中的猜测和试错。
然而，使用汽车发动机诊断仪的正确方法对提高诊断的准确性和可靠性至关重要。
本文将详细介绍掌握汽车发动机诊断仪的正确使用方法，包括以下几个步骤：1. 准备工作- 手动检查：在使用诊断仪之前，进行手动检查是非常重要的。
检查发动机区域是否有明显的泄漏、线路是否连接正常以及是否有明显的损坏。
- 确定供电：检查诊断仪是否需要外部供电，并确保其电源线与车辆的电池连接正常。
- 了解车辆信息：对于不同品牌和型号的车辆，可能需要不同的诊断仪。
在使用之前，对车辆的品牌、型号和年份有一个基本了解，以便正确选择诊断仪的参数和设置。
2. 设置诊断仪- 连接诊断仪：根据诊断仪和车辆的连接接口，正确将诊断仪与车辆连接。
这通常包括连接OBD接口、USB接口或无线连接。
- 选择车辆信息：在诊断仪上选择正确的车辆信息，如品牌、型号和年份。
这对于后续的诊断过程非常重要，因为不同的车辆有不同的传感器和系统。
- 设置参数：根据需要，设置诊断仪的参数，如语言、单位制和诊断深度。
这些设置将影响到诊断结果的显示和分析。
3. 进行诊断- 读取故障码：在诊断仪上选择相应的功能，读取并记录故障码。
故障码是车辆故障的重要指示器，可以帮助诊断人员快速定位问题所在。
- 分析故障码：根据读取到的故障码，进行详细的分析。
一些诊断仪可以提供故障码的解释和建议修复方案，但也需要诊断人员的经验和专业知识来综合判断。
- 进行实时数据监测：诊断仪可以监测并记录车辆的各种参数，如车速、转速、冷却液温度等。
通过观察这些参数的变化，诊断人员可以进一步判断和分析故障。
- 试验模式：一些诊断仪还提供了试验模式，可以帮助诊断人员通过在不同的工况下进行测试和观察，进一步确认故障点。
4. 解决故障- 修复故障：根据故障码和分析结果，采取适当的措施来修复汽车故障。

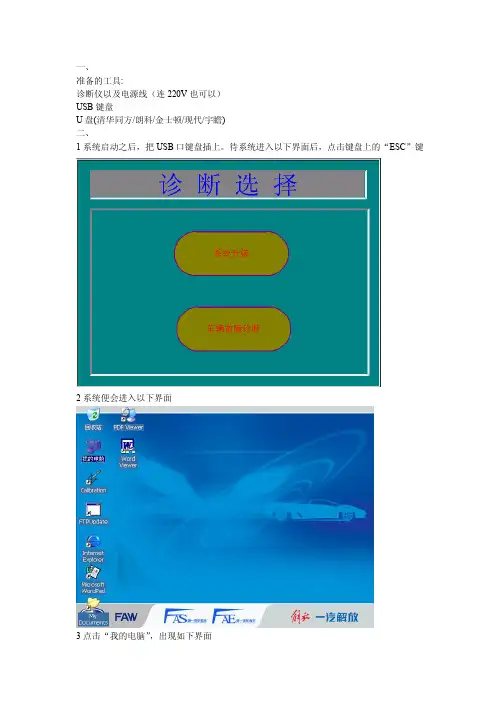

一、准备的工具:诊断仪以及电源线（连220V也可以）USB键盘U盘(清华同方/朗科/金士顿/现代/宇瞻)二、1系统启动之后，把USB口键盘插上。
待系统进入以下界面后，点击键盘上的“ESC”键2系统便会进入以下界面3点击“我的电脑”，出现如下界面4把USB键盘拔掉，把升级用的优盘插上，等待一会，出现盘符“硬盘2”“硬盘2”是U盘，如显示确定u盘识别成功三、U盘文件1.u盘目录里ProudctFile2. ProudctFile文件里放入ECU升级文件。
如图ProudctFile文件里的名称对比电控系统生产文件名优盘存储路径ProudctFile6DL1 Denso.Dat4DL1 Denso.Dat6DL2/6DM batt_1_data_trimmed.dat6DF3 batt_1_data_trimmed.dat4DF3 batt_1_data_trimmed.dat4DC2 BOSCH498.datBF6M DeutzAll.datBF4M DeutzAll.datECAS ecas.dat6DE3 Motorola.xcalA00 BOSCHA00.datB00 BOSCHB00.dat以上操作完成后可以在诊断仪上操作。
四、诊断仪操作1. 选择跟车型号对应的电控系统（如6DL1/6DL2/4DF3...等）2. 诊断仪功能选择里选择“ECU程序更新”3. U盘获取升级文件（登陆名称：FAW 密码：1234）4. 显示按“确定”开始拷贝升级数据点ok5. 拷贝生产文件完成进度框显示完成6. 显示升级结束7. 连车直点“ECU升级”。
汽车解码器工作原理
汽车解码器，也称为故障诊断仪或车载诊断系统（OBD）读取工具，主要用于与汽车的电子控制单元（ECU）进行通信，以获取车辆运行状态、故障信息以及控制某些功能。
其工作原理可以概括如下：
1.连接通信：汽车解码器通过OBD接口（通常位于驾驶舱内靠近方向盘
的位置）与车辆的ECU相连接。
OBD接口符合国际统一标准，如
OBD-II，使得不同品牌和型号的汽车都能使用通用或专用的解码器。
2.数据交换协议：解码器按照规定的通信协议（例如ISO 9141、SAE
J1850、CAN等）与ECU进行双向通信。
这些协议规定了数据传输格
式、速率和命令集。
3.读取故障码：当车辆出现故障时，ECU会记录相应的故障代码（DTC，
Diagnostic Trouble Codes）。
解码器通过发送指令查询并读取这些代码，帮助技术人员识别可能存在的问题所在。
4.实时监控参数：除了故障码外，解码器还可以实时监测和显示车辆各项
运行参数，如发动机转速、车速、冷却液温度、燃油压力等，以便于分析车辆性能和故障现象。
5.执行测试及重置：在某些情况下，解码器还可用于执行特定的系统测试
或者清除已存储的故障码，比如完成排放系统相关的自诊断循环
（OBD-II中的readiness monitors）。
6.编程与设定：部分高级解码器具有对ECU重新编程的功能，可用于刷新
软件版本、调整控制参数甚至初始化新部件等高级操作。
综上所述，汽车解码器是通过标准化的接口和通信协议，实现与车辆ECU 的信息交互，为维修人员提供必要的故障诊断依据和维修辅助工具。

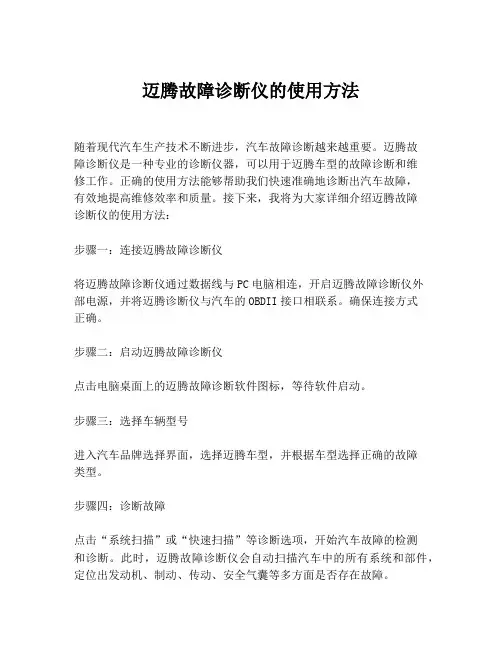

迈腾故障诊断仪的使用方法
随着现代汽车生产技术不断进步，汽车故障诊断越来越重要。
迈腾故
障诊断仪是一种专业的诊断仪器，可以用于迈腾车型的故障诊断和维
修工作。
正确的使用方法能够帮助我们快速准确地诊断出汽车故障，
有效地提高维修效率和质量。
接下来，我将为大家详细介绍迈腾故障
诊断仪的使用方法：
步骤一：连接迈腾故障诊断仪
将迈腾故障诊断仪通过数据线与PC电脑相连，开启迈腾故障诊断仪外
部电源，并将迈腾诊断仪与汽车的OBDII接口相联系。
确保连接方式
正确。
步骤二：启动迈腾故障诊断仪
点击电脑桌面上的迈腾故障诊断软件图标，等待软件启动。
步骤三：选择车辆型号
进入汽车品牌选择界面，选择迈腾车型，并根据车型选择正确的故障
类型。
步骤四：诊断故障
点击“系统扫描”或“快速扫描”等诊断选项，开始汽车故障的检测
和诊断。
此时，迈腾故障诊断仪会自动扫描汽车中的所有系统和部件，定位出发动机、制动、传动、安全气囊等多方面是否存在故障。
步骤五：分析并修复故障
根据诊断结果及时分析并修复汽车故障问题。
在此过程中，可以查看
汽车各传感器的数据信息，分析数据信息确定故障原因，进行针对性
修复。
在检修完成后，系统会生成相应的报告，记录诊断的故障信息。
综上所述，使用迈腾故障诊断仪需要步骤清晰，操作规范，当我们使
用迈腾故障诊断仪进行汽车维修时，必须认真阅读使用手册，掌握操
作步骤，避免错误的操作给维修带来不必要的损失。

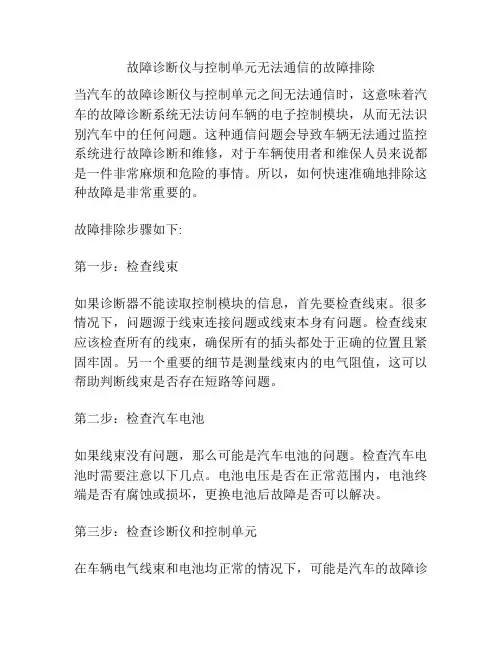

故障诊断仪与控制单元无法通信的故障排除当汽车的故障诊断仪与控制单元之间无法通信时，这意味着汽车的故障诊断系统无法访问车辆的电子控制模块，从而无法识别汽车中的任何问题。
这种通信问题会导致车辆无法通过监控系统进行故障诊断和维修，对于车辆使用者和维保人员来说都是一件非常麻烦和危险的事情。
所以，如何快速准确地排除这种故障是非常重要的。
故障排除步骤如下:第一步：检查线束如果诊断器不能读取控制模块的信息，首先要检查线束。
很多情况下，问题源于线束连接问题或线束本身有问题。
检查线束应该检查所有的线束，确保所有的插头都处于正确的位置且紧固牢固。
另一个重要的细节是测量线束内的电气阻值，这可以帮助判断线束是否存在短路等问题。
第二步：检查汽车电池如果线束没有问题，那么可能是汽车电池的问题。
检查汽车电池时需要注意以下几点。
电池电压是否在正常范围内，电池终端是否有腐蚀或损坏，更换电池后故障是否可以解决。
第三步：检查诊断仪和控制单元在车辆电气线束和电池均正常的情况下，可能是汽车的故障诊断仪和控制单元有故障。
需要检查诊断仪和控制单元是否能够正常地通信。
通过检查诊断仪和控制单元的配置和参数，来确认设备是否能够正确地同步。
第四步：检查控制单元的故障码如果以上步骤仍未能解决问题，可以使用诊断仪扫描控制单元的故障码。
这会告诉您控制单元遇到的硬件故障或软件故障。
控制单元的故障码可以帮助您有效地诊断并解决问题。
总结当汽车的故障诊断仪和控制单元无法通信时，需要按照以上步骤排查故障。
通常情况下，问题源于电气线束，电池或是故障诊断仪和控制单元。
如果以上步骤无法解决问题，建议联系专业技术人员进行检测，以确保故障的准确性和解决方案的合理性。
除了上述几个方面外，还有一些可能导致故障诊断仪和控制单元无法通信的不太常见的因素，包括但不限于：1. 外部干扰通常，汽车的电气线束和电池在生产过程中都受到优良的质量控制，但是当车辆使用了一段时间后，可能会遇到外部干扰，比如强烈的电磁波、射频信号等，这些都可能会导致诊断仪和控制单元之间的通信受到干扰。
