分体空调结构介绍

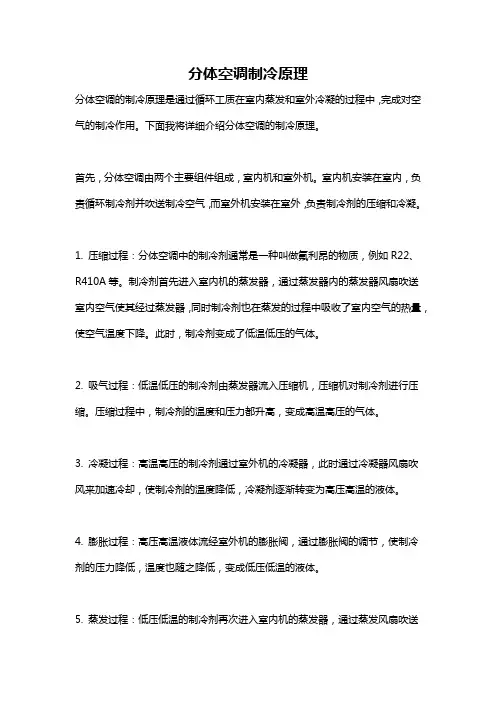

分体空调制冷原理分体空调的制冷原理是通过循环工质在室内蒸发和室外冷凝的过程中，完成对空气的制冷作用。

下面我将详细介绍分体空调的制冷原理。

首先，分体空调由两个主要组件组成，室内机和室外机。

室内机安装在室内，负责循环制冷剂并吹送制冷空气，而室外机安装在室外，负责制冷剂的压缩和冷凝。

1. 压缩过程：分体空调中的制冷剂通常是一种叫做氟利昂的物质，例如R22、R410A等。

制冷剂首先进入室内机的蒸发器，通过蒸发器内的蒸发器风扇吹送室内空气使其经过蒸发器，同时制冷剂也在蒸发的过程中吸收了室内空气的热量，使空气温度下降。

此时，制冷剂变成了低温低压的气体。

2. 吸气过程：低温低压的制冷剂由蒸发器流入压缩机，压缩机对制冷剂进行压缩。

压缩过程中，制冷剂的温度和压力都升高，变成高温高压的气体。

3. 冷凝过程：高温高压的制冷剂通过室外机的冷凝器，此时通过冷凝器风扇吹风来加速冷却，使制冷剂的温度降低，冷凝剂逐渐转变为高压高温的液体。

4. 膨胀过程：高压高温液体流经室外机的膨胀阀，通过膨胀阀的调节，使制冷剂的压力降低，温度也随之降低，变成低压低温的液体。

5. 蒸发过程：低压低温的制冷剂再次进入室内机的蒸发器，通过蒸发风扇吹送室内空气使其经过蒸发器。

在蒸发的过程中，制冷剂从液体转变为气体，吸收了空气的热量，从而使空气的温度进一步下降。

通过上述的循环过程，分体空调实现了对室内空气的制冷。

制冷剂在蒸发器中吸收了室内空气的热量，使空气温度降低，然后通过压缩机压缩和冷凝器冷凝的过程，将热量释放到室外，从而实现了对空调室内空气的制冷效果。

值得一提的是，分体空调采用的制冷剂都是对臭氧层无害的环保制冷剂。

这些制冷剂被广泛使用是因为它们具有较低的热容和高的传热效果，使得制冷循环更加高效。

此外，分体空调的制冷原理也是由于制冷剂的循环流动较为复杂，需要空调系统的各个组件相互协作，因此对空调系统的维护和保养也非常重要，以确保其正常运行和使用寿命的延长。

简述空调系统的分类空调系统是现代家庭和商业场所中常见的重要设备，它可以调节室内温度、湿度以及通风，提供舒适的室内环境。

根据不同的工作原理和应用领域，空调系统可以分为几种不同的分类。

以下是对空调系统的详细分类介绍。

一、中央空调系统中央空调系统是大型建筑物和商业场所常用的空调系统，它通过一系列的通风管道将冷（热）空气输送到各个房间或办公区域。

中央空调系统具有集中供冷、供热和通风的优势，可以通过一个集中控制系统来实现全面的调节。

这种系统主要由空调机组、冷却塔、风扇盘管、通风管道组成。

二、分体式空调系统分体式空调系统是较小型建筑和家庭中最为常见的空调系统，它由一个室内机和一个室外机组成。

室内机通过冷气管和电气线连到室外机，通过制冷工质在室内机和室外机之间循环流动，实现室内空气的制冷或加热。

分体式空调系统结构简单，易于安装和维护，但只能供应单个房间，无法满足大型建筑的整体需求。

三、变频空调系统变频空调系统是一种先进的空调技术，它采用变频压缩机来控制制冷量的输出，并通过调整压缩机的转速来实现精确的温度调节。

相比传统的定频空调系统，变频空调系统具有更高的效能和节能优势，能够根据实际需要自动调节制冷量，从而达到更为舒适和能效优化的室内环境。

四、VRV/VRF多联机空调系统VRV（变冷媒量制冷系统）或VRF（变制冷剂量制冷系统）多联机空调系统是一种集中供冷、供热和通风于一体的高级空调系统。

它采用一台大功率的冷凝机外机，通过多个室内机组进行制冷或加热。

每个室内机组都可以独立控制温度和风向，实现不同房间或区域的个性化调节。

VRV/VRF多联机系统具有高效、节能、灵活、舒适的特点，适用于大型办公楼、商业场所和酒店等高需求环境。

五、中央新风空调系统中央新风空调系统能够在调节室内温度的同时，还能通过过滤器清洁室内空气，提供新鲜空气进入。

它通过一个独立的新风管道系统将新风引入室内，排出室内陈旧的空气。

这种系统能够确保室内空气质量的卓越，使居住者更加健康和舒适。

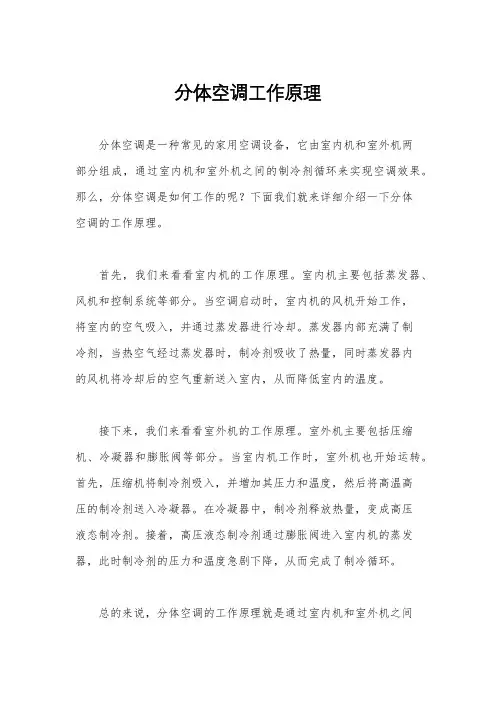

分体空调工作原理分体空调是一种常见的家用空调设备，它由室内机和室外机两部分组成，通过室内机和室外机之间的制冷剂循环来实现空调效果。

那么，分体空调是如何工作的呢？下面我们就来详细介绍一下分体空调的工作原理。

首先，我们来看看室内机的工作原理。

室内机主要包括蒸发器、风机和控制系统等部分。

当空调启动时，室内机的风机开始工作，将室内的空气吸入，并通过蒸发器进行冷却。

蒸发器内部充满了制冷剂，当热空气经过蒸发器时，制冷剂吸收了热量，同时蒸发器内的风机将冷却后的空气重新送入室内，从而降低室内的温度。

接下来，我们来看看室外机的工作原理。

室外机主要包括压缩机、冷凝器和膨胀阀等部分。

当室内机工作时，室外机也开始运转。

首先，压缩机将制冷剂吸入，并增加其压力和温度，然后将高温高压的制冷剂送入冷凝器。

在冷凝器中，制冷剂释放热量，变成高压液态制冷剂。

接着，高压液态制冷剂通过膨胀阀进入室内机的蒸发器，此时制冷剂的压力和温度急剧下降，从而完成了制冷循环。

总的来说，分体空调的工作原理就是通过室内机和室外机之间的制冷剂循环来实现空调效果。

当室内温度过高时，室内机工作，将空气冷却后送入室内；而室外机则通过压缩机、冷凝器和膨胀阀等部件完成制冷剂的循环，从而实现了整个空调系统的工作。

除了以上介绍的工作原理外，分体空调还有一些智能控制系统，可以根据室内温度和用户需求进行自动调节，提高了空调的舒适度和节能性能。

总的来说，分体空调的工作原理相对简单清晰，通过室内机和室外机之间的制冷剂循环来实现空调效果。

随着科技的不断发展，分体空调的节能性能和舒适度也在不断提高，为人们的生活带来了更多的便利和舒适。

希望本文能够帮助大家更加深入地了解分体空调的工作原理，为大家的生活带来一些帮助。

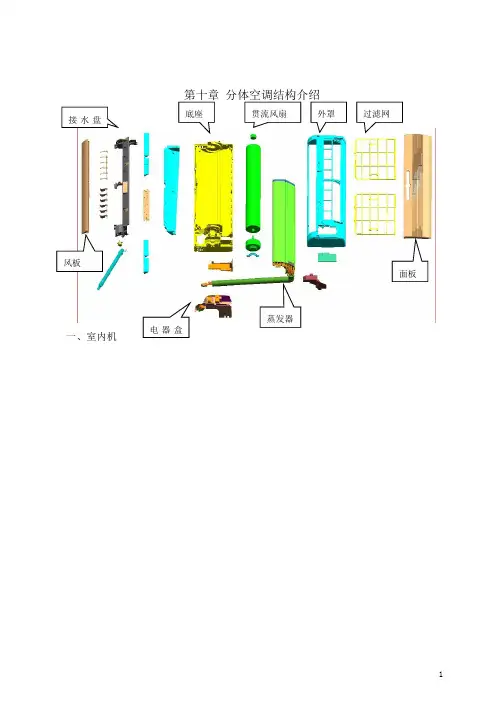

一、室内机底座 贯流风扇 外罩 过滤网面板蒸发器电器盒接水盘风板现有分体机通用的结构方式见上图(分体机的结构爆炸图），主要介绍几种结构特点:a）、底座及风道结构分体机的室内机结构是从底座开绐构筑起来的，按结构的分类，可以说一个底座就是分体机的一个主体。

底座的结构基本上已体现了整台空调器的大部分结构，从底座的结构可以判断到整台空调器的能力范围。

从我们设计的角度考虑，底座较多是以风道的结构考虑，其实底座大部分的空间就是一个风道腔（又称为蜗壳），它与导风座（接水盘）配合就组成一个完整的风道.现时我们的风道都是参考国内外的样机,通过进行噪音风量的测试，选择噪音风量很好的室内机作为样板机，然后通过测数，抄取风道曲线，做CNC手样，通过噪音风量试验的测试作为验证，根据情况作适当的参数修改，就进入最终的风道建模设计。

b）、蒸发器结构分体机的蒸发器结构形式也比较多，有直排、双折、三折、四折、多折、弧形的结构排布方式，安装方式基本上是采用两端板固定，右侧出管的方式。

无论采用那种结构方式,蒸发器必须注意以下几点，并及时处理:1．蒸发器翅片应整齐不倒片、不翘起.倒片和翘起都会引起冷凝水流动不畅而造成滴水现象。

2．蒸发器长度公差控制在±2mm以下,装配时发现装配孔偏移较大时，应及时检查蒸发器长度是否符合要求,强制性的装配会造成蒸发器变形或底座变形。

如果是底座变形，很容易产生风道变形，这样很容易产生异音。

3．蒸发器折弯处及接合处应保证一定的密封性,我们一般在接合处贴一PU海绵,从而使空气更多地从翅片表面流过，发挥应有的换热效果。

另外折弯处不能有翅片的堆积，折弯的角度以45°以下为宜，这样才能有效的确保冷凝水的排放。

c）、凝排结构凝排即冷凝水和凝露水的排放，在分体机中，凝排结构相当关键，在设计不周、装配不到位等都会影响到冷凝水的排放。

在分体机中冷凝水的排放方式基本是：蒸发器产生冷凝水，冷凝水分布在翅片、铜管上，以三折蒸发器为例，前二折蒸发器的冷凝水是顺着翅片及端板直接流到接水盘上，另外一折安装是插到底座上，冷凝水从底座上的排水槽引导到接水盘上，而蒸发器两端的弯管及辅助管上产生和冷凝水侧直接滴到接水盘或底座排水槽上，为防止水滴下产生溅射，还特别设计有一块挡水板挡水。

空调器的结构本节主要介绍目前常用的分体式空调器和立柜式空调器。

1．分体式空调器分体式空调器整机分为室内机组和室外机组。

两机组以连接管道相连，构成制冷系统。

由于把主要噪声源――室外机组（包括压缩机、风机、冷凝器等）置于室外，机组的噪声远低于其他形式的房间空调器；而且，室内机组造型新颖、优雅别致，安装位置不受限制，可以壁挂、吊顶、落地，且不损伤室内建筑。

安装时，只要将室内机组和室外机组的连接管道对接，即可使用。

维修时，由于机组分体安装，如室外机组一般放在阳台、院子等地方，全暴露在空气中，容易观察和维护；安放在室内的机组，拆卸也很方便。

(1)分体壁挂式空调器的结构。

该空调器室内机组蒸发器安装在上面，细长离心风叶的贯流风机装在下面，机组是上进风下出风。

其室内机组是挂在墙壁上，一般挂高在1.8 -2.0m之间。

壁挂式空调器的优点是造型和色彩美观，挂在墙上不占用地面面积，且起到装饰的作用，另外其噪声特别低。

缺点是风压偏低，冷风送不远，会形成室内冷风死角，另外其安装要求较高。

图2-13所示为分体壁挂式空调器外形，室内机组主要由外壳、蒸发器、贯流风扇及电器控制系统等组成。

图2-14为分体壁挂式空调器室内机组结构分解图。

室内机组外壳一般采用流线型、圆弧面相结合，格调高雅、造型新颖，表面再进行光亮、喷花处理，色调具有时代感，可以配合室内装饰。

外壳的前面是进风格栅，接着是空气过滤网，外壳的后面装有与室外机组连接的制冷剂液管和气管．动力电线及控制电线。

蒸发器一般斜装在机壳的前上部，而贯流风扇则装在外壳的下部，它把经过蒸发器冷却后的室内空气吸人并吹出，保持室内空气的不断循环。

出风口处装有可控制上下出风的导风板及左右送风格栅。

图2-13分体壁挂式空调器外形图1-室内机外壳；2一进风格栅；3-固定板；4-红外接收器；5-导风板；6-出风格栅；7-空气过滤网；8-连接管；9-排水管；10-高压阀；11-低压阀；12-提手；13-室外机面罩；14-进风格栅（左侧面和背面）；15-出风口；16-排风护罩；17-有线控制器；18-无线控制器图2-14分体壁挂式空调器室内机组结构分解图l一挂墙板；2一骨架；3-含油轴承；4-贯流风扇；5-电机；6-接水盘；7排水管；8-步进电机；9-蒸发器；10-进出管接头；11-电器箱体；12控制基板；13温度传感器；14固定夹；15-传感器；16-弹簧片；17-变压器；18接线端子排：19接收显示板；20-压线盖；21-电源线；22 -前罩壳；23-进风栅；24-装饰盖；25-右装饰盖；26-赤线窗口；27-空气过滤网；28-遥控器；29一遥控器支架；30-电池；31-排水管；32-管夹；33-排水弯头室外机组主要由外壳、底盘、压缩机、冷凝器、毛细管（或膨胀阀）、电磁继电器、过热保护器及轴流风机等组成。

空调方案讲解空调在现代社会已经成为人们日常生活和工作中不可或缺的一部分。

为了提供舒适的室内温度和空气质量，不同类型的建筑物和使用场所需要采用不同的空调方案。

本文将对几种常见的空调方案进行讲解，帮助读者更好地了解和选择适合自己的空调方案。

一、中央空调系统中央空调系统是一种集中供冷和供暖的方案，适用于大型商业建筑、办公楼和住宅小区等场所。

中央空调系统主要由冷却机组、空气处理机组、管道系统和末端分配系统组成。

首先，冷却机组通过制冷循环将热量从室内吸收，并通过管道输送到空气处理机组；然后，空气处理机组进一步处理空气，去除污染物和调节湿度，最后将冷（热）风通过管道送至末端分配系统，从而实现整个建筑物的空调效果。

中央空调系统的优势在于能够同时调节多个房间或空间的温度，具备集中管理和控制的特点。

然而，由于中央空调系统的建设和运行成本较高，对于小型住宅和办公室来说可能不太适用。

二、分体空调系统分体空调系统通常由室内机和室外机两部分组成。

室外机通过制冷循环吸收室内热量，并将热量排放至室外空气中。

室内机则通过风机将冷（热）风吹入室内，实现温度调节和空气循环。

相比于中央空调系统，分体空调系统的安装和使用较为简单，适用于小型住宅、商铺和办公室等单一空间。

用户可以根据实际需求选择适当的分体空调功率和数量，以满足不同场所的需求。

然而，分体空调系统的缺点在于室内机数量较多时会占用室内空间，且室内机之间的协调和控制相对复杂。

三、多联机空调系统多联机空调系统是在分体空调系统的基础上进一步发展而来的一种方案。

它采用一台室外机和多个室内机的组合，可以同时供应多个房间或空间的空调需求。

室外机通过制冷循环将热量传输到室内机，并通过多个室内机分别进行温度调节和空气循环。

多联机空调系统具备中央空调系统的灵活性和分体空调系统的便捷性，适用于住宅和商业场所等各种规模的建筑物。

它可以通过增减室内机的数量来满足需求的变化，并且室内机之间的协调和控制相对简单。

分体式空调制冷原理分体式空调的制冷原理是通过循环的制冷工质流体在室内机和室外机之间完成换热，从而实现室内空气的制冷。

下面我将详细介绍分体式空调的制冷原理。

首先，我们来了解分体式空调的主要组成部分。

分体式空调由室内机、室外机、连接管路和遥控器等组成。

室内机包括蒸发器、风扇和过滤器等，室外机包括冷凝器、压缩机和膨胀阀等。

制冷过程一般分为蒸发和冷凝两个过程。

在分体式空调中，室内机和室外机各自承担了对应的过程。

首先，让我们来看看蒸发过程。

1. 蒸发过程：当空调运行时，室内机中的风扇将室内空气吹过蒸发器。

蒸发器内部包含一些扁平的管道，制冷剂（一般为氟利昂）通过这些管道流动。

当室内空气经过蒸发器时，空气中的热量会传递给制冷剂，使制冷剂从液态变为气态。

而制冷剂吸收的热量会让室内空气温度下降，从而实现了室内空气的制冷效果。

同时，风扇将制冷剂蒸发产生的冷空气送入室内，使得室内温度降低。

2. 冷凝过程：在蒸发器中蒸发后，制冷剂以气态进入室外机中的压缩机。

压缩机负责将制冷剂的压力提高，使其温度升高。

高温高压的制冷剂进一步流入冷凝器中。

冷凝器通过风扇将室外的空气吹过制冷剂管道，制冷剂会失去热量而变回液态。

这个过程中，室外的热量会被排出，从而降低室外温度。

冷凝后的制冷剂再次经过膨胀阀降压，回到蒸发器中完成制冷过程的循环。

制冷过程中，室内机内的风扇负责将制冷剂的热量吹入室内，从而使室内空气变得凉爽。

通过遥控器可以调节室内机的工作模式和温度，从而实现更舒适的环境。

分体式空调的制冷原理基于制冷剂的热力学性质和换热原理，通过室内机和室外机之间的循环流动，实现了室内空气的制冷。

制冷剂在蒸发和冷凝过程中完成了吸热和放热的转换，从而能够有效地调节室内温度。

总结而言，分体式空调的制冷原理就是通过循环的制冷剂流动，在室内机和室外机之间完成换热，从而实现室内空气的制冷。

这种制冷原理基于制冷剂的热力学性质和换热原理，通过蒸发和冷凝过程实现了室内空气的制冷效果。

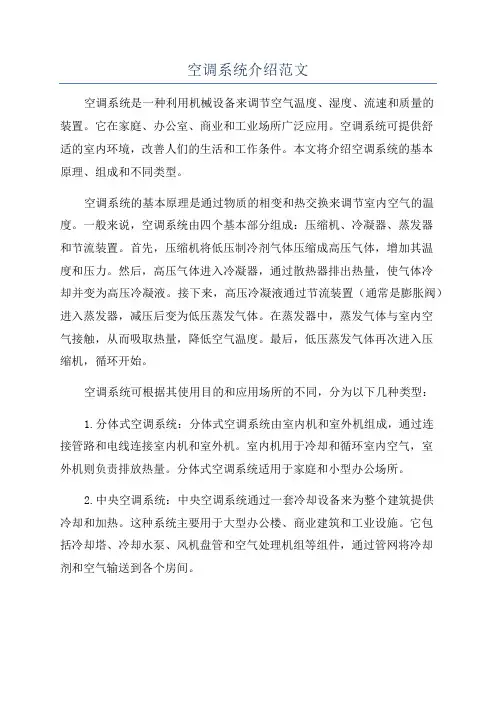

空调系统介绍范文空调系统是一种利用机械设备来调节空气温度、湿度、流速和质量的装置。

它在家庭、办公室、商业和工业场所广泛应用。

空调系统可提供舒适的室内环境，改善人们的生活和工作条件。

本文将介绍空调系统的基本原理、组成和不同类型。

空调系统的基本原理是通过物质的相变和热交换来调节室内空气的温度。

一般来说，空调系统由四个基本部分组成：压缩机、冷凝器、蒸发器和节流装置。

首先，压缩机将低压制冷剂气体压缩成高压气体，增加其温度和压力。

然后，高压气体进入冷凝器，通过散热器排出热量，使气体冷却并变为高压冷凝液。

接下来，高压冷凝液通过节流装置（通常是膨胀阀）进入蒸发器，减压后变为低压蒸发气体。

在蒸发器中，蒸发气体与室内空气接触，从而吸取热量，降低空气温度。

最后，低压蒸发气体再次进入压缩机，循环开始。

空调系统可根据其使用目的和应用场所的不同，分为以下几种类型：1.分体式空调系统：分体式空调系统由室内机和室外机组成，通过连接管路和电线连接室内机和室外机。

室内机用于冷却和循环室内空气，室外机则负责排放热量。

分体式空调系统适用于家庭和小型办公场所。

2.中央空调系统：中央空调系统通过一套冷却设备来为整个建筑提供冷却和加热。

这种系统主要用于大型办公楼、商业建筑和工业设施。

它包括冷却塔、冷却水泵、风机盘管和空气处理机组等组件，通过管网将冷却剂和空气输送到各个房间。

3.窗式空调系统：窗式空调系统将冷却设备集成于一个单元，通过安装在窗户或墙壁上的装置提供冷却和加热。

这种类型的空调系统适用于小型房间和办公室。

4.全空气空调系统：全空气空调系统是一种新型的空调系统，通过将室外新鲜空气与室内空气混合再送入室内，提供更好的室内空气质量。

这种系统还可以通过加热和过滤来实现空气净化和湿度控制。

5.可变制冷剂流量（VRF）空调系统：VRF空调系统是一种节能高效的空调系统，通过根据不同房间的需求控制制冷剂的流量和温度来提供个性化的空调，实现精确控温。

分体空调工作原理分体空调是一种常见的家用空调设备，它由室内机和室外机两部分组成，通过室内机和室外机之间的制冷循环来实现室内空气的制冷或制热。

那么，分体空调是如何工作的呢？下面我们就来详细了解一下分体空调的工作原理。

首先，我们来看一下室外机的工作原理。

室外机内部包含压缩机、冷凝器和膨胀阀等关键部件。

当分体空调需要制冷时，室外机的压缩机开始工作，将低压、低温的制冷剂气体吸入，然后通过压缩将其压缩成高压、高温的气体。

接着，高温的制冷剂气体通过冷凝器散发热量，使其冷却成高压、高温的液态制冷剂。

最后，高压、高温的液态制冷剂通过膨胀阀减压，变成低温、低压的制冷剂气体，然后送入室内机。

接下来，我们来看一下室内机的工作原理。

室内机内部包含蒸发器和风机等关键部件。

当低温、低压的制冷剂气体进入室内机时，它会通过蒸发器，与室内的空气进行热交换，吸收室内空气中的热量，使室内空气变得凉爽。

同时，风机会将经过蒸发器的冷风送入室内，从而实现室内空气的制冷效果。

总的来说，分体空调的工作原理就是通过室外机和室内机之间的制冷循环，将室内的热量散发到室外，从而实现室内空气的制冷或制热。

室外机通过压缩机、冷凝器和膨胀阀等部件将制冷剂气体进行压缩、冷却和减压，然后送入室内机进行热交换，最终实现室内空气的温度调节。

除了制冷循环，分体空调还包括空气循环系统和控制系统。

空气循环系统通过风机和空气过滤器等部件将室内空气进行循环和过滤，保持室内空气的清新和舒适。

控制系统则通过温度传感器和控制面板等部件实现对空调的温度、风速和模式等参数的调节和控制，使用户能够根据自己的需求来调整空调的工作状态。

综上所述，分体空调的工作原理主要包括制冷循环、空气循环和控制系统三个方面。

通过这些关键部件和系统的协调配合，分体空调能够有效地实现室内空气的温度调节，为人们提供舒适的生活和工作环境。

希望通过本文的介绍，您能对分体空调的工作原理有更深入的了解。

什么是分体空调，分体空调都有哪些特点夏天已到，热浪来袭，避暑神器空调又迎来了新一轮的销售高峰，现在空调市场的半壁江山都被传统分体空调牢牢占据着，那么什么是分体空调呢？分体空调有哪些特点？今天小编就为大家总结一下分体空调的知识吧。

什么是分体空调—分体空调概述分体式空调：由室内机和室外机组成，分别安装在室内和室外，中间通过管路和电线连接起来的空气调节器。

室外机的作用是吸/排风，室内机的作用是制冷/制热/往室内送风/。

它是一台内机对应一台外机，与整体式空调器是相对的，整体式空调器是一体机，无内、外机之分。

分体式空调室内机有壁挂式、立柜式、吊顶式、嵌入式、落地式几种，现在市场上主要以壁挂式和立柜式为主。

什么是分体空调—分体空调优点1、经济实用现在分体空调已经成为人人都消费得起的家用电器，市场价格在1千所元到上万元不等，小型壁挂式空调只要1千多元就可以抱回家了。

而且分体空调制冷效果也不错，可以很好满足家用所需。

2、安装方便分体空调结构比较简单，安装也很方便，购买了空调器之后可以现场安装，不到一天就可以使用了。

3、操作灵活分体空调一台室内机对应一台室外机，操作方便，可随时选择开关任一房间的空调。

什么是分体空调—分体空调缺点1、占空间、影响家居装修风格分体空调有一定的体积，会占用一定空间。

而且连接室内机与室外机的冷凝管会暴露在室内，影响室内装修风格。

2、噪音较高现在噪音已经成为了分体空调被投诉最多的问题，用过分体空调的人都知道，分体空调运行时一般都会发出“嗡嗡”声，尤其是晚上，影响家人休息。

3、能耗较高，不环保分体空调一般能耗比不高，不属于节能产品，且现在市场上80%的分体空调都是使用氟氯昂作为制冷剂的，对大气臭氧层破坏严重。

什么是分体空调，分体空调都有哪些特点，以上就是分体空调概念和分体空调特点了。

总体来说，分体空调经济适用，目前还是有很多家庭使用的。

但是它使用舒适度不高，而且外形欠缺美观度，能耗较高，现在已经开始被美观舒适、节能环保的中央空调渐渐取代。

分体式空调器的结构与原理排水系统将空调制冷运行时，室内换热器（此时为蒸发器）上的冷凝水，通过排泄管排向室外适当位置。

（二）室外机组的结构分体挂壁式空调器的室外机组如图','所示，图中未画出室外换热器压缩机、室外换热器、四通换向阀、毛细管、轴流风扇及电动机等。

在室外机组侧面管路上有两个阀，一个是两通阀和室内机的液管（细的一种）连接，另一个是三通阀和室内机的气管（粗的一种）连接，三通阀中有一个维修口可以抽真空和加制冷剂。

由于分体挂壁式空调器的制冷量一般在-43&Y'+2&X 之间，容量小，故其室外机组均为单个风扇类型。

对于制冷量较大的分体式空调器，如柜式空调器，其室外机组的空气循环系统一般采用双风扇形式，以加大空气循环量。

二、制冷系统工作原理分体挂壁式空调器按其功能划分主要有冷风型和热泵型两种，其中以热泵型居多。

分体空调器的制冷原理与窗式空调器类似。

图',.是日立牌热泵型分体挂壁式空调器的制冷系统原理图，图',.b是制冷工况时的制冷剂走向，图',.c是热泵制热工况时的制冷剂走向。

制冷状态下制冷剂流向为：压缩机A 消声器A 四通换向阀A 室外换热器（此时为冷凝器）A 单向阀-A 干燥过滤器%A 毛细管%A 室内换热器（此时为蒸发器）A 缓冲器A 四通换向阀A 压缩机。

热泵工况下制冷剂的流向为：压缩机A 消声器A 四通换向阀A 缓冲器A 室内换热器（此时为冷凝器）A 单向阀%A 干燥过滤器-A 毛细管-A 室外换热器（此时为蒸发器）A四通换向阀A 压缩机。

三、电气控制原理分体挂壁式空调器的电器控制内容与窗式空调器基本一样，由于挂壁式空调器的室内机组往往挂得比较高，因此多采用遥控的形式来操作。

早期是线控，现在普遍采用红外线遥控的形式，用微电脑技术控制空调器，其功能更加丰富，自动化程度越来越高。

采用微电脑技术以后，其温度控制不再使用普通机械温控器，而换成电子式温控器。
