空调器结构组成

空调器结构和工作原理空调器是一种通过改变室内空气温度、湿度、流速和洁净度来提供舒适室内环境的设备。

它由以下主要组件构成：压缩机、蒸发器、冷凝器、膨胀阀和风扇。

空调器的工作原理基于热力学的制冷循环过程。

该过程涉及四个基本元素：压缩、冷却、膨胀和加热。

以下是空调器的工作原理：1.蒸发器：空调器中的蒸发器是制冷循环的起点。

蒸发器内具有许多绕以冷媒的螺旋管道，冷媒在其中蒸发。

当室内空气通过蒸发器时，热空气会使冷媒蒸发，吸收热量，从而使空气温度下降。

2.压缩机：压缩机是空调器中最重要的组件之一、它负责将冷媒从蒸发器吸入，然后通过压缩媒体，增加其温度和压力。

这样，冷媒能够在接下来的循环过程中顺利流动。

3.冷凝器：冷凝器是空调器中的热交换器，其主要功能是将压缩机中的高温高压冷媒中的热量排出，并将其转化为液体。

冷媒经过冷凝器后，其温度和压力都明显降低，准备好进入下一个阶段。

4.膨胀阀：膨胀阀是一个狭小的孔洞，连接着冷凝器和蒸发器。

当冷媒通过膨胀阀时，其温度和压力会继续降低，从而使液体冷媒得以放松，并准备好重新进入蒸发器。

5.风扇：空调器中的风扇有两个作用。

首先，它通过循环空气来平衡室内温度。

其次，它通过蒸发器和冷凝器之间的热交换，增加空气流动，以提高效率。

整个循环过程会不断重复，直到达到所需的温度。

当室内温度达到设定值时，空调系统将自动停止，并在需要时重新启动。

除了上述组件外，空调器还通常具有一些控制装置，例如温度传感器和定时器，以便用户可以根据需要调节系统运行时间和温度。

总之，空调器通过制冷循环过程中的压缩、冷却、膨胀和加热阶段，改变和控制室内空气的温度和湿度，从而提供舒适室内环境。

这些组件相互配合，实现了空调器的工作原理和功能。

空调器结构和工作原理空调器的结构，一般由以下四部分组成。

制冷系统：是空调器制冷降温部分，由制冷压缩机、冷凝器、毛细管、蒸发器、电磁换向阀、过滤器和制冷剂等组成一个密封的制冷循环。

风路系统：是空调器内促使房间空气加快热交换部分，由离心风机、轴流风机等设备组成。

电气系统：是空调器内促使压缩机、风机安全运行和温度控制部分，由电动机、温控器、继电器、电容器和加热器等组成。

箱体与面板：是空调器的框架、各组成部件的支承座和气流的导向部分，由箱体、面板和百叶栅等组成。

制冷系统的主要组成和工作原理制冷系统是一个完整的密封循环系统，组成这个系统的主要部件包括压缩机、冷凝器、节流装置（膨胀阀或毛细管）和蒸发器，各个部件之间用管道连接起来，形成一个封闭的循循环系统，在系统中加入一定量的氟利昂制冷剂来实现这冷降温。

空调器制冷降温，是把一个完整的制冷系统装在空调器中，再配上风机和一些控制器来实现的。

制冷的基本原理按照制冷循环系统的组成部件及其作用，分别由四个过程来实现。

压缩过程：从压缩机开始，制冷剂气体在低温低压状态下进入压缩机，在压缩机中被压缩，提高气体的压力和温度后，排入冷凝器中。

冷凝过程：从压缩机中排出来的高温高压气体，进入冷凝器中，将热量传递给外界空气或冷却水后，凝结成液体制冷剂，流向节流装置。

节流过程：又称膨胀过程，冷凝器中流出来的制冷剂液体在高压下流向节流装置，进行节流减压。

蒸发过程：从节流装置流出来的低压制冷剂液体流向蒸发器中，吸收外界（空气或水）的热量而蒸发成为气体，从而使外界（空气或水）的温度降低，蒸发后的低温低压气体又被压缩机吸回，进行再压缩、冷凝、节流、蒸发，依次不断地循环和制冷。

单冷型空调器结构简单，主要由压缩机、冷凝器、干燥过滤器、毛细管以及蒸发器等组成。

单冷型空调器环境温度适用范围为18℃～43℃。

冷热两用型空调器又可以分为电热型、热泵型和热泵辅助电热型三种。

（1）电热型空调器电热型空调器在室内蒸发器与离心风扇之间安装有电热器，夏季使用时，可将冷热转换开关拨向冷风位置，其工作状态与单冷型空调器相同。

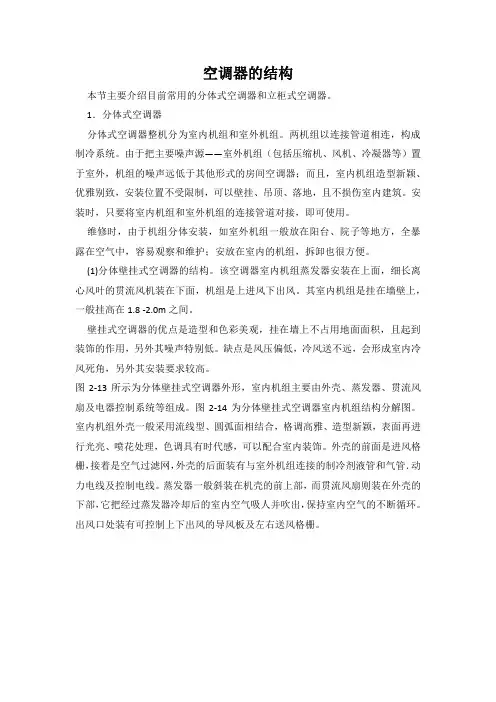

空调器的结构本节主要介绍目前常用的分体式空调器和立柜式空调器。

1．分体式空调器分体式空调器整机分为室内机组和室外机组。

两机组以连接管道相连，构成制冷系统。

由于把主要噪声源――室外机组（包括压缩机、风机、冷凝器等）置于室外，机组的噪声远低于其他形式的房间空调器；而且，室内机组造型新颖、优雅别致，安装位置不受限制，可以壁挂、吊顶、落地，且不损伤室内建筑。

安装时，只要将室内机组和室外机组的连接管道对接，即可使用。

维修时，由于机组分体安装，如室外机组一般放在阳台、院子等地方，全暴露在空气中，容易观察和维护；安放在室内的机组，拆卸也很方便。

(1)分体壁挂式空调器的结构。

该空调器室内机组蒸发器安装在上面，细长离心风叶的贯流风机装在下面，机组是上进风下出风。

其室内机组是挂在墙壁上，一般挂高在1.8 -2.0m之间。

壁挂式空调器的优点是造型和色彩美观，挂在墙上不占用地面面积，且起到装饰的作用，另外其噪声特别低。

缺点是风压偏低，冷风送不远，会形成室内冷风死角，另外其安装要求较高。

图2-13所示为分体壁挂式空调器外形，室内机组主要由外壳、蒸发器、贯流风扇及电器控制系统等组成。

图2-14为分体壁挂式空调器室内机组结构分解图。

室内机组外壳一般采用流线型、圆弧面相结合，格调高雅、造型新颖，表面再进行光亮、喷花处理，色调具有时代感，可以配合室内装饰。

外壳的前面是进风格栅，接着是空气过滤网，外壳的后面装有与室外机组连接的制冷剂液管和气管．动力电线及控制电线。

蒸发器一般斜装在机壳的前上部，而贯流风扇则装在外壳的下部，它把经过蒸发器冷却后的室内空气吸人并吹出，保持室内空气的不断循环。

出风口处装有可控制上下出风的导风板及左右送风格栅。

图2-13分体壁挂式空调器外形图1-室内机外壳；2一进风格栅；3-固定板；4-红外接收器；5-导风板；6-出风格栅；7-空气过滤网；8-连接管；9-排水管；10-高压阀；11-低压阀；12-提手；13-室外机面罩；14-进风格栅（左侧面和背面）；15-出风口；16-排风护罩；17-有线控制器；18-无线控制器图2-14分体壁挂式空调器室内机组结构分解图l一挂墙板；2一骨架；3-含油轴承；4-贯流风扇；5-电机；6-接水盘；7排水管；8-步进电机；9-蒸发器；10-进出管接头；11-电器箱体；12控制基板；13温度传感器；14固定夹；15-传感器；16-弹簧片；17-变压器；18接线端子排：19接收显示板；20-压线盖；21-电源线；22 -前罩壳；23-进风栅；24-装饰盖；25-右装饰盖；26-赤线窗口；27-空气过滤网；28-遥控器；29一遥控器支架；30-电池；31-排水管；32-管夹；33-排水弯头室外机组主要由外壳、底盘、压缩机、冷凝器、毛细管（或膨胀阀）、电磁继电器、过热保护器及轴流风机等组成。

空调系统组成原理
空调系统是由多个组成部分组成的，包括压缩机、冷凝器、蒸发器、节流装置和冷媒流体。

首先，压缩机是空调系统的核心组件，它负责将冷媒流体压缩成高压气体。

在这个过程中，压缩机将冷媒流体的温度和压力提高。

接下来，高压气体冷凝器接收来自压缩机的高压冷媒流体。

冷凝器中的冷凝管将热量传递给周围的空气，使冷媒流体冷却并转化为高压液态。

然后，高压液态冷媒流体进入蒸发器，蒸发器是一个热交换器。

在蒸发器中，冷媒流体吸收室内空气的热量并挥发成气态。

这个过程会使得室内空气温度下降。

在冷却室内空气的同时，冷媒流体再次被吸入压缩机，开始新一轮循环。

最后，节流装置在压缩机和蒸发器之间起到控制冷媒流量的作用。

节流装置通常采用了一个膨胀阀，它能够减少冷媒流体的压力和温度。

这种循环过程不断进行，从而实现了空调系统对室内空气的冷却和调节。

通过控制压缩机的运行和冷媒流体的循环，空调系统可以根据需要调节室内温度，提供一个舒适的室内环境。

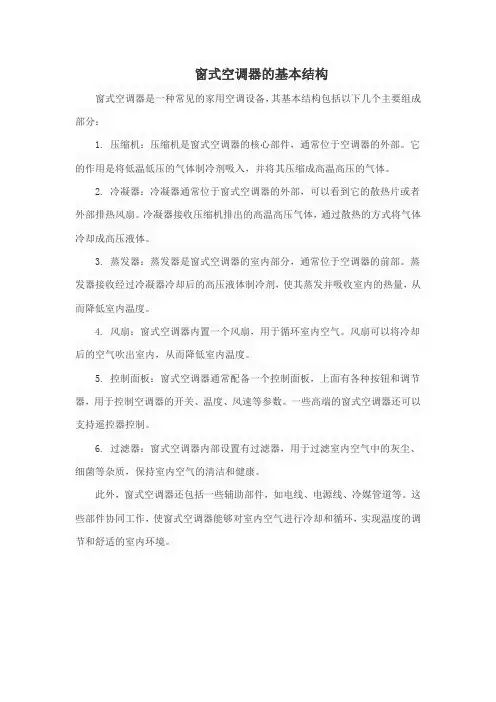

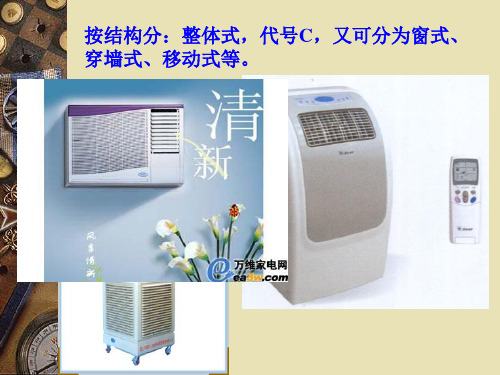

窗式空调器的基本结构
窗式空调器是一种常见的家用空调设备，其基本结构包括以下几个主要组成部分：
1. 压缩机：压缩机是窗式空调器的核心部件，通常位于空调器的外部。

它的作用是将低温低压的气体制冷剂吸入，并将其压缩成高温高压的气体。

2. 冷凝器：冷凝器通常位于窗式空调器的外部，可以看到它的散热片或者外部排热风扇。

冷凝器接收压缩机排出的高温高压气体，通过散热的方式将气体冷却成高压液体。

3. 蒸发器：蒸发器是窗式空调器的室内部分，通常位于空调器的前部。

蒸发器接收经过冷凝器冷却后的高压液体制冷剂，使其蒸发并吸收室内的热量，从而降低室内温度。

4. 风扇：窗式空调器内置一个风扇，用于循环室内空气。

风扇可以将冷却后的空气吹出室内，从而降低室内温度。

5. 控制面板：窗式空调器通常配备一个控制面板，上面有各种按钮和调节器，用于控制空调器的开关、温度、风速等参数。

一些高端的窗式空调器还可以支持遥控器控制。

6. 过滤器：窗式空调器内部设置有过滤器，用于过滤室内空气中的灰尘、细菌等杂质，保持室内空气的清洁和健康。

此外，窗式空调器还包括一些辅助部件，如电线、电源线、冷媒管道等。

这些部件协同工作，使窗式空调器能够对室内空气进行冷却和循环，实现温度的调节和舒适的室内环境。

家用空调工作原理与结构组成标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-家用空调工作原理与结构组成精密空调的结构及工作原理一、精密空调的结构及工作原理精密空调主要由压缩机、冷凝器、膨胀阀和蒸发器组成。

一般来说空调机的制冷过程为：压缩机将经过蒸发器后吸收了热能的制冷剂气体压缩成高压气体，然后送到室外机的冷凝器;冷凝器将高温高压气体的热能通过风扇向四周空气中释放，使高温高压的气体制冷剂重新凝聚成液体，然后送到膨胀阀;膨胀阀将冷凝器管道送来的液体制冷剂降温后变成液、气混合态的制冷剂，然后送到蒸发器回路中去;蒸发器将液、气混合态的制冷剂通过吸收机房环境中的热量重新蒸发成气态制冷剂，然后又送回到压缩机，重复前面的过程。

二、计算机机房中精密空调的维护精密空调的构成除了前面介绍的压缩机、冷凝器、膨胀阀和蒸发器外，还包括：风机、空气过滤器、加湿器、加热器、排水器等，因此我们在日常的机房管理工作中对空调的管理和维护，主要是针对以上部件去维护的。

下面是我们在日常工作中对数据中心机房专用精密空调的一些维护经验和学习体会。

1、控制系统的维护对空调系统的维护人员而言，在巡视时第一步就是看空调系统是否在正常运行，因此我们首先要作以下的一些工作。

1)从空调系统的显示屏上检查空调系统的各项功能及参数是否正常;2)如有报警的情况要查看报警记录，并分析报警原因;3)检查温度、湿度传感器的工作状态是否正常;4)对压缩机和加湿器的运行参数要作到心中有数，特殊是在天天早上的第一次巡检时，要把前一天晚上压缩机的运行参数和以前的同一时段的参数进行对比，看是否有大的变化，根据参数的变化可以判定计算机机房中的计算机设备运行状况是否有较大的变化，以便合理地调配空调系统的运行台次和调整空调的运行参数。

当然，对目前而言有些比较老的空调系统还不能够读出这些参数，这就需要晚上值班的工作人员多观察和记录。

2、压缩机的巡回检查及维护1)听―用听声音的方法，能较准确的判断出压缩机的运转情况。

− 8 −二、空调器的内部结构家用空调器无论是挂机还是柜机，均由4部分组成：制冷系统、电控系统、通风系统、箱体系统。

1．主要部件安装位置（1）壁挂式空调器室内机主要元件制冷系统：蒸发器；电控系统：电控盒（包括主板、变压器、环温和管温传感器等）、显示板组件、步进电机；通风系统：室内风机、贯流风扇、轴套、上下导风叶片和左右导风叶片；辅助部件：接水盘。

安装位置如图1-5所示。

图1-5 室内机主要部件安装位置（2）壁挂式空调器室外机主要元件制冷系统：压缩机、冷凝器、毛细管、四通阀、单向阀与辅助毛细管；电控系统：风机电容、压缩机电容；通风系统：室外电机、轴流风扇；辅助部件：电机支架。

安装位置如图1-6所示。

2．制冷系统制冷系统由压缩机、冷凝器、毛细管、蒸发器、四通阀、单向阀与辅助毛细管等组成。

（1）制冷循环如图1-7所示，来自室内机蒸发器的低压低温制冷剂气体被压缩机吸入压缩成高压高温气体，排入室外机冷凝器，通过轴流风扇的作用，与室外的空气进行热交换而成为低温高压− 9 − 的制冷剂液体，经过毛细管的节流降压、降温后进入蒸发器，在室内机的贯流风扇作用下，吸收房间内的热量（即降低房间内的温度）而成为低压低温的制冷剂气体，再被压缩机压缩，制冷剂的流动方向为A →B →C →D →E→F→G→A，如此周而复始地循环达到制冷的目的。

图1-6 室外机主要部件（2）制热循环如图1-8所示，进行制热运行时，电磁四通换向阀（即四通阀）动作，使制冷剂按照制冷过程的逆过程进行循环，流动方向A →F →E →D →C →B →G →A 。

制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进行热泵制热循环，从而达到制热的目的。

空调系统中的四大件组成及原理空调系统中的四大件组成及原理2009年08月17日星期一23:39空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。

1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。

整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。

所以说压缩机的好坏会直接回转装在同一机境中，无法拆2.（1冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。

制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。

冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

①、水冷式冷凝器：冷凝器中制冷剂的热量被冷却水带走。

冷却水可以一次流过，也可以循环使用。

当循环使用时，需设置冷却塔或冷却水池。

水冷式冷凝器分为壳管式、套管式、板式、螺旋板式等几种类型。

②、空气冷却式冷凝器：冷凝器中制冷剂放出的热量被空气带走，制冷剂在管内冷凝。

这种冷凝器中有自然对流空气冷却式冷凝器和强制对流空气冷却式冷凝器。

通常，空气冷却式冷凝器也叫风冷冷凝器。

③、水和空气联合冷却式冷凝器：冷凝器中制冷剂放出的热量同时由冷却水和空气带走，冷却水在管外喷淋蒸发时，吸收气化潜热，使管内制冷剂冷却和冷凝，因此耗水量少。

这类冷凝器中有淋水式冷凝器和蒸发式冷凝器两种类型。

（2）、蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到等。

整问高。

危险性小，结构紧凑，腐蚀缓慢，但冬季作为冷凝器使用时，制冷剂在管内冷凝，其传热系数比制冷剂在管外冷凝小。

热泵型冷水机组中的制冷剂一水换热器以采用波纹状的内螺纹管比较合适。

各种水侧换热器各有其特点，对于套管式和立式盘管式换热器，要注意在设计与制造时要解决其主要问题，使用板式换热器还应使用户了解其特点，重视水质问题。

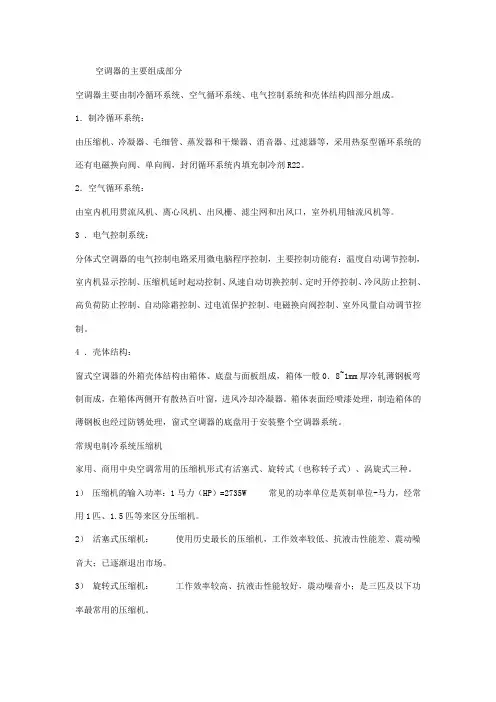

空调器的主要组成部分
空调器主要由制冷循环系统、空气循环系统、电气控制系统和壳体结构四部分组成。

1．制冷循环系统：
由压缩机、冷凝器、毛细管、蒸发器和干燥器、消音器、过滤器等，采用热泵型循环系统的还有电磁换向阀、单向阀，封闭循环系统内填充制冷剂R22。

2．空气循环系统：
由室内机用贯流风机、离心风机、出风栅、滤尘网和出风口，室外机用轴流风机等。

3 ．电气控制系统：
分体式空调器的电气控制电路采用微电脑程序控制，主要控制功能有：温度自动调节控制，室内机显示控制、压缩机延时起动控制、风速自动切换控制、定时开停控制、冷风防止控制、高负荷防止控制、自动除霜控制、过电流保护控制、电磁换向阀控制、室外风量自动调节控制。

4 ．壳体结构：
窗式空调器的外箱壳体结构由箱体、底盘与面板组成，箱体一般0．8~1mm厚冷轧薄钢板弯制而成，在箱体两侧开有散热百叶窗，进风冷却冷凝器。

箱体表面经喷漆处理，制造箱体的薄钢板也经过防锈处理，窗式空调器的底盘用于安装整个空调器系统。

常规电制冷系统压缩机
家用、商用中央空调常用的压缩机形式有活塞式、旋转式（也称转子式）、涡旋式三种。

1）压缩机的输入功率：1马力（HP）=2735W 常见的功率单位是英制单位-马力，经常用1匹、1.5匹等来区分压缩机。

2）活塞式压缩机：使用历史最长的压缩机，工作效率较低、抗液击性能差、震动噪音大；已逐渐退出市场。

3）旋转式压缩机：工作效率较高、抗液击性能较好，震动噪音小；是三匹及以下功率最常用的压缩机。

4）涡旋式压缩机：工作功率高、抗液击性能好、震动噪音小；是4匹及以上功率最常用的压缩机。

关键词：压缩机、冷凝器、毛细管、蒸发器。

空调系统中的四大件组成及原理The Standardization Office was revised on the afternoon of December 13, 2020空调系统中的四大件组成及原理空调系统中的四大件组成及原理2009年08月17日星期一 23:39空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。

1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。

整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。

所以说压缩机的好坏会直接影响到整个空调的效果。

根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。

容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。

速度型压缩机则由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。

根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。

回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。

速度型压缩机有离心式。

从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。

开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。

在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。

封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。

这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。

封闭式压缩机又可分为半封闭和全封闭两种型式。

半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。

全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。

2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。

现在就冷凝器和蒸发器的分类和区别述说一下。

（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。

组合式空调器的结构组成
组合式空调器就像是一个超级英雄团队，每个部分都有自己独特的超能力，组合在一起就能拯救我们的舒适环境啦。

咱先来说说它的外壳部分，这就好比超级英雄的盔甲，它把里面的各种部件保护起来。

这个外壳通常是金属材质的，结实又耐用，能防止外界的灰尘啊、水汽啊什么的入侵到内部。

再讲讲里面的风机部分，风机就像是超级英雄的翅膀，它负责让空气流动起来。

风机的转速决定了空气的流量和速度呢。

要是风机转得快，那空气就像被一阵大风刮过一样，呼呼地就流动起来了；要是转得慢，那空气流动就比较轻柔。

还有过滤器，这可是个超级细心的小卫士。

它的任务就是把空气中的灰尘、杂质啥的都给抓住，不让它们进入到我们的生活空间。

就像在门口站岗的士兵，严格检查每个想要进入的“小坏蛋”。

接下来是冷却器或者加热器。

这俩家伙可厉害了，一个负责给空气降温，一个负责给空气升温。

在夏天的时候，冷却器就像一个大冰块，把热空气变得凉凉的；冬天呢，加热器就像一个小火炉，让冷空气变得暖烘烘的。

然后是加湿器和除湿器。

加湿器就像是一个小水精灵，在空气干燥的时候，给空气补充水分，让我们的皮肤不会干干的；除湿器呢，正好相反，在空气太潮湿的时候，把多余的水分去掉，避免到处都是湿漉漉的感觉。

最后是空气分配系统，这个就像是超级英雄的指挥棒，它决定了处理好的空气要去到哪里。

是要送到客厅、卧室还是其他的房间呢？都是它说了算。

组合式空调器就是靠着这些结构组成部分的完美协作，才能够为我们创造出舒适的生活和工作环境呀。

你看，是不是很神奇呢？。
