供暖原理图流程图

热泵型空调原理流程图
热泵按热源类型可分为：空气源热泵、地表水及及地下水热泵、太阳能热泵等。

其中以空气源热泵应用最为广泛。

本文以某酒店空气源热泵空调为例绘制其原理流程图。

1、空气源热泵机组工作原理流程图
当空气源热泵工作在制热工况时，其工作原理流程如下：
当空气源热泵工作在制冷工况时，其工作原理流程如下：
2、源热空调系统原理图
某酒店热泵型空调原理流程图如下所示，将空气源热泵至于酒店屋面，在本项目中，空气源热泵仅作为热源使用。

其它设备至于B2层制冷机房。

，即可实现利用
空气源热泵给酒店末端风机盘管设备供热。

详图如下：。

作用：排出上行下给管网中热水气化产生的气体，以 保证管内热水畅通。
位置：在管网的最高处安装自动排气阀。
5. 自然补偿管道和伸缩器
钢管热伸长量为：
Δ L＝0.012（t2r-t1r）L 式中：Δ L——钢管热伸长量。mm；
t2r——管中热水最高温度，℃； t1r——管道周围环境温度，℃，一般取
t1r＝5℃； L——计算管段长度，m； 0.012——普通钢管的线膨胀系数，
组成：①贮水罐：钢板、密闭压力容器。 ②盘管：铜、钢
热媒：蒸汽、高温水
特点：① 具有较大的贮存、调节能力； ② 出水温度稳定； ③ 水头损失小； ④传热系数小，热交换效率低； ⑤ 占地面积大，容积利用率低。
适用：用水温度要求均匀、需要贮存调节用水量场所。 2）快速加热器
快速加热器就是热媒与被加热水通过较大速度的 流动进行快速换的一种间接加热设备。 类型： 按热媒： 水——水：以高温水为热媒
4 .按管路布置图式 上行下给 下行上给 5 .按热媒种类 蒸汽 高温水 6. 按系统是否敞开
开式热水系统——配水点关闭，系统仍与大气相通 闭式热水系统——配水点关闭，系统不与大气相通
一、 加热设备
1 .小型锅炉 燃煤、燃气、燃油。
2. 水加热器 1）容积式水加热器 容积式加热器是内部设有热媒导管的热水贮存 器，具有加热冷水和贮存热水两种功能。（见 附图2）
2 .按循环与否 全循环—配水干管、立管设回水管，保证任意点水温； 半循环—只在干管设回水管道，保证干管水温。 3 .按循环动力 自然循环——利用热网中配、回管网中的温度差形成自然
循环作用水头，使管网维护一定的循环流量，以补偿热损 失，保证一定的供水水温； 机械循环——利用水泵强制水在热水管网内循环，造成一 定的循环流量。

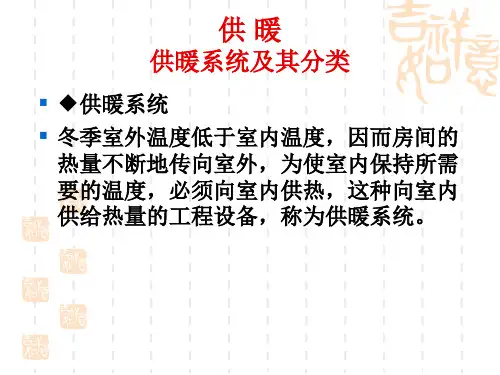

▪ ★重力循环热水供暖系统管道布置的特点 为：
▪ 供水干管有向膨胀水箱方向上升的坡向 （即供水干管低头走） ，其坡度为0.5%～ 1%(排除空气）；
▪ 散热器支管坡度为1％，坡向为供水支管低 头走，回水支管低头走；
▪ 回水干管有向锅炉方向下降的坡向（即回 水干管低头走） ，其坡度为0.5%～1%；
▪ （一）自然循环(重力循环）热水供暖系统 其示意图如下图所示。
▪ 循环动力：靠供、回水的密度差进行循环。 ▪ 系统组成：
锅炉、输热管道、膨胀水箱、散热设备。 ▪ ★工作原理及作用压力
下图为重力循环热水供暖系统工作原理图。
ቤተ መጻሕፍቲ ባይዱ
膨胀水箱
h1
供水管路 ρg
散热器
h
热水锅炉 A
P左
P右
A
h0
回水管路 ρh
▪ 特点：立管中的水在散热器旁分成两部分， 一部分直接进入该层散热器，而另一部分 则通过跨越管与该层散热器的回水混合后 再流向下层散热器。逐层被冷却，最后流 回锅炉。
▪ 可以在跨越管或散热器支管上安装阀门。 系统调试时用来调节热水流量，以缓和 “上热下冷”的弊端。该阀门建议采用钥 匙阀，以免调试后用户任意开启，影响系 统平衡。
▪ 循环动力：靠水泵产生的循环作用压力。
▪ 优点：管径小、升温快、作用半径大、起 动容易，应用更广泛。
▪ 系统组成：锅炉、输热管道、水泵、膨胀 水箱、集气罐（自动排气阀）、散热设备。
▪ 与自然循环系统相比，机械循环热水供暖 系统多了水泵和排气设备。另外，膨胀水 箱的连接位置不同。
▪ 机械循环热水供暖系统的主要型式分为：垂直式 系统和水平式系统两大类。
▪ 配管方式:
▪ 1）供、回水干管都敷设在底层散热器之下。 （不供暖的地下室或地沟中）

空气能供暖系统原理图
循环气流供暖系统示意图：
—冷气流—→|____ ___________ | ↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑
_______ _ _ _ _——
↑↑↑↑↑↑ / | ↑
↓ 空气能源_ _←冷媒|_____ V | ↑
→ | ↑ ↑ ↑ ↑ ↑
—热气流—→|____ ↑ ↑ ↑ ↑
解读：
1. 冷媒循环：系统内的冷媒负责传递热能。

冷媒在压缩机的作用下，从蒸发器中吸收热量，然后通过冷凝器释放热量。

2. 空气能源：该系统的主要能源为空气能，通过与室外的空气进行热交换，将能量转化为热能供暖使用。

3. 蒸发器：冷气流通过蒸发器，与冷媒进行热交换，将热量吸收。

4. 冷凝器：冷媒通过压缩机压缩后，通过冷凝器释放热量，热气流从冷凝器输出。

5. 热气流：热气流通过风道系统将热能传递到室内各个区域，供暖使用。

6. 循环气流：系统内的气流通过风道循环往复，实现热能的传递和分配。

7. 换气管道：系统中还包括了换气管道，通过该管道将室外新鲜空气引入室内，并排出室内的污浊空气，保证室内空气的新
鲜和循环。

通过上述循环气流供暖系统示意图，可以清楚地了解空气能供暖系统的工作原理。
