关于吸收塔环形导流板的说明
湿法脱硫逆流喷淋塔在运行时，烟气自下而上与自上而下喷洒的浆液进行反应。
由于喷淋层喷嘴与塔壁存在一定的间隙，尽管大部分烟气与石灰石浆液接触反应，但存在烟气沿塔壁空隙向上泄露的可能。
为使脱硫塔喷下的浆液能更好的与烟气混合，提高脱硫效率，同时防止烟气沿塔壁直通，一般脱硫厂家均在塔壁上布置环形的导流板（或叫增效环、烟气分布环），使烟气流过此处被其阻挡后向吸收塔截面中心流动。
从而增加了脱硫效率。
一般布置如下图所示：
故此，采用吸收塔内部采用导流板为施工时常规做法。
随其形式与结构依据厂商不同而异，但其一般均如图所示。
因其较为常用，故一般未进行特殊的强调。
****市发电综合处理厂100t/d锅炉烟气净化系统使用说明书2005-04-01发布2005-05-01实施****##环保设备工程有限公司编制前言随着工业的发展、社会的进步、人民生活水平的不断提高，城市、农村各种垃圾越来越困绕我们着我们的生活，简单的垃圾处理方法已经越来越不能适应社会、经济的发展。
垃圾焚烧技术的发展有效的解决了城市、农村生活垃圾的治理难题，同时副产大量的热能资源用以供热或发电，越来越受到人们的关注，但是垃圾焚烧也会产生大量有毒、有害的气体污染着我们的大气环境。
为治理垃圾焚烧产生的环境污染问题，我国出台了严格的环保标准《生活垃圾焚烧污染控制标准》（GB18485—2001）。
****##环保设备工程有限公司开发的半干法循环悬浮式流化床烟气净化技术由于其一次性投资小、脱硫除尘效率高、干灰利于处理、运行费用低等优点在环保领域得到了广泛的应用。
本项目是****市3×225t/d垃圾焚烧热电工程烟气净化系统工程，由****##环保设备工程有限公司承建，设计中采用了半干法循环悬浮式流化床烟气处理技术。
为使业主更加了解和使用本系统，我们编写了这本使用手册，着重介绍了本装置的设计依据、工艺原理、各子系统的使用方法及工艺指标等内容，可作为业主编写操作规程的依据。
目录第一章环境条件 (1)1.1 地震烈度及气象资料： (1)1.2 公用工程条件： (1)第二章设计范围及条件 (3)2.1 设计范围： (3)2.2 设计条件： (3)2.3性能参数： (4)第三章生产工艺原理 (4)3.1 工艺说明： (5)3.2 脱硫工艺原理： (5)3.3 除尘工艺原理： (7)第四章分系统的使用方法 (9)4.1 净化脱硫系统： (9)4.2 布袋除尘器系统： (11)4.3 石灰输送系统： (13)4.4 石灰给料系统： (14)4.5 流化风系统： (15)4.6 循环灰系统： (17)4.7 外排灰系统： (18)第五章开停车程序 (21)5.1 正常开车步骤： (21)5.2 临时停车： (21)5.3紧急停车： (21)5.4 长期停车： (22)5.5 原始开车操作： (22)第六章工艺指标一览 (24)6.1 压力 (24)6.2温度 (24)6.3其他 (24)第七章异常情况及处理 (25)附录一：工艺流程图附录二：设备一览表第一章环境条件本章内容依据****当地气象局气象资料。

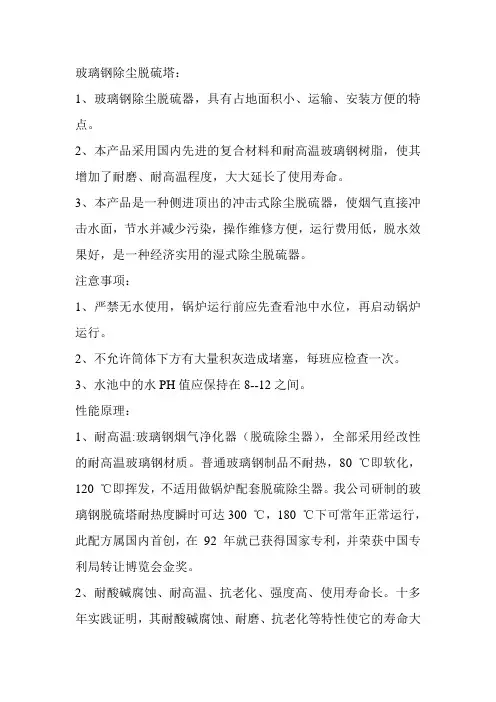

玻璃钢除尘脱硫塔：1、玻璃钢除尘脱硫器，具有占地面积小、运输、安装方便的特点。
2、本产品采用国内先进的复合材料和耐高温玻璃钢树脂，使其增加了耐磨、耐高温程度，大大延长了使用寿命。
3、本产品是一种侧进顶出的冲击式除尘脱硫器，使烟气直接冲击水面，节水并减少污染，操作维修方便，运行费用低，脱水效果好，是一种经济实用的湿式除尘脱硫器。
注意事项：1、严禁无水使用，锅炉运行前应先查看池中水位，再启动锅炉运行。
2、不允许筒体下方有大量积灰造成堵塞，每班应检查一次。
3、水池中的水PH值应保持在8--12之间。
性能原理：1、耐高温:玻璃钢烟气净化器（脱硫除尘器），全部采用经改性的耐高温玻璃钢材质。
普通玻璃钢制品不耐热，80 ℃即软化，120 ℃即挥发，不适用做锅炉配套脱硫除尘器。
我公司研制的玻璃钢脱硫塔耐热度瞬时可达300 ℃，180 ℃下可常年正常运行，此配方属国内首创，在92 年就已获得国家专利，并荣获中国专利局转让博览会金奖。
2、耐酸碱腐蚀、耐高温、抗老化、强度高、使用寿命长。
十多年实践证明，其耐酸碱腐蚀、耐磨、抗老化等特性使它的寿命大大高于金属及花岗岩制品。
成熟产品在操作规范的情况下维修率几乎等于零。
聚酯的衰减系数一般为≥12 年，我公司研制的玻璃钢制品是聚酯与其它耐高温材料的有机结合，这种复合材料的老化期可达20 年以上。
3、产品特点:洗涤式工作原理，除尘脱硫效率高，捕捉有害气体多。
BYJ 烟气净化器集脱硫除尘为一体，为喷淋方式，喷嘴设计独特，采用美国技术制作的玻璃钢螺旋喷嘴，在一定的给水压力下，喷射出密密层层的水雾，粉尘及有害气体与水雾充分接触，故除尘、脱硫、除氮及洗涤碳黑的效果较其它湿式除尘器有较大提高。
除尘率≥98% ，二氧化硫脱除率≥85% ，烟气林格曼黑度<1 级。
4、脱水板设计合理、独特，脱水效果好。
筒体内设有脱水装置，脱水板设计合理独特，当雾气通过脱水装置时，被碰撞截流变向，沿筒壁流下，防止了二次带水，脱水效率高。
吸收塔安装作业指导书2详解新疆天业自备电厂三期2×330MW工程烟气脱硫安装工程作业指导书吸收塔安装工程文件编号：ZJTL﹣00TL﹣A03b﹣001项目名称：烟气脱硫安装工程施工单位：山东正泰工业设备安装有限公司日期：年月日版次：目录1 工程概述 (3)1.1 工程概况 (3)1.2 工程量统计 (3)1.3 施工日期 (3)2 编制依据 (3)3 作业前的条件和准备 (4)3.1 技术准备 (4)3.2 作业人员 (4)3.3 作业工机具 (4)3.4 材料和设备 (5)3.5 安全器具 (5)4 作业程序和方法 (5)4.1 施工方案 (5)4.2 施工工艺流程 (5)4.3 施工方法和要求 (6)4.4 验收项目及公司标准 (13)4.5 组装 (16)4.6 强制性条文 (20)5 保证工期的措施 (21)6 质量控制点的设置和质量通病的预防 (21)6.1 建立质量保证体系 (21)6.2 质量控制细则 (22)6.3 质量控制点设置 (23)6.4 检查 (24)6.5 表面防腐 (27)7 作业的安全要求和环境条件 (27)8 吸收塔制安施工计划表 (31)1 工程概况1.1工程概况新疆天业（集团）2×330MW机组烟气脱硫工程由浙江天蓝环保技术股份有限公司总承包，配置一炉一塔，采用电石渣做脱硫剂，脱硫后副产物为石膏。
整个脱硫系统包括电石渣浆液制备系统、烟气系统、SO2吸收系统、石膏处理系统、石膏压密系统、废水处理系统、工艺水系统、压缩空气系统、电气系统、仪表及控制系统、消防系统。
1.2工程量统计主要工程量如下表:（单台量）序号物资名称材质数量1 壳体Q235B 191t2 接管及人孔Q235B 8.1t3 内部支撑件Q235B 33t4 喷淋层Q235B 15t5 除雾器Q235B 5.5t6 平台梯子Q235B 11t7 搅拌、滤网Q235B 6t8 防腐保温Q235B 1500平方米1.3施工日期计划开工日期为2013年06月01号，计划完成日期为2013年09月05日。
