机电管线综合排布原则
机电管线布置的重要性
机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。
机电管线深化设计的必要性
（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。 （2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。
（4）肯定管线和预留洞的精肯定位，减少对结构施工的影响
（5）弥补原设计不足，减少因此造成的各种损失。
（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。
（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。
（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1、管线综合排布原则
1.总体原则：风管安置在上方，桥架和水管在同一高度时候，水平分开安置，在同一垂直方向时，桥架在上，水管在下举行安置。综合协调，利用可用的空间。2.避让原则：有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。3.管道间距：考虑到水管外壁，空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90°拐弯风管及有消声器、较大阀部件等地区，根据实际情况肯定距墙柱距离，管线安置时考虑无压管道的坡度。不同专业管线间距离，尽量满意现场施工规范要求。

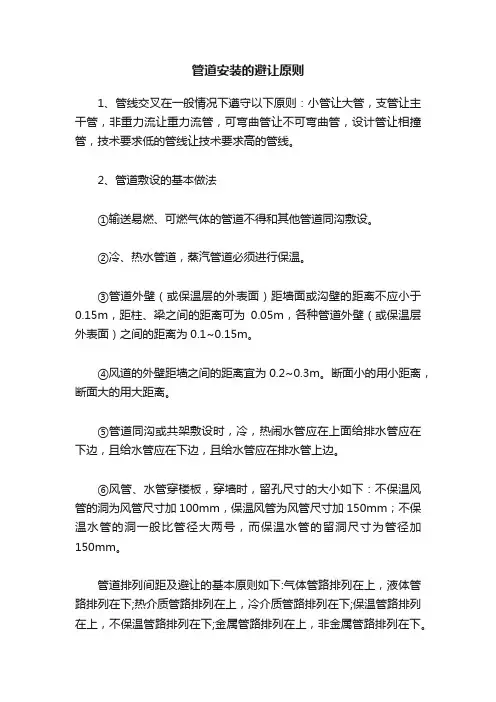

管道安装的避让原则
1、管线交叉在一般情况下遵守以下原则：小管让大管，支管让主干管，非重力流让重力流管，可弯曲管让不可弯曲管，设计管让相撞管，技术要求低的管线让技术要求高的管线。
2、管道敷设的基本做法
①输送易燃、可燃气体的管道不得和其他管道同沟敷设。
②冷、热水管道，蒸汽管道必须进行保温。
③管道外壁（或保温层的外表面）距墙面或沟壁的距离不应小于0.15m，距柱、梁之间的距离可为0.05m，各种管道外壁（或保温层外表面）之间的距离为0.1~0.15m。
④风道的外壁距墙之间的距离宜为0.2~0.3m。断面小的用小距离，断面大的用大距离。
⑤管道同沟或共架敷设时，冷，热闹水管应在上面给排水管应在下边，且给水管应在下边，且给水管应在排水管上边。
⑥风管、水管穿楼板，穿墙时，留孔尺寸的大小如下：不保温风管的洞为风管尺寸加100mm，保温风管为风管尺寸加150mm；不保温水管的洞一般比管径大两号，而保温水管的留洞尺寸为管径加150mm。
管道排列间距及避让的基本原则如下:气体管路排列在上，液体管路排列在下;热介质管路排列在上，冷介质管路排列在下;保温管路排列在上，不保温管路排列在下;金属管路排列在上，非金属管路排列在下。
有压让无压，小管让大管。
电在上，水在下。
在暖通施工中一般是风老大，水老二，怕水、易损靠边放的原则。
金属管道在上，ppr在下
BIM排水机电管线排布避让原则及出图的规范
BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则
1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法
施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。 5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
______________________________________________________________________________________________________________

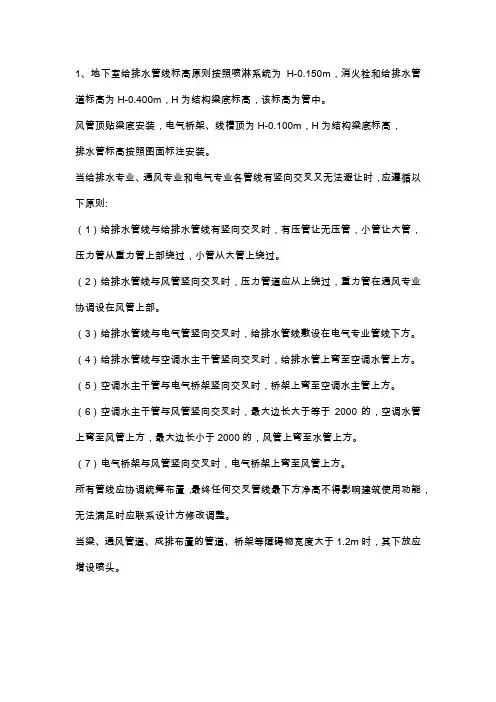

精品资料 1、地下室给排水管线标高原则按照喷淋系统为H-0.150m，消火栓和给排水管道标高为H-0.400m，H为结构梁底标高，该标高为管中。
风管顶贴梁底安装，电气桥架、线槽顶为H-0.100m，H为结构梁底标高，
排水管标高按照图面标注安装。
当给排水专业、通风专业和电气专业各管线有竖向交叉又无法避让时，应遵循以下原则:
（1）给排水管线与给排水管线有竖向交叉时，有压管让无压管，小管让大管，压力管从重力管上部绕过，小管从大管上绕过。
（2）给排水管线与风管竖向交叉时，压力管道应从上绕过，重力管在通风专业协调设在风管上部。
（3）给排水管线与电气管竖向交叉时，给排水管线敷设在电气专业管线下方。
（4）给排水管线与空调水主干管竖向交叉时，给排水管上弯至空调水管上方。
（5）空调水主干管与电气桥架竖向交叉时，桥架上弯至空调水主管上方。
（6）空调水主干管与风管竖向交叉时，最大边长大于等于2000的，空调水管上弯至风管上方，最大边长小于2000的，风管上弯至水管上方。
（7）电气桥架与风管竖向交叉时，电气桥架上弯至风管上方。
所有管线应协调统筹布置，最终任何交叉管线最下方净高不得影响建筑使用功能，无法满足时应联系设计方修改调整。
当梁、通风管道、成排布置的管道、桥架等障碍物宽度大于1.2m时，其下放应增设喷头。
