solidworks如何批量替换工程图模板

《solidworks正树问答500+》131 如何批量替换工程图模板
2014-8-2 22:26|?发布者:?|?查看:?1961|?评论:?
摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图
中的标题栏即可。

用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...
应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻换工程图中的标题栏即可。

用批量替换工程图模板，需要用到sw的一个插件“设计检查”，design?checker；还有一个sw的task?scheduler。

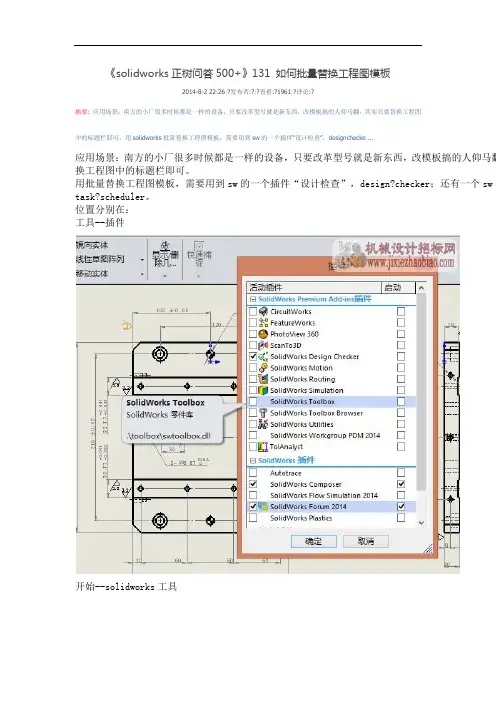

位置分别在：
工具--插件
开始--solidworks工具
?替换工程图模板思路：
1，用设计检查工具（design?checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(task?scheduler)运行设计检查，批量替换?
你把design checker插件启动后，在工具里，有这么个“设计检查”
然后选择编制检查
打开设计检查的面板后，选择工程图
看到上图没，就有了一个“标准模板”的选项。

在这，你就可以定义一个标准模板，注意，标准模板A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。

接下来，你就可以运行批
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。

就可以坐等sw处理完所有图纸了。

solidworks工程图模板制作SolidWorks是一款非常流行的三维设计软件，用于创建CAD （计算机辅助设计）图纸。

在实际的工作中，我们常常需要使用到大量的工程图纸，因此制作合适的模板可以极大地提高我们的工作效率。

本文将详细介绍如何在SolidWorks中制作工程图模板。

第一步，打开SolidWorks软件并创建新文件。

选择“English”（或其他你熟悉的语言）作为语言，然后选择“Part”。

第二步，将零件设置为标准图纸尺寸。

在菜单栏中选择“Properties”的选项，打开“Custom”属性页，然后在“Unit Systems”下拉框中选择合适的测量单位，比如“inch”，再在“Drafting Standard”下拉框中选择符合你所在国家或地区标准的标准。

第三步，设置注释框。

在菜单栏中选择“Annotations”的选项，然后依次添加图纸名、日付、尺寸等注释框，并将它们设置为合适的尺寸和位置。

最后通过“File”菜单下的“Save As”选项将模板文件保存到你的计算机中，并选择文件名为“sheet.slddot”。

第四步，启用模板。

在SolidWorks软件中选择“Options”的选项，然后在“System Options”中选择“File Locations”。

接着在“Document Templates”框中点击“Add”按钮，然后选择刚刚保存的模板文件“sheet.slddot”，并将文件夹路径添加到列表中。

最后点击“OK”按钮，从而使刚刚的模板文件能够启用。

至此，SolidWorks工程图模板制作完成。

在实际的工作中，我们可以利用这个模板文件快速生成符合标准的图纸。

当然，如果你需要添加更多的注释框或者自定义其他颜色或格式，也可以通过菜单栏中的相应选项进行修改。

sw三维图转工程图的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 打开 SolidWorks 软件并打开需要转换的三维模型。

solidworks工程图模板Solidworks是一款强大的三维CAD软件，它具有广泛的应用范围，在机械、航空、建筑等行业中得到广泛的应用。

而工程图是Solidworks中最基本的制图方式，用于描述三维零件或装配体的形态和尺寸精度等信息。

为了规范设计过程中的工程图绘制和使用，Solidworks提供了工程图模板功能。

工程图模板是以.dwg和.dxf格式保存的文件，包含了工程图的格式设置、标准尺寸、注释、视图等信息。

一、创建工程图模板首先，打开Solidworks的界面，选择“文件”->“新建”->“图纸”。

在新建图纸的界面中，选择合适的图纸尺寸和比例，并确定好图纸的起点位置。

可以在这里设置工程图的边框和标题栏等基本信息。

接下来，在“视图”选项卡中选择需要包含在工程图模板中的视图，并设置视图的位置和方向。

在视图中可以设置零件的比例尺、轴线、测量和标注等信息。

在“注释”选项卡中，可以添加注释信息，如图例、设计者名称、日期等。

在“其它”选项卡中，可以设置文件的版本控制、审批流程和安全保密等信息。

保存模板时，选择“文件”->“保存为”->“模板文件”，即可将所创建的工程图模板保存下来，方便以后使用。

二、使用工程图模板当需要创建新的工程图时，可以直接使用之前创建好的工程图模板。

在“文件”->“新建”中选择“使用工程图模板”，然后选择所需要的模板即可。

然后，在空白的工程图中添加所需要的零件或装配，然后选择“视图”选项卡，在其中选择需要显示的视图，包括前视图、剖视图、细节视图等。

通过调整零件的位置和方向，可以生成符合要求的工程图。

在工程图中添加标注信息时，可以使用模板中预设的尺寸标准，或者根据需要添加不同的标注类型。

标注可以直接关联到零件的尺寸和几何属性，从而方便后续的制造和检验。

三、总结工程图模板是Solidworks中的重要功能，可以提高工程师的设计效率和精度。

通过合理的设置和使用模板，可以规范工程图的制作和使用，避免错误和重复工作。
