(精品文档)北京理工大学体育文化综合馆钢结构工程(完整版)

体育馆钢结构施工方案

引言

体育馆是一种多功能的建筑，用于举办各种体育比赛和活动。为了满足大跨度、高负荷和多功能的需求，采用钢结构作为体育馆的施工方案是一种常见的选择。本文将介绍体育馆钢结构施工方案的基本原理、设计要素和施工过程。

1. 施工前准备

在进行体育馆钢结构的施工前，需要进行一系列的准备工作，包括但不限于以下几个方面：

1.1 地面准备

在施工前，需要对体育馆的施工地面进行准备，确保地面平整、无障碍物。如果地面不平整，需要进行调整或者铺设水泥地面以保证施工的稳定性。

1.2 设计方案确认

在进行施工前，需要和设计师一起确认体育馆钢结构的设计方案，包括结构类型、主要承重构件、连接方式等。确认设计方案可以避免后期的问题和调整。 1.3 材料采购和质检

在施工前，需要进行钢材和连接件等材料的采购，并进行质检。质检的目的是确保材料符合设计要求和强度标准。

2. 钢结构施工过程

体育馆钢结构的施工过程包括钢材加工、构件安装和结构连接等环节。下面将详细介绍每个环节的施工步骤和要点。

2.1 钢材加工

钢材加工是体育馆钢结构施工的首要环节。在进行钢材加工前，需要对图纸进行仔细分析，理解各个构件的尺寸和形状。然后按照图纸中的要求，对钢材进行剪切、焊接、冲孔等加工操作。加工时要注意保持精确的尺寸和几何形状，确保后续的构件安装准确无误。

2.2 构件安装

构件安装是体育馆钢结构施工的关键环节。在进行构件安装前，需要根据图纸确定吊装计划和安装方案。一般来说，从地面开始逐层安装，先安装主要承重构件，再安装次要构件。在安装过程中，需要仔细检查构件的几何形状和尺寸，确保与设计图纸一致。此外，在吊装和安装过程中需要注意安全措施，确保固定牢固，避免发生事故。

2.3 结构连接

结构连接是体育馆钢结构施工中的最后一个环节。在进行结构连接时，需要选择适当的连接方式，如焊接、螺栓连接等。连接时要注意保持结构的稳定性和强度，确保连接牢固可靠。此外，在进行连接之前需要清理焊缝和连接孔洞，以确保连接的质量。

第 1 页 共 85 页 第一章 编制依据及编制说明

一、 编制依据：

序号 名 称 编 号

一 招标文件及设计图纸

1 中国****大学体育馆工程施工图纸

二 施工及验收技术规范、规程和标准

1 《钢结构工程施工质量验收规范》 GB50205-2001

2 《建筑钢结构焊接技术规程》 JBJ81-2002

3 《高层民用建筑钢结构技术规程》 JGJ99-98

4 《钢结构设计规范》 GB50017-2003

5 《建筑结构和荷载规范》 GB50011-2001

6 《低合金结构钢技术条件》 GB/1591-94

7 《结构用无缝钢管》 GB8162-1999

8 《低压流体输送用焊接钢管》 GB/T3091-2001

9 《低合金钢焊条》 GB/T5118-1995

10 《钢焊缝手工超声波探伤方法和探伤结果分级法》 GB11345-89

11 《碳素钢及低合金钢焊接工艺标准》 QB/BA03.001-2002

12 《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-88

13 《钢结构防火涂料应用技术规程》 CECS24

三 公司质量管理手册及相应的程序文件 QB系列

四 公司环境管理手册及相应的程序文件 QB系列

五 公司职业健康安全管理手册及相应的程序文件 QB系列

六 公司质量管理章程及质量管理文件 QB/GL 01.102-2002

七 同类工程——**体育馆工程施工经验

第 2 页 共 85 页

二、 编制说明

1. 编制原则：

本钢结构工程作为独立子分部工程进行施工和验收，因此本施工方案中充分考虑了施工的特点和难点，以确保子分部工程质量达“合格”标准、实现创长城杯和安装公司精品工程的目标。以优化施工方案、强化质量过程管理、合理降低工程造价、确保工程工期、合理采用新工艺、保证施工安全等为原则。

为确保本工程顺利完成，专门成立以公司主管经理为首的施工管理组织机构，并对本工程实行“五统一”的控制体系，严格按照公司的各项文件对工程进行施工过程动态管理和质量控制，保证公司AAA级的企业信誉不受到伤害。以保证施工安全和工程质量为前提，本着为甲方服务为第一宗旨，科学组织、精心安排，全力保证本工程的按期、优质的完成。本公司拥有先进的生产流水线和一批经验丰富的工人，完全可以满足结构加工、安装的需要和整体工期的要求。

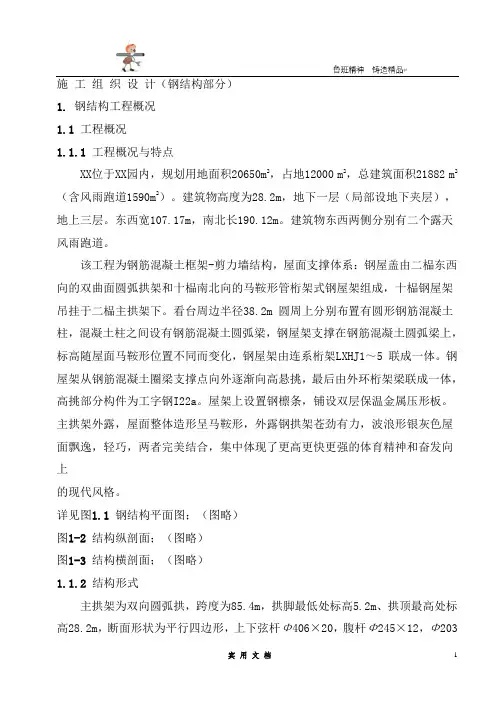

实 用 文 档 1 施 工 组 织 设 计（钢结构部分）

1. 钢结构工程概况

1.1 工程概况

1.1.1 工程概况与特点

XX位于XX园内，规划用地面积20650m2，占地12000 m2，总建筑面积21882 m2（含风雨跑道1590m2）。建筑物高度为28.2m，地下一层（局部设地下夹层），地上三层。东西宽107.17m，南北长190.12m。建筑物东西两侧分别有二个露天风雨跑道。

该工程为钢筋混凝土框架-剪力墙结构，屋面支撑体系：钢屋盖由二榀东西向的双曲面圆弧拱架和十榀南北向的马鞍形管桁架式钢屋架组成，十榀钢屋架吊挂于二榀主拱架下。看台周边半径38.2m 圆周上分别布置有圆形钢筋混凝土柱，混凝土柱之间设有钢筋混凝土圆弧梁，钢屋架支撑在钢筋混凝土圆弧梁上，标高随屋面马鞍形位置不同而变化，钢屋架由连系桁架LXHJ1～5 联成一体。钢屋架从钢筋混凝土圈梁支撑点向外逐渐向高悬挑，最后由外环桁架梁联成一体，高挑部分构件为工字钢I22a。屋架上设置钢檩条，铺设双层保温金属压形板。主拱架外露，屋面整体造形呈马鞍形，外露钢拱架苍劲有力，波浪形银灰色屋面飘逸，轻巧，两者完美结合，集中体现了更高更快更强的体育精神和奋发向上

的现代风格。

详见图1.1 钢结构平面图；（图略）

图1-2 结构纵剖面；（图略）

图1-3 结构横剖面；（图略）

1.1.2 结构形式

主拱架为双向圆弧拱，跨度为85.4m，拱脚最低处标高5.2m、拱顶最高处标高28.2m，断面形状为平行四边形，上下弦杆Φ406×20，腹杆Φ245×12，Φ203

实 用 文 档 2 ×10，弦杆+腹杆节点为管+管相贯节点。吊杆为三角形断面，立杆与主拱架下弦杆相贯焊接，屋架悬挂于吊

杆下，悬挂处吊杆与拱架下弦相贯连接采用铸钢节点，悬挂支座管为Φ351×16，节点形式为管+板插入节点。

二榀主拱架由6 榀横向支撑桁架相连，中间支撑桁架为梯形，上下弦杆Φ351×16，腹杆为Φ245×12，Φ203×10。外侧支撑桁架为三角形，上下弦杆Φ351×16，腹杆为Φ203×10。十榀屋架南北向布置，悬挂于吊杆支座下，上弦杆Φ203×12，下弦杆Φ245×14，腹杆为Φ133×6.5。WJ1～5 布置图见平面图，屋架呈中央高，向两侧趋于中部低，端部高的态势。连系桁架LXHJ1～5 将十榀屋架联成一体，均为单片桁架，上下弦杆Φ133×6.5，腹杆为Φ83×6。外环桁架BHJ1～6 为三角形，上下弦杆Φ133×6.5，腹杆为Φ83×6。

1 编 制 说 明

由于网架整体提升是本工程的重点、难点，针对此情况特做网架吊装专题方案。

通过浙江大学空间钢结构设计软件MST2005计算的结果，认为将网架4段分片提升，高空对接优化为整体提升更有利于结构的安全，具体分析如下：

1、第一版施工组织设计采用4段分块提升，1区先提升到位后，2、3、4区分别提升至设计标高后，利用承重脚手架进行2、3、4区和1区空中拼装。在脚手架上拼装网架，施工属于高空作业，施工过程中，操作人员效率低，存在人员、物料坠落等危险因素，而且网架的杆件粗和球大，网架存在集中荷载等安全隐患。

2、整体提升采用的拔杆，与原4段分块提升所用的拔杆数量相等，使网架结构更趋于稳定，这样提升对网架结构本身的安全系数更大。

3、网架整体提升，解决了网架空中对接区存在对接质量，以及网架挠度曲线不平滑过渡的问题。便于监理和现场测量员测量，控制网架的质量。

4、由于钢网架施工进度要求比较紧, 按原4段提升方案，很难如期封顶。由于搭设承重脚手架，操作平台脚手架需要10～15天 ，严重影响施工进度。如果采用整体提升方案，可以节约脚手架搭设、拆除的时间，缩短施工周期。

5、我公司在已建工程中，曾采用整体提升的的施工方法，对此施工方法很有经验，很有把握。

2 1.编制依据

1.1施工图纸

名 称 编 号

田径馆建筑专业图纸

田径馆网架平面布置图 S1-02

《***训练基地田径及力量训练馆钢钢网架工程施工组织设计》

1.2主要施工规程及规范

类 别 名 称 编号

设计规范 《建筑结构荷载规范》 GB50009-2001

《钢结构设计规范》 GB50017-2003

《网架结构设计与施工规程》 JGJ7-91

验收规范 《钢结构工程施工质量验收规范》 GB50205-2001

材料规范 《碳素结构钢》 GB/T700-1988

《低合金高强度结构钢》 GB/T1591-1994
