底盘：底盘效率是收启、拆置汽车收效果及其各部件、总成，产死汽车的完全制型，并交受收效果的能源，使汽车爆收疏通，包管仄常止驶.底盘由传动系、止驶系、转背系战制动系四部分组成.
一传动系
传动系普遍由离合器、变速器、万背传动拆置、主减速器、好速器战半轴等组成.
一传动系的服从
汽车收效果所收出的能源靠传动系传播到启动车轮.传动系具备减速、变速、倒车、中断能源、轮间好速战轴间好速等功能，取收效果协同处事，能包管汽车正在百般工况条件下的仄常止驶，并具备良佳的能源性战经济性.
两传动系的种类战组成
传动系可按能量传播办法的分歧，区分为板滞传动、液力传动、液压传动、电传动等.
两止驶系
三转背系
图3-27为转背捆绑构图,主要由转背把持机媾战转背传效果构组成.转背把持机构包罗转背盘1战仄安转背柱2;转背传
效果构包罗转背器8、安排横推杆6、转背节臂5战转背节3等.
图3-27转背系
l-转背盘2-仄安转背柱3-转背节4-车轮5-转背节臂
6-左汽车转背时,司机转化转背盘,仄安转背柱战转背器中的转背齿轮所有转化,戴动转背器中的转背齿条横背移动}转背齿条戴动安排转背横推杆移动,横推杆取安排转背节臂贯串,推动转背节臂转化；转背节臂取转背节牢固正在所有,转背节随着转化；转背节上拆有转背车轮,于是转背车轮被转背节戴动偏偏转一个转背角度,使汽车改变止驶目标.转背完了,转背盘转回本位,戴动转背车轮回复本位,汽、左横推杆7-转背减振器8-转背器
车回复曲线止驶.
四制动系
底下是多连杆结构图。

汽车底盘构造汽车底盘是汽车最基本的结构部件之一，它直接影响着整车的操控、驾驶稳定性以及乘坐舒适度。

底盘是车身的骨架，既支撑着车载各种装置，又保护了车上人员的安全。

正是车身底盘的特殊构造使得车辆能够在路面上行驶、变向以及行驶到不同的路况环境下，仍然保持着稳定，因此汽车底盘结构对于整车性能和车身成本有着不可忽视的重要作用。

一、车身底盘的构造车身底盘通常由车桥、车轮、减震器、刹车机构、悬挂系统、转向系统等几个部分组成。

它们共同协作，以保证车身稳定、行驶稳定、行车平稳以及方向操纵准确。

（一）车桥车桥是底盘上重要的结构组成部分。

它是由几个分桥体构成的。

传动系统的位置和驱动方式决定了汽车车桥的类型。

一般来说，汽车车桥所使用的传动系统分为前驱、后驱和四驱。

（二）车轮车轮是汽车行走时与路面直接接触和支撑的部位，车轮的结构设计直接影响车辆的行驶质量和舒适性。

在车轮的制造工艺中，常用的有一体式成型、压力铸造、铸造和无铸造等方式。

车轮的参数包括轮径、轮宽、内孔直径、螺母孔距和PCD等。

（三）减震器减震器也是底盘结构上重要的组成部分之一。

底盘的作用不仅是为车身提供支撑，并且在汽车行驶的过程中，通过减震器可以消除汽车行驶过程中由路面不平或者悬挂系统本身所产生的震动和颠簸。

减震器的类型主要有：液压式减震器、气压式减震器和弹簧减震器。

其中液压式减震器最为常见。

（四）刹车机构刹车系统是保证汽车行驶安全的关键系统之一。

刹车机构主要由制动盘和制动片两部分组成。

制动盘固定安装在車轮上，制动片通过刹车蹄和制动柄进行调节力的大小和刹车力矩的作用。

（五）悬挂系统悬挂系统是支撑车身的重要部分之一，它主要负责吸收大小路面颠簸和减小震动，同时也可以避免震动对车主的身体造成不良影响。

汽车悬挂系统包括弹簧、减振器、支撑杆和悬挂臂等。

（六）转向系统转向系统包括转向器、转向传动机构、转向节等构成部分。

它们共同协作，以实现驾驶员所输出的操纵机械受力的方向交变，以达到汽车的方向控制目的。

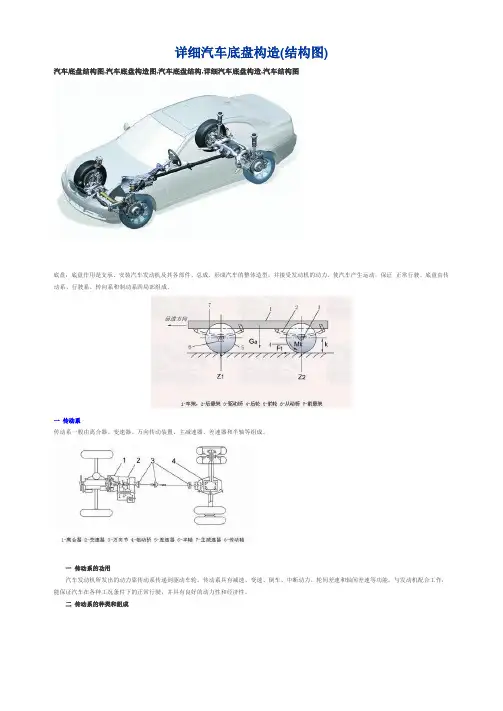

详细汽车底盘构造(结构图)
汽车底盘结构图,汽车底盘构造图,汽车底盘结构,详细汽车底盘构造,汽车结构图
底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四局部组成。

一传动系
传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一传动系的功用
汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

二传动系的种类和组成
传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

二行驶系
三转向系
图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。

转向操纵机构包括转向盘1和平安转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。

图3-27转向系
l-转向盘2-平安转向柱3-转向节4-车轮5-转向节臂
6-左、右横拉杆7-转向减振器8-转向器
汽车转向时,司机转动转向盘,平安转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。

四制动系。

图解汽车底盘构造底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

二传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。

转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。

图3-27转向系l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。

四制动系汽车底盘构造(图)底盘示意图底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

传动系简介(组图)传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

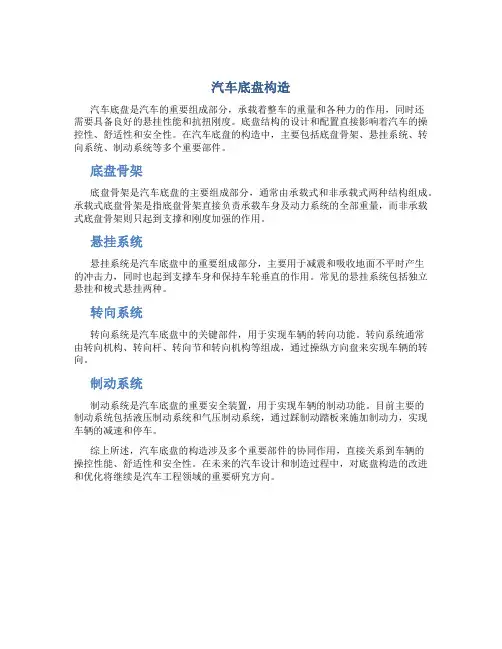

汽车底盘构造
汽车底盘是汽车的重要组成部分，承载着整车的重量和各种力的作用，同时还
需要具备良好的悬挂性能和抗扭刚度。

底盘结构的设计和配置直接影响着汽车的操控性、舒适性和安全性。

在汽车底盘的构造中，主要包括底盘骨架、悬挂系统、转向系统、制动系统等多个重要部件。

底盘骨架
底盘骨架是汽车底盘的主要组成部分，通常由承载式和非承载式两种结构组成。

承载式底盘骨架是指底盘骨架直接负责承载车身及动力系统的全部重量，而非承载式底盘骨架则只起到支撑和刚度加强的作用。

悬挂系统
悬挂系统是汽车底盘中的重要组成部分，主要用于减震和吸收地面不平时产生
的冲击力，同时也起到支撑车身和保持车轮垂直的作用。

常见的悬挂系统包括独立悬挂和梭式悬挂两种。

转向系统
转向系统是汽车底盘中的关键部件，用于实现车辆的转向功能。

转向系统通常
由转向机构、转向杆、转向节和转向机构等组成，通过操纵方向盘来实现车辆的转向。

制动系统
制动系统是汽车底盘的重要安全装置，用于实现车辆的制动功能。

目前主要的
制动系统包括液压制动系统和气压制动系统，通过踩制动踏板来施加制动力，实现车辆的减速和停车。

综上所述，汽车底盘的构造涉及多个重要部件的协同作用，直接关系到车辆的
操控性能、舒适性和安全性。

在未来的汽车设计和制造过程中，对底盘构造的改进和优化将继续是汽车工程领域的重要研究方向。
