汽车底盘构造与名称高清图解汽车底盘构造名称图解：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
汽车底盘传动系图解一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
离合器图解万向传动装置差速器图解汽车底盘行驶系图解由汽车的车架、车桥、车轮和悬架等组成。
汽车底盘行驶系的功能有：接受传动系的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；承受汽车的总重量和地面的反力；缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性；与转向系配合，保证汽车操纵稳定性。
汽车底盘行驶系图解汽车转向系图解下图为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘和安全转向柱;转向传动机构包括转向器、左右横拉杆、转向节臂和转向节等。
稳定杆：转向时减少车体侧倾，增加操控性。
半轴：将发动机的动力传递到车轮上，驱动汽车。
转向拉杆：控制车轮的转向，调整前束。
下摆臂、上支臂：连接车轮和车体的悬挂构件。
万向轴：连接在两个轴之间，在一定范围内可任意改变两轴间的传动角度。
因为前轮是既要驱动，又要转向的!弹簧：弹性元件，起缓冲作用。
这个是螺旋弹簧，卡车用的是钢板弹簧，某些高档车用的是空气弹簧。
减震器：液压阻尼元件，吸收路面冲击的能量,并抑制弹簧压缩后回弹的力。
它与弹簧配合组成了减震系统，用于减缓因路面不平引起的车体震动。
减震器的阻尼力与弹簧的弹力，经过不同的调教匹配会产生出不同的底盘风格，比如运动型、舒适型。
汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。

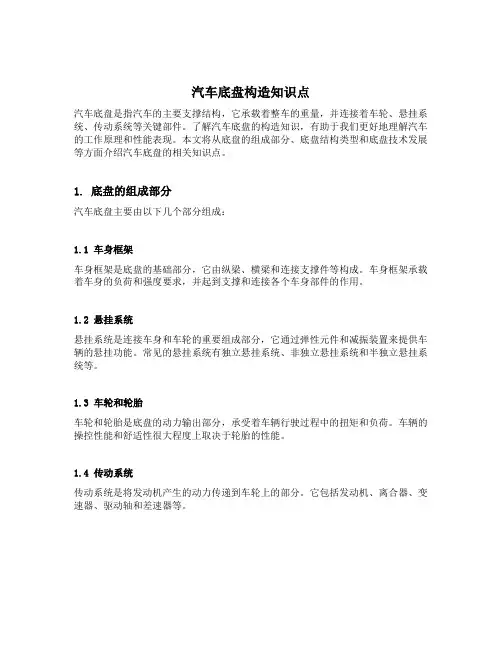

汽车底盘构造知识点一、底盘的定义和作用底盘是指汽车上用于支撑车身、传递动力、转向和制动等功能的结构部件总称。
它是汽车的重要组成部分，承受着车身及其上部负荷，同时又要传递发动机和变速器产生的动力，使其转化为车轮运动能量，并通过悬挂系统保证车辆行驶时的稳定性和舒适性。
二、底盘结构1.前悬挂系统：前悬挂系统主要由弹簧、减震器、转向节、控制臂等组成，用于支撑前轮并使之具有一定的摆动自由度。
2.后悬挂系统：后悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑后轮并使之具有一定的摆动自由度。
3.转向系统：转向系统主要由转向节、传动杆和转向齿轮等组成，用于实现方向盘操作与前轮转向之间的机械传递。
4.制动系统：制动系统主要由刹车片或刹车鼓、刹车盘、制动缸等组成，用于实现对车辆运动状态的控制，以达到减速、停车和保持车辆静止的目的。
5.传动系统：传动系统主要由发动机、变速器、离合器和驱动轴等组成，用于将发动机产生的动力传递到车轮上，使车辆得以运动。
6.悬挂系统：悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑车身并吸收路面颠簸所带来的冲击力。
三、底盘设计原则1.安全性原则：底盘设计必须保证汽车行驶过程中的安全性，包括加强底盘结构强度和刚度，提高悬挂系统稳定性和制动效果等。
2.舒适性原则：底盘设计必须保证汽车行驶过程中乘客的舒适性，包括提高悬挂系统的缓冲能力和降低噪音水平等。
3.经济性原则：底盘设计必须考虑到生产成本和使用费用问题，包括采用合理的材料和工艺以及优化结构设计等。
4.环保性原则：底盘设计必须符合环境保护要求，包括减少废气排放和噪音污染等。
四、底盘维护保养1.定期检查：定期检查底盘各个部位的磨损和松动情况，如发现问题及时更换或维修。
2.清洗保养：定期清洗底盘，特别是悬挂系统和制动系统等易受污染的部位。
3.润滑保养：定期给底盘各个部位进行润滑，以保证其正常运转并延长使用寿命。
4.注意驾驶习惯：避免急加速、急刹车、超载等不良驾驶习惯，以减少对底盘的损伤。
汽车底盘构造详解底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二.传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。
行驶系行驶系由汽车的车架、车桥、车轮(注意)和悬架等组成。
行驶系的功用是：车轮和悬架等组成了行驶系，汽车的车架、车桥、接受传动系的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；承受汽车的总重量和地面的反力；缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性；与转向系配合，保证汽车操纵稳定性。
转向系简介汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。
转向系统的基本组成(1)转向操纵机构主要由转向盘、转向轴、转向管柱等组成。
(2)转向器将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。
转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。
(3)转向传动机构将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。
转向系统的类型及工作原理按转向能源的不同，转向系统可分为机械转向系统和动力转向系统两大类。
制动系简介汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。
其作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。
对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力，而这些外力的大小都是随机的、不可控制的，因此汽车上必须装设一系列专门装置以实现上述功能。
分类：(1) 按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。
用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。
上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。
(2)按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。
以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统。
(3)按制动能量的传输方式制动系统可分为机械式、液压式、气压式、电磁式等。
同时采用两种以上传能方式的制动系称为组合式制动系统。
动系统一般由制动操纵机构和制动器两个主要部分组成。
(1) 制动操纵机构产生制动动作、控制制动效果并将制动能量传输到制动器的各个部件，如图中的2、3、4、6，以及制动轮缸和制动管路。
(2) 制动器产生阻碍车辆的运动或运动趋势的力(制动力)的部件。
汽车上常用的制动器都是利用固定元件与旋转元件工作表面的摩擦而产生制动力矩，称为摩擦制动器。
它有鼓式制动器和盘式制动器两种结构型式。
汽车传动系介绍一.传动系的功用汽车发动机所发出的动力经传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中动力、轮间(轴间)差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二.传动系的种类和组成传动系按能量传递方式不同，划分为机械传动、液力传动、液压传动、电传动等。
1、机械式传动系一般组成及布置示意图1-离合器2-变速器3-万向节4-驱动桥5-差速器图1发动机前置、纵置，后轮驱动的布置示意图图1是传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮图2发动机前置、纵置，前轮驱动的布置示意图发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
2、典型液力机械传动示意图1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴图3 液力机械传动示意图液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
3、静液式传动系示意图1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管图4静液式传动系示意图液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
4、混合式电动汽车采用的电传动1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线图5混合式电动汽车采用的电传动电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。
三、传动系的布置型式机械式传动系常见布置型式主要与发动机的位置及汽车的驱动型式有关。
可分为：1.前置后驱—FR：即发动机前置、后轮驱动这是一种传统的布置型式。
国内外的大多数货车、部分轿车和部分客车都采用这种型式。
它是前轮转向后轮驱动，发动机输出动力通过离合器—变速器—传动轴输送到驱动桥上，在此减速增扭后传送到后面的左、右半轴上，驱动后轮使汽车运行，前后轮各行其职，转向与驱动分开，负荷分布比较均匀。
2.后置后驱—RR：即发动机后置、后轮驱动在大型客车上多采用这种布置型式，少量微型、轻型轿车也采用这种型式。
发动机后置，使前轴不易过载，并能更充分地利用车箱面积，还可有效地降低车身地板的高度或充分利用汽车中部地板下的空间安置行李，也有利于减轻发动机的高温和噪声对驾驶员的影响。
缺点是发动机散热条件差，行驶中的某些故障不易被驾驶员察觉。
远距离操纵也使操纵机构变得复杂、维修调整不便。
但由于优点较为突出，在大型客车上应用越来越多。
3.前置前驱—FF：发动机前置、前轮驱动这种型式操纵机构简单、发动机散热条件好。
但上坡时汽车质量后移，使前驱动轮的附着质量减小，驱动轮易打滑；下坡制动时则由于汽车质量前移，前轮负荷过重，高速时易发生翻车现象。
现在大多数轿车采取这种布置型式。
4.越野汽车的传动系越野汽车一般为全轮驱动，发动机前置，在变速箱后装有分动器将动力传递到全部车轮上。
目前，轻型越野汽车普遍采用4×4驱动型式，中型越野汽车采用4×4或6×6驱动型式；重型越野汽车一般采用6×6或8×8驱动型式。
汽车行驶系的结构及工作原理详解汽车行驶概述一、汽车行驶系的功用1、将汽车构成一个整体，支撑汽车全部质量。
2、将传动系传来的转矩化为汽车行驶的驱动力。
3、承受并传递路面作用于车轮上的各种反力和力矩。
4、减少振动，缓和冲击，保证汽车平顺行驶。
二、汽车行驶系的组成一般由车架、车桥、车轮和悬架组成。
．车架一、功用车架是汽车的基体，如发动机、变速器、传动机构、操纵机构、车身等总成和部件都安装于车架上。
二、车架的类型汽车上装用的车架按其结构形式不同可分为：边梁式车架、中梁式车架、综合式车架和无梁式车架。
边梁式车架由位于右左两侧的两根纵梁和若干横梁构成，横梁和纵梁一般由16Mn合金钢板冲压而成，两种者之间采用铆接或焊接连接。
中梁式车架只有一根位于汽车中央的纵梁。
纵梁断面为圆形或矩形其上固定有横向的托架或连接梁，使车架成鱼骨。
车桥一、作用车桥通过悬架与车架连接，支承着汽车大部份重量，并将车轮的牵引力或制动力，以及侧向力经悬架传给车架。
二、类型汽车的车桥分为整体式和断开式两种。
按使用功能划分，车桥又可分为转向桥、转向驱动桥、驱动桥和支持桥。
1、转向桥安装转向轮的车桥叫转向桥。
现代汽车一般都是前桥转向，也有少数是多桥转向的。
a、与非独立悬架匹配的转向车桥这类转向桥结构大体相同，主要由前梁，转向节，主销和轮毂等部分组成。
车桥两端与转向节绞接。
前梁的中部为实心或空心梁。
b、与独立悬架匹配的转向桥断开式转向桥的作用与非断开式转向桥一样，所不同的是断开式转向桥与独立悬架匹配，断开式车桥为活动关节式结构。
c、转向车轮定位为了使汽车保持稳定的直线行驶，转向轻便、减少轮胎与转向机构的摩损，要求装配后的转向车轮、转向节和前轴与车架有正确的相对位置。
前轮、前轴、转向节与车架的相对安装位置，称为转向车轮定位，也称前轮定位。
前轮定位包括主销后倾、主销内倾、前轮外倾、前轮前束四个参数。
A、主销后倾：主销装在前轴上后，其上端略向外倾，称为主销后倾。
称为主销内倾。
其上端略向内倾，主销装在前轴上后，主销内倾：、BC、前轮外倾：汽车的前轮安装后，其旋转平面上方略抽外倾，称为前轮外倾。
D、前轮前束：汽车两个前轮的旋转平面不平行，前端略向内收，称为前轮前束。
汽车的前束值一般小于10mm，通过改变横拉杆的长度可以调整前束的大小。
2、支承桥转向桥和支持桥都属于从动桥。
有些单桥驱动的三轴汽车，往往将后桥设计成支持桥。
挂车上的车桥也是支持桥。
发动机前置前驱动轿车的后桥也属于支桥。
车轮与轮胎功用是支承汽车车体重量，缓和由于路角不平引起的冲击力，接受和传递制动力和驱动力，轮胎具有抵抗侧滑的能力，轮胎具有自动回下正的能力，使汽车正常转向，保持汽车直线驶。
一、车轮1、组成通常车轮由轮毂、轮辋以及这两件元件之间的连接部分称为轮辐的元件所组成2、分类按照轮辐的结构车轮可分为辐板式和辐条式。
根据轮辋形式不同又可分为组装轮辋式，可调式车轮，对开式，可反装式车轮。
根据车轮材质不同又有铝合金、镁合金、钢车轮之分。
辐板式车轮由档圈，辐板，轮辋和气门嘴伸出口组成（如上图）。
辐板为钢质圆板，它将轮毂和轮辋连接为一体，大多是冲压制成的，少数是与轮毂铸成一体。
后者多用于重型汽车上。
辐板与轮辋是铆接或焊接在一起的，对于采用无内胎轮胎的车轮，宜采用焊接法可提高轮辋的密闭性。
轿车的辐板采用材料较薄，常冲压成起伏各样形状，以提高刚度。
辐板上开有若干孔，用以减轻质量，同时有利于制动器散热，安装时可作把手。
货车后轴负荷大多比前轴大很多，为使后轮胎不致过载，后桥车轮一般安装双式车轮，在同一轮毂上安装两副相同的辐板和轮辋，为方便互换，辐板的螺栓也两端面做成锥形，便于安装。
