图解汽车底盘构造

汽车各类悬架系统图解说明独立悬架与非独立悬架示意图13-4所示独立悬架如图4-57(a)所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图4-57(b)所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧13-5钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

扭杆的断面形式断面常为圆形，少数是矩形或管形空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种（如图4-61所示），工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封双向作用筒式减振器示意图p314 -4-51横向稳定器的安装13-7copy.gif横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有的轿车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。

图解汽车底盘构造．图解汽车底盘构造底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

二传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。

转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。

图3-27转向系l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转于是转向车轮被转向节带动偏转一个转向,动；转向节上装有转向车轮带动转向车轮,转向完了,转向盘转回原位使汽车改变行驶方向角度,. ,恢复原位汽车恢复直线行驶。

制动系四汽车底盘构造(图)底盘示意图底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

传动系简介(组图)传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

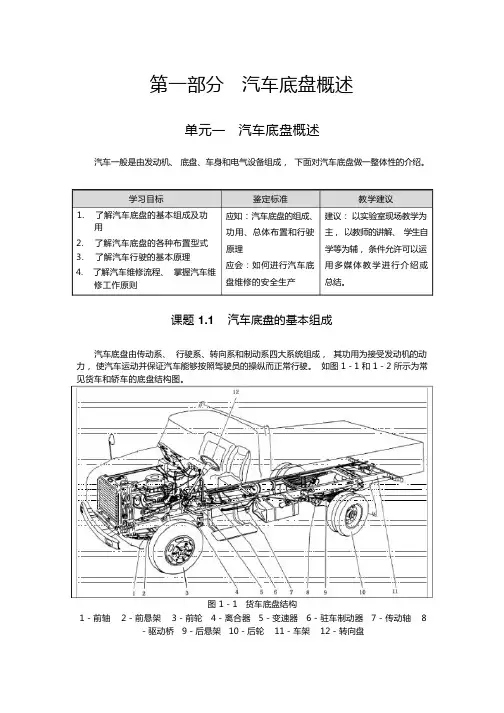

第一部分 汽车底盘概述单元一 汽车底盘概述汽车一般是由发动机、 底盘、车身和电气设备组成， 下面对汽车底盘做一整体性的介绍。

课题 1.1 汽车底盘的基本组成汽车底盘由传动系、 行驶系、转向系和制动系四大系统组成， 其功用为接受发动机的动 力， 使汽车运动并保证汽车能够按照驾驶员的操纵而正常行驶。

如图 1－1 和 1－2 所示为常 见货车和轿车的底盘结构图。

图 1－1 货车底盘结构1－前轴 2－前悬架 3－前轮 4－离合器 5－变速器 6－驻车制动器 7－传动轴 8－驱动桥 9－后悬架 10－后轮 11－车架 12－转向盘学习目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理4. 了解汽车维修流程、 掌握汽车维 修工作原则 教学建议 建议： 以实验室现场教学为 主， 以教师的讲解、 学生自 学等为辅， 条件允许可以运 用多媒体教学进行介绍或 总结。

鉴定标准 应知：汽车底盘的组成、 功用、总体布置和行驶 原理 应会：如何进行汽车底 盘维修的安全生产图 1－2 轿车底盘结构1－前悬架 2－前轮制动器 3－前轮 4－离合器踏板 5－变速器操纵机构 6－驻车制动手柄 7－传动轴 8－后桥 9－后悬架 10－后轮制动器 11－后轮 12－后保险杠13－备胎 14－横向稳定器 15－转向盘一、传动系汽车传动系是指从发动机到驱动车轮之间所有动力传递装置的总称。

其功用是将发动机的动力传给驱动车轮。

不同的汽车，其底盘的组成稍有不同；如载货汽车及部分轿车，其底盘一般是由离合器、手动变速器、万向传动装置(万向节和传动轴) 、驱动桥(主减速器、差速器、半轴、桥壳)等组成，如 1－3 所示；而现在轿车中采用自动变速器的越来越多，底盘包括自动变速器、万向传动装置、驱动桥等，即用自动变速器取代了离合器和手动变速器；如果是越野汽车(包括 SUV，即运动型多功能车)，还应包括分动器。
