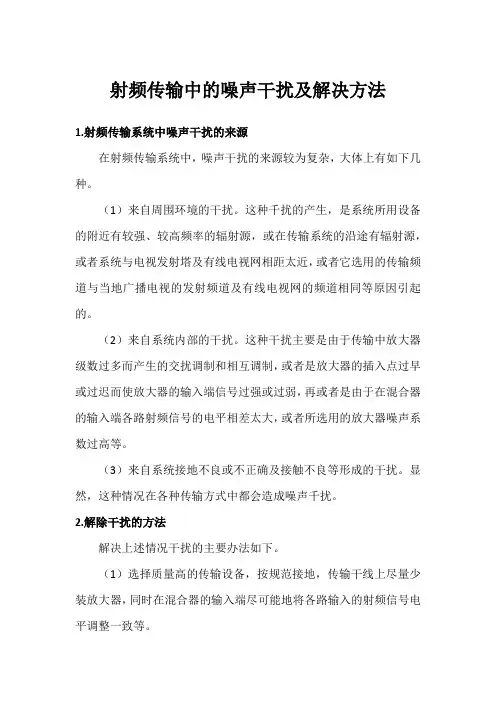

射频传输中的噪声干扰及解决方法
1.射频传输系统中噪声干扰的来源
在射频传输系统中，噪声干扰的来源较为复杂，大体上有如下几种。
（1）来自周围环境的干扰。
这种千扰的产生，是系统所用设备的附近有较强、较高频率的辐射源，或在传输系统的沿途有辐射源，或者系统与电视发射塔及有线电视网相距太近，或者它选用的传输频道与当地广播电视的发射频道及有线电视网的频道相同等原因引起的。
（2）来自系统内部的干扰。
这种干扰主要是由于传输中放大器级数过多而产生的交扰调制和相互调制，或者是放大器的插入点过早或过迟而使放大器的输入端信号过强或过弱，再或者是由于在混合器的输入端各路射频信号的电平相差太大，或者所选用的放大器噪声系数过高等。
（3）来自系统接地不良或不正确及接触不良等形成的干扰。
显然，这种情况在各种传输方式中都会造成噪声千扰。
2.解除干扰的方法
解决上述情况干扰的主要办法如下。
（1）选择质量高的传输设备，按规范接地，传输干线上尽量少装放大器，同时在混合器的输入端尽可能地将各路输入的射频信号电平调整一致等。
（2）如果周围有经常性的较强辐射源，只能采取增加屏蔽等措施解决。
（3）要避开当地广播电视频道，使传输线远离其他可能有辐射干扰的线路等。
（4）如果采取上述措施仍不能有效地消除干扰，就应考虑改变传输方式，如换成光纤传输方式等，并且控制中心整体加装屏蔽网等。
由上所述可知，在进行系统设计时，对于系统周边环境情况的摸底是很重要的。
如果在设计之前就已经发现存在不可避开的干扰源，那么从开始就应从总体设计上进行解决。
测量装置中噪音干扰消除方法在各种测量工程中，噪音干扰一直是一个常见的问题。
无论是电子设备的测量，还是声学领域的测量，噪音都会对测量结果产生影响。
因此，寻找有效的噪音干扰消除方法成为了不可忽视的课题。
噪音干扰的来源多种多样，包括电源干扰、环境干扰、电磁干扰等。
在电子设备测量中，电源干扰是最常见且最容易解决的一种。
可以采用一些降噪滤波器来削弱或消除电源干扰信号。
这些滤波器可以通过选择合适的频率范围和滤波器类型来达到去除电源噪音的效果。
此外，还可以采用隔离变压器等方法将电源与被测电路隔离，以消除电源干扰。
环境噪音是另一个常见的干扰源。
环境噪音包括来自其他设备的电磁波、机械振动以及人声等。
针对不同的环境噪音，可以采取不同的消除方法。
例如，在电磁干扰环境下，可以使用金属屏蔽罩来隔离被测设备和干扰源。
而对于机械振动噪音，可以使用隔振平台或阻尼材料来减少振动传递到被测设备的程度。
对于人声噪音，可以采用声音隔离的方法，将被测设备与噪音源隔离开来，或者采用噪音抑制技术将噪音源的声音进行降噪处理。
除了电源干扰和环境噪音，电磁干扰也是噪音干扰的一个重要来源。
电磁干扰包括来自其他设备的辐射以及电磁波的感应。
在电子设备测量中，可以通过增加屏蔽材料来减少电磁辐射。
此外，还可以采用差模和共模测量方法，将差分信号与共模信号进行分离，从而减少电磁干扰对测量结果的影响。
不同类型的噪音干扰需要采用不同的消除方法。
有时候，一种消除方法的效果并不明显，需要结合多种方法才能取得较好的效果。
例如，在测量声学信号时，由于声音的传播路径较长，环境噪音和机械振动都会对测量结果产生较大的影响。
此时，可以结合声音隔离、降噪滤波器和振动隔离等方法，综合消除噪音干扰，提高测量精度。
在实际测量中，噪音干扰消除是一个复杂而繁琐的任务。
需要根据具体的测量条件和噪音源特点选择合适的消除方法。
此外，试验和实践也是不可或缺的。
通过实际测量和试验，可以探索出更适合特定应用场景的噪音干扰消除方法。
心电图机的干扰与排除干扰分为两种，一种是肌电干扰，一种是交流干扰。
肌电干扰一般是35HZ，交流干扰一般是50HZ。
而心电信号的频率范围是在0.05-100HZ之间。
所以肌电干扰和交流干扰极易混入心电信号，并被放大，需要对它们进行抑制处理，以保证心电图记录的质量。
干扰是心电图机常出现的故障，轻者影响图形的质量，重者无法诊断。
因此，要求心电图机的抗干扰能力强，即共模抑制比要大。
本文就心电图机在使用和维修中，产生干扰的原因及排除方法介绍如下：一交流干扰1、 50Hz交流干扰通常是指来自外界以及心电图机自身的电源50Hz交流干扰信号。
这种干扰信号是规则的。
50Hz交流干扰通常分为以下几种：[1]交流磁场干扰；[2]泄漏电流干扰；[3]阻抗耦合干扰；[4]静电干扰；[5]地环路干扰；[6]仪器内部50Hz干扰等等。
在实际工作中，通常消除50Hz交流干扰的常用方法是：使心电图机接地良好（一般要求接地电阻≤4Ω）。
但由于引起50Hz交流干扰的原因较多，情况又较复杂，往往仅通过处理接地线仍然不能够有效地消除干扰。
下面重点讨论常见的交流磁场干扰、泄漏电流干扰以及阻抗耦合干扰所引起的干扰。
2、交流磁场干扰是指在人体附近存在的电流电路与病人回路之间通过电磁耦合而产生的交流磁场干扰。
如：照明设备、沿天花板和墙壁及地面排布的电源线、高频电刀、X线机、理疗机等设备产生的干扰磁场穿过一定面积的输入加路时，产生感应电动势并与心电信号叠加，造成干扰。
3、泄漏电流干扰是指因绝缘强度下降产生的泄漏电流而引起的泄漏电流干扰。
如：在梅雨季节时，电源线、墙壁、及病床等因湿度增加而使其绝缘强度下降，使泄漏电流增加。
泄漏电流通过天花板、墙壁和地面，再经床至病人，然后经心电图机到地。
在病人与心电电极接触电阻上就可形成50Hz交流干扰。
4、阻抗耦合干扰是指因位移电流所产生的电位差而引起的阻抗耦合干扰（一般为电阻型）。
如：病房环境中的电源线，不管有无电流通过，电流线与心电图机导联线间总存在静电耦合电容。
原子吸收光谱法的主要干扰有物理干扰、化学干扰、电离干扰、光谱干扰和背景干扰等。
一、物理干扰物理干扰是指试液与标准溶液物理性质有差异而产生的干扰。
如粘度、表面张力或溶液的密度等的变化，影响样品的雾化和气溶胶到达火焰传送等引起原子吸收强度的变化而引起的干扰。
消除办法：配制与被测试样组成相近的标准溶液或采用标准加入法。
若试样溶液的浓度高，还可采用稀释法。
二、化学干扰化学干扰是由于被测元素原子与共存组份发生化学反应生成稳定的化合物，影响被测元素的原子化，而引起的干扰。
消除化学干扰的方法：（1）选择合适的原子化方法提高原子化温度，减小化学干扰。
使用高温火焰或提高石墨炉原子化温度，可使难离解的化合物分解。
采用还原性强的火焰与石墨炉原子化法，可使难离解的氧化物还原、分解。
（2）加入释放剂释放剂的作用是释放剂与干扰物质能生成比被测元素更稳定的化合物，使被测元素释放出来。
例如，磷酸根干扰钙的测定，可在试液中加入镧、锶盐，镧、锶与磷酸根首先生成比钙更稳定的磷酸盐，就相当于把钙释放出来。
（3）加入保护剂保护剂作用是它可与被测元素生成易分解的或更稳定的配合物，防止被测元素与干扰组份生成难离解的化合物。
保护剂一般是有机配合剂。
例如，EDTA、8-羟基喹啉。
（4）加入基体改进剂对于石墨炉原子化法，在试样中加入基体改进剂，使其在干燥或灰化阶段与试样发生化学变化，其结果可以增加基体的挥发性或改变被测元素的挥发性，以消除干扰。
三、电离干扰在高温条件下，原子会电离，使基态原子数减少，吸光度下降，这种干扰称为电离干扰。
消除电离干扰的方法是加入过量的消电离剂。
消电离剂是比被测元素电离电位低的元素，相同条件下消电离剂首先电离，产生大量的电子，抑制被测元素的电离。
例如，测钙时可加入过量的KCl溶液消除电离干扰。
钙的电离电位为6.1eV，钾的电离电位为4.3eV。
由于K电离产生大量电子，使钙离子得到电子而生成原子。
四、光谱干扰（1）吸收线重叠共存元素吸收线与被测元素分析线波长很接近时，两谱线重叠或部分重叠，会使结果偏高。

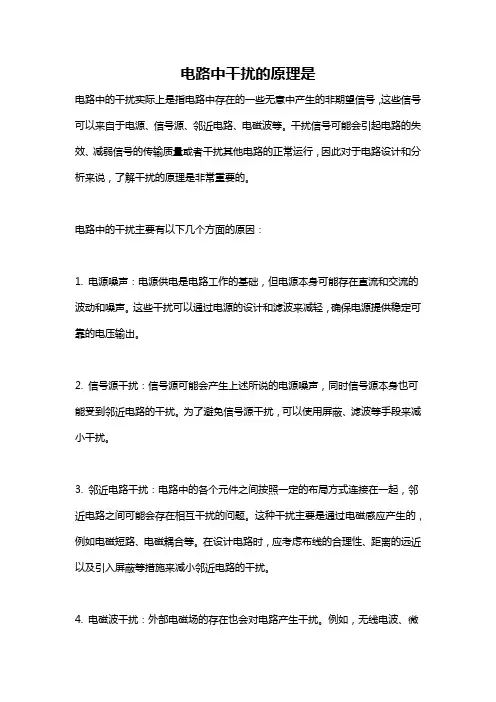

电路中干扰的原理是电路中的干扰实际上是指电路中存在的一些无意中产生的非期望信号，这些信号可以来自于电源、信号源、邻近电路、电磁波等。
干扰信号可能会引起电路的失效、减弱信号的传输质量或者干扰其他电路的正常运行，因此对于电路设计和分析来说，了解干扰的原理是非常重要的。
电路中的干扰主要有以下几个方面的原因：1. 电源噪声：电源供电是电路工作的基础，但电源本身可能存在直流和交流的波动和噪声。
这些干扰可以通过电源的设计和滤波来减轻，确保电源提供稳定可靠的电压输出。
2. 信号源干扰：信号源可能会产生上述所说的电源噪声，同时信号源本身也可能受到邻近电路的干扰。
为了避免信号源干扰，可以使用屏蔽、滤波等手段来减小干扰。
3. 邻近电路干扰：电路中的各个元件之间按照一定的布局方式连接在一起，邻近电路之间可能会存在相互干扰的问题。
这种干扰主要是通过电磁感应产生的，例如电磁短路、电磁耦合等。
在设计电路时，应考虑布线的合理性、距离的远近以及引入屏蔽等措施来减小邻近电路的干扰。
4. 电磁波干扰：外部电磁场的存在也会对电路产生干扰。
例如，无线电波、微波和其他高频信号都可以干扰电路的正常工作。
为了减小电磁波干扰，可以使用屏蔽、地线等手段来阻挡外部电磁波的传播。
在现代电子设备普及的今天，电路中的干扰已经成为了一个重要且普遍存在的问题。
为了解决这个问题，人们提出了很多技术手段和方法。
首先，设计人员在电路设计过程中可以采用一些抑制干扰的技术和措施。
例如，在电源部分，可以使用滤波器来减轻电源噪声；在信号源部分，可以使用屏蔽和滤波器来减小信号源的干扰；在布线部分，可以采用合理的布线方式和引入屏蔽来减小邻近电路的干扰等。
其次，还可以通过设计电路的埋地线和接地网来消除电磁波干扰。
地线的引入可以将电路中产生的干扰信号导向到地面，有效地减小了干扰的传播和影响范围。
此外，为了减小电磁波干扰的影响，还可以使用金属屏蔽和接地技术。
除了设计上的解决办法，人们还发展出了一些测试方法和设备来检测和消除干扰。

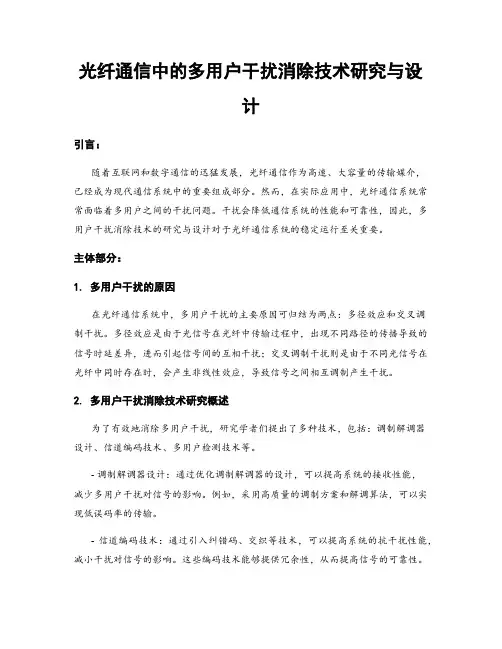

光纤通信中的多用户干扰消除技术研究与设计引言：随着互联网和数字通信的迅猛发展，光纤通信作为高速、大容量的传输媒介，已经成为现代通信系统中的重要组成部分。
然而，在实际应用中，光纤通信系统常常面临着多用户之间的干扰问题。
干扰会降低通信系统的性能和可靠性，因此，多用户干扰消除技术的研究与设计对于光纤通信系统的稳定运行至关重要。
主体部分：1. 多用户干扰的原因在光纤通信系统中，多用户干扰的主要原因可归结为两点：多径效应和交叉调制干扰。
多径效应是由于光信号在光纤中传输过程中，出现不同路径的传播导致的信号时延差异，进而引起信号间的互相干扰；交叉调制干扰则是由于不同光信号在光纤中同时存在时，会产生非线性效应，导致信号之间相互调制产生干扰。
2. 多用户干扰消除技术研究概述为了有效地消除多用户干扰，研究学者们提出了多种技术，包括：调制解调器设计、信道编码技术、多用户检测技术等。
- 调制解调器设计：通过优化调制解调器的设计，可以提高系统的接收性能，减少多用户干扰对信号的影响。
例如，采用高质量的调制方案和解调算法，可以实现低误码率的传输。
- 信道编码技术：通过引入纠错码、交织等技术，可以提高系统的抗干扰性能，减小干扰对信号的影响。
这些编码技术能够提供冗余性，从而提高信号的可靠性。
- 多用户检测技术：通过使用多用户检测算法，可以将不同用户之间的干扰分离，从而提高系统的接收性能。
多用户检测技术包括线性检测和非线性检测等方法，能够有效解决多用户之间的干扰问题。
3. 调制解调器设计调制解调器是光纤通信系统中的重要组件，其设计的好坏直接影响系统的性能。
在多用户干扰消除方面，调制解调器的设计可以通过以下几点来实现：- 选择合适的调制方案：不同的调制方案对于多用户干扰的抑制能力有所不同。
研究人员可以通过理论分析和实验测试，选择适合的调制方案来减小干扰对信号的影响。
- 优化解调算法：通过优化解调算法，可以提高解调器的信号接收性能。
例如，采用盲目等化、最大似然估计等算法，可以实现在有干扰存在的情况下正确还原信号。
电容传感器寄生电容干扰的产生原因及消除方法分析了电容传感器寄生电容存在的主要原因，以及消除寄生电容干扰的几种方法：主要采用驱动电缆技术、运算放大器驱动技术、整体屏蔽技术、集成组合技术来减小寄生电容，以提高传感器的性能。
电容式传感器具有结构简单，灵敏度高，温度稳定性好，适应性强，动态性能好等一系列优点，目前在检测技术中不仅广泛应用于位移、振动、角度、加速度等机械量的测量，还可用于液位、压力、成份含量等热工方面的测量中。
但由于电容式传感器的初始电容量很小，一般在皮法级，而连接传感器与电子线路的引电缆电容、电子线路的杂散电容以及传感器内极板与周围导体构成的电容等所形成的寄生电容却较大，不仅降低了传感器的灵敏度，而且这些电容是随机变化的，使得仪器工作很不稳定，从而影响测量精度，甚至使传感器无法正常工作，所以必须设法消除寄生电容对电容传感器的影响。
以下对消除电容传感器寄生电容的几种方法进行分析。
增加初始电容值法采用增加初始电容值的方法可以使寄生电容相对电容传感器的电容量减小。
由公式C0=ε0·εr·A/d0可知，采用减小极片或极筒间的间距d0，如平板式间距可减小为0.2毫米，圆筒式间距可减小为0.15毫米;或在两电极之间覆盖一层玻璃介质，用以提高相对介电常数，通过实验发现传感器的初始电容量C0不仅显著提高了，同时也防止了过载时两电极之间的短路;另外，增加工作面积A或工作长度也可增加初始电容值C0。
不过，这种方法要受到加工工艺和装配工艺、精度、示值范围、击穿电压等的限制，一般电容的变化值在10-3～103pF 之间。
采用“驱动电缆”技术，减小寄生电容如图1所示：在压电传感器和放大器A之间采用双层屏蔽电缆，并接入增益为1的驱动放大器，这种接法可使得内屏蔽与芯线等电位，进而消除了芯线对内屏蔽的容性漏电，克服了寄生电容的影响，而内外层之间的电容Cx变成了驱动放大器的负载，电容传感器由于受几何尺寸的限制，其容量都是很小的，一般仅几个pF到几十pF。
消除电磁干扰的三种方法
一、引入“降噪屏蔽电缆”
首先要明确的是，降噪屏蔽电缆是最有效的防止电磁干扰的方法，主要是利用外层的
金属屏蔽层来屏蔽敏感电气设备内部收发的电磁波。
它的屏蔽功能有两种，一是用金属箔、胶带或绝缘材料将设备与外界电磁环境隔绝开来；二是外部信号直接接入金属箔，使其不
能向设备内部渗透，对外部干扰具有极强的抑制作用。
二、利用信号分离技术
其次，电磁干扰也可以通过利用信号分离技术实现消除，主要原理是在受损的频带电
磁环境中，以及在潮湿的绝缘环境中，形成一种能抑制受损信号的电磁屏障，以保持信号
的稳定性。
信号分离技术可以合理布置电磁屏障，既可以获得较高的信号增益，又可以有
效抑制室内电磁干扰。
三、采用硬件或软件方法
硬件方面，可以采用射频滤波器，噪声材料等技术来减少电磁干扰。
其中，射频滤波
器可以有效降低无线射频电磁波的强度，从而减少噪声对设备的影响。
噪声材料可以用于
屏蔽噪声信号，其中噪声板和复合噪声材料是最常用的一种材料，用于有效滤除收发站内
部的电子系统和有线系统的高频电波。
软件方面，可以采用数字滤波器、模拟滤波器、低通滤波器等技术，相比硬件方法，
软件方法更加灵活、简单、节约成本，可以有效的抑制电磁干扰的影响。
而且软件还有一
个优点，即可以通过计算机程序检测出探测站和室内环境中有害电磁信号的出现，从而实
现自动抑制和维护设备的功能。

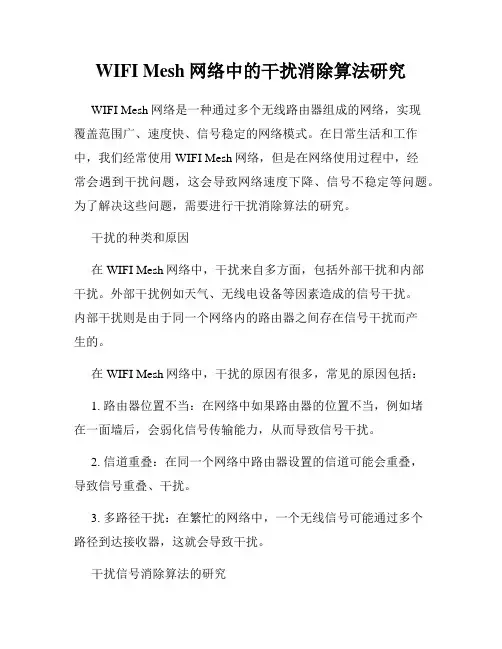

WIFI Mesh网络中的干扰消除算法研究WIFI Mesh网络是一种通过多个无线路由器组成的网络，实现覆盖范围广、速度快、信号稳定的网络模式。
在日常生活和工作中，我们经常使用WIFI Mesh网络，但是在网络使用过程中，经常会遇到干扰问题，这会导致网络速度下降、信号不稳定等问题。
为了解决这些问题，需要进行干扰消除算法的研究。
干扰的种类和原因在WIFI Mesh网络中，干扰来自多方面，包括外部干扰和内部干扰。
外部干扰例如天气、无线电设备等因素造成的信号干扰。
内部干扰则是由于同一个网络内的路由器之间存在信号干扰而产生的。
在WIFI Mesh网络中，干扰的原因有很多，常见的原因包括：1. 路由器位置不当：在网络中如果路由器的位置不当，例如堵在一面墙后，会弱化信号传输能力，从而导致信号干扰。
2. 信道重叠：在同一个网络中路由器设置的信道可能会重叠，导致信号重叠、干扰。
3. 多路径干扰：在繁忙的网络中，一个无线信号可能通过多个路径到达接收器，这就会导致干扰。
干扰信号消除算法的研究为了解决WIFI Mesh网络中的干扰问题，需要进行干扰消除算法的研究。
通过开发新的算法，可以降低网络中干扰的影响，提高网络的性能和稳定性。
1. 路由器位置优化算法路由器位置优化算法是一种通过动态调整路由器位置、减少信号干扰的算法。
通常在网络架设时，通过利用物理模型、仿真模型等技术，来确定路由器的合理位置。
在网络使用中，通过位置检测、距离计算等方式，对路由器进行位置调整，可以有效地降低信号干扰，提高网络性能。
2. 信道分配算法在WIFI Mesh网络中，路由器通过设置不同的信道来区分彼此。
但是，如果几个路由器在同一信道上工作，就会产生信道重叠、干扰的问题。
因此，需要提出信道分配算法，通过合理的信道分配，来减少信号重叠、干扰。
信道分配算法主要有静态分配和动态分配两种方式。
静态分配是在网络架设时，确定每个路由器的信道，这种方式简单可靠，但是难以适应动态网络环境；动态分配则是在网络中，根据网络使用情况和信号强度来调整信道分配，这种方式复杂性高，但适应性好。
浅析民航通信中高频互调干扰及消除措施摘要本文通过对民航通信中高频互调干扰的分析，探讨了其产生原因和影响，介绍了消除措施。
高频互调干扰是指两个或两个以上的高频信号共存时相互作用引起的干扰现象。
该类干扰的危害性较大，不仅影响通信质量，还可能导致通信系统的故障。
本文总结了针对高频互调干扰的消除措施，包括信号源的抑制、调整射频通道的设计、滤波和屏蔽等方法。
本文的研究为民航通信系统的稳定运行提供参考。
关键词：民航通信，高频互调干扰，消除措施，滤波，屏蔽正文一、高频互调干扰的基本原理高频互调干扰是一种高频信号相互作用引起的干扰现象，通常是两个或更多的信号在高频电路中混合产生的。
在通信系统中，高频互调干扰主要发生在射频前端，由于混频、放大等操作而产生。
这种干扰的主要特点是频率与干扰源信号频率的差值相等，即为干扰频率。
由于混频操作需要较大的幅度，因此高频互调干扰的幅值通常是很大的。
二、高频互调干扰的影响高频互调干扰的产生不仅会影响通信质量，还可能导致系统的故障。
主要表现为以下几个方面：1. 引起干扰。
高频互调干扰的干扰频段较宽，会对周围的通信系统产生影响。
2. 降低敏感度。
干扰信号会影响接收机的灵敏度，并降低其接收信号的能力。
3. 导致失真。
干扰信号还会导致接收到的信号失真，这种失真在数字通信系统中尤其明显。
4. 产生噪声。
高频互调干扰会产生增加的噪声，这些噪声会降低系统的信噪比。
三、消除高频互调干扰的措施针对高频互调干扰的产生和影响，现在已经有了一些有效的消除措施：1. 信号源的抑制。
在通信系统设计中尽可能避免产生高频互调干扰是最有效的方法之一。
通过优化信号的频率、幅度和相位等参数控制干扰源的产生，减少干扰信号的发射。
2. 调整射频通道的设计。
在设计射频前端电路时，可以采用布朗管功率放大器、级联共振回路等结构，从而抑制干扰信号的产生。
3. 滤波。
利用滤波器去除干扰信号中的干扰频率成分，可以消除高频互调干扰的影响。
第一节物理干扰及其消除方法物理干扰是指试样在转移、蒸发和原子化过程中，由于试样任何物理性质的变化而引起原子吸收信号强度变化的效应。
物理干扰属非选择性干扰。
一、物理干扰产生的原因在火焰原子吸收中，试样溶液的性质发生任何变化，都是直接或间接地影响原子化效率。
当试液的粘度发生改变，则影响吸喷速率，进而影响雾量和雾化效率。
毛细管的直径和长度，测量液面的相对高度以及空气流量的改变，同样影响吸喷速率。
试液的表面张力和粘度的变化又将影响脱溶剂效率和蒸发效率，最终影响到原子化效率。
当试样中存有大量基体元素时，它们在火焰中蒸发解离时，不仅要消耗大量的热量，而在蒸发过程中，有可能包裹待测元素，延续待测元素的蒸发，影响原子化效率。
样品含盐量高时，不仅影响吸喷速率和雾化效率，还可能造成燃烧器缝口堵塞而改变燃烧器的工作特性。
物理干扰一般都是负干扰，最终影响火焰分析体积中的原子密度。
二、消除物理干扰的方法1．配制与待测试液基体相似的标准溶液，这是最常用的方法。
2．当配制其基体与试液相似的标准溶液有困难时，需采用标准加入法。
3．当被测元素在试液中的浓度较高时，可用稀释溶液的方法来降低或消除物理干扰。
第二节光谱干扰及其消除方法原子吸收光谱分析中的光谱干扰较原子发射光谱少的多。
理想的原子吸收，应当是在所选用的光谱通带内仅有光源的第一条共振发射线和波长与之对应的一条吸收线，当光谱通带内多于一条吸收线或光谱通带内存在光源发射的非吸收线时，灵敏度降低，工作曲线线性范围变窄。
当被测试液中含有吸收线重叠的两种元素时，无论测定其中哪一种元素，都将产生干扰，这种干扰俗称“假吸收”，导致结果偏高。
100% 0%吸收线发射发射线吸收0 % 100%光谱通带一、光谱通带内多于一条吸收线如果在光谱内存在光源的几条发射线，而且被测元素对这几种辐射光均产生吸收，这时便产生光谱干扰。
100% %发射吸收0% 100%光谱通带每一条吸收线具有不同的吸收系数，所测得的吸光度是每个独立成分贡献的结果，多重谱线干扰以过渡元素较多，尤其是铁、钴、镍等多谱线元素。
移动通信网络干扰原因及解决措施在当今数字化的时代，移动通信网络已经成为我们生活中不可或缺的一部分。
无论是日常的沟通交流、工作学习，还是休闲娱乐，我们都依赖于稳定、高速的移动网络。
然而，移动通信网络干扰问题却时常出现，给我们的使用带来诸多不便。
那么，究竟是什么原因导致了移动通信网络的干扰？又有哪些有效的解决措施呢？一、移动通信网络干扰的原因1、同频干扰同频干扰是移动通信网络中最常见的干扰类型之一。
当多个基站或移动终端使用相同的频率进行通信时，就会产生同频干扰。
这种干扰会导致信号衰落、误码率增加，严重影响通信质量。
例如，在密集的城市区域，基站分布较为密集，如果频率规划不合理，就容易出现同频干扰。
2、邻频干扰邻频干扰是指相邻频段的信号相互干扰。
由于移动通信系统的频谱资源有限，相邻频段之间的间隔往往较小，如果发射机或接收机的滤波性能不理想，就会导致邻频信号泄漏，从而产生干扰。
3、互调干扰当两个或多个信号同时输入到非线性器件时，会产生新的频率成分，这些新的频率成分如果落入到移动通信系统的工作频段内，就会形成互调干扰。
例如，在基站的发射机中，如果功率放大器的非线性特性较为明显，就容易产生互调干扰。
4、外部干扰外部干扰源也是导致移动通信网络干扰的重要原因之一。
常见的外部干扰源包括广播电视发射塔、雷达系统、工业设备等。
这些设备产生的强电磁信号可能会覆盖移动通信网络的频段，从而对其造成干扰。
5、网络参数设置不合理移动通信网络的参数设置对网络性能有着重要的影响。
如果基站的发射功率、天线倾角、切换参数等设置不合理，就可能导致信号覆盖不均匀、越区覆盖等问题，从而产生干扰。
6、建筑物遮挡和反射在城市环境中，建筑物的遮挡和反射会对移动通信信号的传播产生影响。
信号可能会被建筑物阻挡、衰减，或者经过多次反射后形成多径干扰，影响通信质量。
二、移动通信网络干扰的解决措施1、频率规划与优化合理的频率规划是减少同频和邻频干扰的关键。
通过采用先进的频率规划算法和工具，结合实际的地理环境和用户分布情况，对基站的工作频率进行优化分配，以降低干扰的发生概率。
光通信系统中的信号串扰与消除方法光通信系统作为现代通信领域的重要组成部分，通过光信号的传输实现高速、大容量的信息传输。
然而，在光通信系统中，信号串扰问题一直存在，并且会对系统的性能和稳定性产生不利影响。
本文将探讨光通信系统中的信号串扰问题以及常见的消除方法。
1. 信号串扰问题的原因信号串扰在光通信系统中是由于光信号的特性以及光纤的非线性效应等因素所引起的。
光信号在光纤中传输时，受到不同纤芯、不同模式之间的相互作用，导致信号的失真和干扰。
主要原因包括：1.1 多径效应当光信号经过光纤传输时，会经历多个路径，导致信号的多次反射和干涉，从而产生干扰效应。
多径效应会使信号的强度分布不均匀，造成串扰。
1.2 光纤色散光纤中的色散效应会导致信号的波形失真，进而造成串扰。
色散会使信号的不同频率分量传播速度不同，造成不同频率的信号符号相互干扰。
1.3 光纤非线性效应光纤的非线性效应主要包括自相位调制（SPM）、互相位调制（XPM）和四波混频（FWM）等。
这些非线性效应会使得信号的相位和幅度产生变化，引起信号的串扰。
2. 信号串扰的影响信号串扰会对光通信系统的性能产生重要影响，包括：2.1 误码率增加由于信号的串扰，接收端的信号质量下降，导致误码率的增加。
高误码率会降低数据传输的可靠性和效率。
2.2 系统容量减小信号串扰会限制光纤中传输的信号频率和功率范围，进而降低光通信系统的传输容量和距离。
2.3 系统性能不稳定信号串扰会导致光通信系统的性能不稳定，影响系统的长期稳定性和可靠性。
3. 信号串扰的消除方法为了解决光通信系统中的信号串扰问题，采取了多种消除方法。
以下是一些常见的消除方法：3.1 无串扰光纤设计通过优化光纤结构和材料，设计出具有低串扰特性的光纤。
例如，使用多模光纤代替单模光纤可以降低多径效应，采用抗色散光纤可以抑制色散效应。
3.2 信号调制优化通过采用合适的调制方式和参数，可以减小信号的串扰效应。
例如，选择合适的调制格式，优化调制深度和偏置等。
原子吸收分析中常见的四大干扰的原因和消除办法定义：试样在转移、蒸发过程中物理因素变化引起的干扰效应，主要影响试样喷入火焰的速度、进样量、雾化效率、原子化效率、雾滴大小等。
因素：溶液的粘度、表面张力、密度、溶剂的蒸汽压和雾化气体的压力等。
特点：物理干扰是非选择性干扰，对各种元素影响基本相同。
消除方法：1) 配置相似组成的标准样品，采用标准加入法；2) 尽可能避免使用粘度大的硫酸、磷酸来处理试样；3) 当试样浓度较高时，适当稀释试液也可以抑制物理干扰。
定义：待测元素与其它组分之间的化学作用，生成了难挥发或难解离的化合物，使基态原数目减少所引起的干扰效应。
主要影响到待测元素的原子化效率，是主要干扰源。
特点：化学干扰是选择性干扰。
因素：1) 分子蒸发：待测元素形成易挥发卤化物和某些氧化物，在灰化温度下蒸发损失；2) 形成难离解的化合物（氧化物、炭化物、磷化物等）；3) 氧化物：较难原子化的元素B、Ti、Zr、V、Mo、Ru、Ir、Sc、Y、La、Ce、Pr、Nd、U；4) 很难原子化的元素：Os、Re、Nd、Ta、Hf、W；5) 炭化物：Be、B、Al、Ti、Zr、V、W、Si、U稀土等形成难挥发炭化物；6) 磷化物：Ca3PO4等。
消除方法：1) 提高火焰温度使得难解离的化合物较完全基态原子化。
2) 加入释放剂，与干扰元素生成更稳定或更难挥发的化合物，使待测元素释放出来。
常用的释放剂：LaCl3、Sr(NO3)2等。
（如：火焰原子吸收法测定钙，磷酸盐的存在会生成难挥发的Ca2P2O7，此时可以加入LaCl3，则La3+与PO43-生成热更稳定的LaPO4，抑制了磷酸根对钙测定的干扰。
）3) 加入保护剂，待测元素形成稳定的络合物，防止待测元素与干扰物质生成难挥发化合物。
常用的保护剂：EDTA、8-羟基喹林、乙二醇等。
（如：火焰原子吸收法测定钙，磷酸盐的存在会生成难挥发的Ca2P2O7，加入EDTA，生成EDTA-Ca 络合物，该络合物在火焰中易于原子化，避免磷酸根与钙作用。
2024年工程机械中电磁干扰的预防为改善工程机械驾驶员的工作环境，提高工作效率，空调、暖风、收放机等高档电气电子产品越来越多地配置在工程机械中，部分工程机械中还配置了微机和GPS系统。
众所周知，无线电受电磁干扰最为严重，要想让工程机械中的无线电设备正常工作，不仅要防止外来电磁波的干扰，而且要消除来自工程机械自身的电磁干扰。
消除电磁波对无线电设备的干扰，首先应了解干扰电磁波的来源和干扰途径。
在工程机械电气设备中的许多导线、线圈和其他元件具有不同的电容和电感，电气设备工作时这些具有电容和电感的闭合回路会形成电磁振荡，进而产生的电磁波通过有关导线向空间发射，于是无线电接收设备的接收天线就收到某一频率的辐射电磁波，产生了干扰。
电火花是产生电磁干扰的另一个重要根源，工程机械上的暖风风扇电动机、空调风扇电动机、降温风扇电动机、启动电动机的电刷与换向器之外间，发电机上的电刷与滑环之间，启动继电器、闪光器的触点之间等等都是电磁干扰产生的地方。
电路中电压峰值也会影响无线电设备的正常工作。
为了使工程机械中的无线电设备正常工作，无线电设备本身应采取防干扰措施:在天线上加扼制线圈;在电源上加滤波器;给无线电设备加装金属罩遮盖;采用屏蔽电缆做天线连接线。
随着人们对电磁干扰危害认识程度的提高及电磁干扰对环境污染的加重，我们更应注意在产生电磁干扰的电气元件上采取抑制措施:1)在工程机械中易产生电火花的地方并联适当电容器，吸收电火花;2)用金属屏蔽遮掩所有容易产生电火花的电器，导线也用金属软管屏遮盖，将这些金属屏蔽连接后搭铁，这样就使产生干扰的高频电磁波在屏蔽罩内产生涡流，变成热能消耗掉，使电磁波发射不出来。
3)另外，收放机、微机系统应分别采用独立的供电系统，其供电和连接插件要与蓄电池主要供电系统的插件分开，其他辅助电气设备线路都不能接到这一套独立的供电和搭铁线上，以保证收放机、微机系统的工作不受其它电路电压峰值的影响。
电磁幅射不仅影响到无线电设备的正常工作，而且直接危害到人体健康，所以积极有效地防止环境中的电磁波污染应予足够的重视。
干扰产生的原因与消除的方法
1.电磁辐射干扰产生的原因与消除的方法
1.1传输线消除外部电磁干扰的原理
显示系统的传输线主要是同轴电缆，此外也有部分使用双绞线。不
论是同轴电缆还是双绞线，它们都具有抗电磁干扰的能力。
同轴电缆是采用屏蔽的方法抵御电磁干扰的。同轴电缆由外导体和
内导体组成，二者是以电缆中心点为加以的同心圆，因此叫做同轴电
缆。在内外导体之间有绝缘材料作为填充料。外导体通常是由钢丝纺
织而成的网，它对外界电磁干扰具有良好的作用。内导体处于外导体
的严密防护下，因此，同轴电缆具有良好的抗干扰能力。
双绞线是采取平衡的方法消除外界电磁干扰的。在经线的一对线
中，两条导线的物理特性（材料、线径）完全相同，且按照一定的规
则进行纽绞。这样，外界干扰源与每条线的电磁耦合参数完全相等，
产生 干扰电流也完全相等，而流经终端负载的方向相反，相互抵消，
达到消除干扰的目的。
1.2强电磁辐射对线路的干扰与消除
综上所述，传输线具有抵御外部电磁干扰的能力，因而可有效的
传输信号。传输线具有抵御外部电磁干扰的能力通常用干扰防卫度来
表达，其定义是：干扰源信号强度与传输线中产生的干扰信号强度的
比值，再取其对数。干扰防卫度越大，表示抗干扰能力越强。传输线
的干扰防卫度足以抵御通常情况下的各种干扰。但是，当干扰源过强，
超过了传输线 干扰防卫度，就会对图像信号产生干扰。这些强电磁
干扰主要有以下两种：第一，附近有强电磁辐射源。第二，布线设计
不当，强电线路对传输线产生的干扰。
强电磁辐射源通常有大功率电台或有电磁辐射的电器设备。强电磁
辐射产生的干扰在图像上的表现是网状波纹干扰。对于此种干扰，可
采取以下方法消除干扰。第一，尽可能避开干扰源，显示系统设备和
线路要与辐射源保持一定距离。第二，选择屏蔽性能好的电缆。同轴
电缆的外屏蔽网的编织密度直接影响到电缆的干扰防卫度，编织密度
越大，防卫度越高。因此，应选择编织密度较大的电缆。市场上的电
缆品牌较多，质量亦有差异。因此，要注意选择质量好的电缆。
由布线产生的干扰，主要原因是传输线与强电线路长距离紧密平行
布线，相互产生电磁耦合。同轴电缆的干扰防卫度在低频段较低，而
强电干扰成分主要是50赫交流电及其谐波，因此对同轴电缆的威胁
较大。因此，要避免信号线与强电线路长距离紧密平行布线。强电线
路与信号传输线应分线槽布设，且线槽间保持一定的距离，传输线与
强电线路短距离平行布线是不会产生干扰的。在显示系统的两端和设
备机柜里，难免出现强电线路与信号线短距离平行布线的情况，这是
不会产生干扰的。
2. 地线干扰产生的原因与消除的方法
2.1 地线干扰产生的原理
地线干扰是显示系统经常出现的干扰，工程中出现的干扰大多数属
于此类干扰。产生地线干扰的原因，是由于系统中存在两个以上互相
冲突的地线。图1表示了两个地线产生干扰的原理，图2是等效图。
图1中存在两个地线，G1是信号源的地线，G2是显示设备（投影机）
的地线。这两个地线间存在地电阻Rg。大地作为各种电器设备的公
共回路，存在地电流。地电流在地电阻Rg上产生的电压降Ug。Ug
产生的电流Ig流过电缆外导体。由于电缆外导体也存在电阻Rw，Ig
在Rw上产生电压降Uw，此电压即为干扰电压。Uw与信号源电压
Uy迭加（见图2），形成对图像的干扰。地电流的主要成分是50赫
交流电及电器设备产生的干扰脉冲，在图像上的表现是水平黑色条
纹，参杂有水平杂波，且沿垂直方向缓慢移动。
地电流产生干扰的原理图
地电流产生干扰的等效图
2.2 地线干扰消除的方法
2.2.1采取措施，保持系统共地。
根据以上分析，当系统中存在两个以上的地线时，就会产生干扰。
因此，要消除干扰，就必须保证系统中只有一个地线，即所谓的共地。
为达此目的，需从以下几方面着手。
第一，在系统设计阶段，对系统地线进行严格的设计，消除隐患。
系统地线主要包括设备电源接线板的地线和安装设备机柜的地线。这
些地线必须来自一个公共的地线，绝对不允许有两个以上的地线存
在。
第二，显示设备的安装应避免与建筑地或其他与系统地线有冲突的
地线发生连接。显示设备的安装螺丝与设备地线是相连接的，有些设
备的外壳是金属材料，其本身就是设备地线。在进行设备安装时，极
易与其他地线发生连接。为了避免干扰，设备应避开与其他地线的连
接，特别是与大楼建筑地线的连接。在无法避开时，必须采取绝缘措
施。
第三，与显示系统相连接的其他系统的地线也必须与显示系统共地
线。这里所说的其他系统，主要有集中控制系统、音频系统等。这些
系统的地线如与显示系统不共地，也会把干扰带进显示系统来。
第四，处理好UPS电源地线，UPS电源地线必须与系统地线共地。
2.2.2采用信号隔离器，消除地线干扰。
在某些场合，系统干扰产生的原因很复杂，而受到种种因素的限
制，无法排除。此时，就必须采用信号隔离器来消除干扰。隔离器是
采取将输入和输出两部分的地线隔离的方法来消除干扰的。
2.2.3 采用双绞线传输系统。
双绞线传输系统是平衡式系统，具有很强的抑制共模干扰的能
力。在图3中，地线干扰电流Ig在双绞线的两条导线中产生大小相
等的电流I1和I2。由于A2是差分输入放大器，对这样的共模信号不
具备放大作用。而A1放大器输出的是差模信号，被A2放大后正常
输出。由此可见，在双绞线系统中，地线干扰信号被抑制，有用信号
得到正常放大传输。
双绞线传输系统消除地线干扰的原理图
根据分析可知，双绞线传输系统可以有效的抑制地线干扰，这是双绞
线系统的显著优点之一。在工程设计中，根据工程的实际情况，适时
采用双绞线传输方式，也是避免地线干扰的有效方法。
